CONNECTEUR INVISIBLE RICON 100/40 EA - ALSAFIX - 137K362

Le connecteur invisible RICON 100/40 EA - ALSAFIX est conçu pour des assemblages esthétiques et durables, principalement utilisés dans la construction bois, notamment pour assembler des poteaux et des traverses dans des murs rideau mixtes bois/alu et vérandas.

Description et usages :
- Ce connecteur invisible permet un montage simple, discret et sans visibilité de jointure.
- Il convient parfaitement aux aménagements intérieurs et s’applique facilement avec des outils standards.
- Il est destiné aux professionnels et bricoleurs recherchant performance et finition soignée.

Fonctionnement et caractéristiques techniques :
- Le connecteur est auto-serrant, démontable, avec une distance d’emboîtement courte.
- Il assure une reprise de charge élevée avec garantie des valeurs de résistance validées par un Avis Technique Européen (ATE).
- Il est stable au feu avec une résistance de 30 minutes d’épreuve.
- Le vissage se fait perpendiculairement à la ferrure.
- Le système intègre un dispositif anti-soulèvement.
- Le kit complet comprend une paire de connecteurs, les vis et une goupille de verrouillage.

Dimensions et performances (réf. 137K362) :

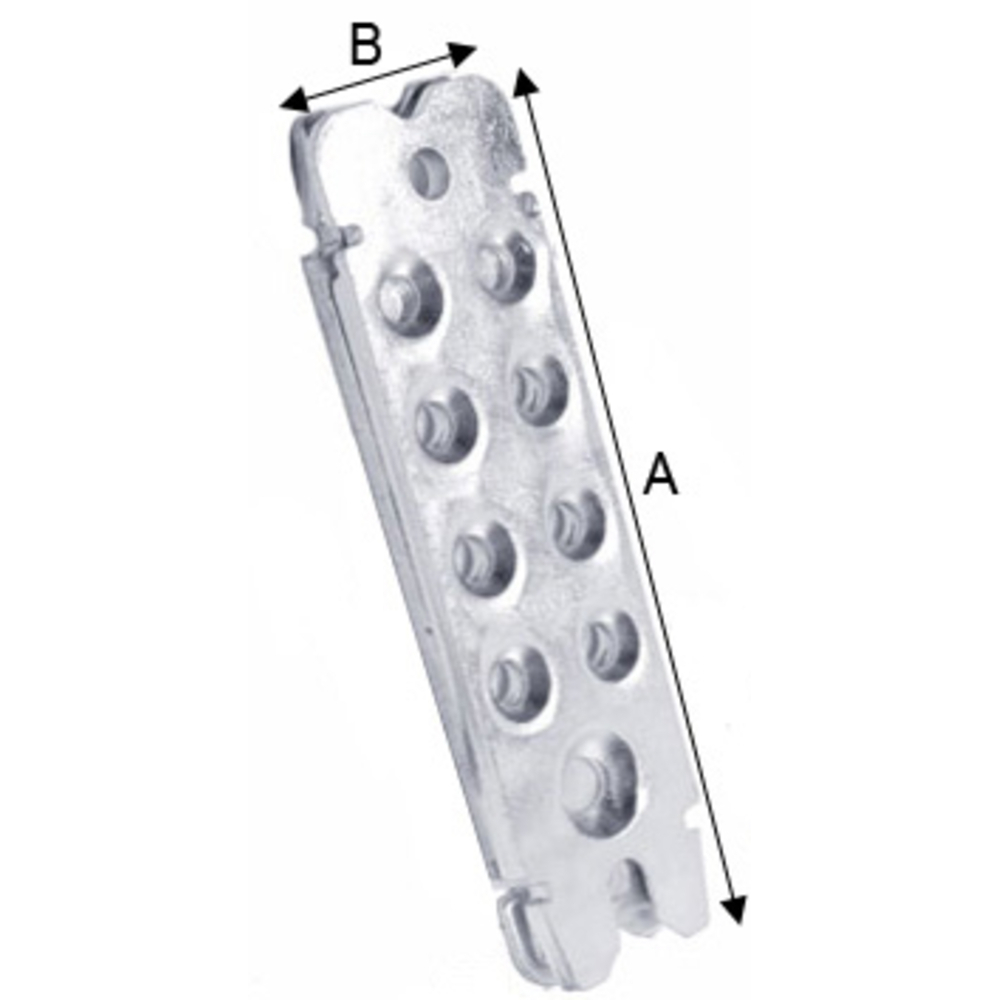

- Dimensions : 100 mm (A) x 40 mm (B), épaisseur 5 mm.
- Vis par paire : 12.
- Poids par carton de 25 kits : 8 kg.
- Résistance caractéristique en sens d’emboîtement et perpendiculaire à l’emboîtement : 10,1 kN (GL 24h), 10,8 kN (GL 32h).
- Résistance à l’arrachement : 5,9 kN (GL 24h), 7,5 kN (GL 32h).
- Valeur au soulèvement avec la goupille de verrouillage : 2,6 kN.

Matériaux et composition :
- Pièces en acier.

Compatibilités et conditions d’utilisation :
- Section de bois minimum recommandée : 50 x 80 mm.
- Faible encastrement nécessaire.
- Distance de serrage courte.
- Utilisation conforme aux normes avec Avis Technique Européen (ATE n° 10/0189) et marquage CE.

Montage :
- Le document présente plusieurs types d’assemblage (simple, double, avec insert) et détaille les gabarits de perçage et vissage pour poteaux, traverses, poutres principales et secondaires.
- Le réglage de la vis d’accroche et la mise en place de la goupille de verrouillage sont expliqués pas à pas.
- Les vis utilisées sont des modèles RICON SK de différentes dimensions adaptées à chaque assemblage.
- Le système permet un démontage facile par déverrouillage de la goupille.

Avantages produit :
- Assemblage invisible et esthétique.
- Auto-serrant pour une fixation fiable.
- Démontable et réutilisable.
- Garantie des performances mécaniques.
- Stable au feu.
- Kit complet prêt à l’emploi.

Conditionnement et stockage :
- Le produit est livré en kit comprenant connecteurs, vis et goupille.
- Conditionné en boîte ou carton de 25 kits, poids total 8 kg par carton.

Informations complémentaires :
- Le connecteur est stable au feu pendant 30 minutes.
- Le produit est conforme aux exigences européennes avec marquage CE et Avis Technique.
- Les instructions de montage doivent être respectées pour garantir la solidité des assemblages.

Cette synthèse regroupe toutes les informations essentielles issues de la fiche technique ALSAFIX n°073C (pages 1 et 2) et des schémas et instructions de montage détaillés (pages 3 à 10).
