CONNECTEUR INVISIBLE RICON 120/40 EA - ALSAFIX - 137K363

Le connecteur invisible RICON 120/40 EA d'ASLAFIX est l'élément idéal pour une finition discrète et esthétique de vos assemblages. Conçu pour s'intégrer parfaitement dans vos projets, ce connecteur assure une connexion solide et fiable grâce à sa conception innovante.
Pour son utilisation, il est recommandé de l'installer dans des zones où l'aspect visuel est essentiel. Il permet de réaliser des montages invisibles, garantissant un rendu soigné. Assurez-vous que les surfaces à assembler soient bien préparées pour un maintien optimal.
Parmi ses caractéristiques techniques, le connecteur RICON se distingue par ses dimensions de 120 mm de longueur et 40 mm de largeur, offrant ainsi une excellente capacité d'assemblage. Sa conception invisible optimise l'esthétique de vos projets tout en préservant la robustesse nécessaire pour un usage durable. Choisissez le connecteur RICON 120/40 EA pour un assemblage sans compromis sur la qualité ou le design.

- Type de produit : Connecteur invisible
- Modèle : RICON 120/40 EA
- Marque : ASLAFIX
- Utilisation : Connecteurs invisibles
- Dimensions : 120 x 40 mm
- Conception : Conception discrète pour une finition soignée
- Matériau : Non spécifié
- Caractéristiques : Permet un assemblage invisible pour des joints esthétiques

Le connecteur invisible RICON 120/40 EA d'ALSAFIX est conçu pour assurer des assemblages solides et esthétiques dans la construction bois, notamment pour l’assemblage de poteaux et traverses dans des structures telles que murs rideau mixtes bois/alu et vérandas.

Description et usages :
- Ce connecteur permet un assemblage invisible garantissant une finition discrète et soignée.
- Il est particulièrement recommandé pour des zones où l’aspect visuel est primordial.
- Convient pour des sections de bois minimales de 50 x 80 mm.
- Usage principal : assemblage poteau-traverse, poutre secondaire sur poutre principale, avec possibilité de montage simple ou double, et avec insert vissé.

Fonctionnement et caractéristiques techniques :

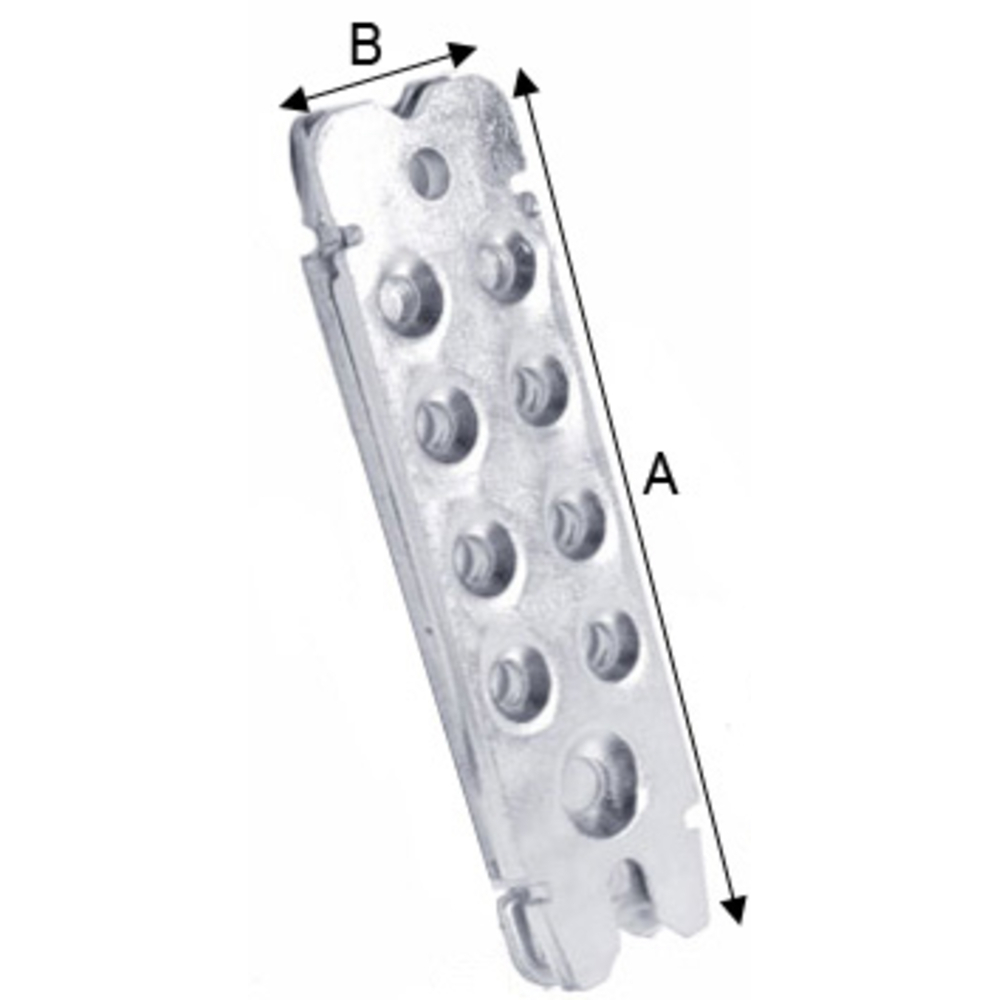

- Dimensions : 120 mm de longueur, 40 mm de largeur, épaisseur 5 mm.
- Kit complet comprenant une paire de connecteurs, les vis nécessaires et une goupille de verrouillage.
- Vissage perpendiculaire à la ferrure.
- Système auto-serrant, démontable, avec faible encastrement.
- Distance d’emboîtement et de serrage courtes.
- Système anti-soulèvement grâce à la goupille de verrouillage.
- Pièces en acier, stable au feu avec une résistance de 30 minutes d’épreuve.
- Garantie des valeurs de résistance validée par un Avis Technique Européen (ATE 10/0189).

Performances mécaniques (valeurs caractéristiques en kN) selon type de bois :
- Pour bois GL 24h : résistance en emboîtement 12,4 kN, à l’arrachement 5,9 kN, au soulèvement avec goupille 2,6 kN.
- Pour bois GL 32h : résistance en emboîtement 13,1 kN, à l’arrachement 7,5 kN, au soulèvement avec goupille 2,6 kN.

Montage et fixation :
- Détail des perçages et vissages sur traverse, poteau, poutre principale ou secondaire, avec schémas précis des gabarits de perçage et des vis à utiliser (vis RICON SK et ISK, inserts, écrous d’entretoise).
- Réglage de la vis d’accroche pour ajustement.
- Mise en place et déverrouillage de la goupille de verrouillage illustrés.

Normes et certifications :
- Conforme à l’Avis Technique Européen ETA-10/0189.
- Certifié CE.

Avantages produits :
- Assemblage invisible pour un rendu esthétique optimal.
- Auto-serrant, démontable pour maintenance ou ajustement.
- Reprise de charge élevée avec garantie des performances.
- Kit complet prêt à l’emploi.
- Stabilité au feu (30 minutes).
- Faible encastrement, facilitant l’intégration dans les structures.
- Système anti-soulèvement assurant la sécurité de l’assemblage.

Conditionnement et stockage :
- Conditionné en kit (1 paire de connecteurs + vis + goupille).
- Quantité par boîte : 1 kit, par carton : 25 kits, poids carton 10 kg.

Recommandations d’utilisation :
- Préparer soigneusement les surfaces à assembler pour assurer un maintien optimal.
- Respecter les gabarits et préconisations de perçage et vissage.
- Utiliser uniquement les éléments fournis dans le kit pour garantir les performances.

Le connecteur RICON 120/40 EA d'ALSAFIX est ainsi une solution technique fiable et esthétique pour les assemblages bois invisibles, répondant aux exigences de performance et de finition dans la construction bois contemporaine.
