CONNECTEUR INVISIBLE RICON 140/40 EA - ALSAFIX - 137K365

Le connecteur invisible RICON 140/40 EA de la marque Alsafix (référence 137K365) est une solution robuste et discrète conçue pour l’assemblage de poteaux et traverses, principalement dans la construction bois, tels que les murs rideau mixtes bois/alu et les vérandas. Ce connecteur assure une fixation invisible, sans vis apparentes, pour un rendu esthétique soigné.

Description et usages :
- Utilisation prévue pour l’assemblage de bois et autres matériaux.
- Adapté à une section minimale de bois de 50 x 80 mm.
- Idéal pour des projets nécessitant une fixation discrète et une reprise de charge élevée.
- Convient aux assemblages de poteaux-traverses et poutres secondaires sur poutres principales.

Fonctionnement et installation :
- Installation facile, rapide et simple.
- Le kit comprend une paire de connecteurs, les vis et une goupille de verrouillage.
- Système auto-serrant, démontable, avec vissage perpendiculaire à la ferrure.
- Distance d’emboîtement et de serrage courte.
- Système anti-soulèvement grâce à la goupille de verrouillage.
- Réglage de la vis d’accroche possible pour un ajustement précis.
- Différents types d’assemblages possibles : simple, double, avec insert, poutre secondaire sur principale.
- Des gabarits de perçage et vissage sont fournis pour la traverse, le poteau, la poutre principale et la poutre secondaire.

Caractéristiques techniques détaillées (page 2) :

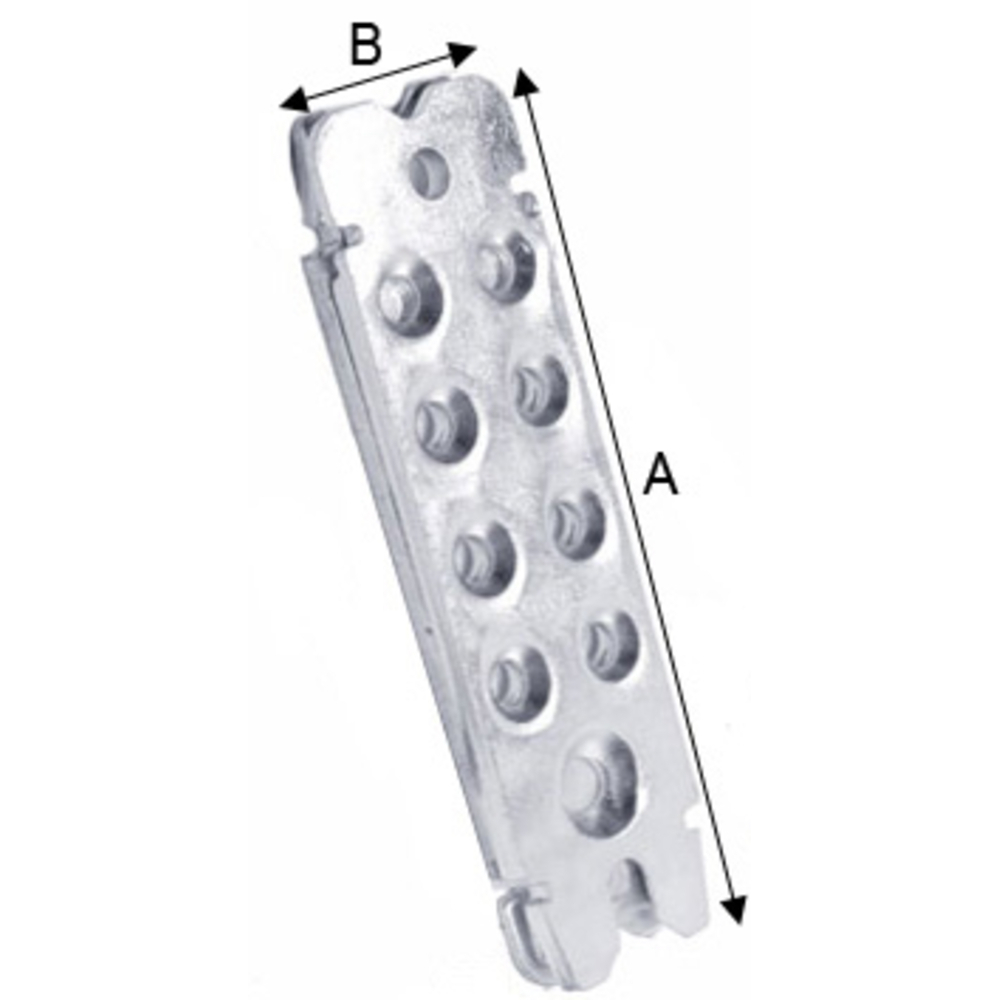

- Dimensions : longueur 140 mm, largeur 40 mm, épaisseur 5 mm.
- Poids : 13 kg par carton de 25 kits.
- Vis par paire : 20.
- Valeurs de résistance caractéristiques (en kN) selon type de bois :
- GL 24h : résistance en emboîtement 14,6, arrachement 5,9, soulèvement 2,6.
- GL 32h : résistance en emboîtement 15,5, arrachement 7,5, soulèvement 2,6.
- Matériau : pièces en acier.
- Résistance au feu : stable 30 minutes d’épreuve.
- Normes et certifications : Avis Technique Européen (ATE 10/0189), marquage CE.

Performances et avantages :
- Garantie des valeurs de résistance grâce à l’ATE.
- Faible encastrement dans le bois.
- Kit complet livré avec tous les éléments nécessaires.
- Auto-serrant et démontable pour faciliter les interventions ultérieures.
- Stable au feu pour une sécurité accrue.
- Adapté à des charges importantes avec une reprise élevée.

Dimensions et perçages (pages 3 à 9) :
- Détails précis des perçages sur traverses, poteaux, poutres principales et secondaires avec gabarits fournis.
- Pré-perçage recommandé pour vis Ø5 mm (30 mm de profondeur) ou Ø10/12 mm selon le cas.
- Longueurs et positions exactes des vis, entretoises et goupilles pour un montage optimal.
- Tableau des longueurs d’entretoises en fonction de l’épaisseur des poteaux et pièces principales.
- Instructions claires pour le montage, le réglage des vis d’accroche, la mise en place et le déverrouillage de la goupille.

Conditionnement et stockage :
- Vendu en kit comprenant 1 paire de connecteurs, vis et goupille.
- Conditionné en cartons de 25 kits, poids total 13 kg par carton.
- Stockage recommandé à l’abri de l’humidité et dans des conditions normales de chantier.

Recommandations d’utilisation :
- Respecter les sections minimales de bois (50 x 80 mm).
- Suivre rigoureusement les gabarits de perçage et les instructions de montage.
- Effectuer des pré-perçages selon les diamètres indiqués pour éviter les fissures.
- Utiliser les vis et goupilles fournies pour garantir la performance du système.
- Ne pas omettre la goupille de verrouillage pour assurer la sécurité anti-soulèvement.

En résumé, le connecteur invisible RICON 140/40 EA est un élément fiable et performant pour des assemblages bois esthétiques et solides, adapté aux constructions modernes nécessitant discrétion et robustesse, avec une garantie de conformité et de sécurité certifiée par l’ATE et le marquage CE.
