CONNECTEUR INVISIBLE RICON 160/40 EA - ALSAFIX - 137K364

Le connecteur invisible Ricon 160/40 EA d'Aslafix est une solution moderne pour des assemblages discrets.
Ce connecteur est conçu pour permettre des jonctions invisibles entre divers matériaux, idéal pour un rendu esthétique soigné. Pour une utilisation optimale, il est recommandé de suivre les instructions de montage fournies et de veiller à ce que les surfaces à assembler soient propres et sèches.
Le Ricon 160/40 EA mesure 160 mm de longueur et 40 mm de largeur, garantissant une robustesse et une durabilité accrues. Sa conception innovante permet de réaliser des assemblages invisibles, tout en assurant une solidité maximale et une facilité d'installation. Adapté à divers projets de construction et de rénovation, ce connecteur s'avère incontournable pour les professionnels et les artisans.

- Type de produit : Connecteur invisible
- Modèle : RICON 160/40 EA
- Fabricant : ASLAFIX
- Utilisation : Connecteurs invisibles
- Design : Invisible pour un aspect esthétique
- Application : Assemblage discret de matériaux
- Matériau : Durable et résistant
- Dimensions : Adaptées pour une utilisation standard dans divers projets de construction

Le connecteur invisible RICON 160/40 EA d'Alsafix est spécialement conçu pour des assemblages discrets et robustes, principalement utilisé pour l'assemblage de poteaux et traverses dans la construction bois, notamment dans les murs rideaux mixtes bois/alu et vérandas.

Description et usages :
- Connecteur invisible permettant une jonction esthétique sans visibilité.
- Idéal pour des assemblages de bois dans des projets de construction et rénovation.
- Utilisé pour assembler des poteaux et traverses en bois.
- Convient pour une section minimale de bois de 50 x 80 mm.
- Adapté aux professionnels et artisans recherchant une solution fiable et esthétique.

Fonctionnement et montage :
- Système auto-serrant, démontable et stable au feu (30 minutes d’épreuve).
- Distance d’emboîtement et de serrage courte pour une installation rapide et efficace.
- Vissage perpendiculaire à la ferrure avec vis spécifiques (RICON SK Scr 8x80, 8x50, 5x80, 5x50, vis tête fraisée M8x25, M8x20).
- Système anti soulèvement avec goupille de verrouillage.
- Kit complet livré avec 1 paire de connecteurs, vis et goupille.
- Plusieurs types d’assemblages possibles : simple, double, avec insert, poteau-traverse, poutre secondaire sur principale.

Caractéristiques techniques :
- Modèle : RICON 160/40 EA

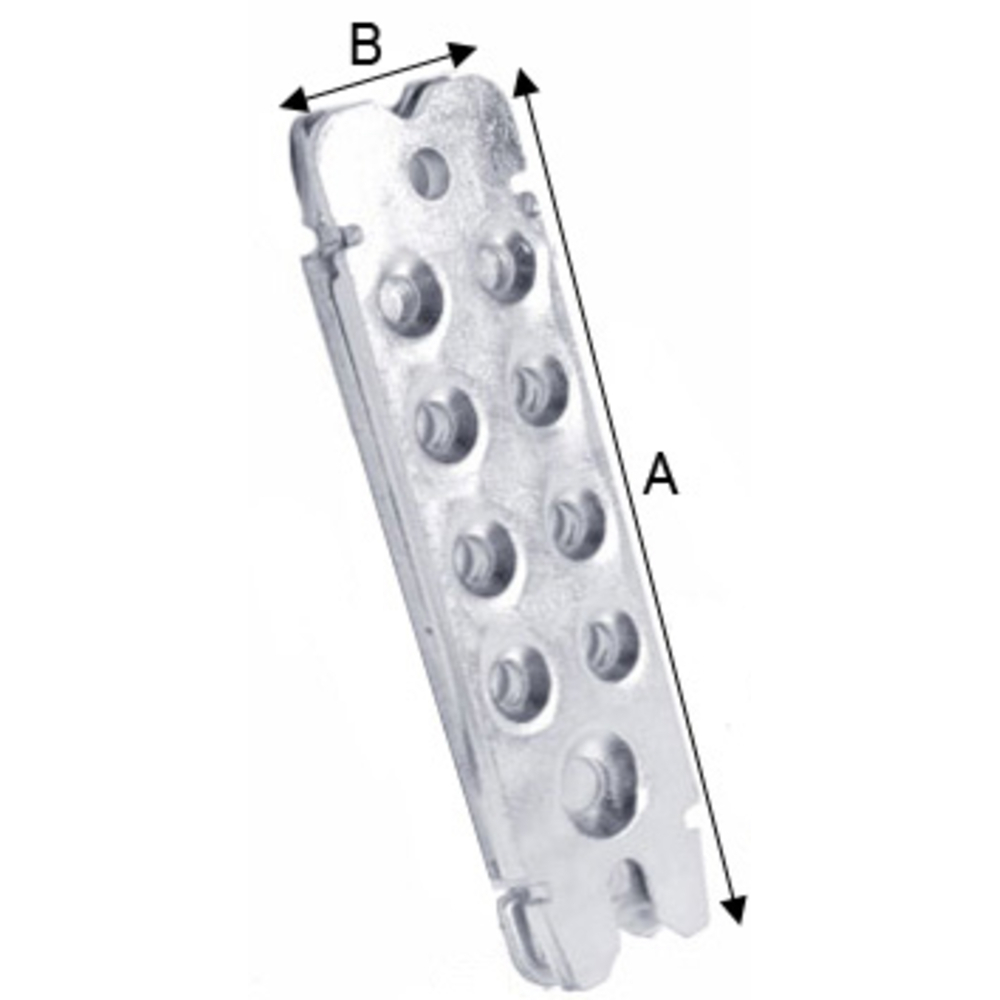

- Dimensions : 160 mm de longueur, 40 mm de largeur, épaisseur 5 mm.
- Matériau : acier durable et résistant.
- Poids : 14 kg par carton de 25 kits.
- Garantie des valeurs de résistance selon Avis Technique Européen (ATE 10/0189).
- Valeurs caractéristiques de résistance (en kN) pour bois GL 24h et GL 32h :
- En sens d’emboîtement : 16,8 à 17,9 kN
- À l’arrachement : 5,9 à 7,5 kN
- Au soulèvement avec goupille : 2,6 kN

Performances et normes :
- Conforme à la norme CE et Avis Technique Européen (ETA-10/0189).
- Résistance élevée assurant la solidité des assemblages.
- Stable au feu pendant 30 minutes.

Dimensions et perçages (extraits des plans pages 3 à 9) :
- Perçages précis sur poteaux, traverses, poutres principales et secondaires.
- Profondeur de pré-perçage 30 mm pour vis Ø5 mm, 20 mm pour vis Ø12 mm.
- Longueur de fraisage et positionnement des trous adaptés à la hauteur des pièces bois.
- Différents gabarits de perçage pour assemblages simples, doubles et avec insert.

Conditions d’utilisation et recommandations :
- Surfaces à assembler propres et sèches pour une fixation optimale.
- Respect des dimensions minimales de bois (50 x 80 mm).
- Mise en œuvre avec les vis et accessoires fournis dans le kit.
- Réglage de la vis d’accroche pour un positionnement précis.
- Mise en place et déverrouillage de la goupille selon instructions.

Avantages produit :
- Assemblage invisible pour un rendu esthétique soigné.
- Auto-serrant et démontable.
- Faible encastrement et installation rapide.
- Reprise de charge élevée avec garantie des performances.
- Kit complet avec tous les éléments nécessaires.
- Pièces en acier assurant durabilité et résistance.
- Résistance au feu certifiée.

Conditionnement et stockage :
- Vendu en kit comprenant une paire de connecteurs, vis et goupille.
- Emballage en carton de 25 kits, poids total 14 kg.
- Stockage dans un lieu sec et à l’abri de l’humidité.

Le connecteur invisible RICON 160/40 EA d’Alsafix est une solution technique fiable, performante et esthétique, parfaitement adaptée aux exigences des assemblages bois modernes, offrant robustesse, discrétion et facilité de montage.
