CONNECTEUR INVISIBLE RICON 80/40 EA - ALSAFIX - 137K361

Découvrez le connecteur invisible RICON 80/40 EA de la marque ASLAFIX, un accessoire essentiel pour vos projets de menuiserie.
Ce connecteur invisible permet de réaliser des assemblages esthétiques et discrets, tout en garantissant une robustesse exceptionnelle. Il est conçu pour faciliter les joints entre différentes surfaces de manière pratique et efficace.
Avec ses dimensions de 80 mm par 40 mm, le RICON 80/40 EA offre une grande flexibilité d'utilisation. Il est idéal pour les travaux de rénovation ou de construction neuve, et s'adapte parfaitement à divers types de matériaux. Son installation est simple et rapide, ce qui permet de gagner du temps sur vos chantiers tout en assurant la qualité des finitions.
Optez pour le connecteur invisible RICON 80/40 EA pour des assemblages à la fois solides et esthétiques, essentiels pour un travail bien fait.

- Type de produit : Connecteur invisible
- Modèle : RICON 80/40 EA
- Marque : ASLAFIX
- Application : Connecteurs invisibles
- Utilisation : Assemblage et fixation discrète

Le connecteur invisible RICON 80/40 EA de la marque ALSAFIX est un accessoire destiné à l’assemblage discret et robuste de poteaux et traverses dans la construction bois, notamment pour les murs rideau mixtes bois/alu et les vérandas.

Description et usages :
- Permet des assemblages invisibles, esthétiques et solides.
- Adapté pour la rénovation et la construction neuve.
- Convient à différents types de bois avec une section minimum recommandée de 50 x 80 mm.
- Utilisé principalement pour assembler poteaux et traverses.

Fonctionnement et installation :
- Kit complet comprenant 1 paire de connecteurs, les vis et une goupille de verrouillage.
- Système auto-serrant, démontable, avec vissage perpendiculaire à la ferrure.
- Distance d’emboîtement et de serrage courte pour une installation rapide.
- Système anti-soulèvement grâce à la goupille de verrouillage.
- Réglage possible de la vis d’accroche pour un positionnement précis.
- Stable au feu avec une résistance de 30 minutes en épreuve.
- Pièces en acier garantissant robustesse et durabilité.

Caractéristiques techniques :

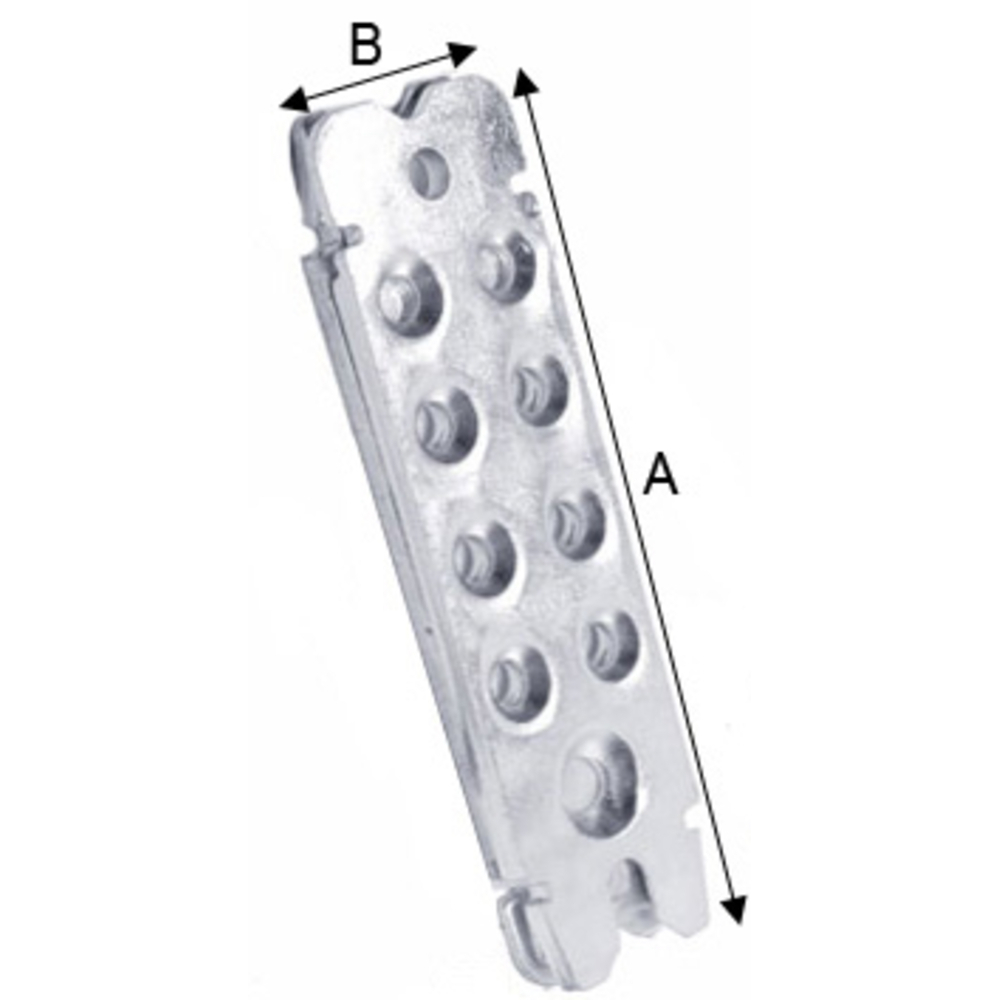

- Dimensions : 80 mm de longueur, 40 mm de largeur, 5 mm d’épaisseur (tolérances précises indiquées sur le plan technique page 2).
- Poids : 7 kg par carton de 25 kits.
- Visserie spécifique RICON : différentes tailles (M8x80, M8x50, 5x80, 5x50) avec empreinte 6 pans.
- Entretoises M8 disponibles en plusieurs longueurs (36, 48, 53, 58, 78 mm).
- Goupille de verrouillage fournie.

Performances mécaniques (selon type de bois) :
- Pour bois GL 24h : résistance en emboîtement 7,9 kN, résistance à l’arrachement 5,9 kN, résistance au soulèvement avec goupille 2,6 kN.
- Pour bois GL 32h : résistance en emboîtement 8,4 kN, résistance à l’arrachement 7,5 kN, résistance au soulèvement avec goupille 2,6 kN.
- Garantie des valeurs de résistance certifiées par Avis Technique Européen (ATE).

Conditions d’utilisation et recommandations :
- Utiliser sur des sections bois d’au moins 50 x 80 mm.
- Pré-perçage recommandé (Ø 5 mm, profondeur 30 mm) pour les traverses et poteaux.
- Différents types d’assemblages possibles : simple, double, avec insert, poteau-traverse ou poutre secondaire sur principale.
- Suivre les gabarits de perçage et vissage précis pour assurer la performance.

Avantages produit :
- Assemblage invisible pour des finitions soignées.
- Montage et démontage aisés.
- Kit complet prêt à l’emploi.
- Excellente reprise de charge.
- Faible encastrement dans le bois.
- Stabilité au feu certifiée.
- Pièces en acier pour une durabilité optimale.

Conditionnement :
- Vendu en kit comprenant une paire de connecteurs, les vis et une goupille.
- Carton de 25 kits, poids total 7 kg.

Le document inclut des plans techniques détaillés avec dimensions, schémas d’assemblage, gabarits de perçage et vissage, ainsi que des instructions pour le réglage de la vis d’accroche et la mise en place ou le retrait de la goupille de verrouillage (pages 2 à 9). Ces éléments garantissent une installation précise et fiable.

Les informations techniques sont fournies à titre indicatif, avec une réserve de modifications techniques. Il est recommandé de réaliser des calculs et essais préalables adaptés à chaque cas d’utilisation.

Contact et support technique :
- ALSAFIX, siège social à Gries (67), avec agence à Paris.
- Coordonnées disponibles en bas de la fiche technique.

Cette synthèse reprend l’ensemble des données techniques, fonctionnelles et d’usage présentes dans la fiche produit PDF ALSAFIX pour le connecteur invisible RICON 80/40 EA.
