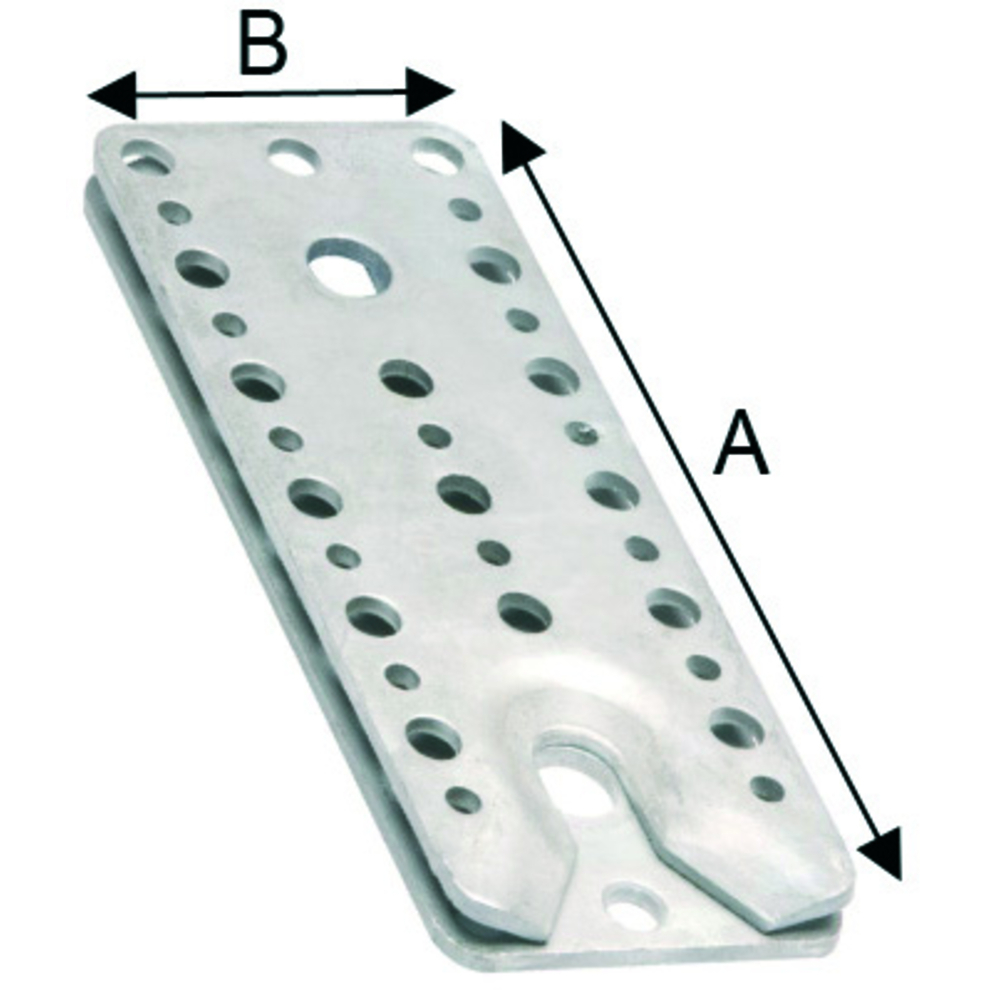

CONNECTEUR INVISIBLE RICON-S 140/60 EK - ALSAFIX - 137K146

Le connecteur invisible RICON-S 140/60 EK ASLAFIX est un élément essentiel pour vos projets de construction. Conçu pour une utilisation discrète, ce connecteur permet de relier des éléments sans compromettre l'esthétique de vos ouvrages.
Facile à utiliser, le RICON-S 140/60 s'installe rapidement et efficacement, garantissant une connexion solide et durable. Il est recommandé d'utiliser ce connecteur dans des applications où l'invisibilité et la finition soignée sont primordiales.
Les incluent une conception robuste qui assure une résistance optimale tout en préservant une apparence minimaliste. Ce connecteur est particulièrement adapté aux travaux nécessitant précision et qualité, répondant ainsi aux exigences des professionnels du bâtiment.

- Type : Connecteur invisible
- Modèle : RICON-S 140/60 EK
- Fabricant : ASLAFIX
- Usage : Connecteurs invisibles
- Application : Assemblage discret pour structures en bois
- Compatibilité : Idéal pour le mobilier et agencement intérieur
- Design : Esthétique soignée et discrète
- Matériau : Acier traité pour une meilleure durabilité
- Installation : Facile et rapide
- Dimensions : Adaptées pour un ajustement optimal

Le connecteur invisible RICON-S 140/60 EK ALSAFIX est un élément de fixation destiné aux assemblages très sollicités à la charge, qui doivent rester invisibles. Il est conçu pour relier discrètement des éléments de structures en bois, notamment poutres principales et secondaires, poteaux-poutres, ainsi que pour des constructions de hall. Ce connecteur peut également être monté sur d’autres matériaux porteurs tels que l’acier ou le béton.

Fonctionnement et installation :
- Le système permet un assemblage auto-serrant, démontable, avec un vissage perpendiculaire à la ferrure.
- Le connecteur est composé d’une paire de ferrures, d’inserts et de vis, formant un kit complet.
- L’encastrement est faible, avec une distance d’emboîtement courte, facilitant le montage.
- Le système intègre un dispositif anti-soulèvement garantissant la stabilité de la structure.
- L’installation peut être réalisée en atelier avec un pré-montage complet des éléments, permettant un gain de temps important sur chantier.
- Le vissage se fait avec des vis spécifiques (ex. 7 KNAPP SK 8x160 pour la poutre secondaire, 7 KNAPP SK 8x80 pour la poutre principale).
- Le fraisage et le perçage doivent respecter des cotes précises selon la hauteur de la poutre secondaire, avec des tolérances indiquées dans les tableaux techniques.

Caractéristiques techniques :
- Type : Connecteur invisible
- Modèle : RICON-S 140/60 EK
- Fabricant : ALSAFIX
- Usage : Assemblage discret pour structures en bois, mobilier et agencement intérieur
- Matériau : Acier traité pour une meilleure durabilité, pièces en acier
- Dimensions principales : 140 mm de hauteur, 60 mm de largeur, épaisseur 12 mm (d’après schémas techniques)
- Section de bois minimum recommandée : 50 x 80 mm
- Valeurs de résistance (GL 24h) :
- Résistance en sens d’emboîtement : 30,2 kN
- Résistance à l’arrachement : 25,9 kN
- Résistance au soulèvement avec goupille de verrouillage : 15,5 kN
- Stable au feu avec 30 minutes d’épreuve (norme ATE 10/0189)
- Conforme aux normes CE et ATE, garantissant les valeurs de résistance

Dimensions et positionnement :
- Longueur de fraisage dans la poutre principale adaptée selon la hauteur de la poutre secondaire (ex. 155 mm pour une hauteur de 160 mm)
- Position des perçages et distances au bord précisées dans des tableaux selon la hauteur de la poutre secondaire et la taille du connecteur RICON-S
- Tolérances dimensionnelles très strictes (ex. ±0,1 mm pour certains perçages)

Avantages produit :
- Invisible, garantissant une finition esthétique soignée
- Auto-serrant et démontable, facilitant les opérations de maintenance ou modification
- Reprise de charge élevée adaptée aux structures bois très sollicitées
- Faible encastrement et distance de serrage courte pour un assemblage discret
- Kit complet livré avec les ferrures, vis et inserts nécessaires
- Stable au feu 30 minutes, assurant une sécurité accrue
- Utilisable sur bois, acier, béton et autres matériaux porteurs

Conditions d’utilisation et recommandations :
- Section minimale du bois 50 x 80 mm
- Pour les hauteurs de poutre secondaires faibles ou en cas de doute, un test de traction transversale doit être effectué par un ingénieur
- Le dimensionnement des vis de renfort traversant doit être validé par un ingénieur compétent selon les normes Z-9.1-698 et DIN 1052,11.4.3
- Les informations techniques sont données à titre indicatif, la mise en œuvre nécessite des calculs et essais adaptés à chaque cas

Conditionnement :
- Le connecteur est livré en kit complet comprenant une paire de connecteurs, les vis, 2 ferrures et 2 inserts
- Quantité par boîte : 1 kit
- Poids par carton : 14 kg

Le connecteur invisible RICON-S 140/60 EK ALSAFIX est un produit professionnel destiné aux applications exigeant une fixation solide, discrète et fiable, avec une garantie de performance certifiée. Il facilite le travail en atelier et sur chantier grâce à sa facilité d’installation et son système complet.
