CONNECTEUR INVISIBLE RICON-S 200/60 EK - ALSAFIX - 137K148

Découvrez le connecteur invisible RICON-S 200/60 EK d'ASLAFIX, une solution discrète et efficace pour vos assemblages.
Ce connecteur a été spécialement conçu pour offrir une fixation invisible, garantissant un aspect esthétique et soigné. Pour l’utilisation, il est recommandé de le positionner avec précision afin d'assurer une connexion optimale des éléments à assembler. Son installation est simple et rapide, rendant vos projets de construction ou de rénovation moins compliqués.
Parmi ses caractéristiques techniques, le connecteur dispose de dimensions de 200 mm par 60 mm, ce qui permet une grande flexibilité d'application. Fabriqué avec des matériaux de haute qualité, il assure à la fois solidité et durabilité. En choisissant le connecteur RICON-S, vous optez pour une solution innovante qui répond à vos besoins en matière d'assemblage tout en préservant l'esthétique de vos créations.

- Type de produit : Connecteur invisible RICON-S 200/60 EK
- Marque : ASLAFIX
- Utilisation : Connecteurs invisibles
- Modèle : 137K148

Le connecteur invisible RICON-S 200/60 EK d'ALSAFIX est une solution de fixation discrète, conçue pour des assemblages très sollicités à la charge qui doivent rester invisibles. Il est adapté aux assemblages de poutres principales et secondaires, poteaux-poutres, structures bois et constructions de hall. Ce connecteur peut également être monté sur acier, béton ou autres matériaux porteurs.

Principaux avantages :
- Fixation invisible et esthétique
- Auto-serrant et démontable
- Distance d’emboîtement et de serrage courtes
- Reprise de charge élevée avec garantie des valeurs de résistance (ATE)
- Section minimale de bois requise : 50 x 80 mm
- Faible encastrement
- Vissage perpendiculaire à la ferrure
- Système anti-soulèvement
- Kit complet incluant 1 paire de connecteurs, vis, 2 ferrures et 2 inserts
- Stabilité au feu certifiée (30 minutes d’épreuve)
- Pièces en acier de haute qualité

Caractéristiques techniques :

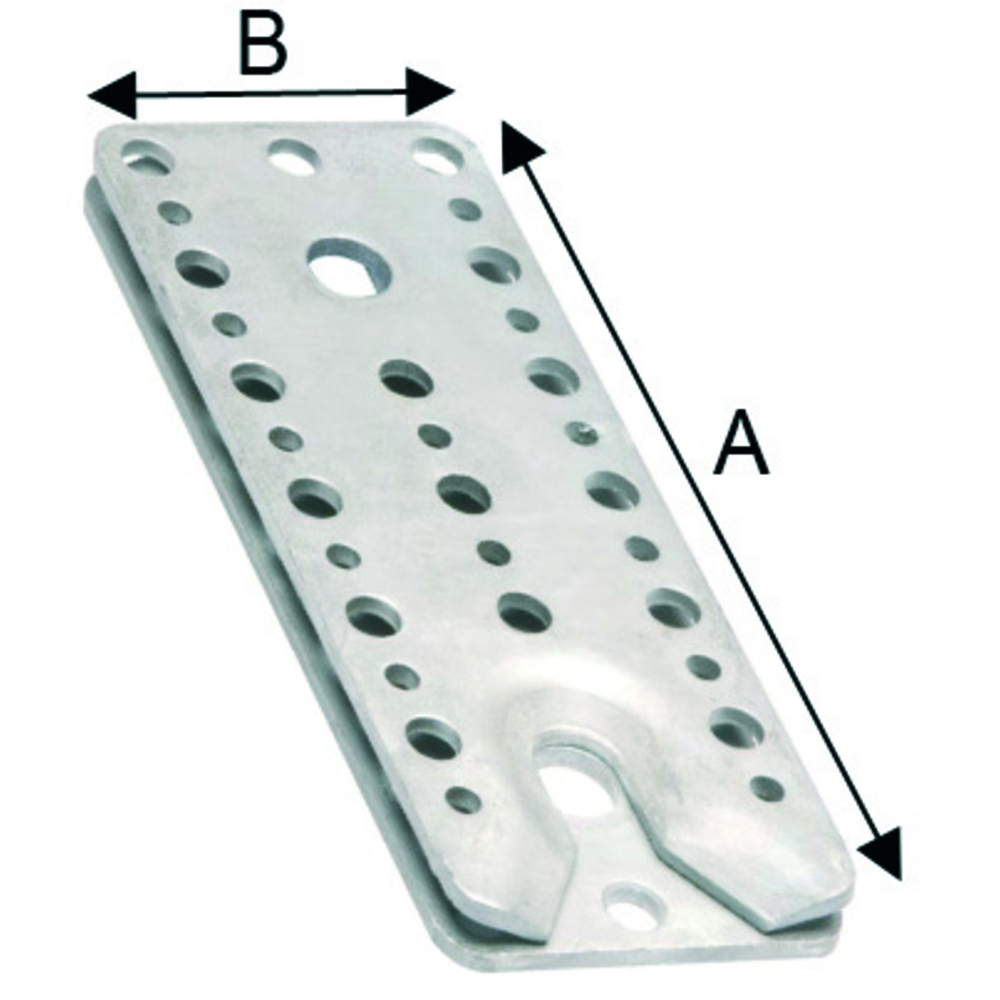

- Dimensions : 200 mm (longueur) x 60 mm (largeur) x 5 mm (épaisseur ±0,3)
- Poids : 200 g par carton
- Visserie : 16 vis par paire
- Valeurs de résistance caractéristiques (GL 24h) :
* En sens d’emboîtement et perpendiculaire à l’emboîtement : 34,0 kN
* À l’arrachement : 25,9 kN
* Au soulèvement avec goupille de verrouillage : 15,5 kN

Fonctionnement et installation :
- Le connecteur s’installe par fraisage dans la poutre principale et la poutre secondaire selon des dimensions précises (exemples : fraisage de 60 mm de largeur, profondeur variable selon hauteur de la poutre).
- Les perçages de position sont réalisés avec des diamètres de 5 mm et 20 mm à des profondeurs de 40 mm dans le bois.
- La fixation s’effectue à l’aide de vis EK M12 suivant un schéma précis, avec 8 vis KNAPP SK 8x160 pour la poutre secondaire et 8 vis KNAPP SK 8x80 pour la poutre principale.
- Le positionnement des perçages et la longueur du fraisage varient en fonction de la hauteur des poutres, avec des tableaux détaillés fournis pour chaque dimension (voir pages 4 et 5).
- Un système anti-soulèvement garantit la stabilité de l’assemblage.

Conditions d’utilisation et recommandations :
- Section de bois minimale recommandée : 50 x 80 mm.
- En cas de hauteur de poutre secondaire faible, un test de traction transversale par un ingénieur est nécessaire.
- Le dimensionnement des vis de renfort traversant doit être déterminé par un ingénieur compétent selon les normes Z-9.1-698 et DIN 1052,11.4.3.
- Le connecteur est stable au feu pendant 30 minutes.
- Les informations techniques sont données à titre indicatif, une mise en œuvre sans calculs et essais préalables adaptés n’est pas recommandée.

Conditionnement :
- Le produit est livré en kit complet comprenant une paire de connecteurs, les vis, 2 ferrures et 2 inserts.

Matériaux :
- Pièces en acier assurant solidité et durabilité.

Le connecteur invisible RICON-S 200/60 EK est une solution innovante qui allie performance mécanique, facilité d’installation et esthétique, adaptée aux projets de construction ou de rénovation nécessitant des assemblages invisibles et fiables.
