CONNECTEUR INVISIBLE RICON-S 200/80 EK - ALSAFIX - 137K153

Découvrez le connecteur invisible RICON-S 200/80 EK d'ASLAFIX, idéal pour des assemblages discrets et efficaces.
Ce connecteur invisible est conçu pour garantir des joints étanches et esthétiques lors de vos constructions. Il est recommandé pour une utilisation dans divers projets de menuiserie et d'agencement intérieur, permettant un assemblage facile et rapide sans compromettre l’apparence visuelle.
Le RICON-S 200/80 EK présente une conception robuste, assurant une tenue parfaite dans le temps. Sa longueur de 200 mm et sa largeur de 80 mm lui confèrent une polyvalence d'utilisation adaptée à différents types de matériaux. Sa technologie avancée garantit une connexion stable et durable, tout en restant invisible pour un rendu épuré de vos travaux.

- Type de produit : Connecteur invisible
- Modèle : RICON-S 200/80 EK
- Marque : ASLAFIX
- Application : Connecteurs invisibles
- Dimensions : Non spécifiées
- Matériau : Non spécifié
- Couleur : Non spécifiée
- Inclus : Éléments de connexion pour assemblage invisible

Le connecteur invisible RICON-S 200/80 EK d'ALSAFIX est conçu pour des assemblages très sollicités à la charge qui doivent rester invisibles. Il est particulièrement adapté aux assemblages de poutres principales et secondaires, poteaux-poutres, structures bois ainsi qu'à la construction de halls. Ce connecteur peut également être monté sur des matériaux porteurs tels que l’acier ou le béton.

Le système permet un pré-montage complet en atelier, ce qui offre un gain de temps important sur chantier. Le kit complet comprend une paire de connecteurs, les vis, deux ferrures et deux inserts.

Caractéristiques techniques :
- Modèle : RICON-S 200/80 EK

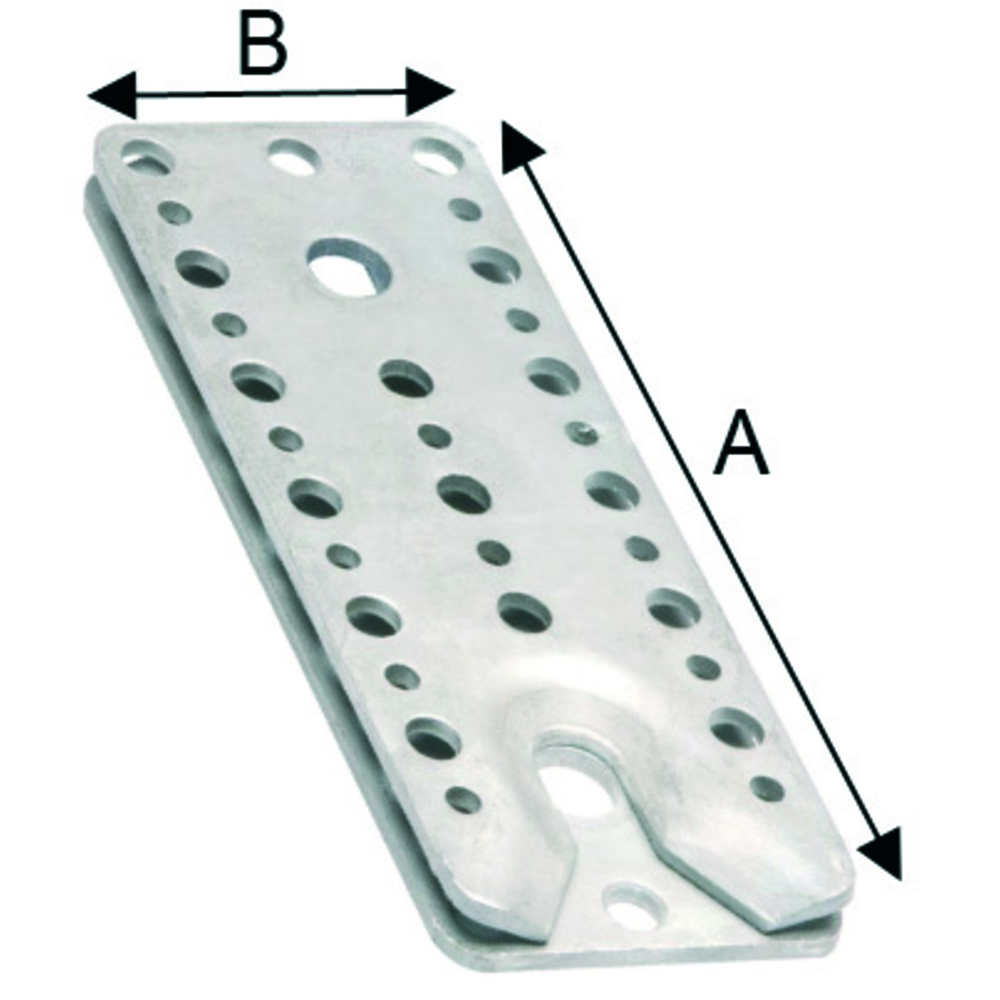

- Dimensions : 200 mm de longueur, 80 mm de largeur, 5 mm d'épaisseur avec des tolérances précises (voir schéma page 2)
- Matériau : acier
- Section de bois minimum recommandée : 50 x 80 mm
- Vissage perpendiculaire à la ferrure
- Système anti-soulèvement avec goupille de verrouillage
- Stable au feu (30 minutes d’épreuve)
- Kit complet livré avec tous les éléments nécessaires

Performances :
- Valeur de résistance caractéristique en sens d’emboîtement et perpendiculaire : 48,7 kN
- Valeur de résistance caractéristique à l’arrachement : 36,0 kN
- Valeur au soulèvement avec la goupille de verrouillage : 15,5 kN

Principaux avantages :
- Invisible pour un rendu esthétique
- Auto-serrant
- Démontable
- Distance d’emboîtement courte
- Reprise de charge élevée
- Garantie des valeurs de résistance par ATE (Agrément Technique Européen)
- Faible encastrement
- Distance de serrage courte
- Pièces en acier assurant robustesse et durabilité

Fonctionnement et montage :
- Fraisage dans la poutre principale selon les dimensions précises indiquées (longueur de fraisage L en fonction de la hauteur de la poutre secondaire)
- Positionnement et perçage des trous de fixation (diamètre 6 mm, profondeur 25 mm) sur poutre principale et secondaire avec distances spécifiques selon la hauteur de la poutre secondaire
- Visser les connecteurs avec les vis fournies EK M16 suivant le schéma de montage précis (page 3)
- Le connecteur permet un vissage perpendiculaire à la ferrure et un système anti-soulèvement par goupille

Conditions d’utilisation et recommandations :
- Section minimale de bois 50 x 80 mm
- En cas de hauteur de poutre secondaire plus faible que celle indiquée, un test de traction transversal par un ingénieur est nécessaire
- Le dimensionnement des vis de renfort est à déterminer par un ingénieur compétent selon normes Z-9.1-698 et DIN 1052,11.4.3
- Informations données à titre indicatif, Alsafix ne saurait être tenu responsable en cas de mise en œuvre sans calculs et essais préalables spécifiques au cas d’application

Conditionnement :
- 1 kit = 1 paire de connecteurs + vis + 2 ferrures + 2 inserts
- Quantité par carton : 2 kits
- Poids par carton : 200 kg

Normes et certifications :
- Agrément Technique Européen (ATE) n°10/0189
- Conforme aux exigences de résistance et stabilité au feu

Le connecteur RICON-S 200/80 EK combine robustesse, discrétion et facilité de montage, offrant une solution fiable pour les assemblages bois invisibles soumis à de fortes sollicitations.
