CONNECTEUR INVISIBLE RICON-S 290/80 EK - ALSAFIX - 137K156

Le connecteur invisible RICON-S 290/80 EK de la marque ASLAFIX est un élément essentiel pour un assemblage discret et efficace. Conçu pour s'intégrer harmonieusement dans vos projets, ce connecteur est livré avec les vis nécessaires pour une installation simplifiée.
Le fonctionnement de ce connecteur est pensé pour garantir une connexion solide tout en restant invisible. Pour une utilisation optimale, il est recommandé de suivre les instructions d'installation fournies. Assurez-vous de préparer soigneusement les surfaces à assembler pour un résultat final parfait.
Ce connecteur présente des caractéristiques techniques de premier plan. Son design compact et sa robustesse en font un choix idéal pour divers travaux de menuiserie et de construction. Grâce à ses dimensions de 290x80 mm, il s'adapte facilement à différents types de matériaux.
En résumé, le connecteur invisible RICON-S 290/80 EK - ASLAFIX est une solution efficace pour tous vos besoins d'assemblage, alliant esthétisme et fonctionnalité.

- Type de produit : Connecteur invisible
- Modèle : RICON-S 290/80 EK
- Marque : ASLAFIX
- Référence : 137K156
- Inclus : Vis (Z559)
- Utilisation : Connecteurs invisibles

Le connecteur invisible RICON-S 290/80 EK de la marque ALSAFIX est conçu pour des assemblages très sollicités à la charge qui doivent rester invisibles. Il est adapté pour les assemblages de poutres principales et secondaires, poteaux-poutres, structures bois, ainsi que pour la construction de halls. Ce connecteur peut également être monté sur l’acier, le béton ou tout autre matériau porteur.

Fonctionnement et installation :
- Le connecteur est auto-serrant, démontable, avec un système anti-soulèvement.
- Le vissage est perpendiculaire à la ferrure, avec une distance de serrage courte et un faible encastrement.
- Le kit complet comprend une paire de connecteurs, les vis (référence Z559), 2 ferrures et 2 inserts.
- Les éléments peuvent être pré-montés en atelier, permettant un gain de temps important sur chantier.
- Il est recommandé de préparer soigneusement les surfaces à assembler et de suivre les instructions d'installation.
- La section minimale du bois est de 50 x 80 mm.
- La longueur de fraisage et les positions de perçage sont précisées selon la hauteur des poutres, avec un encastrement dans la poutre principale.

Caractéristiques techniques :

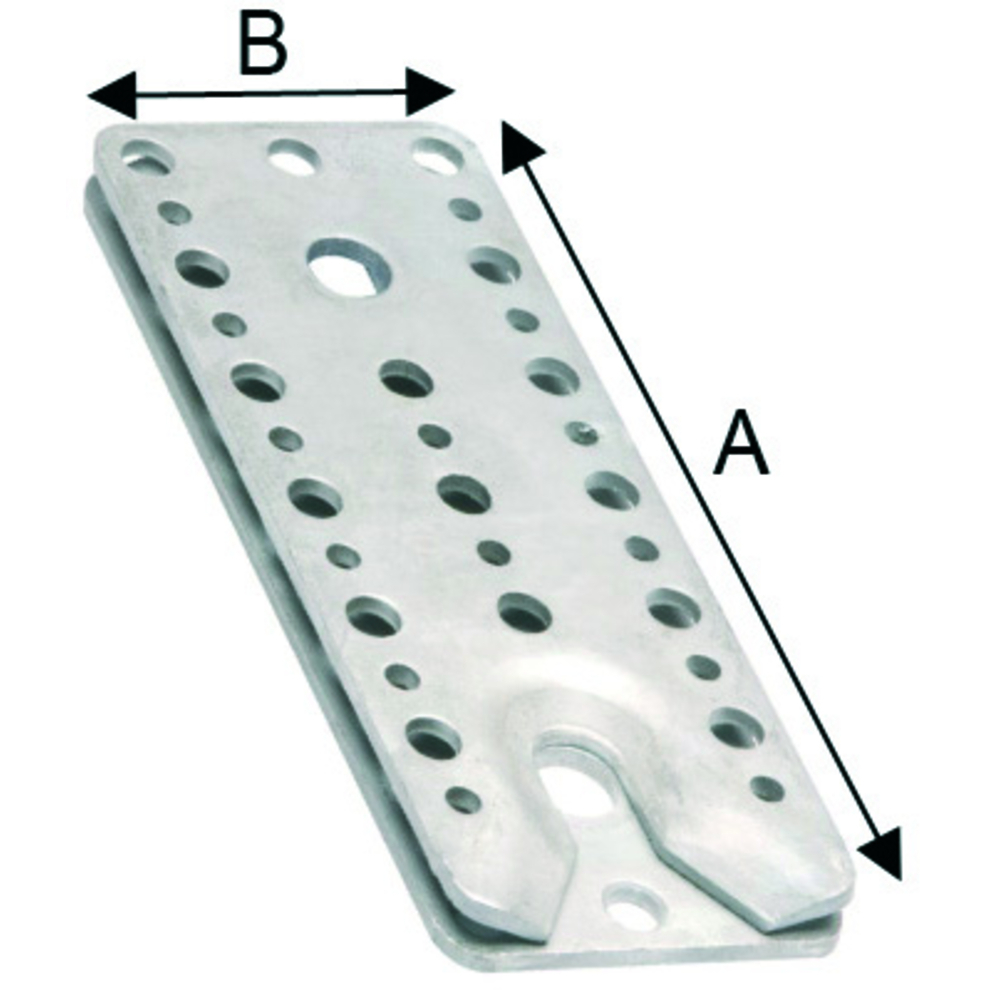

- Dimensions : 290 mm de longueur x 80 mm de largeur.
- Poids : 16 vis par paire.
- Matériau : pièces en acier.
- Résistance caractéristique (GL 24h) :
- En sens d’emboîtement et perpendiculaire : 48,7 kN
- À l’arrachement : 36,0 kN
- Au soulèvement avec goupille de verrouillage : 15,5 kN
- Stable au feu pendant 30 minutes (épreuve).

Avantages produit :
- Assemblage invisible et esthétique.
- Reprise de charge élevée.
- Kit complet facilitant la pose.
- Faible encastrement pour une intégration discrète.
- Stable au feu 30 minutes.
- Compatible avec différents matériaux porteurs (bois, acier, béton).

Conditions d’utilisation et recommandations :
- Une section bois minimale de 50 x 80 mm est requise.
- En cas de hauteur de poutre secondaire plus faible que celle indiquée, un test de traction transversale par un ingénieur est nécessaire.
- Le dimensionnement des vis de renfort doit être déterminé par un ingénieur compétent.
- Les informations sont données à titre indicatif et sous réserve de modifications techniques.

Conditionnement :
- Livré en kit comprenant 1 paire de connecteurs, vis, ferrures et inserts.
- Quantité par boîte : 1 kit, poids carton : 3 kg.

Le connecteur RICON-S 290/80 EK allie robustesse, discrétion et facilité d'installation, offrant une solution fiable pour les assemblages bois et structures mixtes dans le domaine de la construction.
