CONNECTEUR INVISIBLE WALCO V60 - ALSAFIX - 137K102

Le connecteur invisible Walco V60 - Aslafix est conçu pour une fixation discrète et efficace.
Ce connecteur permet une assemblage soigné et solide, idéal pour des projets nécessitant une finition esthétique. Il est recommandé de l'utiliser dans des applications où la discrétion est primordiale. Pour une installation optimale, suivez les instructions fournies et vérifiez l'alignement des pièces avant le serrage.
Le connecteur invisible Walco V60 se distingue par sa conception innovante, offrant robustesse et fiabilité. Il est fabriqué avec des matériaux de haute qualité garantissant une longue durée de vie. Sa facilité d'utilisation en fait un choix privilégié pour les professionnels du bâtiment et du bricolage souhaitant allier performance et esthétisme.

- Type de produit : Connecteur invisible
- Marque : Walco
- Modèle : V60
- Application : Connecteurs invisibles
- Référence : ASLAFIX
- 137K102

Le connecteur invisible Walco V60 - Alsafix est un système de jonction conçu pour assurer une fixation discrète, stable et solide d’éléments muraux préfabriqués en ossature bois ou en panneaux contrecollés. Il est particulièrement adapté aux projets où l’esthétique et la discrétion sont primordiales.

- Description et usages :
Le connecteur permet un assemblage soigné et fiable, recommandé pour tout type de matériaux, notamment le bois massif, mais aussi l’acier, le béton et les maçonneries. Il est utilisé pour obtenir des jonctions invisibles entre éléments muraux, assurant une reprise de charge élevée et une grande précision de pose. Ce produit est destiné aux professionnels du bâtiment et du bricolage.

- Fonctionnement :

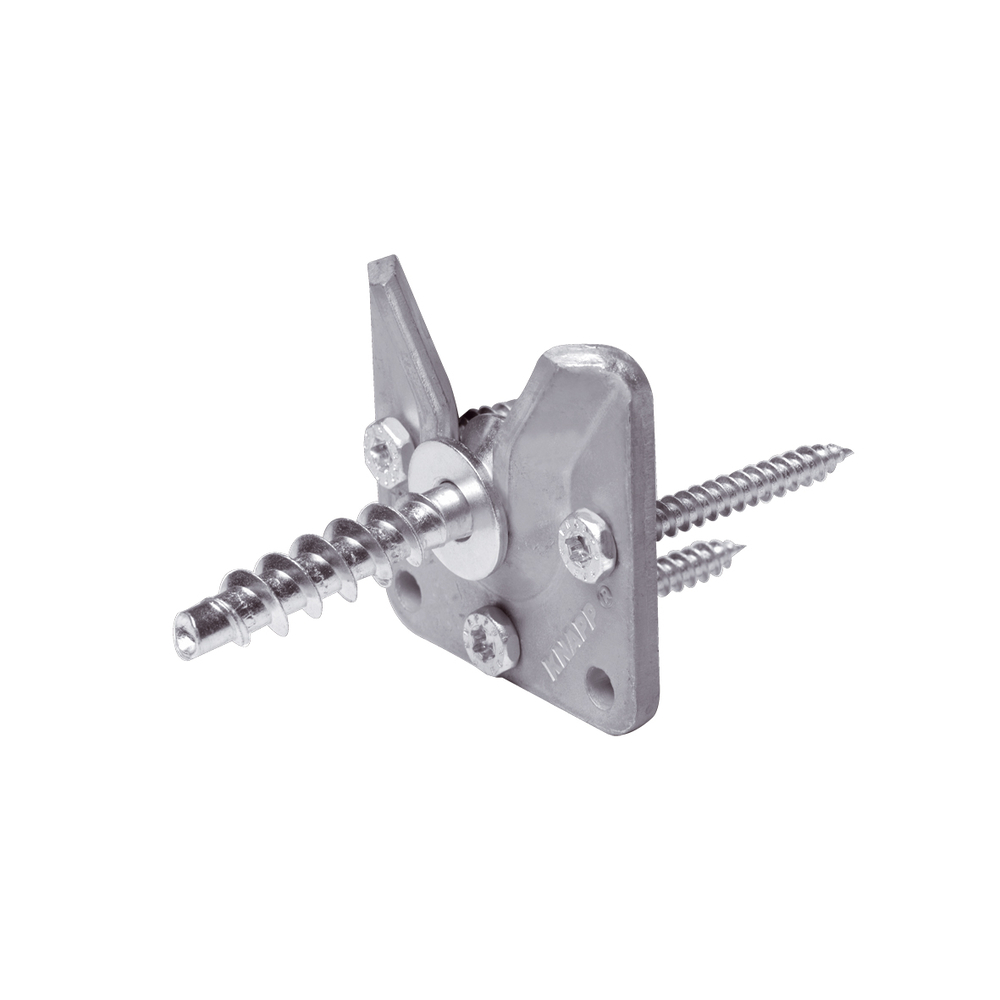

Le système comprend une paire de connecteurs, des vis à collerette et deux ferrures. La patte de verrouillage en acier inoxydable bloque le système dans le sens inverse de l’emboîtement et transmet la force d’encastrement d’un mur à l’autre. L’encoche assure la prise du dispositif d’accroche et la mise en position des éléments. Le dispositif d’accroche Walco V se place sur l’axe de la ferrure, avec plusieurs variantes de mise en œuvre selon le type de jonction murale (détail des différentes jonctions sur la fiche page 3).

- Caractéristiques techniques :
- Type de produit : Connecteur invisible
- Marque : Walco
- Modèle : V60
- Référence : ASLAFIX 137K102
- Matériaux : pièces en acier
- Vis à collerette 12x60 mm (réf. K102) avec possibilité de réglage de la hauteur par ajout de rondelles
- Ferrure d’accroche Walco V60 avec dimensions précises pour fraisage (voir schémas page 4)

- Performances (valeurs caractéristiques pour bois massif) :
- Résistance en sens d’emboîtement et perpendiculaire : 6,0 kN
- Résistance à l’arrachement : 3,9 kN
- Résistance au soulèvement avec goupille de verrouillage : 4,9 kN

- Avantages :
- Fixation invisible
- Temps de pose réduit
- Démontable
- Haute précision de pose
- Reprise de charge élevée
- Garantie des valeurs de résistance (ATE)
- Accroche facile
- Pas besoin d’étailler les murs
- Compatible avec tout type de matériaux
- Kit complet livré (connecteurs, vis, ferrures)

- Conditions d’utilisation et recommandations :
- Suivre les instructions d’installation et vérifier l’alignement des pièces avant serrage
- Marquer les perçages avec la platine de pointage, pré-percer la vis d’accroche et la ferrure, puis visser la vis d’accroche et la ferrure (procédé illustré en images page 6)
- Utiliser les variantes de mise en œuvre adaptées selon le type de jonction (détails page 3)
- Respecter les dimensions de fraisage recommandées pour un montage sans jeu (voir schémas techniques page 4)

- Conditionnement :
- 1 kit = 1 paire de connecteurs + vis + 2 ferrures
- Quantité par boîte : 1 kit
- Quantité par carton : 25 kits
- Poids du carton : 4 kg

- Normes et certifications :
- Conforme à l’Avis Technique Européen (ATE 10/0189)
- Marquage CE

Le connecteur invisible Walco V60 est un produit robuste, fiable et facile à installer, répondant aux exigences des professionnels pour des assemblages muraux esthétiques et performants.
