CONNECTEUR INVISIBLE WALCO V80 - ALSAFIX - 137K103

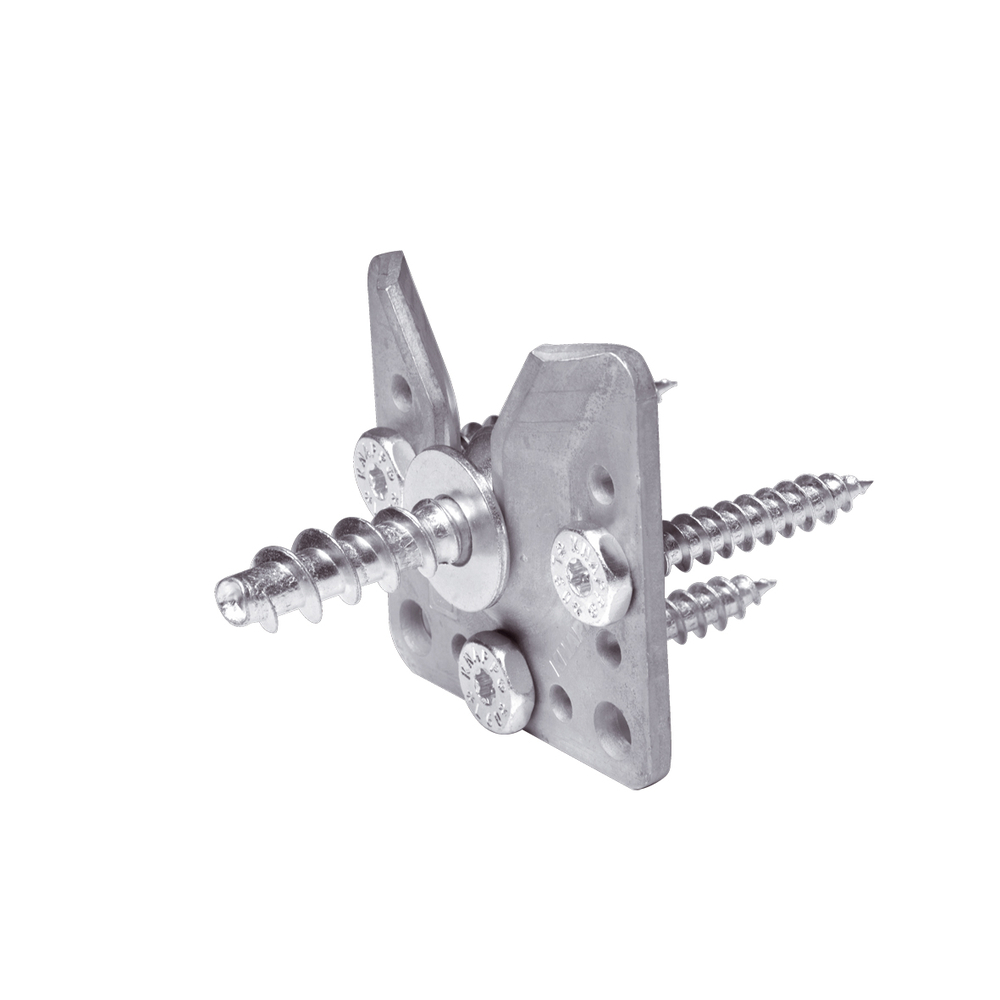

Le connecteur invisible WALCO V80 - ALSAFIX (référence 137K103) est un système de jonction destiné aux assemblages discrets et solides, principalement utilisé dans les travaux de menuiserie et d'agencement. Il permet de réaliser des jonctions invisibles d’éléments muraux préfabriqués en ossature bois ou en panneaux contrecollés, tout en garantissant une fixation robuste.

- Description et fonctionnement :
Le connecteur WALCO V80 est conçu pour une fixation invisible grâce à son système de vis d'accroche à collerette et à une ferrure d'accroche spécifique. Une fois installé, le connecteur reste totalement invisible, préservant ainsi l’esthétique des réalisations. Le dispositif d'accroche en acier inoxydable bloque le système en sens contraire à l’emboîtement et transmet la force d’encrage d’un mur à l’autre. L’encoche permet la prise du dispositif d’accroche et facilite la mise en position des éléments.

- Usages et applications :
Adapté à tout type de matériaux, notamment le bois massif, mais aussi l’acier, le béton et les maçonneries, ce connecteur est idéal pour les assemblages muraux dans les constructions en ossature bois ou panneaux contrecollés. Il est particulièrement recommandé pour les montages nécessitant une finition parfaite et une grande précision de pose.

- Caractéristiques techniques :
- Type : Connecteur invisible
- Marque : Walco
- Modèle : V80
- Référence : ASLAFIX 137K103
- Vis d'accroche à collerette incluse (réf. K103, vis 16x60 mm)
- Ferrure d'accroche spécifique WALCO V 80
- Dimensions de la ferrure : 80 x 80 mm, épaisseur 15 mm
- Profondeur de fraisage : 13 mm (montage avec jeu 2 mm) ou 15 mm (montage jointif sans jeu)
- Résistance caractéristique en sens d’emboîtement et perpendiculaire : 7,2 kN
- Résistance caractéristique à l’arrachement : 4,5 kN
- Valeur au soulèvement avec goupille de verrouillage : 6,2 kN
- Matériaux : pièces en acier

- Performances et normes :
Le connecteur WALCO V80 bénéficie d'une garantie des valeurs de résistance certifiée par un Avis Technique Européen (ATE n° 10/0189). Il offre une reprise de charge élevée, assurant la stabilité des assemblages.

- Avantages produit :
- Invisibilité totale après pose
- Temps de pose réduit grâce à un kit complet (connecteurs, vis, ferrures)
- Démontable et ajustable
- Précision de pose facilitée par le système d’accroche
- Compatible avec tout type de matériaux
- Pas besoin d’étailler les murs
- Accroche facile et fiable
- Pièces en acier robustes

- Mise en œuvre :
Le connecteur se place sur l’axe de la ferrure. La pose nécessite un fraisage précis selon les dimensions indiquées, un pré-perçage pour la vis d’accroche, puis le vissage de la vis à collerette. Des variantes de mise en œuvre sont possibles selon les jonctions (angles, murs intérieurs ou extérieurs, jonctions de croisement), illustrées par des plans techniques détaillés (page 3 du PDF).

- Conditionnement :
Le produit est vendu en kit comprenant une paire de connecteurs, les vis et deux ferrures. Chaque boîte contient 25 kits, avec un poids total de 9 kg par carton.

- Recommandations d’utilisation :
Il est conseillé de respecter les instructions de montage et de vérifier l’alignement correct des composants. L’utilisation sans calculs et essais préalables adaptés à chaque cas n’est pas recommandée.

- Stockage et conservation :
Aucune indication spécifique n’est mentionnée, mais comme pour tout matériel en acier, il est recommandé de stocker dans un endroit sec pour éviter la corrosion.

Ce connecteur invisible WALCO V80 constitue une solution technique fiable et esthétique pour les professionnels de la menuiserie et de l’agencement cherchant à réaliser des assemblages solides et discrets.
