Connecteur MGO OPEN 110 PETZL - M080AA00

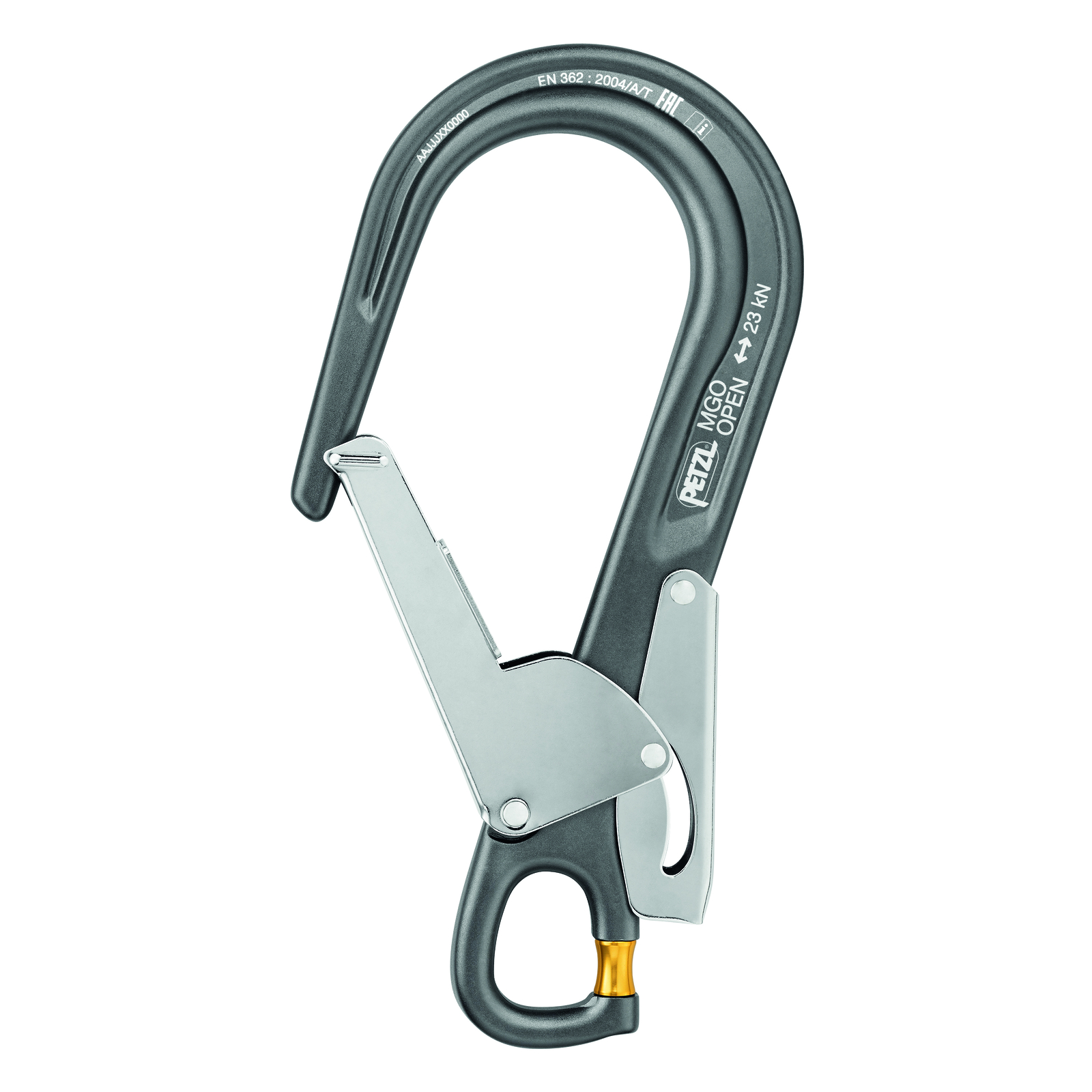

Le connecteur MGO OPEN 110 PETZL est un mousqueton directionnel à grande ouverture (110 mm) avec verrouillage automatique, conçu pour la protection individuelle contre les chutes de hauteur.

Ce connecteur est destiné à se connecter à des structures métalliques, câbles et barreaux de gros diamètre.

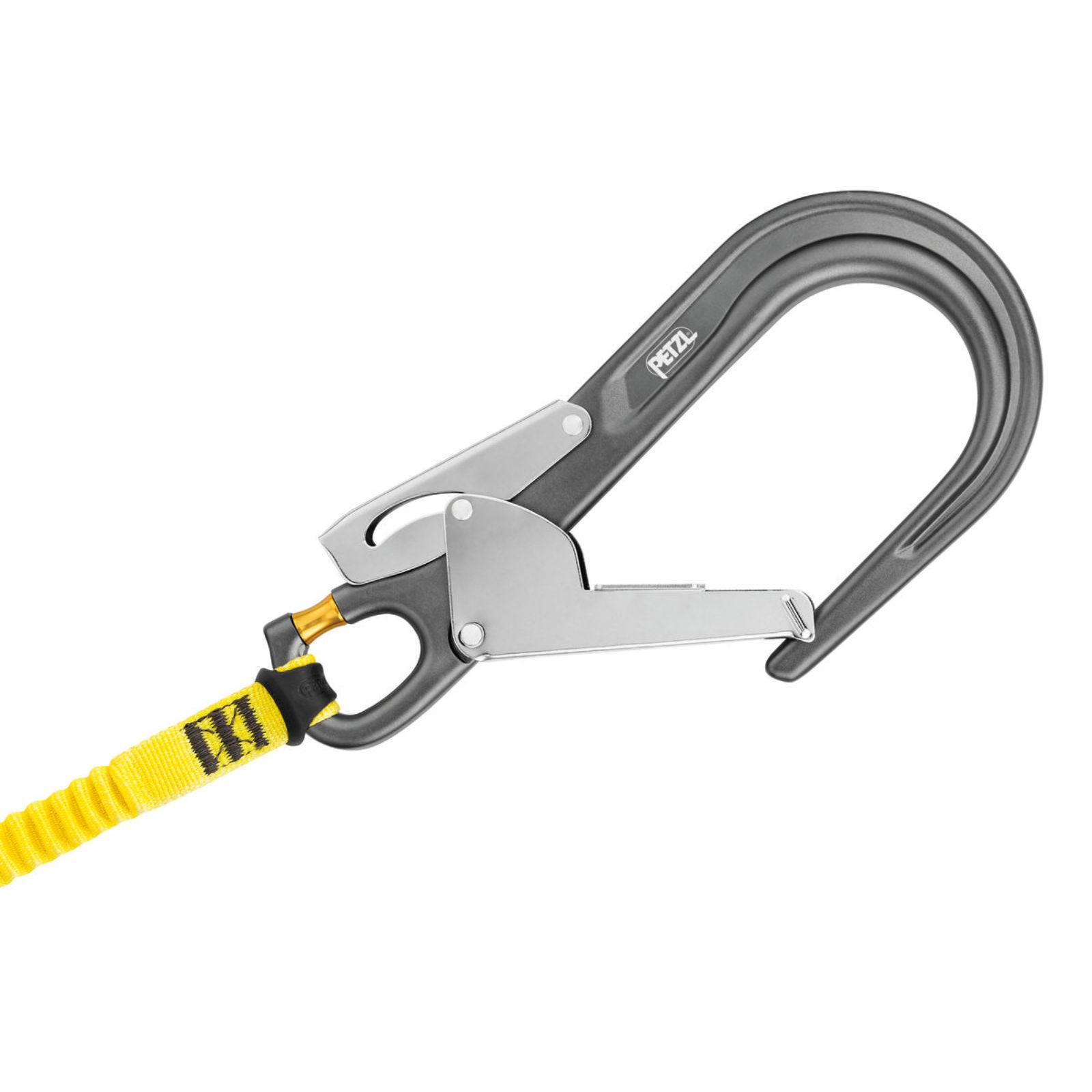

Il possède un point de connexion ouvrable qui permet d’installer directement le MGO OPEN 110 en bout de longe de type ABSORBICA-I, ABSORBICA-Y, JANE, PROGRESS ou PROGRESS ADJUST, ainsi que de longe de maintien au travail de type GRILLON.
Cette conception permet, en cas d’endommagement de la longe, de réutiliser le connecteur.

Le connecteur est doté d’une poignée de déverrouillage ergonomique facilitant son utilisation.
Le point de connexion dédié favorise le travail dans le grand axe, garantissant une résistance optimale.

Caractéristiques techniques détaillées :
- Matière : aluminium
- Version : MGO OPEN 110
- Poids : 930 g
- Résistance grand axe : 23 kN
- Résistance doigt ouvert : 23 kN
- Ouverture : 110 mm
- Certification : CE EN 362, EAC, conforme à la réglementation japonaise de protection contre les chutes, XF 494: FZL-G-Q, GB/T 23469/A and T

Montage et entretien :
- Le vissage/dévissage de la vis doit être réalisé en vérifiant l’état du frein-filet, en appliquant un nouveau frein-filet si nécessaire.
- Le montage doit être effectué dans un endroit adapté pour éviter la perte de l’entretoise ou de la vis.
- La présence du joint (O-ring) sur la vis est obligatoire, sinon contacter le service après-vente Petzl.
- La vis doit être serrée au couple spécifié de 4 Nm, à l’aide d’une clé dynamométrique, seule méthode garantissant un serrage correct.
- L’absence de jeu au niveau de l’entretoise doit être vérifiée.
- Le trou de connexion ouvrable est sûr uniquement si l’entretoise est fermée et la vis complètement serrée.
- Toute sollicitation du MGO OPEN 110 avec une vis mal serrée ou une entretoise desserrée est dangereuse et peut réduire la résistance du connecteur.
- Ce trou de connexion ouvrable doit être réservé aux connexions/déconnexions exceptionnelles (semi-permanentes).

Usages et recommandations :
- Le mousqueton doit être connecté à un point d’attache fermé.
- Dans un système d’arrêt des chutes, la longueur du connecteur influe sur la hauteur de chute.
- Il est indispensable d’avoir un plan de secours et les moyens de le mettre en œuvre rapidement en cas de problème.
- Le point d’ancrage doit être situé de préférence au-dessus de la position de l’utilisateur et respecter la norme EN 795 (résistance minimale 12 kN).
- Avant chaque utilisation, vérifier que l’espace libre sous l’utilisateur est suffisant pour éviter tout choc au sol ou contre un obstacle en cas de chute.
- Le point d’ancrage doit être correctement positionné pour limiter les risques et la hauteur de chute.
- Le seul dispositif autorisé pour soutenir le corps dans un système d’arrêt des chutes est le harnais antichute.
- L’utilisation simultanée de plusieurs équipements peut engendrer des situations dangereuses si la fonction de sécurité d’un équipement est affectée par celle d’un autre.
- Éviter tout frottement du connecteur contre des surfaces abrasives ou des arêtes vives.
- L’utilisateur doit être médicalement apte à travailler en hauteur. La suspension immobile dans un harnais peut entraîner des troubles graves, voire mortels.

Contrôles et maintenance :
- Une inspection détaillée par une personne compétente est recommandée au minimum tous les 12 mois, avec une fréquence accrue en cas d’usage intensif ou dans des conditions sévères.
- Avant chaque utilisation, vérifier l’absence de déformation, fissures, usure, corrosion, ainsi que le bon fonctionnement du doigt et du mécanisme de verrouillage.
- Vérifier le serrage correct de la vis.

Conditionnement et stockage :
- Conditionné à l’unité.
- Stocker à l’abri de l’humidité, des rayons UV, des produits chimiques et de toute source de corrosion.

Avantages produit :
- Grande ouverture facilitant la connexion à de grosses structures.
- Point de connexion ouvrable permettant la réutilisation en cas de dommage sur la longe.
- Conception ergonomique avec poignée de déverrouillage.
- Normes et certifications internationales garantissant la sécurité et la qualité.

Cette synthèse est basée sur l’ensemble des informations techniques et notices fournies, notamment la notice technique MGO OPEN 110 (pages 1 à 14) et les données complémentaires disponibles.

• Matière aluminium
• Version MGO OPEN 110
• Poids 930 g
• Résistance grand axe 23 kN
• Résistance doigt ouvert 23 kN
• Ouverture 110 mm
• Certification CE EN 362
• Certification EAC
• Conforme à la réglementation japonaise de protection contre les chutes
• Normes XF 494: FZL-G-Q, GB/T 23469/A and T

Le connecteur MGO OPEN 110 s’utilise comme un élément d’un système de protection individuelle contre les chutes de hauteur. Il doit être connecté à un point d’attache fermé, de préférence situé au-dessus de l’utilisateur, et conforme à la norme EN 795 avec une résistance minimale de 12 kN. Dans un système d’arrêt des chutes, la longueur du connecteur influe sur la hauteur de chute, il est donc essentiel de vérifier avant chaque utilisation que l’espace libre sous l’utilisateur est suffisant pour éviter tout choc au sol ou contre un obstacle.

L’utilisation du connecteur doit se faire en chargeant toujours le mousqueton dans son grand axe avec le doigt fermé. Toute autre sollicitation, notamment en porte-à-faux, est dangereuse et réduit la résistance du connecteur. Le mousqueton doit pouvoir circuler librement dans l’ancrage pour éviter tout coincement, et il faut éviter tout frottement ou pression pouvant provoquer un déverrouillage accidentel du doigt ou endommager le mécanisme.

Le point de connexion ouvrable, équipé d’une vis avec frein-filet et d’un joint (O-ring), doit être monté dans un endroit adapté afin d’éviter la perte de la vis ou de l’entretoise. La vis doit être serrée au couple spécifié de 4 Nm à l’aide d’une clé dynamométrique, seule méthode garantissant un serrage correct. Ce point de connexion est sécurisé uniquement si l’entretoise est fermée et la vis complètement serrée. Il doit être réservé aux connexions et déconnexions exceptionnelles (semi-permanentes) et ne pas être utilisé pour des connexions fréquentes.

Avant chaque utilisation, il est nécessaire de vérifier l’absence de déformations, fissures, usures, corrosion sur le corps, les rivets, le doigt, le levier de déverrouillage, l’entretoise, la vis et le filetage. Il faut aussi s’assurer que le doigt s’ouvre et se ferme automatiquement et complètement, et que la vis est bien serrée sans jeu.

Il est indispensable d’avoir un plan de secours et les moyens de le mettre en œuvre rapidement en cas de problème lors de l’utilisation. L’usage simultané de plusieurs équipements peut engendrer des situations dangereuses si la fonction de sécurité d’un équipement est affectée par celle d’un autre.

Les utilisateurs doivent être médicalement aptes à travailler en hauteur, car la suspension immobile dans un harnais peut entraîner des troubles graves, voire mortels.

Enfin, il est recommandé de réaliser une inspection détaillée du connecteur au moins une fois par an par une personne compétente, et plus fréquemment en cas d’usage intensif ou dans des conditions sévères, en enregistrant les résultats de cette inspection.

En cas de doute sur l’état du connecteur, en cas de chute, de défauts, ou si la durée de vie est dépassée, le connecteur doit être retiré du service et détruit pour éviter toute réutilisation.

(Ces informations sont issues des instructions d’utilisation et notices techniques MGO OPEN 110 PETZL pages 1 à 14, notamment pages 1, 2, 3 et 4.)
