Convertisseur BGF 14 ALTRAD H10-066
Référence : A014H10066
Découvrez Convertisseur BGF 14 ALTRAD H10-066 disponible à l'achat
- Alimentation monophasée 230 V avec sortie 42 V 200 Hz triphasée
- Indice de protection IP 44 pour usage en chantier
- Température d’utilisation de -10°C à +90°C
- Puissance apparente de 1 kVA avec intensité de 14 A
- Construction robuste avec berceau en acier pour protection
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents

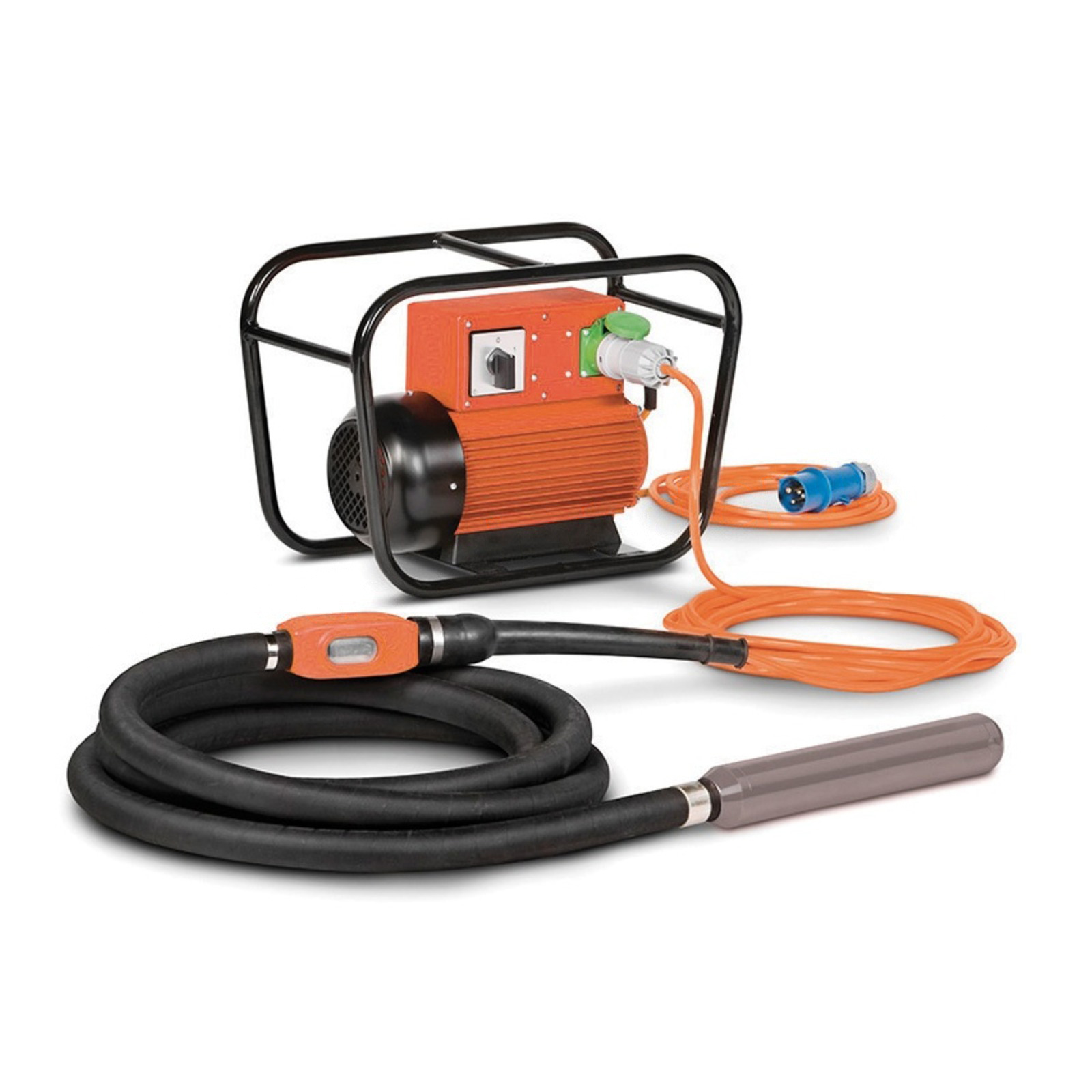

Le convertisseur BGF 14 ALTRAD H10-066 est un convertisseur haute fréquence conçu pour alimenter les aiguilles vibrantes BGN utilisées dans le traitement du béton.
Ce convertisseur monophasé fonctionne sur une alimentation 230 V / 50 Hz et délivre une sortie triphasée de 42 V à 200 Hz.
Il est compatible avec une alimentation en 50 ou 60 Hz et permet un réglage de fréquence.

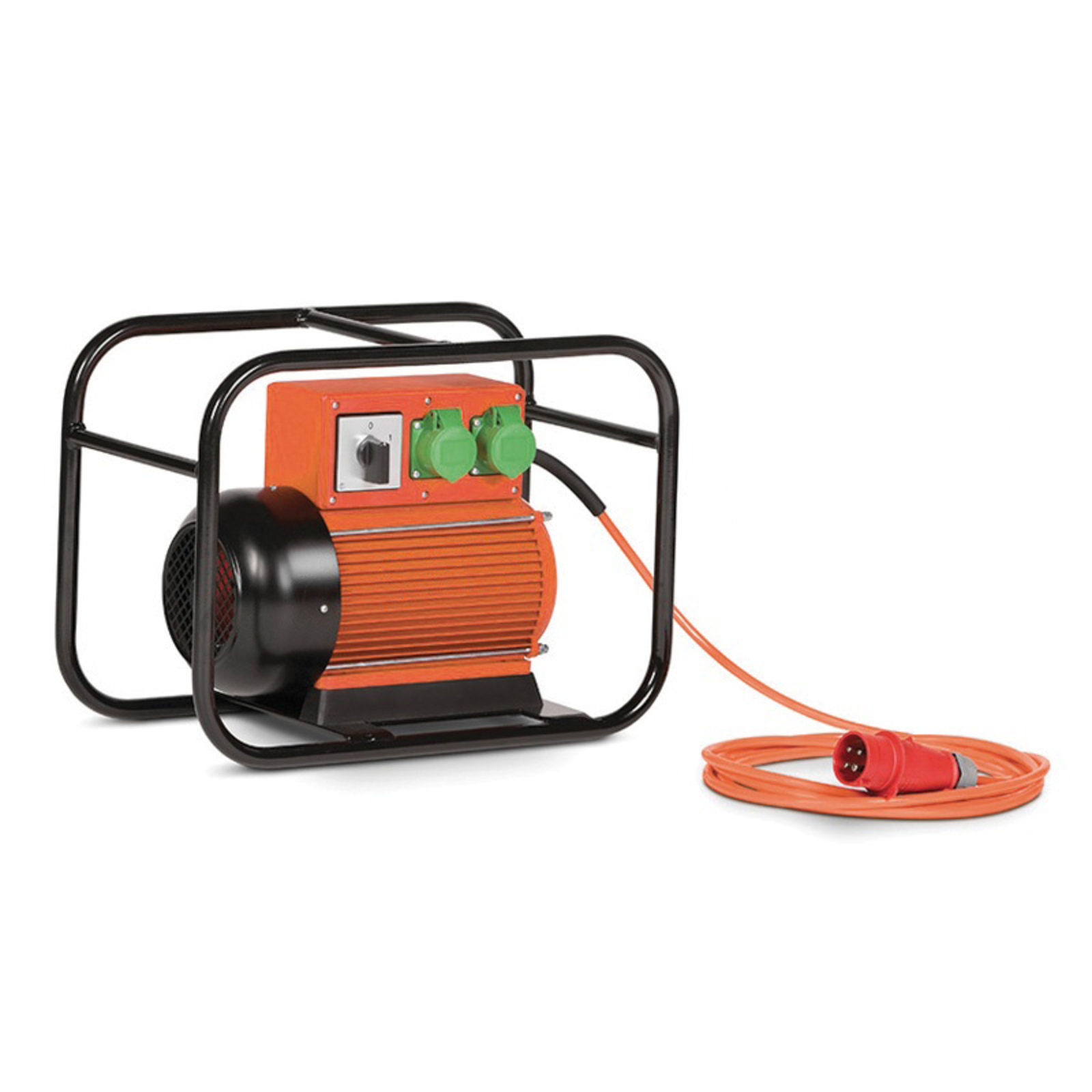

Le convertisseur est équipé d’un berceau de protection en acier assurant une très bonne robustesse.
Les caractéristiques techniques précises du modèle BGF 14 sont les suivantes :
- Alimentation monophasée 230 V / 50 Hz avec une prise de sortie 42 V
- Puissance apparente de 1 kVA
- Intensité de sortie de 14 A
- Indice de protection IP 44 garantissant une protection contre les projections d’eau
- Température d’utilisation allant de -10°C à +90°C
- Poids de 25 kg
- Dimensions : largeur 250 mm, hauteur 350 mm, longueur 510 mm
Le convertisseur est conçu pour fournir une tension et une fréquence adaptées à l’activation des aiguilles vibrantes haute fréquence, qui génèrent une activation au niveau du béton pour en assurer le compactage.
Les aiguilles compatibles avec ce convertisseur sont exclusivement les modèles fabriqués par Altrad Belle, notamment les BGN+ 35, BGN+ 50, BGN 52 Turbo, BGN 58 Turbo, BGN+ 60, BGN 65 Turbo, BGN+ 70 et BGN 75 Turbo.
Le convertisseur BGF 14 est conçu pour être intégré dans une installation ou une machine électrique.
Il doit être raccordé à une terre conforme et protégé par un dispositif de sécurité externe (disjoncteur, contacteur de puissance, etc.).
Les variations de tension ou les coupures de courant peuvent provoquer un arrêt de sécurité du convertisseur.
Il est impératif que l’installation respecte les normes en vigueur, notamment les directives européennes 2006/42/CE, 89/336/CEE, 93/68/CEE et EN 60204.
Le fonctionnement se fait via un interrupteur à deux positions : position 0 pour l’arrêt et position 1 pour la mise en marche.
Il est recommandé de positionner le convertisseur dans un endroit sec, surélevé et éloigné des vibrations directes.
Le démarrage du convertisseur doit se faire avec les aiguilles vibrantes éteintes.
Le convertisseur BGF 14 bénéficie des certifications CE et est conforme aux normes de sécurité et d’émissions électromagnétiques applicables.
Le fabricant décline toute responsabilité en cas de non-respect des consignes d’installation et d’utilisation.
La maintenance est minimale, le convertisseur ne nécessitant pas d’entretien particulier.
En cas de salissures, il est conseillé de nettoyer immédiatement l’extérieur avec un chiffon humide afin d’éviter le durcissement du béton.
Le convertisseur est garanti contre les défauts de fabrication pour une durée d’un an à compter de la date d’achat.
Les dommages dus à une mauvaise utilisation, un usage excessif, une modification non autorisée ou un entretien non conforme ne sont pas couverts.
Enfin, le convertisseur est accompagné d’un schéma de câblage détaillé (page 10 du manuel) et d’instructions de sécurité et d’utilisation complètes en plusieurs langues, dont le français.
En résumé, le Convertisseur BGF 14 ALTRAD H10-066 est un équipement fiable et robuste, destiné à fournir la tension et la fréquence adaptées pour alimenter les aiguilles vibrantes haute fréquence Altrad Belle, garantissant ainsi un compactage efficace du béton dans les chantiers de construction.
Robuste, il est équipé d’un berceau de protection en acier et bénéficie d’un indice de protection IP 44, assurant une protection contre les projections d’eau. Sa plage de température d’utilisation s’étend de -10°C à +90°C. Ses dimensions sont de 250 mm de largeur, 350 mm de hauteur et 510 mm de longueur, pour un poids de 25 kg.
Le convertisseur est spécifiquement conçu pour alimenter les aiguilles vibrantes haute fréquence Altrad Belle, notamment les modèles BGN+ 35, BGN+ 50, BGN 52 Turbo, BGN 58 Turbo, BGN+ 60, BGN 65 Turbo, BGN+ 70 et BGN 75 Turbo, garantissant ainsi un compactage efficace du béton.
Son fonctionnement est simple via un interrupteur à deux positions (0 pour arrêt, 1 pour marche). Il doit être installé dans un endroit sec, surélevé et à l’abri des vibrations directes. Le démarrage se fait avec les aiguilles vibrantes éteintes. Il doit être raccordé à une terre conforme et protégé par un dispositif de sécurité externe tel qu’un disjoncteur ou un contacteur de puissance.
Le convertisseur est conforme aux normes et directives européennes 2006/42/CE, 89/336/CEE, 93/68/CEE et EN 60204, et il bénéficie des certifications CE garantissant la sécurité et la conformité électromagnétique. La maintenance est minimale, se limitant au nettoyage de l’extérieur avec un chiffon humide en cas de salissures pour éviter le durcissement du béton.
Enfin, il est fourni avec un schéma de câblage détaillé et des instructions de sécurité et d’utilisation en plusieurs langues, dont le français. La garantie couvre les défauts de fabrication pendant un an à compter de la date d’achat.
- Alimentation 230 V / 50 Hz monophasée
- Sortie 42 V 200 Hz 3 phases
- Compatible avec alimentation de 50 ou 60 Hz
- Puissance apparente 1 kVA
- Intensité de sortie 14 A
- Indice de protection IP 44
- Température d’utilisation de -10°C à +90°C
- Dimensions : largeur 250 mm, hauteur 350 mm, longueur 510 mm
- Poids : 25 kg
- Référence fournisseur : H10-066
- Marque : ALTRAD
Avant de mettre en marche le convertisseur, les aiguilles vibrantes doivent être éteintes. Le convertisseur est destiné à alimenter exclusivement les aiguilles vibrantes haute fréquence fabriquées par Altrad Belle, selon les modèles spécifiés.
Le convertisseur doit être positionné dans un endroit sec, surélevé, et éloigné des vibrations directes liées au processus de vibration du béton. Son fonctionnement consiste à transformer la tension monophasée 230 V en une sortie triphasée 42 V à 200 Hz, adaptée à l’alimentation des aiguilles vibrantes.
En cas de dysfonctionnement, il convient de vérifier les éléments suivants : l’état des broches de la prise, l’intégrité du câble, le condensateur, le rupteur thermique, et la température du moteur. Le nettoyage extérieur doit être effectué dès que des projections de béton salissent le convertisseur, en utilisant un chiffon humide pour éviter le durcissement du béton.
La maintenance est minimale et se limite à ce nettoyage extérieur. Toute autre intervention doit se référer à la documentation du fabricant.
Vos produits ALTRAD ont une durée de garantie différente selon la gamme::
- Malaxeurs et matériel de jardin: 2 ans
- Produits de compactage, travail du béton, pompes à câbles et aiguilles / règles vibrantes: 1 an
- Treuils, monte matériaux et bétonnières: 1 an.
Si votre article tombe en panne ou que vous constatez un fonctionnement anormal de votre produit, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new), Il faudra bien préciser les conditions d'utilisation du produit et joindre une photo de la plaque signalétique avec un numéro de série, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
ALTRAD SAINT DENIS
BP 1RUE DE L'INDUSTRIE
42750 - ST DENIS DE CABANNE
France
https://www.altrad-saint-denis.fr/nous-contacter
Questions produits
Quels critères vérifier pour choisir le convertisseur BGF 14 ALTRAD H10-066 ?
Il faut vérifier que le convertisseur est compatible avec une alimentation monophasée 230 V / 50 Hz et qu’il délivre une sortie triphasée 42 V à 200 Hz adaptée aux aiguilles vibrantes haute fréquence Altrad Belle. La puissance apparente de 1 kVA et l’intensité de sortie de 14 A doivent correspondre aux besoins des aiguilles. Vérifiez aussi l’indice de protection IP 44 pour une utilisation en chantier.
Avec quelles aiguilles vibrantes ce convertisseur est-il compatible ?
Le convertisseur BGF 14 est conçu pour alimenter exclusivement les aiguilles vibrantes Altrad Belle des modèles BGN+ 35, BGN+ 50, BGN 52 Turbo, BGN 58 Turbo, BGN+ 60, BGN 65 Turbo, BGN+ 70 et BGN 75 Turbo. L’utilisation d’autres modèles n’est pas recommandée et peut annuler la garantie.
Quelles sont les conditions d’installation à respecter pour le convertisseur BGF 14 ?
Le convertisseur doit être raccordé à une terre conforme et protégé par un dispositif de sécurité externe (disjoncteur, contacteur de puissance, etc.). Il est recommandé de le positionner dans un endroit sec, surélevé et éloigné des vibrations directes. Le démarrage doit se faire avec les aiguilles vibrantes éteintes.
Quelles sont les limites d’utilisation du convertisseur BGF 14 ?
Le convertisseur fonctionne entre -10°C et +90°C avec une alimentation monophasée 230 V / 50 Hz. Il est sensible aux variations de tension et coupures de courant, qui peuvent provoquer un arrêt de sécurité. Il ne doit pas être utilisé en dehors des plages de température et de tension spécifiées.
Quelle maintenance est nécessaire pour ce convertisseur ?
Le convertisseur BGF 14 ne nécessite pas d’entretien particulier. En cas de salissures, nettoyez immédiatement l’extérieur avec un chiffon humide pour éviter le durcissement du béton. Toute autre intervention doit se référer à la documentation constructeur.
Quels sont les signes d’un dysfonctionnement et comment les dépanner ?
Si le convertisseur ne fonctionne pas, vérifiez que les broches de la prise ne sont pas endommagées, que le câble est intact, que le condensateur et le rupteur thermique ne sont pas défectueux, et que le moteur ne surchauffe pas. Un moteur qui tourne lentement ou surchauffe peut indiquer une ventilation obstruée, une surcharge ou une tension d’alimentation incorrecte.
