CORDON DE FIBRE DE CARBONE 25M SIKAWRAP FX-50C - SIKA - 465764
Référence : S354465764
Découvrez CORDON DE FIBRE DE CARBONE 25M SIKAWRAP FX-50C - SIKA - 465764 disponible à l'achat
Les points clés
- Conçu pour le renforcement de structures en béton
- Insensible à la corrosion pour une durabilité accrue
- Léger et facile à manipuler pour un usage pratique
- Installation simple sans besoin de fixation additionnelle
- Conditionnement économique et adapté aux projets
589,12 € TTC 490,93 € HT
Demander un devis gratuit
Etapes du devis :
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Documents techniques :
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents

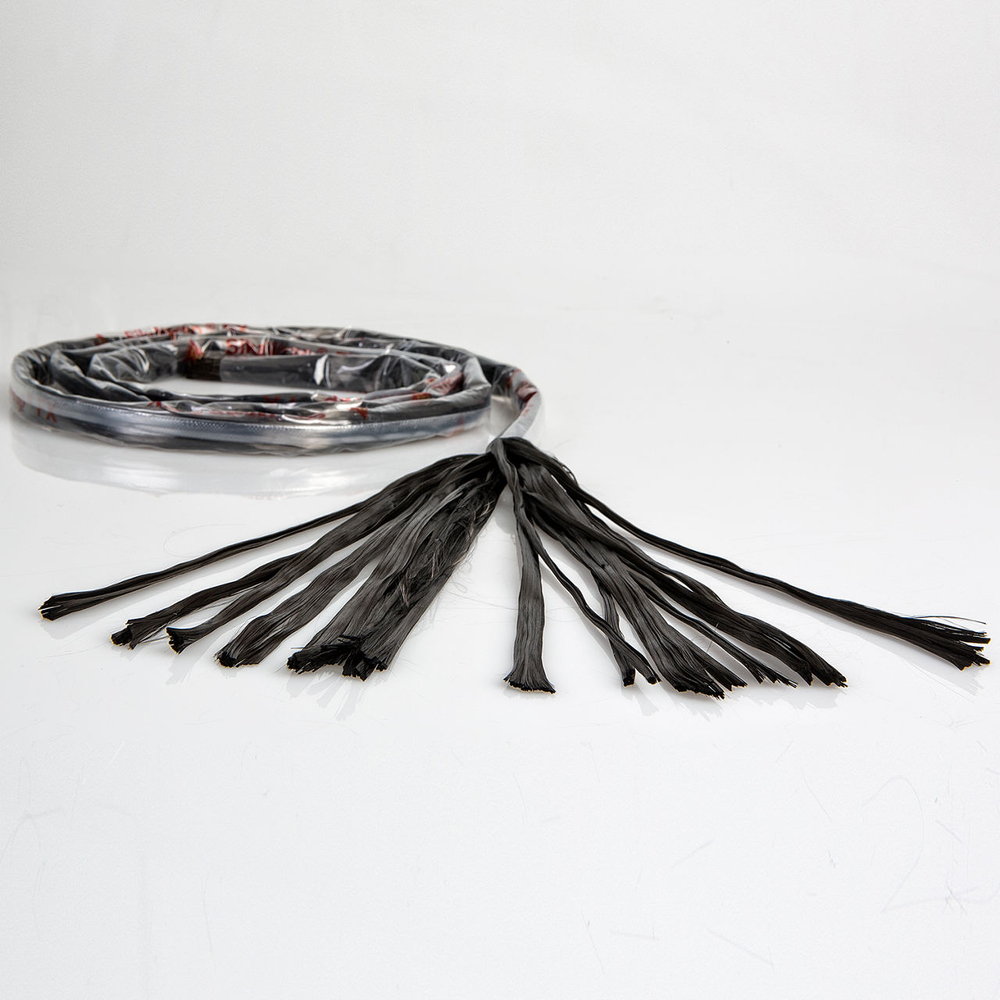

Découvrez le SikaWrap® FX-50C, un cordon de fibre de carbone innovant signé SIKA, parfait pour le renforcement structurel. Ce cordon se compose de fibres de carbone unidirectionnelles enveloppées dans un film plastique, permettant une découpe sur mesure pour créer des mèches d'ancrage adaptées aux tissus SikaWrap®. Conçu pour les professionnels aguerris, le SikaWrap® FX-50C excelle dans le renforcement des structures en béton armé, précontraint et maçonnerie. Grâce à sa capacité à se connecter via la technique NSM, il optimise la solidité des poteaux et dalles. Caractérisé par son insensibilité à la corrosion, sa légèreté et sa facilité d'installation sans système additionnel, il se révèle être une solution multifonctionnelle et économique. Adoptez le SikaWrap® FX-50C pour une durabilité et une solidité incomparables de vos structures.
Le SikaWrap® FX-50C est un cordon de fibres de carbone unidirectionnelles enveloppé dans un film plastique, conçu pour le renforcement structurel et l’ancrage des tissus SikaWrap®. Ce cordon peut être découpé sur mesure pour réaliser des mèches d’ancrage adaptées aux tissus SikaWrap®, utilisées dans le béton armé, le béton précontraint et la maçonnerie. Il permet la connexion des tissus à travers ces matériaux et le renfort flexible par la technique NSM, notamment pour poteaux et dalles.
Ce produit est destiné aux professionnels expérimentés et présente plusieurs avantages majeurs :
- insensibilité à la corrosion,
- légèreté,
- usage multifonctionnel,
- facilité d’installation sans nécessiter de système additionnel de fixation,
- conditionnement adapté et économique.
Le cordon est de couleur noire avec une section transversale d’au moins 28 mm², une masse minimale de 50 g/m, et une densité de fibre sèche de 1,82 g/cm³. Sa durée de conservation est de 5 ans à partir de la date de production, sous réserve de stockage au sec, à l’abri de la poussière et du soleil, dans une plage de température comprise entre +5°C et +35°C.
Les performances mécaniques du cordon sont élevées : module d’élasticité en tension de la fibre sèche à 240 GPa, allongement à la rupture supérieur ou égal à 1,6 %, résistance en traction de la fibre sèche de 4000 MPa. La résistance en traction du stratifié est d’environ 2100 MPa, avec un module d’élasticité en traction d’environ 230 GPa, valeurs obtenues avec des résines d’imprégnation Sikadur®-300 ou Sikadur®-52 Injection.
Le système d’ancrage comprend également des résines d’imprégnation (Sikadur®-300 ou Sikadur®-52 Injection) et de scellement (Sikadur®-330 ou Sika AnchorFix®-3030). La mèche d’ancrage obtenue présente un diamètre d’environ 10 mm. La consommation pour l’imprégnation est comprise entre 110 et 150 g/m, tandis que le scellement dépend des dimensions du trou.
Le produit est conforme aux normes et agréments suivants : Avis Technique CSTB n°3.3/19-1005_V3 SikaWrap®, Concrete Society Technical Report No. 55 (2012) pour le renforcement des structures en béton avec des matériaux composites.
Pour garantir la qualité et la durabilité du renforcement, il est recommandé de faire appel à un bureau d’études qualifié pour le dimensionnement des connecteurs, ainsi qu’à une entreprise expérimentée et formée à l’application des composites PRFC et produits associés. Le support doit être préparé et contrôlé selon les normes en vigueur, notamment la norme NF EN 1504-9, avec un minimum de cohésion superficielle de 1,5 MPa.
Le produit respecte les exigences environnementales, notamment la conformité au LEED v4 MRc 4 (Option 2) pour la divulgation et l’optimisation des ingrédients des matériaux. Il ne contient pas de substances extrêmement préoccupantes selon le règlement REACH.
Enfin, des instructions précises sont fournies pour la préparation du support, la méthode d’application, et la mise en place d’un plan d’assurance qualité sur chantier afin d’assurer la performance et la sécurité du renforcement.
Ce produit est destiné aux professionnels expérimentés et présente plusieurs avantages majeurs :
- insensibilité à la corrosion,
- légèreté,
- usage multifonctionnel,
- facilité d’installation sans nécessiter de système additionnel de fixation,
- conditionnement adapté et économique.
Le cordon est de couleur noire avec une section transversale d’au moins 28 mm², une masse minimale de 50 g/m, et une densité de fibre sèche de 1,82 g/cm³. Sa durée de conservation est de 5 ans à partir de la date de production, sous réserve de stockage au sec, à l’abri de la poussière et du soleil, dans une plage de température comprise entre +5°C et +35°C.
Les performances mécaniques du cordon sont élevées : module d’élasticité en tension de la fibre sèche à 240 GPa, allongement à la rupture supérieur ou égal à 1,6 %, résistance en traction de la fibre sèche de 4000 MPa. La résistance en traction du stratifié est d’environ 2100 MPa, avec un module d’élasticité en traction d’environ 230 GPa, valeurs obtenues avec des résines d’imprégnation Sikadur®-300 ou Sikadur®-52 Injection.
Le système d’ancrage comprend également des résines d’imprégnation (Sikadur®-300 ou Sikadur®-52 Injection) et de scellement (Sikadur®-330 ou Sika AnchorFix®-3030). La mèche d’ancrage obtenue présente un diamètre d’environ 10 mm. La consommation pour l’imprégnation est comprise entre 110 et 150 g/m, tandis que le scellement dépend des dimensions du trou.
Le produit est conforme aux normes et agréments suivants : Avis Technique CSTB n°3.3/19-1005_V3 SikaWrap®, Concrete Society Technical Report No. 55 (2012) pour le renforcement des structures en béton avec des matériaux composites.
Pour garantir la qualité et la durabilité du renforcement, il est recommandé de faire appel à un bureau d’études qualifié pour le dimensionnement des connecteurs, ainsi qu’à une entreprise expérimentée et formée à l’application des composites PRFC et produits associés. Le support doit être préparé et contrôlé selon les normes en vigueur, notamment la norme NF EN 1504-9, avec un minimum de cohésion superficielle de 1,5 MPa.
Le produit respecte les exigences environnementales, notamment la conformité au LEED v4 MRc 4 (Option 2) pour la divulgation et l’optimisation des ingrédients des matériaux. Il ne contient pas de substances extrêmement préoccupantes selon le règlement REACH.
Enfin, des instructions précises sont fournies pour la préparation du support, la méthode d’application, et la mise en place d’un plan d’assurance qualité sur chantier afin d’assurer la performance et la sécurité du renforcement.
"
- Insensible à la corrosion
- Légèreté
- Usage multifonctionnel
- Facilité d’installation, sans système additionnel de fixation
- Conditionnement adapté et économique
Le cordon de fibres de carbone SikaWrap® FX-50C s’utilise en réalisant une découpe à la longueur souhaitée in-situ afin de créer une mèche d’ancrage destinée aux tissus SikaWrap®. Cette mèche d’ancrage est ensuite imprégnée avec une résine spécifique (Sikadur®-300 ou Sikadur®-52 Injection) et scellée dans un trou adapté selon ses dimensions (avec Sikadur®-330 ou Sika AnchorFix®-3030). L’application est réservée à des professionnels expérimentés, qui doivent préparer le support en le rendant propre, sain, exempt de laitance, polluants, graisse, huile, particules friables et anciens revêtements. Le support doit être contrôlé pour sa capacité portante, la cohésion superficielle devant être au minimum égale à 1,5 MPa.
Le principe d’utilisation repose sur le renforcement de structures en béton armé, béton précontraint et maçonnerie par ancrage des tissus SikaWrap® dans ces matériaux. Le cordon est employé pour connecter les tissus à travers le béton ou la maçonnerie, et pour un renfort flexible à engraver selon la technique NSM (Near Surface Mounting) adaptée à des éléments tels que poteaux ou dalles.
En cas de fonctionnement non conforme, il est recommandé de vérifier l’état et la résistance à la traction superficielle du support, ainsi que la condition de non condensation sur celui-ci. Un plan d’autocontrôle doit être mis en place, notamment pour mesurer la dureté shore D des mélanges de résines utilisés et s’assurer que la température du support reste au moins 3°C au-dessus du point de rosée pendant l’application.
Le résultat attendu est un ancrage efficace des tissus SikaWrap® dans le support, contribuant au renforcement structural des ouvrages concernés.
Le principe d’utilisation repose sur le renforcement de structures en béton armé, béton précontraint et maçonnerie par ancrage des tissus SikaWrap® dans ces matériaux. Le cordon est employé pour connecter les tissus à travers le béton ou la maçonnerie, et pour un renfort flexible à engraver selon la technique NSM (Near Surface Mounting) adaptée à des éléments tels que poteaux ou dalles.
En cas de fonctionnement non conforme, il est recommandé de vérifier l’état et la résistance à la traction superficielle du support, ainsi que la condition de non condensation sur celui-ci. Un plan d’autocontrôle doit être mis en place, notamment pour mesurer la dureté shore D des mélanges de résines utilisés et s’assurer que la température du support reste au moins 3°C au-dessus du point de rosée pendant l’application.
Le résultat attendu est un ancrage efficace des tissus SikaWrap® dans le support, contribuant au renforcement structural des ouvrages concernés.
SIKA
84 Rue Edouard Vaillant
93550 - LE BOURGET
France
advpro-ouest@fr.sika.com
Questions produits
À quoi sert le cordon de fibre de carbone SikaWrap® FX-50C ?
Ce cordon est utilisé pour le renforcement des structures en béton armé, béton précontraint et maçonnerie. Il sert à réaliser des mèches d’ancrage pour les tissus SikaWrap®, permettant leur connexion à travers le béton ou la maçonnerie, et offre un renfort flexible selon la technique NSM (Near Surface Mounting).
Quelles sont les principales caractéristiques techniques du SikaWrap® FX-50C ?
Le cordon est constitué de fibres de carbone unidirectionnelles enveloppées dans un film plastique. Il est insensible à la corrosion, léger, multifonctionnel et s’installe facilement sans système additionnel de fixation. Sa section transversale est d’au moins 28 mm² et sa masse minimale est de 50 g/m.
Quelles conditions doit respecter le support avant l’application ?
Le support doit être propre, sain, exempt de laitance, polluants, graisse, huile, particules friables et anciens revêtements. Sa capacité portante doit être contrôlée, avec une cohésion superficielle minimale de 1,5 MPa conformément à la norme NF EN 1504-9 relative à la réparation des structures en béton.
Quelles sont les recommandations pour la mise en œuvre du SikaWrap® FX-50C ?
La mèche d’ancrage doit être découpée à la longueur souhaitée, imprégnée avec une résine spécifique (Sikadur®-300 ou Sikadur®-52 Injection) puis scellée dans un trou adapté avec Sikadur®-330 ou Sika AnchorFix®-3030. L’application est réservée à des professionnels expérimentés et un plan d’autocontrôle doit être mis en place pour vérifier notamment la résistance du support et la température pendant la pose.
Quelles limitations et précautions sont associées à ce produit ?
Le dimensionnement des connecteurs doit être réalisé par un bureau d’études qualifié. L’entreprise applicatrice doit être expérimentée et formée à l’application de ces composites. La température du support doit rester au moins 3°C au-dessus du point de rosée pendant l’application, et un contrôle régulier de la dureté shore D des résines est nécessaire.
