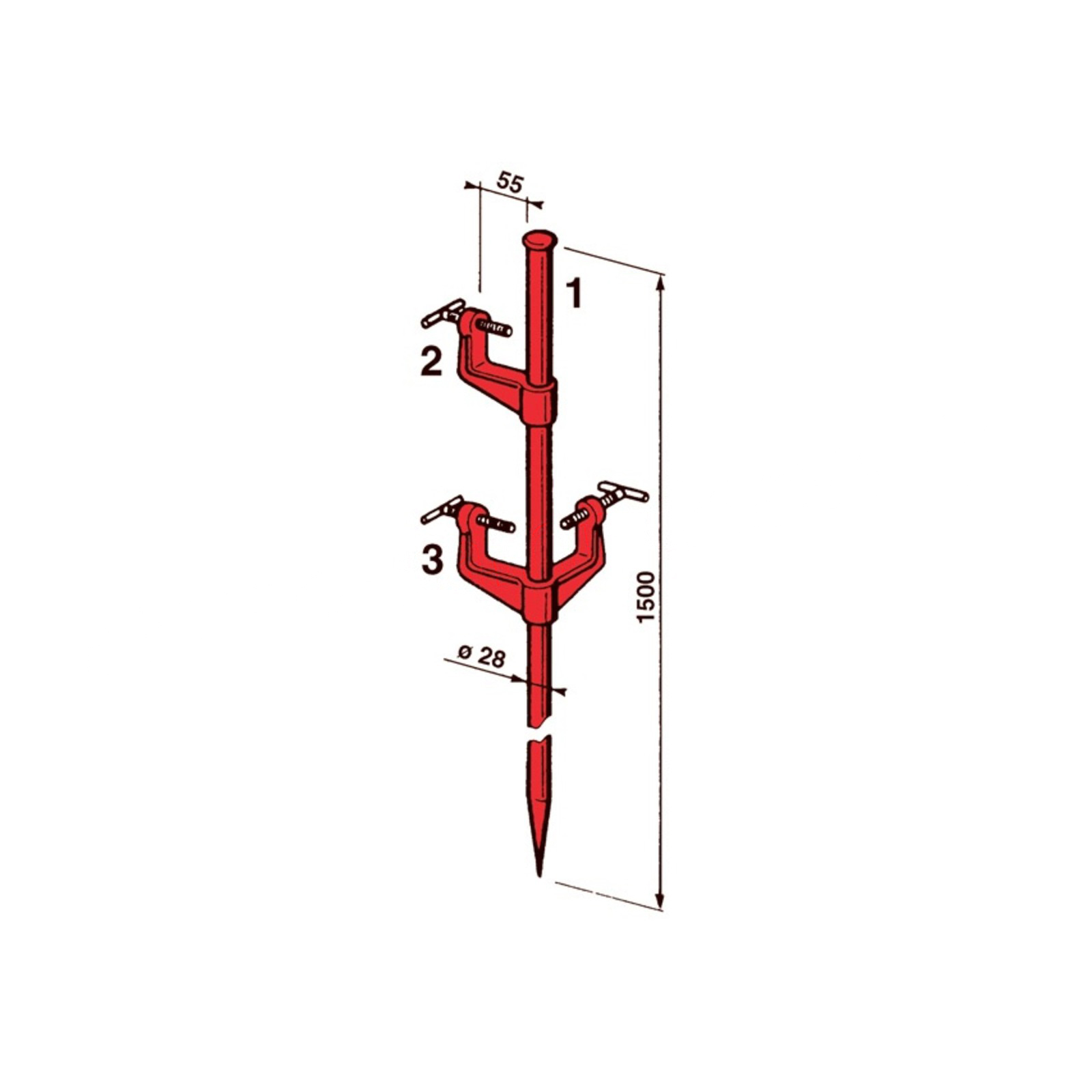

Coulisseau d'angle acier ALTRAD P6694SN

Le Coulisseau d'angle acier ALTRAD P6694SN est un piquet d'implantation en acier peint, d'une longueur de 1,50 m.

Ce coulisseau est conçu pour être utilisé comme élément de fixation d'angle dans des systèmes de garde-corps temporaires destinés à la protection contre les chutes sur chantiers.
Il existe en version simple ou d'angle, en aluminium ou en acier peint, avec un poids de 0,8 kg pour le modèle d'angle en acier.

Le produit est fabriqué en acier peint de qualité S235 JR G2 avec une structure tubulaire robuste.
Il comprend un montant vertical tubulaire de section circulaire de 40 mm de diamètre et 2 mm d'épaisseur, auquel sont soudés des supports pour fixer les éléments horizontaux (garde-corps principal, intermédiaire et plinthe).
La pince de fixation est constituée de tubulaires carrés (40 x 40 mm et 35 x 35 mm) et d'une tige filetée M14 permettant un serrage réglable par manivelle, avec une ouverture maximale de 52 cm.

Ce coulisseau est destiné à être fixé sur des surfaces horizontales ou verticales, telles que balcons, terrasses, escaliers et toits en béton, avec une inclinaison maximale de 10°.
Il permet d'assurer une protection temporaire contre les chutes en supportant les charges liées à une personne s'appuyant ou chutant vers le dispositif.
L'utilisateur doit vérifier la solidité de l'ancrage selon l'état du bâtiment et les charges transférées.

Les conditions d'utilisation recommandent une hauteur de travail maximale de 40 m, une vitesse de vent ne dépassant pas 30 m/s, et un espacement maximal entre montants de 1,5 m.
Les éléments horizontaux doivent être conformes à la norme EN 13374 : 2013, avec des tubes en acier S235 de diamètre 33,7 mm et épaisseur 2,5 mm pour les garde-corps principaux et intermédiaires, et des planches en sapin classe C16 de 150 x 30 mm pour la plinthe.
L'ouverture entre éléments horizontaux doit empêcher le passage d'une sphère de 470 mm de diamètre.

Le montage s'effectue en fixant la pince sur le bord de la dalle par serrage manuel (couple de 30 N·m), puis en insérant le montant tubulaire.
Les éléments horizontaux sont ensuite positionnés et fixés à l'aide de clous ou vis.
Le démontage se fait dans l'ordre inverse, en desserrant la pince par rotation antihoraire.

Le produit doit être manipulé avec précaution, en portant des équipements de protection individuelle.
Il doit être stocké dans un endroit sec, à l'abri de l'humidité et des agents corrosifs, en évitant tout choc ou contact avec des arêtes vives.

L'entretien consiste à vérifier régulièrement l'absence de corrosion, de déformations ou de dommages, à graisser les pièces mobiles et à nettoyer soigneusement après usage.
Le coulisseau doit être inspecté annuellement par du personnel compétent.
En cas de chute arrêtée par le dispositif, il doit être retiré du service et contrôlé avant réutilisation.

Ce produit est conforme à la norme EN 13374 : 2013 relative aux garde-corps périphériques temporaires de classe A, garantissant la sécurité et la résistance aux charges prévues.

Références et caractéristiques principales :
- Référence coulisseau angle acier : P6694SN
- Longueur : 1,50 m
- Poids : 0,8 kg
- Matériau : acier peint S235 JR G2
- Ouverture maximale pince : 52 cm
- Espacement maximal entre montants : 1,5 m
- Compatible avec garde-corps en tubes acier Ø33,7 mm ép. 2,5 mm et planches sapin 150 x 30 mm

Ce résumé intègre les informations issues de la fiche produit ainsi que des manuels techniques ALTRAD Saint Denis consultés (notamment pages 1 et 5 du document piquet d’implantation et pages 3 à 20 du manuel garde-corps MH 78 C/L), garantissant un descriptif complet, structuré et conforme aux normes en vigueur.
