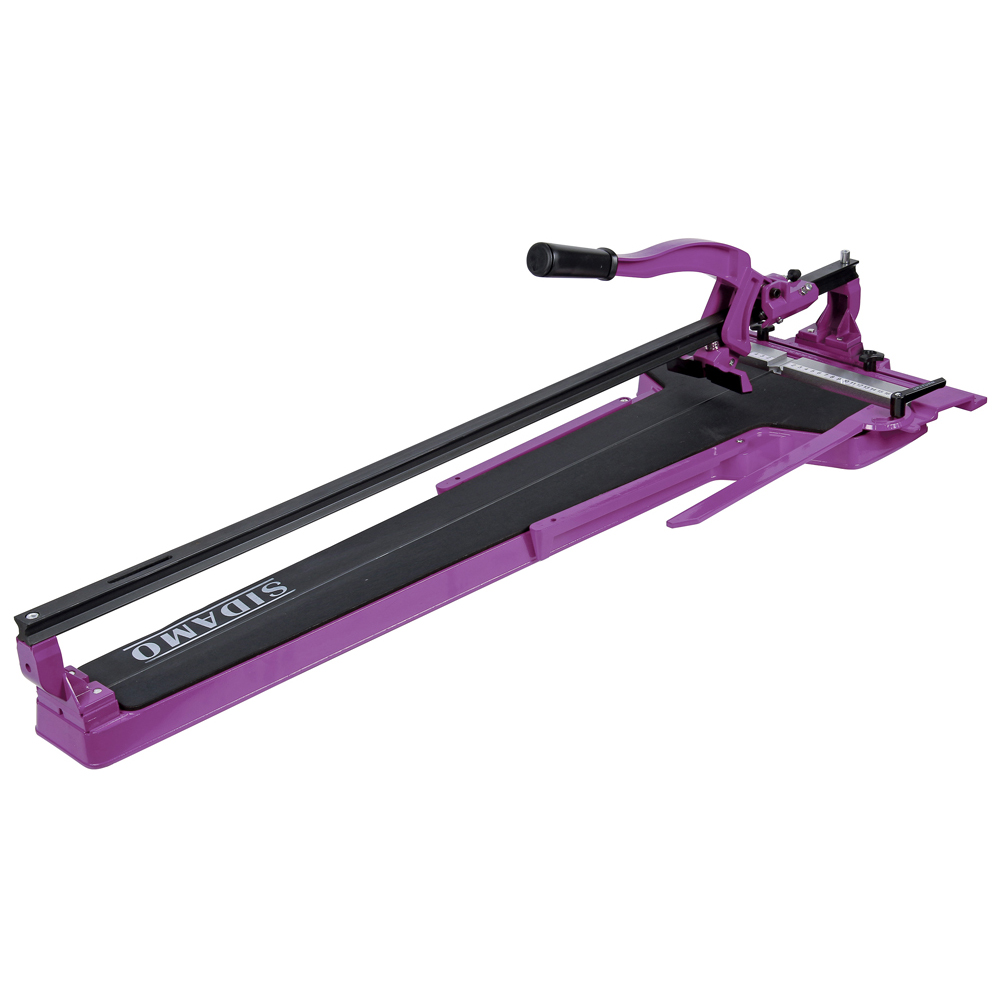

Coupe carreaux manuel EXPERT CC 1000 Découpe manuelle à sec de carrelage SIDAMO - 20116198
Découvrez Coupe carreaux manuel EXPERT CC 1000 Découpe manuelle à sec de carrelage SIDAMO - 20116198 disponible à l'achat
- Découpe précise pour carreaux jusqu'à 14 mm d'épaisseur
- Glissement fluide grâce à 6 roulements à billes
- Verrouillage magnétique pour une main libre
- Molette carbure titane diamètre 22 mm durable
- Supporte grands formats avec bras latéraux en aluminium
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
PRO ? : DIVISEZ VOS FRAIS DE LIVRAISON PAR 2 !
Profitez de -50 % sur votre livraison dès 600 € TTC d'achat avec votre compte PRO.
-
Paiement sécurisé -
Des experts techniques -
Retour facile sous 14 jours*
Caractéristiques techniques
Hauteur (cm)
26.00
Largeur (cm)
36.00
Longueur (cm)
130.00
Poids net (Kg)
13.20
Largeur carreaux (mm)
1000
Carreau en diagonale (mm)
700 x 700
Epaisseur carreaux (mm)
14
Dimensions base (mm)
1240 x 340 x 50
Dimensions molettes Ø x épaisseur (mm)
22 x 6 x 5
Puissance séparateur (kg)
800
Description
Découpe avec grande précision
Carreaux d'épaisseur standard jusqu'à 14 mm
Mono rail en « X » haute rigidité
Système de casse guidé sur 6 roulements à billes pour un glissement parfait et précis
Séparateur avec butée magnétique pour un verrouillage et déverrouillage d'une seule main
Molette carbure diamètre 22 mm revêtue au titane
Molette carbure montée sur roulement à billes
Plateaux mousses renforcés en caoutchouc
Base en alliage d’aluminium moulé
Butée latérale avec règle angulaire
Bras latéraux en aluminium pour supporter les grands formats de carreaux
Livrée avec : Livrée avec :
- housse de transport
- molette carbure revêtue titane diamètre 22 mm pour grès cérame
- butée graduée
- règle orientable
Guide d'utilisation
Ensuite, le séparateur mobile est positionné sur la pièce à couper, maintenu par sa butée magnétique. En abaissant le bras de levier, une pression de séparation est exercée proche de la règle, permettant de casser le carrelage net en suivant la ligne de coupe. La butée latérale orientable peut être réglée pour réaliser des coupes droites à 90° ou des coupes diagonales entre 60° et 90°. Pour une coupe en courbe, il faut tracer la ligne au crayon, rayer la pièce en la tournant manuellement, puis séparer la pièce comme indiqué.
L’utilisation doit toujours respecter les prescriptions de sécurité, notamment le port de gants de protection, et il ne faut pas exercer de pression excessive sur la molette pour ne pas réduire la durée de vie de l’outil et du matériel. Le coupe-carreaux doit être stable et bien positionné avant utilisation.
En cas de dysfonctionnement, vérifier l’état de la molette et son bon montage. L’entretien régulier consiste à nettoyer les poussières et déchets de coupe, lubrifier le monorail et le levier, et stocker le matériel dans sa housse, dans un endroit sec et hors de portée des enfants. La molette doit être contrôlée périodiquement et remplacée si elle est endommagée, en utilisant uniquement des modèles recommandés par SIDAMO.
FAQ : Questions / Réponses :
Quelles sont les caractéristiques techniques principales du coupe-carreaux manuel EXPERT CC 1000 ?
Le coupe-carreaux permet une découpe manuelle à sec de carrelage avec une précision élevée. Il peut couper des carreaux jusqu’à 14 mm d’épaisseur, avec une largeur maximale de 1000 mm et une diagonale jusqu’à 700 x 700 mm. Il dispose d’un système de casse guidé sur 6 roulements à billes et d’une molette carbure revêtue titane de 22 mm montée sur roulement à billes.
Comment fonctionne le système de coupe et de séparation sur ce matériel ?
Le système de casse est guidé par six roulements à billes pour garantir un glissement précis. Le séparateur est équipé d’une butée magnétique assurant un verrouillage et un déverrouillage d’une seule main, avec une puissance de séparation de 800 kg. La butée latérale est réglable en angle pour effectuer des coupes droites ou diagonales.
Quels sont les éléments livrés avec le coupe-carreaux EXPERT CC 1000 ?
Le matériel est livré avec une housse de transport, une molette carbure revêtue titane Ø 22 mm adaptée pour la céramique émaillée et le grès cérame, une butée graduée et une règle orientable.
Quelles sont les précautions de sécurité spécifiques à respecter lors de l’utilisation ?
Il est impératif de porter des gants de protection. Ne pas placer les doigts près de la molette de coupe. Ne pas exercer une pression excessive lors de la coupe afin de ne pas réduire la durée de vie de la molette et du matériel. Ne pas utiliser de molette endommagée et toujours employer des molettes recommandées par SIDAMO. Le matériel doit être utilisé uniquement par des personnes formées et autorisées.
Comment s’effectue l’entretien et le remplacement de la molette ?
Le coupe-carreaux doit être nettoyé régulièrement pour éviter l’accumulation de poussières et déchets de coupe. Le monorail et le levier doivent être lubrifiés après chaque utilisation. La molette doit être contrôlée et remplacée si elle est endommagée, en utilisant uniquement des molettes SIDAMO de mêmes dimensions. Le remplacement se fait en dévissant la vis, retirant la molette usée, insérant la nouvelle et revisser la vis en s’assurant du bon montage.
