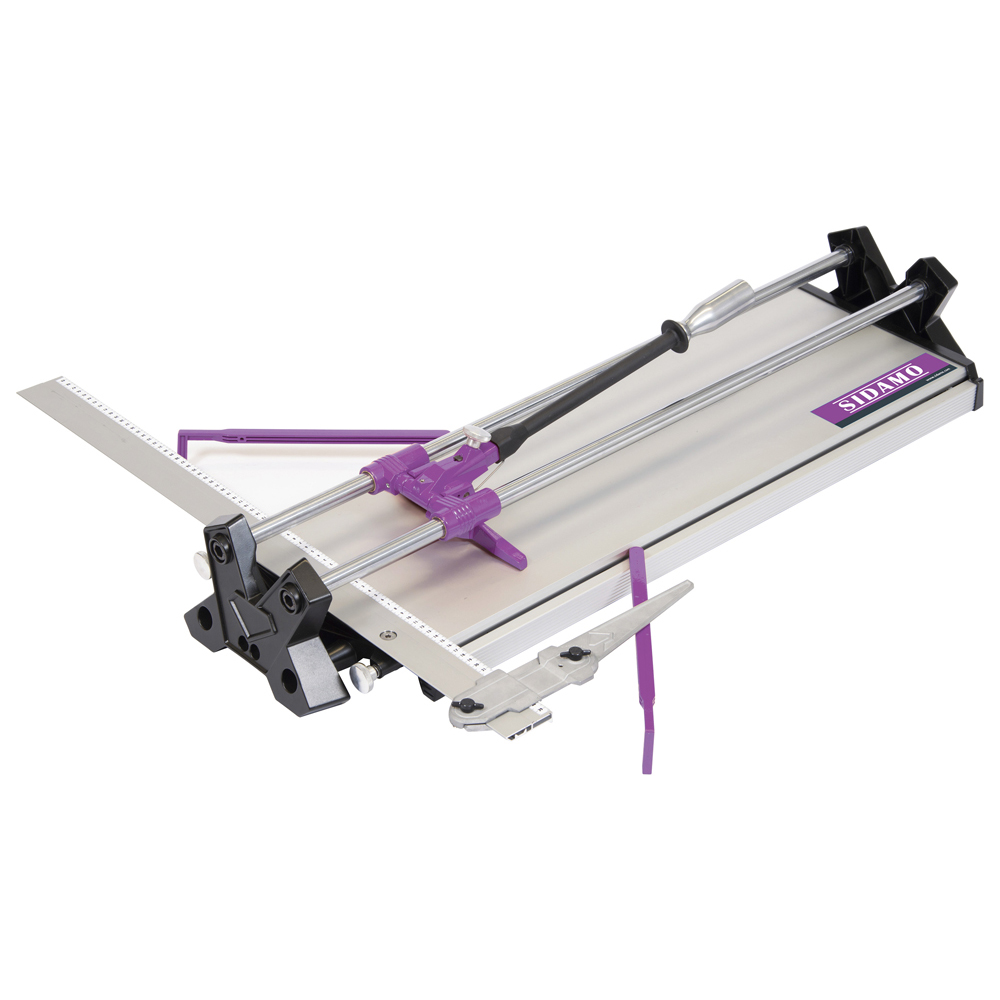

Coupe carreaux manuel PRO CC 750 : découpe manuelle à sec de carrelage SIDAMO - 20116191
Référence : S06620116191
Découvrez Coupe carreaux manuel PRO CC 750 : découpe manuelle à sec de carrelage SIDAMO - 20116191 disponible à l'achat
- Découpe précise de carreaux jusqu’à 750 mm de large
- Manipulation à une main pour un gain de temps
- Châssis en aluminium massif pour une grande rigidité
- Molette carbure titane pour une longue durée de coupe
- Supports latéraux adaptés aux grands formats
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Découpe intensive de carreaux céramiques de forte épaisseur.
Système de casse par verrouillage et déverrouillage du séparateur intégré à la poignée: l’exécution des coupes est facilitée par une manipulation à une seule main du verrouillage et déverrouillage du séparateur, gain de temps, sécurité renforcée.
Châssis haute rigidité: les plateaux aluminium sont portés sur un châssis entièrement en aluminium massif et une poutre centrale en acier chromé.
Guides en aciers chromés et rectifiés, diamètres 20 mm pleins.
Système à double guide pour une vue alignée sur le tracé.
Molette de coupe positionnée devant le séparateur dégageant la vue du tracé.
Molette de coupe interchangeable au carbure de tungstène revêtement titane.
Large règle d'appui de 800 mm pour des coupes précises
Supports latéraux pour les grands formats.
Livrée avec : Livrée avec :
- mallette de transport
- molettes diamètre 10 et 18 mm au carbure revêtues titane pour grès cérame
- butée graduée
- règle d'appui
Il est équipé d’un système de casse par verrouillage et déverrouillage du séparateur intégré à la poignée, permettant une manipulation à une seule main, ce qui améliore la sécurité et la rapidité d’exécution. Le système à double glissière assure une vue parfaitement alignée sur le tracé de coupe. Les guides sont en acier chromé et rectifié, avec des diamètres pleins de 20 mm, garantissant robustesse et précision.
Le châssis est en aluminium massif avec une poutre centrale en acier chromé, offrant une haute rigidité. Les plateaux en aluminium sont montés sur ressorts pour une meilleure adaptation lors de la coupe. La large règle d'appui de 800 mm et la butée latérale graduée et orientable permettent des coupes droites, diagonales et en courbe avec précision. Les molettes de coupe sont en carbure de tungstène avec revêtement titane, de diamètre 10 mm pour la céramique émaillée et 18 mm pour le grès cérame, assurant une longue durée de vie et une efficacité optimale.
Le coupe-carreaux supporte une puissance de séparation jusqu’à 1500 kg et dispose de bras latéraux pour soutenir les grands formats de carreaux. Il est livré complet avec une valise de transport, deux molettes (Ø 10 et 18 mm), une règle d'appui, et une butée latérale graduée orientable.
Les dimensions de la base sont de 775 x 280 x 30 mm, le poids est de 12 kg sans valise et 20,5 kg avec valise. La valise facilite la manutention, le transport et le stockage dans un endroit sec et sécurisé.
L’utilisation se fait avec des précautions particulières : port de gants obligatoire, nettoyage régulier pour éviter l’accumulation de poussières et débris, et lubrification des glissières. Le remplacement des molettes doit se faire avec des pièces d’origine SIDAMO, en suivant la procédure recommandée pour garantir la sécurité et la performance.
Ce matériel est garanti 3 ans, avec une extension possible d’un an supplémentaire sous condition d’enregistrement dans les 30 jours suivant l’achat. La garantie couvre la réparation ou le remplacement des pièces défectueuses après expertise, hors consommables et accessoires.
En résumé, le PRO CC 750 est un coupe-carreaux manuel robuste, précis et conçu pour un usage professionnel intensif, offrant des fonctionnalités avancées pour faciliter la découpe de carreaux épais et grands formats, tout en garantissant sécurité et confort d’utilisation.
Hauteur (cm)
15.00
Largeur (cm)
31.00
Longueur (cm)
96.50
Poids net (Kg)
11.80
Largeur carreaux (mm)
750
Carreau en diagonale (mm)
530 x 530
Epaisseur carreaux (mm)
20
Dimensions base (mm)
775 x 280
Dimensions molettes Ø x épaisseur (mm)
10 x 3 et 18 x 3
Puissance séparateur (kg)
1500
Le système de casse est actionné par un verrouillage et déverrouillage du séparateur intégré à la poignée, permettant une manipulation à une seule main. Ce procédé facilite l’exécution des coupes tout en assurant une meilleure sécurité. Le coupe-carreaux permet de réaliser des coupes droites à 90°, des coupes diagonales réglables entre 90° et 60° grâce à la butée latérale orientable, ainsi que des coupes en courbe en suivant un tracé dessiné au crayon.
Pour les grands formats, les bras latéraux sont ouverts afin de soutenir le carreau. L’ensemble de la découpe doit être réalisé avec précaution pour éviter tout contact avec la molette, en particulier en portant des gants de protection. Il est recommandé de ne pas exercer une pression excessive sur l’outil, car cela ne prolonge pas la durée de vie de la molette ni n’améliore la qualité de la coupe.
Le matériel doit être stable et toutes les pièces mobiles doivent fonctionner correctement avant utilisation. En cas de dysfonctionnement, il faut vérifier l’état de la molette et du matériel. Le remplacement des molettes doit se faire avec des pièces d’origine, en suivant la procédure de démontage et montage indiquée.
Le coupe-carreaux est destiné à un usage intensif et doit être utilisé dans des conditions propres, en nettoyant régulièrement les poussières et débris, ainsi qu’en lubrifiant les glissières pour garantir une coupe optimale. Après usage, le matériel doit être stocké dans sa valise, dans un endroit sec et hors de portée des enfants.
Ainsi, l’utilisation du PRO CC 750 consiste en un enchaînement d’étapes précises : positionnement du carreau, réglage de la butée, rayage avec la molette, positionnement et action du séparateur pour casser le carreau, et éventuellement soutien des grands formats avec les bras latéraux, tout en respectant les consignes de sécurité et d’entretien.
Votre produit SIDAMO est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new), Il faudra bien préciser les conditions d'utilisation du produit. Le numéro de série est obligatoire pour traiter votre demande, lorsque celle -ci concerne une machine, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SIDAMO
ZI DES GAILLETROUS
41260 - LA CHAUSEE ST VICTOR
France
sav@sidamo.com
Questions produits
Quelles sont les dimensions maximales des carreaux que ce coupe-carreaux peut découper ?
Le PRO CC 750 permet de découper des carreaux jusqu’à 750 mm de largeur et en diagonale jusqu’à 530 x 530 mm, avec une épaisseur maximale de 20 mm.
Comment fonctionne le système de casse du séparateur intégré ?
Le système de casse est actionné par un verrouillage et déverrouillage du séparateur intégré à la poignée, permettant une manipulation à une seule main pour faciliter la coupe en toute sécurité et rapidité.
Quels types de molettes sont fournis et pour quels matériaux sont-elles adaptées ?
Le coupe-carreaux est livré avec deux molettes en carbure de tungstène revêtues titane : une de 10 mm pour la céramique émaillée et une de 18 mm pour le grès cérame, assurant une longue durée de vie et une efficacité optimale.
Quels sont les éléments techniques garantissant la précision de coupe ?
Le système à double glissière avec guides en acier chromé et rectifié, ainsi que la large règle d’appui de 800 mm et la butée latérale graduée orientable, permettent un alignement parfait sur le tracé et des coupes précises, droites, diagonales ou en courbe.
Quelles précautions de sécurité spécifiques doivent être respectées lors de l’utilisation ?
Il est impératif de porter des gants de protection, de ne pas exercer une pression excessive sur la molette, d’éviter de placer les doigts près de la molette, de ne pas utiliser de molette endommagée et de respecter les consignes de nettoyage et lubrification réguliers pour garantir la sécurité et la longévité du matériel.
Comment se fait le remplacement des molettes ?
Le remplacement se fait en dévissant la poignée de serrage, en retirant la molette usée, puis en insérant une nouvelle molette de même dimension et masse recommandée par SIDAMO, en serrant correctement la poignée pour assurer un bon maintien.
Dans quels contextes ce coupe-carreaux est-il le plus adapté ?
Ce matériel est conçu pour un usage intensif en découpe manuelle à sec de carreaux céramiques, notamment ceux d’épaisseur standard jusqu’à 20 mm, avec une grande précision, adapté aux grands formats grâce aux bras latéraux de support.
