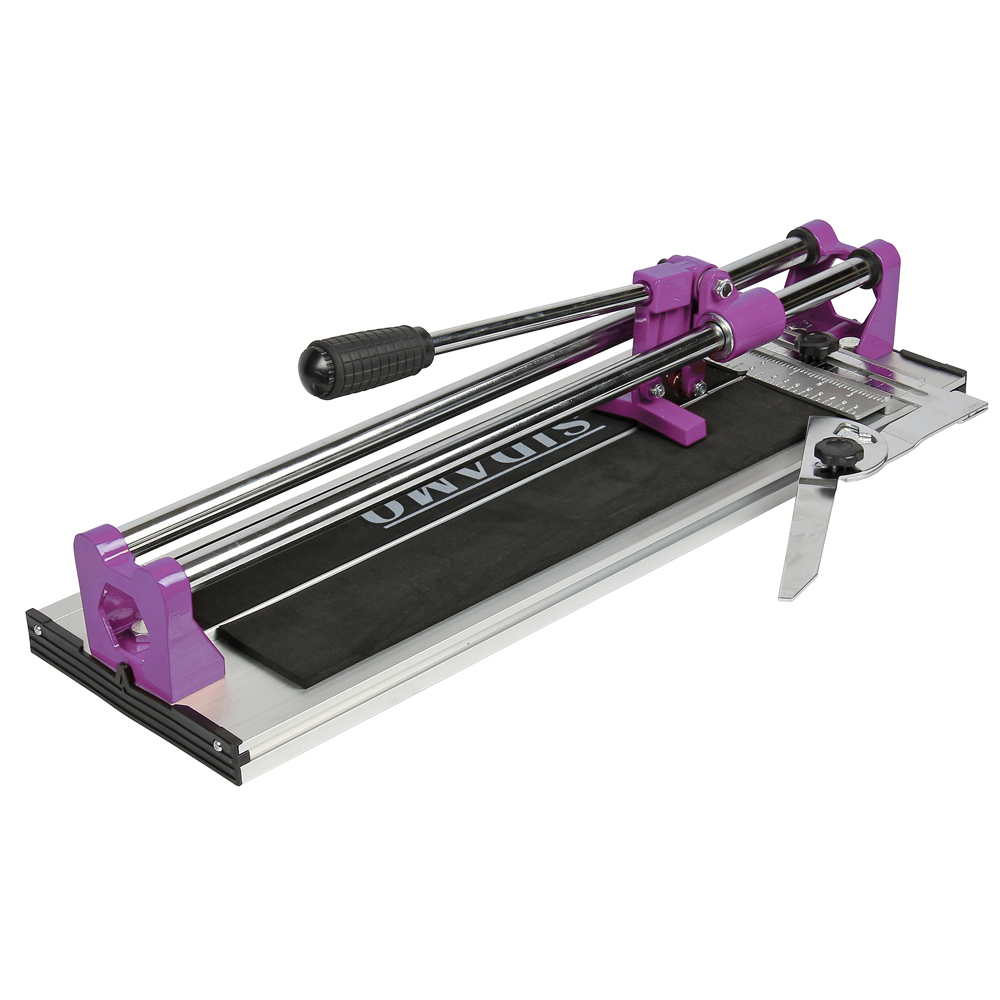

Coupe carreaux manuel STAR CC 430 Découpe manuelle à sec de carrelage SIDAMO - 20116194
Référence : S06620116194
Découvrez Coupe carreaux manuel STAR CC 430 Découpe manuelle à sec de carrelage SIDAMO - 20116194 disponible à l'achat
- Découpe précise jusqu’à 12 mm d’épaisseur
- Guide sur douilles à billes pour un usage doux
- Butée réglable pour coupes droites et diagonales
- Base aluminium légère et rigide
- Séparateur mobile avec 400 kg de puissance
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Découpe avec grande précision
Carreaux d'épaisseur standard jusqu'à 12 mm
Guide de coupe sur douilles à billes pour une utilisation douce et précise
Butée latérale avec réglage angulaire pour coupes droites et diagonales
Base en aluminium extrudé assurant rigidité et légèreté
Molette au carbure revêtue titane diamètre 22 mm
Séparateur mobile
Livrée avec : Livrée avec :
- molette carbure revêtue titane diamètre 22 mm pour céramique émaillée et grès cérame
- butée graduée
- règle orientable
Ce matériel est équipé d’un guide de coupe monté sur douilles à billes assurant une utilisation douce et précise, ainsi que d’une butée latérale réglable angulairement pour réaliser des coupes droites et diagonales. La base est en aluminium extrudé, garantissant rigidité et légèreté, avec un support de glissières métalliques renforcées. La molette de coupe est en carbure avec un revêtement titane de 22 mm de diamètre, montée sur roulement à billes, et la puissance du séparateur mobile est de 400 kg.
Le coupe-carreaux est livré avec une housse de transport, une molette carbure revêtue titane adaptée à la céramique émaillée et au grès cérame, une règle orientable et une butée latérale graduée. Ses dimensions totales sont de 625 x 200 x 170 mm pour un poids de 4,4 kg.
Le fonctionnement repose sur une découpe manuelle où l’utilisateur positionne le carrelage sur le plateau contre la règle fixe, règle la butée latérale selon l’angle désiré (droite, diagonale ou courbe), puis effectue le rayage à l’aide de la molette. La séparation du carreau s’obtient en abaissant le bras de levier sur le séparateur mobile. La découpe doit être réalisée avec précaution, en évitant toute pression excessive, et le port de gants de protection est obligatoire.
Pour l’entretien, il est recommandé de nettoyer régulièrement le matériel afin d’éviter l’accumulation de poussières et de déchets, de lubrifier les glissières métalliques et le levier, et de stocker le coupe-carreaux dans sa housse, dans un endroit sec et hors de portée des enfants. La molette doit être contrôlée périodiquement et remplacée par un modèle identique recommandé par SIDAMO, en suivant une procédure précise de démontage et montage.
Le coupe-carreaux manuel STAR CC 430 est livré complet, prêt à l’emploi, avec une garantie de 2 ans couvrant les pièces défectueuses après expertise, à condition de respecter les consignes d’utilisation, d’entretien et de sécurité. Toute utilisation non conforme ou modification annule la garantie.
En résumé, ce coupe-carreaux allie précision, robustesse et facilité d’utilisation pour des découpes manuelles de carrelage adaptées aux travaux d’appoint, avec un équipement complet et des recommandations de sécurité et d’entretien détaillées.
Hauteur (cm)
17.00
Largeur (cm)
20.00
Longueur (cm)
62.50
Poids net (Kg)
4.26
Largeur carreaux (mm)
430
Carreau en diagonale (mm)
300 x 300
Epaisseur carreaux (mm)
12
Dimensions base (mm)
625 x 200 x 25
Dimensions molettes Ø x épaisseur (mm)
22 x 6 x 6
Puissance séparateur (kg)
400
Ensuite, le séparateur mobile est positionné sous la ligne de coupe, et le bras de levier est abaissé pour exercer une pression qui sépare le carreau le long du trait de rayage. Pour une coupe en courbe, l’utilisateur trace d’abord la ligne de coupe au crayon, puis raye la pièce en la tournant manuellement suivant ce tracé avant de la séparer.
L’utilisation requiert de ne pas exercer une pression excessive sur la molette, car cela ne facilite pas la coupe et réduit la durée de vie de l’outil. Le port de gants de protection est obligatoire lors de la manipulation et de la coupe.
Ce matériel est destiné à un usage d’appoint pour la découpe manuelle à sec de carrelage d’épaisseur standard jusqu’à 12 mm. Les découpes peuvent atteindre une largeur maximale de 430 mm et une coupe en diagonale jusqu’à 300 x 300 mm. La butée latérale est réglable en angle pour permettre différentes formes de coupe.
En cas de dysfonctionnement, il est important de vérifier l’état de la molette de coupe et son montage. La molette doit être remplacée par un modèle identique recommandé, en suivant la procédure de démontage et remontage : dévisser l’écrou, retirer la vis de l’axe, enlever la molette usée, insérer la nouvelle molette, remettre la vis et revisser l’écrou. Le port de gants est également recommandé pour ces opérations.
Le matériel doit être maintenu propre en nettoyant régulièrement les poussières et déchets de coupe, en lubrifiant les glissières métalliques et le levier, et en stockant le coupe-carreaux dans sa housse, dans un endroit sec et hors de portée des enfants.
Ainsi, le résultat attendu est une découpe précise, nette et adaptée aux travaux d’appoint, réalisée par un enchaînement d’actions manuelles simples, dans le respect des réglages et précautions indiqués.
Votre produit SIDAMO est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new), Il faudra bien préciser les conditions d'utilisation du produit. Le numéro de série est obligatoire pour traiter votre demande, lorsque celle -ci concerne une machine, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SIDAMO
ZI DES GAILLETROUS
41260 - LA CHAUSEE ST VICTOR
France
sav@sidamo.com
Questions produits
Quelles sont les caractéristiques techniques principales du coupe-carreaux manuel STAR CC 430 ?
Ce coupe-carreaux manuel permet une découpe précise à sec de carrelage jusqu’à 12 mm d’épaisseur, avec une largeur maximale de coupe de 430 mm et une coupe diagonale jusqu’à 300 x 300 mm. Il est équipé d’un guide de coupe sur douilles à billes, d’une butée latérale réglable angulairement pour coupes droites et diagonales, et d’une molette au carbure revêtue titane de 22 mm montée sur roulement à billes. La puissance du séparateur mobile est de 400 kg.
Comment se réalise la coupe avec ce matériel ?
Le carrelage est positionné sur le plateau contre la règle fixe, puis la butée latérale est réglée selon l’angle désiré (droite, diagonale ou courbe). La molette est utilisée pour rayer la surface en une ou plusieurs passes, selon la rugosité ou la taille du carreau. La séparation s’effectue en abaissant le bras de levier sur le séparateur mobile, appliquant une pression proche de la règle pour casser le carreau sur la ligne de coupe.
Quelles sont les consignes de sécurité spécifiques à respecter lors de l’utilisation ?
Le port de gants de protection est obligatoire. Il faut éviter de placer les doigts près de la molette de coupe et ne pas exercer de pression excessive sur l’outil. Il est interdit de toucher la molette en mouvement et d’utiliser une molette endommagée. Le matériel doit être utilisé uniquement par des personnes ayant lu et compris la notice d’instructions, et aucune modification ne doit être effectuée.
Quels sont les éléments à vérifier avant la première utilisation ?
Il est nécessaire de s’assurer que le coupe-carreaux est bien positionné et stable, que les pièces mobiles fonctionnent correctement sans être endommagées, que la molette est en bon état, et que le matériel fonctionne parfaitement à vide.
Quelles sont les recommandations d’entretien pour garantir la durabilité et la performance ?
Il faut nettoyer régulièrement le coupe-carreaux pour éviter l’accumulation de poussières et de déchets de coupe, lubrifier les glissières métalliques et le levier après chaque utilisation. Le matériel doit être stocké dans sa housse, dans un endroit sec et hors de portée des enfants. La molette doit être contrôlée périodiquement et remplacée par un modèle identique recommandé par SIDAMO en suivant la procédure de démontage et montage décrite.
