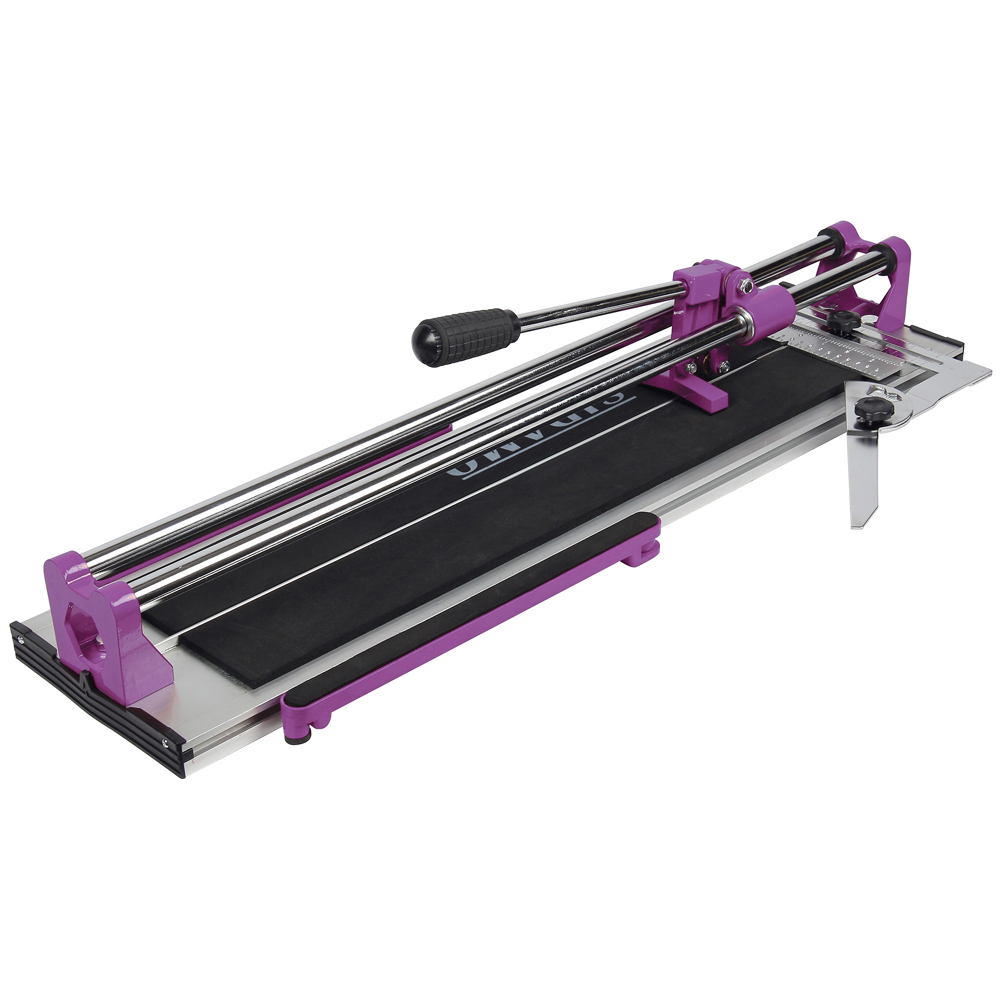

Coupe carreaux manuel STAR CC 600 Découpe manuelle à sec de carrelage SIDAMO - 20116195
Référence : S06620116195
Découvrez Coupe carreaux manuel STAR CC 600 Découpe manuelle à sec de carrelage SIDAMO - 20116195 disponible à l'achat
- Découpe précise jusqu’à 12 mm d’épaisseur
- Guide sur douilles à billes pour une utilisation douce
- Base en aluminium légère et rigide
- Séparateur avec puissance de 400 kg
- Livré avec molette carbure revêtue titane
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Découpe avec grande précision
Carreaux d'épaisseur standard jusqu'à 12 mm
Guide de coupe sur douilles à billes pour une utilisation douce et précise
Butée latérale avec réglage angulaire pour coupes droites et diagonales
Base en aluminium extrudé assurant rigidité et légèreté
Molette au carbure revêtue titane diamètre 22 mm
Séparateur mobile
Livrée avec : Livrée avec :
- housse de transport
- molette carbure revêtue titane diamètre 22 mm pour céramique émaillée et grès cérame
- butée graduée
- règle orientable
Ce matériel permet de découper des carreaux jusqu’à 600 mm de largeur, avec une coupe diagonale maximale de 420 x 420 mm et une épaisseur maximale de 12 mm. La base en aluminium extrudé assure rigidité et légèreté, tandis que les supports de glissières métalliques renforcés garantissent la stabilité de l’outil. La puissance du séparateur mobile est de 400 kg, facilitant la séparation nette des carreaux.
Le coupe-carreaux est livré avec une housse de transport, une molette carbure revêtement titane Ø 22 mm, une butée graduée et une règle orientable, permettant des coupes droites, diagonales et en courbe. Les bras latéraux peuvent être ouverts pour la découpe de grands formats.
Les dimensions de la base sont de 795 x 200 x 25 mm, la molette mesure Ø 22 x 6 x 6 mm, et le poids total est de 5,6 kg. Les dimensions globales sont de 795 x 240 x 170 mm.
L’utilisation requiert le respect strict des consignes de sécurité, notamment le port obligatoire de gants de protection, une manipulation soigneuse pour éviter tout contact avec la molette en mouvement, et une pression modérée lors de la coupe pour ne pas réduire la durée de vie de l’outil. Le matériel doit être utilisé uniquement pour la découpe des matériaux prévus.
L’entretien comprend un nettoyage régulier pour éviter l’accumulation de poussières et de déchets, la lubrification des glissières métalliques et du levier, ainsi que le stockage dans la housse fournie, dans un endroit sec et hors de portée des enfants. La molette doit être contrôlée périodiquement et remplacée uniquement par un modèle recommandé par SIDAMO, en suivant une procédure précise de démontage et montage.
Le coupe-carreaux est garanti 2 ans à compter de la date d’achat, la garantie couvrant uniquement les réparations ou remplacements des pièces défectueuses après expertise, à condition que l’utilisation et l’entretien aient été conformes aux instructions. Toute modification, usage anormal, ou utilisation de pièces non d’origine exclut la garantie.
En résumé, le STAR CC 600 est un outil manuel robuste et précis, conçu pour la découpe efficace de carrelage avec un confort d’utilisation assuré par des composants de qualité, un système de guidage fluide, et des accessoires facilitant la manipulation et le transport.
Hauteur (cm)
12.50
Largeur (cm)
25.00
Longueur (cm)
80.00
Poids net (Kg)
6.20
Largeur carreaux (mm)
600
Carreau en diagonale (mm)
420 x 420
Epaisseur carreaux (mm)
12
Dimensions base (mm)
795 x 200 x 25
Dimensions molettes Ø x épaisseur (mm)
22 x 6 x 6
Puissance séparateur (kg)
400
Le matériel est destiné à un usage d’appoint pour la découpe de carreaux d’épaisseur standard jusqu’à 12 mm et largeur maximale de 600 mm. Les bras latéraux peuvent être ouverts pour la découpe de grands formats. La découpe doit toujours être réalisée avec précaution, notamment en évitant une pression excessive sur la molette afin de ne pas réduire la durée de vie de l’outil. Le port de gants de protection est obligatoire.
Avant utilisation, il convient de vérifier que le coupe-carreaux est bien stable, que les pièces mobiles fonctionnent correctement, et que la molette est en bon état. En cas de remplacement de la molette, il faut utiliser un modèle recommandé par SIDAMO et suivre la procédure de démontage et montage indiquée.
Le coupe-carreaux doit être nettoyé régulièrement pour éviter l’accumulation de poussières et déchets de coupe. Les glissières métalliques et le levier doivent être lubrifiés après chaque utilisation. Après usage, le matériel doit être stocké dans sa housse, dans un endroit sec et hors de portée des enfants.
En résumé, l’utilisation consiste à positionner le carreau, régler la butée, rayer la surface avec la molette, puis séparer le carreau à l’aide du levier et du séparateur mobile, en respectant les consignes de sécurité et d’entretien pour garantir un résultat net et précis.
Votre produit SIDAMO est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new), Il faudra bien préciser les conditions d'utilisation du produit. Le numéro de série est obligatoire pour traiter votre demande, lorsque celle -ci concerne une machine, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SIDAMO
ZI DES GAILLETROUS
41260 - LA CHAUSEE ST VICTOR
France
sav@sidamo.com
Questions produits
Quelles sont les caractéristiques techniques principales du coupe-carreaux manuel STAR CC 600 ?
Le STAR CC 600 permet la découpe manuelle à sec de carrelage avec une précision élevée. Il accepte des carreaux jusqu’à 600 mm de largeur, 420 x 420 mm en coupe diagonale et 12 mm d’épaisseur. Il dispose d’un guide de coupe sur douilles à billes, d’une molette au carbure revêtue titane de 22 mm montée sur roulement à billes, et d’un séparateur mobile avec une puissance de 400 kg.
Comment ce coupe-carreaux assure-t-il une découpe précise et douce ?
La précision est garantie par un guide de coupe monté sur des douilles à billes, permettant un déplacement fluide et doux. La molette carbure revêtue titane, montée sur roulement à billes, assure une rayure nette sur la surface du carrelage, adaptée à la céramique émaillée et au grès cérame.
Quels sont les accessoires fournis avec le coupe-carreaux STAR CC 600 ?
Le matériel est livré avec une housse de transport, une molette carbure revêtue titane Ø 22 mm, une butée graduée orientable et une règle orientable. Ces accessoires facilitent la manipulation, le transport et permettent des coupes droites, diagonales et en courbe.
Quelles sont les consignes de sécurité spécifiques à respecter lors de l’utilisation ?
Le port de gants de protection est obligatoire. Il faut éviter tout contact avec la molette en mouvement pour prévenir les coupures et pincements. Ne jamais exercer une pression excessive lors de la coupe, car cela ne favorise pas la performance et réduit la durée de vie de l’outil. Il est interdit de modifier le matériel ou d’utiliser des accessoires non recommandés.
Comment entretenir le coupe-carreaux pour garantir sa longévité et ses performances ?
Il est nécessaire de nettoyer régulièrement le coupe-carreaux pour éviter l’accumulation de poussières et de déchets de coupe. Les glissières métalliques et le levier doivent être lubrifiés après chaque utilisation. Le matériel doit être stocké dans sa housse, dans un endroit sec et hors de portée des enfants. La molette doit être contrôlée périodiquement et remplacée uniquement par un modèle recommandé par SIDAMO.
Quelles sont les étapes pour remplacer la molette du coupe-carreaux ?
Le remplacement de la molette doit être effectué avec des gants de protection. Il faut dévisser l’écrou, retirer la vis de l’axe de la molette, enlever la molette usée, insérer la nouvelle molette, remettre la vis dans l’axe, revisser l’écrou et s’assurer du bon montage. Seules des molettes recommandées par SIDAMO doivent être utilisées.
