Système grands formats PRO SLIDE 3600 découpe manuelle à sec de dalles grand format SIDAMO - 20116199
Référence : S06620116199
Découvrez Système grands formats PRO SLIDE 3600 découpe manuelle à sec de dalles grand format SIDAMO - 20116199 disponible à l'achat
- Découpe précise de dalles jusqu'à 3600 mm de long
- Convient aux épaisseurs de 3 à 10 mm
- Transport facile grâce à son poids de 7.4 Kg
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Découpe intensive de dalles en grès cérame ultra fin en grand format, et carreaux de céramique.
Système de coupe manuel pour dalles jusqu'à 3600 mm de long et entre 3 et 10 mm d'épaisseur.

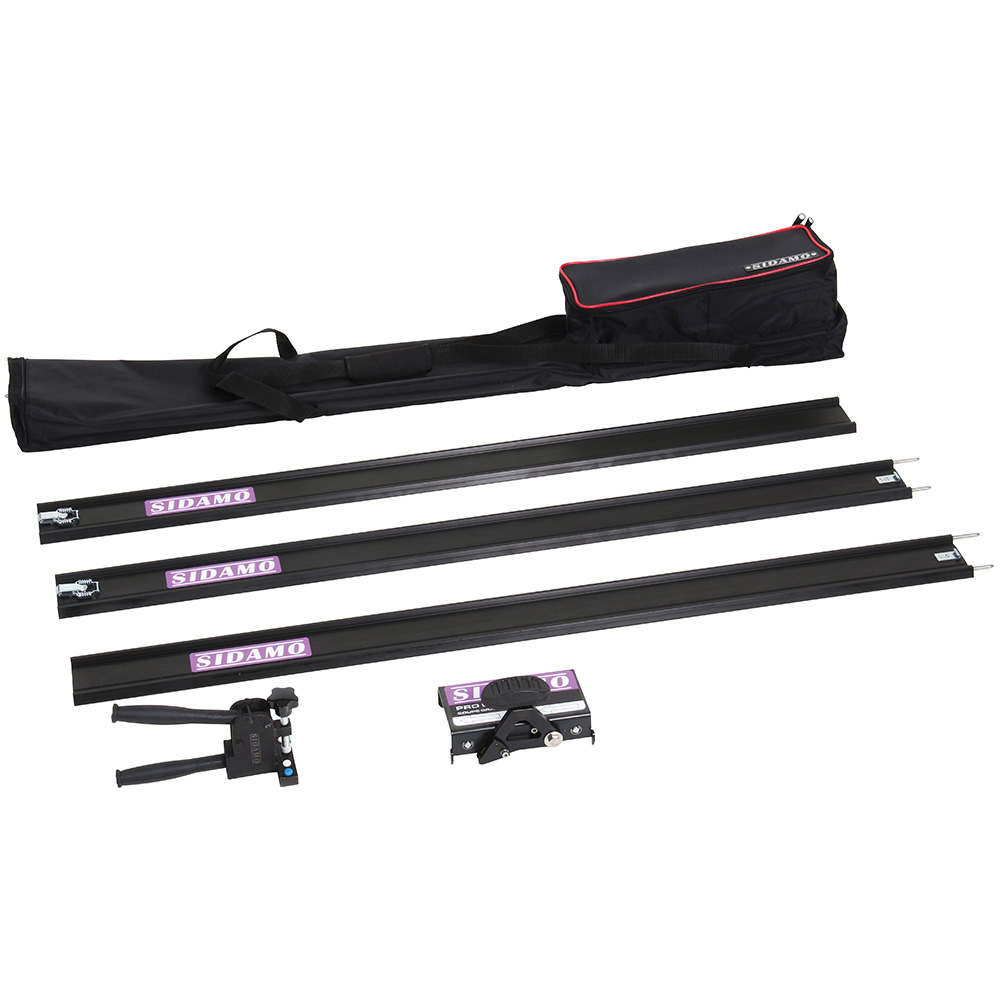

Le système est composé de:
- trois guides en aluminium connectables de 1200 mm chacun
- une unité de coupe en acier munie de deux emplacements pour molette de diamètre 10 mm ou 22 mm
- une pince micrométrique de séparation
Ensemble léger, facile à transporter et simple d'utilisation
Guides en aluminium anodisé de haute stabilité, le traçage ne bouge grâce au cordons antidérapants

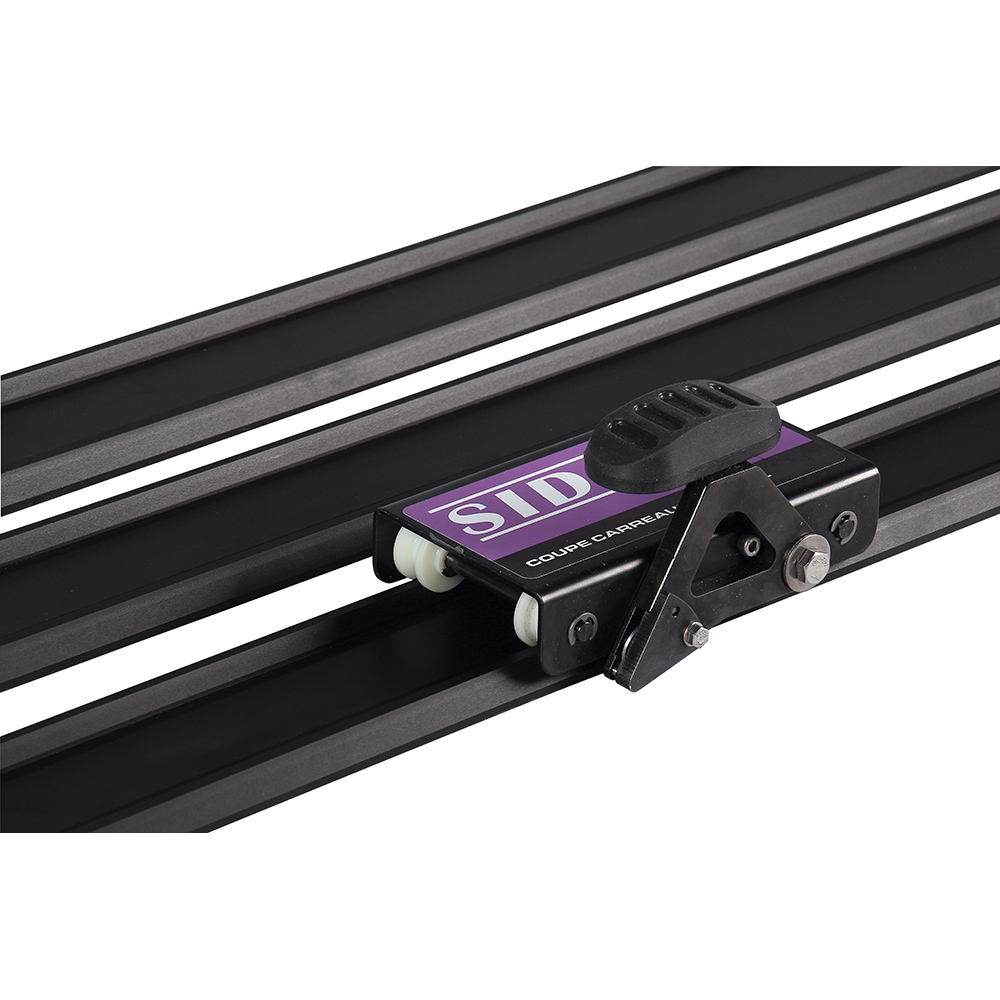

L'unité de coupe parcoure le guide sur quatre galets à gorge en U, chacun usiné à la forme exacte des rails du guide. Ce système garanti un alignement parfait du chariot et supprime ainsi tous les jeux, procurant un traçage précis de la molette.
Livrée avec : Livrée avec :
- housse de transport
- une molette carbure revêtue titane diamètre 10 mm
- une molette carbure revêtue titane sur roulement diamètre 22 mm

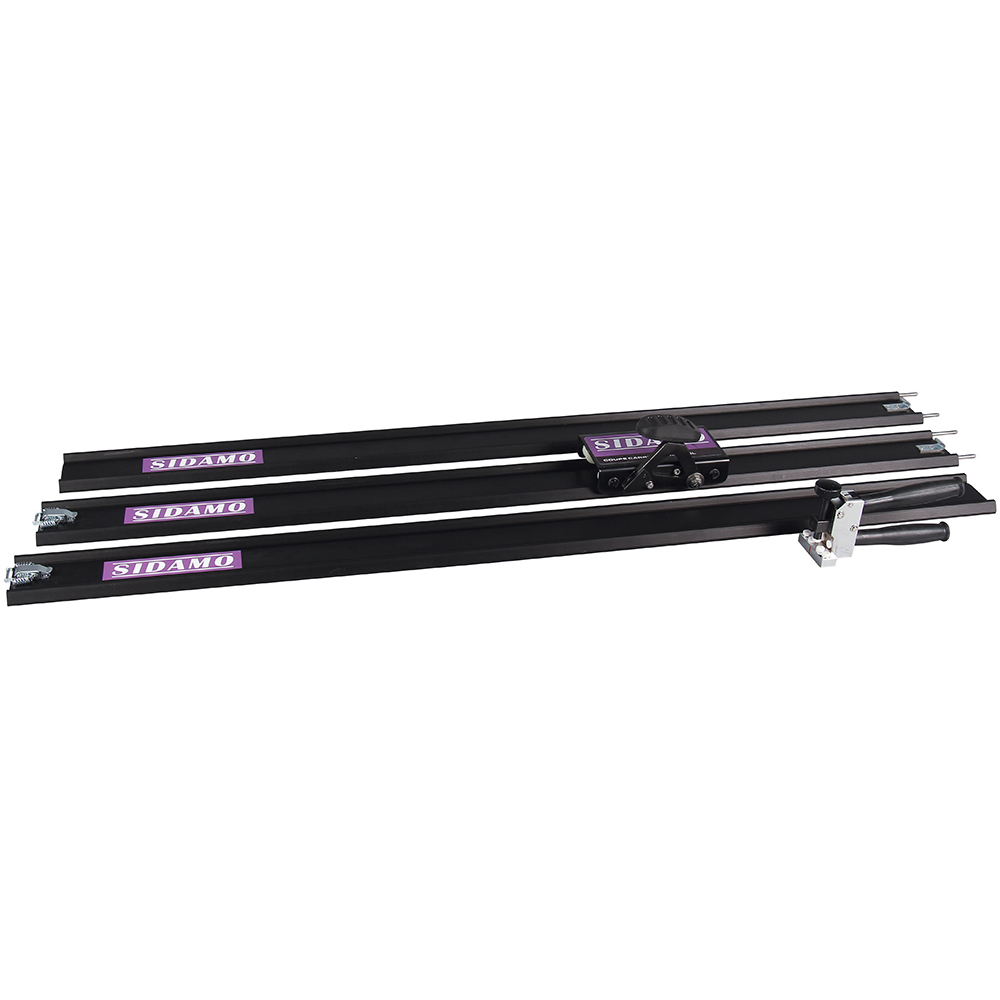

Le matériel comprend trois rails connectables de 1200 mm chacun, une unité de coupe avec poignée ergonomique, une pince micrométrique de séparation, une clé et une housse de transport facilitant la manutention et le stockage. L’ensemble est léger (6,1 kg) et robuste, conçu pour une utilisation intensive.
Le fonctionnement repose sur un système coulissant précis grâce à quatre galets à gorge en U, assurant un alignement parfait du chariot et un traçage net. La pince micrométrique permet de fissurer la dalle après incision, assurant une séparation nette. Le système permet des coupes droites et diagonales, cette dernière pouvant être réalisée en porte-à-faux ou par coupe lapidaire, nécessitant dans certains cas plusieurs opérateurs.
L’installation est simple : les rails s’assemblent par emboîtement et blocage par crochet à ressort. Avant la première utilisation, il est recommandé de vérifier la stabilité, le bon fonctionnement des pièces mobiles et l’état des molettes.
L’entretien régulier comprend le nettoyage du système pour éviter l’accumulation de poussières et débris, la lubrification des galets et de l’axe du levier, ainsi que le stockage dans la housse dans un endroit sec. Le remplacement des molettes doit se faire avec des modèles identiques recommandés par SIDAMO, en respectant les procédures de démontage et montage, avec port obligatoire de gants.
Le produit est garanti 3 ans, extensible à 4 ans sous condition d’enregistrement dans les 30 jours suivant l’achat. La garantie couvre uniquement la réparation ou le remplacement des pièces défectueuses par un service agréé, excluant les dommages dus à une mauvaise utilisation, entretien ou pièces non d’origine.
Le système est conforme aux normes françaises et fabriqué en Europe, avec une certification ISO 9001 et ISO 14001, assurant qualité et respect des standards environnementaux.
En résumé, le PRO SLIDE 3600 est un outil professionnel, précis et robuste, idéal pour la découpe de grands formats en grès cérame et céramique, alliant facilité d’usage, sécurité et durabilité.
Hauteur (cm)
14.00
Largeur (cm)
12.00
Longueur (cm)
126.00
Poids net (Kg)
7.40
Largeur carreaux (mm)
3600
Epaisseur carreaux (mm)
3 à 10
Dimensions molettes Ø x épaisseur (mm)
10 x 3 et 22 x 6 x 5

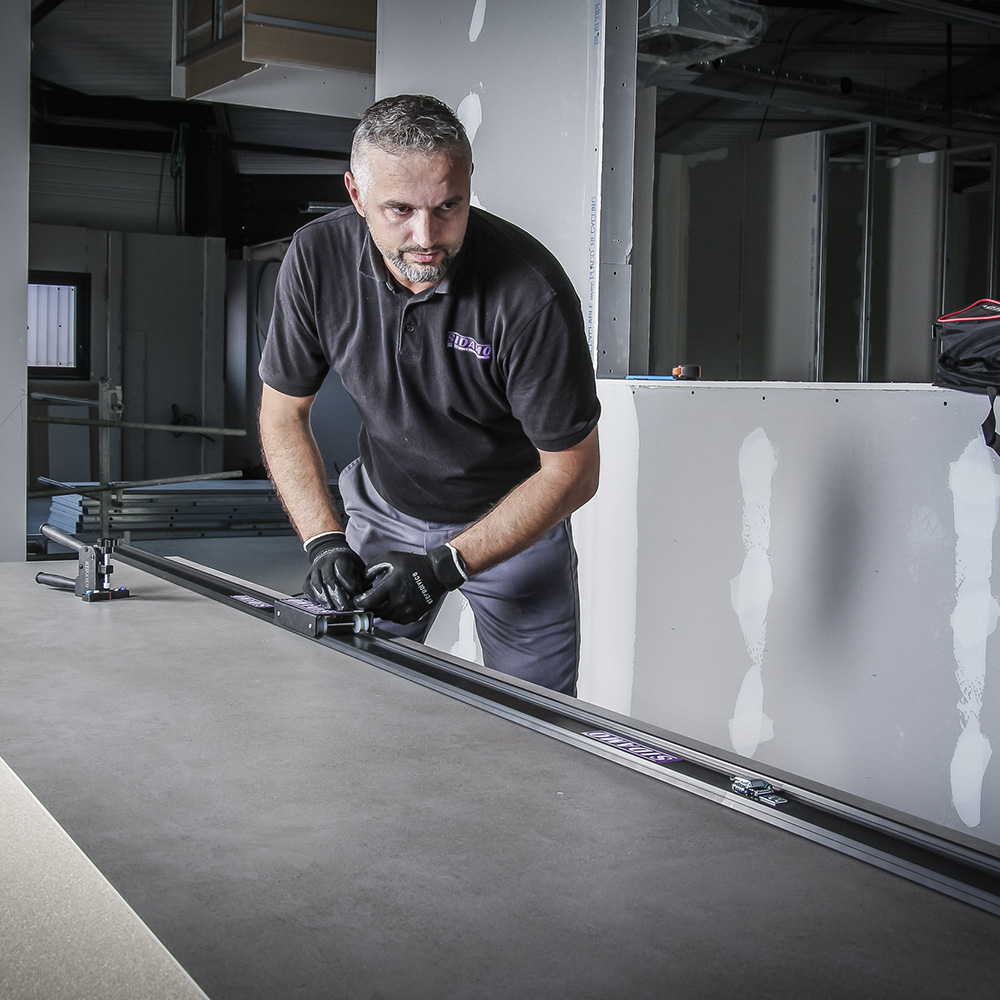

Le fonctionnement côté utilisateur repose sur le positionnement du système sur la dalle à couper, en veillant à ce que la dalle soit posée sur une surface plane, stable et solide. Les guides en aluminium sont assemblés selon la longueur de coupe souhaitée (jusqu’à 3600 mm) et placés sur la dalle avec précision, en alignant les repères de l’unité de coupe avec le trait de coupe.
La coupe s’effectue en deux étapes : d’abord l’incision de la dalle à l’aide de la molette montée sur l’unité de coupe, en effectuant un passage de l’extrémité d’un côté à l’autre en poussant, puis la séparation de la dalle par fissuration à l’aide de la pince micrométrique de séparation positionnée aux extrémités du trait de coupe. Si nécessaire, une pression peut être exercée avec la pince le long de la coupe pour faciliter la casse.
Le système permet de réaliser des coupes droites ainsi que des coupes diagonales. Pour les coupes diagonales, deux techniques sont décrites : la technique en porte-à-faux, nécessitant plusieurs opérateurs, où le poids du carreau en porte-à-faux provoque la casse, et la technique de coupe lapidaire, qui combine l’incision manuelle avec une coupe complémentaire au disque diamant et une pression exercée pour casser la dalle.
Avant utilisation, il est nécessaire de vérifier la stabilité du système, le bon fonctionnement des pièces mobiles et l’état des molettes. Le port de gants de protection est obligatoire lors de la manipulation et de la coupe.
Après utilisation, un entretien régulier est recommandé : nettoyage du système pour éviter l’accumulation de poussières et débris, lubrification des galets et de l’axe du levier, et stockage dans la housse fournie, dans un endroit sec.
En cas de remplacement des molettes, seules des molettes identiques recommandées par SIDAMO doivent être utilisées, en respectant la procédure de démontage et montage avec port de gants.
Le système est destiné à un usage intensif pour la découpe manuelle à sec de dalles en grès cérame ultra fin et carreaux en céramique, dans les conditions d’usage décrites. Toute utilisation différente ou non conforme aux instructions peut entraîner un dysfonctionnement.
Votre produit SIDAMO est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new), Il faudra bien préciser les conditions d'utilisation du produit. Le numéro de série est obligatoire pour traiter votre demande, lorsque celle -ci concerne une machine, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SIDAMO
ZI DES GAILLETROUS
41260 - LA CHAUSEE ST VICTOR
France
sav@sidamo.com
Questions produits
Quels types de dalles peut-on couper avec le PRO SLIDE 3600 ?
Ce système est conçu pour la découpe manuelle à sec de dalles en grès cérame ultra fin et de carreaux en céramique, avec une longueur maximale de 3600 mm et une épaisseur comprise entre 3 et 10 mm.
Comment est assurée la précision de coupe avec ce matériel ?
La précision est garantie par des rails en aluminium anodisé munis de cordons antidérapants et un chariot équipé de quatre galets à gorge en U assurant un alignement parfait du chariot et un traçage net de la molette.
Quelles sont les caractéristiques techniques principales du PRO SLIDE 3600 ?
Le système comprend trois rails connectables de 1200 mm, une unité de coupe en acier avec deux molettes carbure revêtues titane de 10 mm et 22 mm de diamètre, une pince micrométrique de séparation, une clé et une housse de transport. Le poids total est de 6,1 kg.
Quelles sont les recommandations de sécurité spécifiques à respecter lors de l’utilisation ?
Il faut porter des gants de protection, ne pas placer les doigts près de la molette, ne pas utiliser de molette endommagée et uniquement des molettes recommandées par SIDAMO. Le matériel doit être utilisé uniquement par des personnes formées et autorisées, en respectant les consignes de la notice.
Comment se déroule la maintenance et le remplacement des molettes ?
Le nettoyage régulier du système, la lubrification des galets et de l’axe du levier sont nécessaires. Le remplacement des molettes doit se faire avec des modèles identiques recommandés par SIDAMO, en respectant la procédure de démontage et montage, avec port obligatoire de gants.
Quels sont les critères de montage et d’installation du matériel ?
Les rails s’assemblent par emboîtement et blocage par crochet à ressort. Avant la première utilisation, il faut vérifier la stabilité, le bon fonctionnement des pièces mobiles et l’état des molettes, ainsi que le bon positionnement du système sur la dalle.
Comment réaliser une coupe diagonale avec ce système ?
Deux techniques sont possibles : la coupe en porte-à-faux nécessitant 2 à 3 personnes, où le poids du carreau permet la casse, et la coupe lapidaire, qui combine une incision avec l’unité de coupe et une coupe parallèle au disque diamant à 4-6 cm de la rayure, suivie d’une pression pour casser la dalle.
Quelle garantie couvre ce produit ?
Le PRO SLIDE 3600 est garanti 3 ans, extensible à 4 ans sous condition d’enregistrement dans les 30 jours suivant l’achat. La garantie couvre uniquement la réparation ou le remplacement des pièces défectueuses par un service agréé, excluant les dommages dus à une mauvaise utilisation, entretien ou pièces non d’origine.
