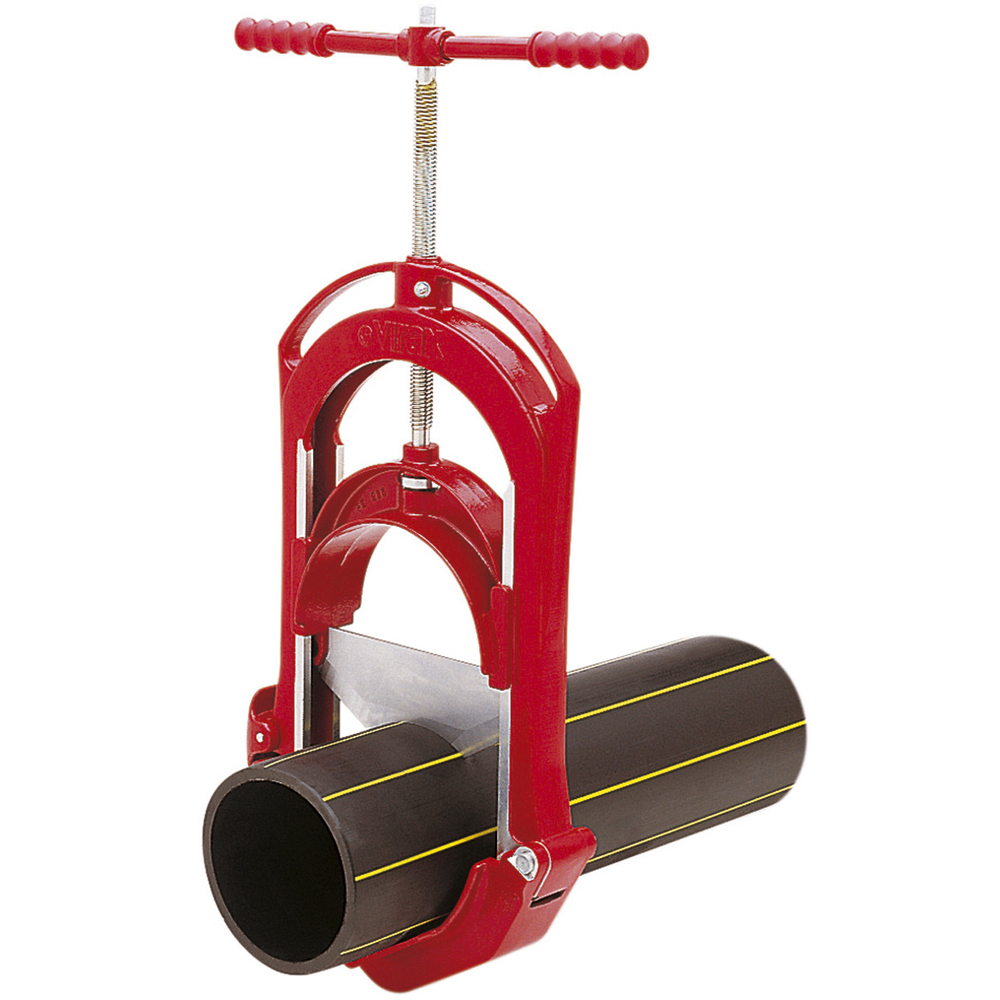

Coupe-tube guillotine PEHD 225 mm VIRAX - 211522
Référence : V066211522
Découvrez Coupe-tube guillotine PEHD 225 mm VIRAX - 211522 disponible à l'achat
Les points clés
- Epaisseur maxi : 18 mm
- Ouverture rapide
- Lame en inox, quadruple affûtage
- Guidage lame perpendiculaire à l’axe du tube
- Carré d’entraînement de 14 mm
1 896,40 € TTC 1 580,33 € HT
Demander un devis gratuit
Etapes du devis :
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Documents techniques :
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Le coupe-tube guillotine PEHD 225 mm VIRAX - 211522 est un outil professionnel conçu pour la découpe précise de tubes en polyéthylène haute densité (PEHD).
Il permet de couper des tubes avec un diamètre extérieur de 225 mm (8 pouces) et une épaisseur maximale de 18 mm.
Son ouverture rapide facilite la mise en place sur le tube.
La lame en acier inoxydable bénéficie d’un quadruple affûtage, garantissant une coupe nette et durable.
Le porte-lame assure un guidage strictement perpendiculaire à l’axe du tube, optimisant ainsi la précision de la coupe.
Le coupe-tube est équipé d’un carré d’entraînement de 14 mm sur plats, compatible avec une clé ou une douille à rallonge, ce qui est particulièrement utile pour les coupes en tranchées profondes.
Le crochet d’ouverture en V inférieur permet une mise en place à n’importe quel endroit du tube, offrant une grande flexibilité d’utilisation.
Ce modèle, référencé 211522 et identifié comme numéro 2 dans la gamme VIRAX 2115, présente un SDR (Standard Dimension Ratio) de 11,5.
Le poids total de l’outil est de 17 kg.
Le coupe-tube guillotine est adapté à une utilisation sur chantier, notamment dans les tranchées, à condition que celles-ci soient suffisamment larges pour permettre la fermeture complète de l’outil.
Il est recommandé de toujours porter des gants lors de la manipulation afin d’éviter tout risque de blessure.
Les consignes d’utilisation précisent que la lame doit être positionnée perpendiculairement au tube.
L’angle de coupe entre le plan du coupe-tube et un plan perpendiculaire à l’axe du tube doit être inférieur à 3° pour éviter toute déformation.
Il est interdit de couper les extrémités des tubes ou des soudures, sous peine de déformation du tube ou de courbure de la lame.
Le fonctionnement est simple et sécurisé :
- Après ouverture du verrouillage du vé inférieur, le coupe-tube se positionne sur le tube.
- Le vé est refermé et bloqué.
- La lame est descendue par rotation de la poignée pour effectuer la coupe.
- La lame est ensuite remontée pour retirer l’outil.
L’entretien consiste à nettoyer et graisser régulièrement le graisseur, en utilisant de préférence une graisse à base de savon de lithium et d’huiles minérales.
En résumé, ce coupe-tube guillotine VIRAX 211522 allie robustesse, précision et praticité.
Il est idéal pour les professionnels recherchant un outil performant pour des coupes rapides et nettes sur des tubes PEHD jusqu’à 225 mm de diamètre extérieur et 18 mm d’épaisseur.
Le coupe-tube guillotine PEHD 225 mm VIRAX (référence 211522) est un outil conçu pour la coupe précise de tubes en polyéthylène haute densité (PEHD) d'une épaisseur maximale de 18 mm. Il se distingue par une ouverture rapide qui facilite sa mise en place et une lame en acier inoxydable dotée d'un quadruple affûtage, garantissant une coupe nette et durable.
Le porte-lame assure un guidage perpendiculaire à l'axe du tube, optimisant la précision de la coupe. Le carré d'entraînement de 14 mm sur plats permet l'utilisation d'une clé ou d'une douille à rallonge, notamment pour les coupes en tranchées profondes. Le crochet d'ouverture en V inférieur facilite la mise en place de l'outil à n'importe quel endroit du tube.
Caractéristiques techniques principales :
- Diamètre extérieur du tube : 225 mm
- Épaisseur maximale du tube : 18 mm
- Poids : 17 kg
- Modèle numéro 2 avec un SDR de 11,5
Ce coupe-tube est particulièrement adapté aux travaux nécessitant une découpe rapide et précise de tubes PEHD, offrant robustesse, maniabilité et qualité de coupe grâce à ses matériaux et son design fonctionnel.
Le porte-lame assure un guidage perpendiculaire à l'axe du tube, optimisant la précision de la coupe. Le carré d'entraînement de 14 mm sur plats permet l'utilisation d'une clé ou d'une douille à rallonge, notamment pour les coupes en tranchées profondes. Le crochet d'ouverture en V inférieur facilite la mise en place de l'outil à n'importe quel endroit du tube.
Caractéristiques techniques principales :
- Diamètre extérieur du tube : 225 mm
- Épaisseur maximale du tube : 18 mm
- Poids : 17 kg
- Modèle numéro 2 avec un SDR de 11,5
Ce coupe-tube est particulièrement adapté aux travaux nécessitant une découpe rapide et précise de tubes PEHD, offrant robustesse, maniabilité et qualité de coupe grâce à ses matériaux et son design fonctionnel.
N° modèle : 2
Ø ext. tube " : 8
Ø ext. tube mm : 225
SDR : 11,5
Epaisseur maxi mm : 18
C mm : 225
kg : 17,000
Le coupe-tube guillotine s’utilise en positionnant la lame perpendiculairement au tube en PEHD à couper. Après avoir relevé la lame en tournant la poignée dans le sens inverse des aiguilles d’une montre, il faut ouvrir le vé inférieur en déverrouillant le verrouillage, puis placer le coupe-tube sur le tube. Ensuite, le vé inférieur est refermé et bloqué par le verrou. Il convient de vérifier que le coupe-tube est bien perpendiculaire au tube, avec un angle de coupe inférieur à 3° pour éviter toute déformation. La coupe s’effectue en descendant la lame par rotation de la poignée, puis en la remontant pour retirer l’outil.
Ce coupe-tube est utilisé principalement dans des tranchées suffisamment larges pour permettre la fermeture complète de l’outil. Il est strictement réservé à la coupe de tubes en PEHD, sans couper les extrémités des tubes ni les soudures, afin d’éviter déformation du tube et courbure de la lame.
En cas de dysfonctionnement ou pour changer la lame, il faut déverrouiller le vé, ouvrir le vé inférieur, descendre le porte-lame au maximum, dévisser les vis de fixation, retirer la lame avec précaution, puis replacer et revisser la nouvelle lame.
L’entretien consiste à nettoyer et graisser régulièrement le graisseur, en utilisant de préférence une graisse à base de savon de lithium et d’huiles minérales.
Le résultat attendu est une coupe nette et précise de tubes PEHD jusqu’à 225 mm de diamètre extérieur et 18 mm d’épaisseur, réalisée rapidement et avec précision grâce à la mise en place correcte et au guidage perpendiculaire de la lame.
Enfin, il est recommandé de toujours porter des gants lors de la manipulation du coupe-tube pour éviter tout risque de blessure.
Ce coupe-tube est utilisé principalement dans des tranchées suffisamment larges pour permettre la fermeture complète de l’outil. Il est strictement réservé à la coupe de tubes en PEHD, sans couper les extrémités des tubes ni les soudures, afin d’éviter déformation du tube et courbure de la lame.
En cas de dysfonctionnement ou pour changer la lame, il faut déverrouiller le vé, ouvrir le vé inférieur, descendre le porte-lame au maximum, dévisser les vis de fixation, retirer la lame avec précaution, puis replacer et revisser la nouvelle lame.
L’entretien consiste à nettoyer et graisser régulièrement le graisseur, en utilisant de préférence une graisse à base de savon de lithium et d’huiles minérales.
Le résultat attendu est une coupe nette et précise de tubes PEHD jusqu’à 225 mm de diamètre extérieur et 18 mm d’épaisseur, réalisée rapidement et avec précision grâce à la mise en place correcte et au guidage perpendiculaire de la lame.
Enfin, il est recommandé de toujours porter des gants lors de la manipulation du coupe-tube pour éviter tout risque de blessure.
Nous vous informons que les produits VIRAX possèdent à l'intitial d'une garantie d'1 an à partir de la date de facturation du produit. Sachez que VIRAX offre en supplément, 5 ans de garantie sous conditon de s'être enregistré en ligne dans les 30 jours suivant l’achat.Cela ne concerne que les articles suivants: Sertisseuses VIPER M2X et L2X - Sertisseuses VIPER P25+ - Centrales de désembouage VIRAFAL Pour enregistrer votre article, vous pouvez cliquer sur lien ENREGISTRER MON PRODUIT VIRAX (se référer au site du fabricant). Une preuve d'enregistrement, sous forme de certificat, vous sera alors envoyé pour confirmer cette extension. Si votre produit tombe en panne, nous vous invitons à utiliser le formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new) et nous faire parvenir la demande SAV comme suit: joindre une photo de la plaque signalétique du produit, la facture d'achat et un descriptif de la panne, dans les conditions d'utilisations. Il vous faudra nous retourner le produit à l'adresse suivante: BATI AVENUE - 9 RUE DU CHAMPS DE L'ETANG - 85140 ESSARTS EN BOCAGE. Dès réception, le produit sera envoyé en centre d'expertise agréé.
VIRAX
39-41 QUAI DE LA MARNE
51206 - EPERNAY
France
contact@virax.com
Questions produits
Quelle est l’épaisseur maximale de tube que ce coupe-tube guillotine peut couper ?
Ce coupe-tube guillotine permet de couper des tubes en PEHD jusqu’à une épaisseur maximale de 18 mm.
Comment est assurée la précision de la coupe avec cet outil ?
La lame en acier inoxydable bénéficie d’un quadruple affûtage et est guidée perpendiculairement à l’axe du tube grâce à un porte-lame, garantissant une coupe nette et précise.
Quels sont les moyens d’entraînement disponibles pour cet outil ?
Le coupe-tube possède un carré d’entraînement de 14 mm sur plats, compatible avec une clé ou une douille à rallonge, ce qui facilite les coupes dans des tranchées profondes.
Comment se fait la mise en place du coupe-tube sur le tube à couper ?
Un crochet d’ouverture en V inférieur permet une mise en place rapide à n’importe quel endroit du tube, facilitant ainsi son positionnement avant la coupe.
Quelles sont les dimensions et le poids de ce coupe-tube guillotine ?
Le modèle 211522 est conçu pour des tubes de diamètre extérieur jusqu’à 225 mm et pèse 17 kg, ce qui assure une bonne stabilité lors de la coupe.
