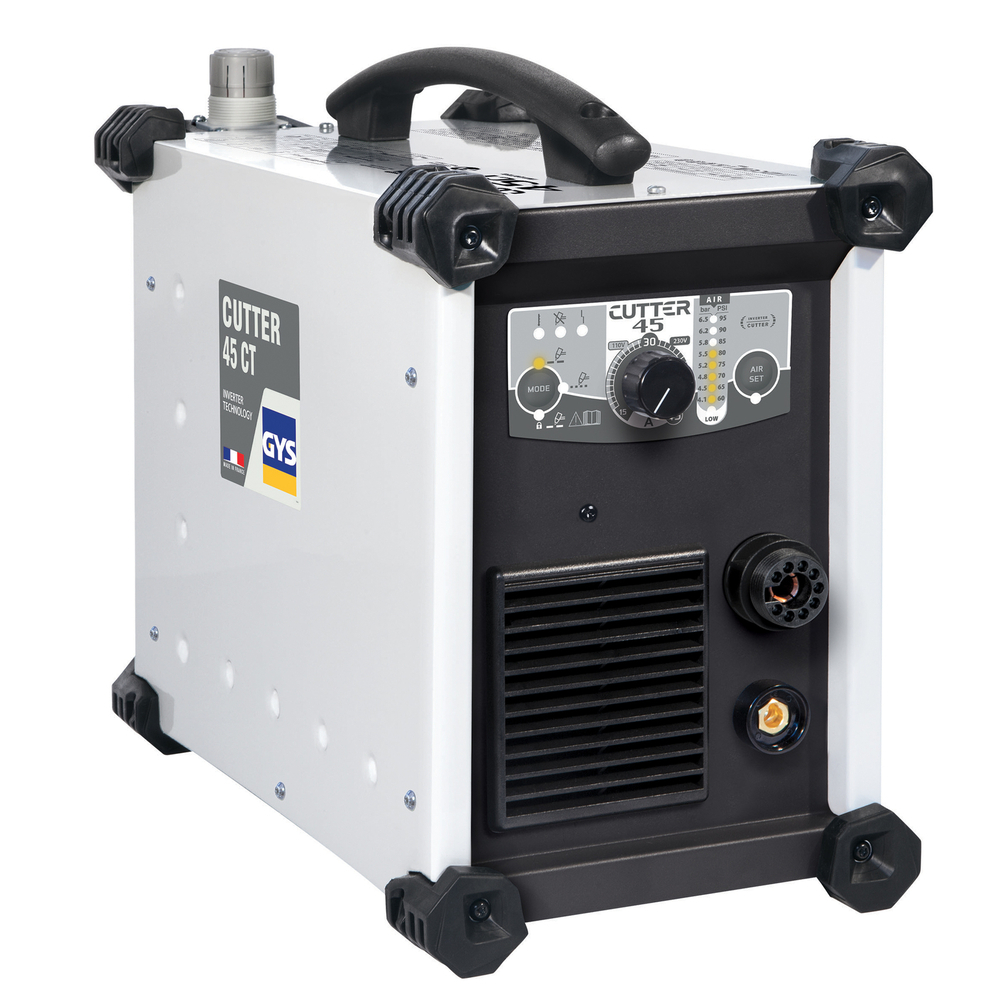

DÉCOUPEUR PLASMA CUTTER 45 CT - SANS TORCHE - GYS - 014787
Référence : G018014787
Découvrez DÉCOUPEUR PLASMA CUTTER 45 CT - SANS TORCHE - GYS - 014787 disponible à l'achat
- Outil performant pour des coupes jusqu'à 25 mm d'épaisseur
- Fonctionne sous une tension flexible de 85 à 265 V
- Technologie PFC pour une économie d'énergie de 30%
- Compact et portable, idéal pour les environnements difficiles
- Amorçage sans HF pour éviter les interférences électroniques
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Certificat
1 document
Voir plus de documents
Le découpeur plasma CUTTER 45 CT est un outil performant conçu pour réaliser des coupes précises jusqu'à 25 mm d'épaisseur sur divers matériaux, notamment l'acier doux, l'acier inoxydable, l'aluminium et le cuivre. Grâce à sa mécanique robuste, il est parfait pour un usage dans des environnements difficiles.
Fonctionnant sous une tension flexible de 85 à 265 V, il intègre la technologie PFC, garantissant une efficacité énergétique améliorable de 30%. Ce modèle propose trois modes de travail : coupe sur tôles pleines, coupe de supports grillagés et verrouillage de la gâchette pour plus de sécurité. Son amorçage sans HF permet d’éviter les interférences nuisibles pour les équipements électroniques alentour.
Compact et portable, le CUTTER 45 CT est aussi précablé pour une utilisation sur table automatique de découpe. Avec sa carapace renforcée et ses patins antidérapants, il est conçu pour durer. Évalué à une enveloppe IP 23, il est adapté pour un usage extérieur. Notez qu'il est livré sans torche.
Ce modèle fonctionne sous une tension flexible de 85 à 265 V (Flexible Voltage), ce qui permet des raccordements sur de longues distances (jusqu’à 100 m). Il intègre la technologie PFC, optimisant l’exploitation du réseau électrique et assurant une économie d’énergie de 30 %. Son système d’amorçage sans haute fréquence (sans HF) préserve les équipements électroniques environnants des perturbations et prolonge la durée de vie des consommables.
Le CUTTER 45 CT est compact, portable et conçu pour durer grâce à une carrosserie renforcée et des patins antidérapants. Il dispose d’une enveloppe IP 23, garantissant une utilisation en extérieur. Le refroidissement est optimisé par un couloir de ventilation qui protège les composants électroniques des poussières. Il est précâblé pour une utilisation sur table automatique de découpe, compatible avec un kit CNC.
Le découpeur est livré sans torche, mais il est compatible avec une gamme de torches MT 70 / AT 70 (6 ou 12 m), qui offrent une coupe efficace grâce à un corps refroidi à air et une grande stabilité d’arc. Ces torches disposent d’un mécanisme de gâchette facile à utiliser et sont conçues pour résister aux chocs et à la chaleur, avec une profondeur de coupe supérieure de 5 mm par rapport à une torche standard.
Performances principales :
- Capacité de coupe propre : 25 mm
- Capacité de séparation : 30 mm
- Capacité de perçage : 12 mm
- Facteur de marche : 41 A à 60 % (à 40°C)
Le découpeur est également équipé d’un câble de masse déconnectable pour un rangement et un remplacement simplifiés. Il accepte les raccordements sur réseau monophasé 110 V ou 230 V, avec une puissance maximale de 10,5 kW.
Des accessoires et consommables optionnels sont disponibles, notamment des torches automatiques ou manuelles MT-70/AT-70, coffrets consommables, kits de coupage/chanfreinage/guidage, et chariots pour torche MT-70, optimisant la productivité et la polyvalence de l’appareil.
Fabriqué en France, conforme à la norme EN 60974-1, le CUTTER 45 CT allie performance, robustesse et flexibilité pour répondre aux exigences des professionnels de la découpe plasma.
Découpeur PLASMA CUTTER 45 CT
Le CUTTER 45 CT est un découpeur plasma de 45 A doté d’une capacité de coupe jusqu'à 25 mm d’épaisseur sur une multitude de matériaux. Destiné à évoluer dans les environnements difficiles, il dispose d’une mécanique très robuste et d’un panneau de commande intuitif.
• Flexible Voltage, le CUTTER fonctionne sous une tension d’alimentation comprise entre 85 et 265 V
• Technologie PFC, le réseau électrique est mieux exploité et permet une économie d’énergie de 30%
• Découpe les aciers (doux, inox, trempé, HLE), l’aluminium, le cuivre…
• 3 modes de travail :
- Coupe sur tôles pleines
- Coupe de supports grillagés
- Verrouillage gâchette
• Amorçage sans HF qui évite les perturbations pouvant endommager les équipements électroniques à proximité
• Précablé pour une utilisation sur table automatique de découpe.
• Carrosserie renforcée & patins antidérapants.
• Enveloppe IP 23 pour utilisation externe.
• Compact et portable
• Livré sans torche
Le choix du mode de coupe s’effectue via un bouton de sélection sur le panneau de commande, avec trois modes disponibles : coupe sur tôles pleines, coupe sur tôles ajourées (avec réamorçage automatique de l’arc en cas de débouchage) et coupe longue avec verrouillage de gâchette permettant de relâcher la gâchette pendant la coupe.
Pour une coupe manuelle à partir du bord de la pièce, la pince de masse doit être fixée à la pièce, la torche tenue perpendiculairement (90°) à l’extrémité à découper. Après amorçage de l’arc, il faut traîner légèrement le patin de la torche sur la pièce en maintenant un rythme régulier.
Pour un départ de coupe en pleine tôle, la torche est maintenue à un angle d’environ 30° par rapport à la pièce. L’arc est amorcé en maintenant cet angle, puis la torche est lentement pivotée vers une position perpendiculaire (90°). Lorsque la pièce est entamée, la coupe se poursuit en traînant le patin sur la pièce à une vitesse régulière.
La pression d’air doit être réglée correctement via un bouton de test et un potentiomètre de réglage de la pression, afin d’optimiser les performances et la durée de vie des consommables. La pression recommandée est de 5,2 bars pour une torche de 6 m et 5,5 bars pour une torche de 12 m.
Le courant de coupe se règle avec un potentiomètre, en fonction des consommables utilisés, dans une plage de 20 à 50 A pour la tuyère de coupe 20-50 A.
En fin de coupe, le relâchement de la gâchette ou un débouchage entraîne l’arrêt de l’arc, mais l’air continue de sortir plusieurs dizaines de secondes pour refroidir la torche et les consommables.
En cas d’intervention sur la torche (changement de consommables, débranchement), le découpeur détecte cette situation et stoppe la coupe pour permettre une intervention en sécurité. Une fois la torche remise en place, l’appareil redevient opérationnel.
Si la pression d’air est insuffisante ou si l’air n’est pas connecté, un indicateur lumineux signale ce défaut, invitant à vérifier le raccordement et à régler la pression.
En cas de surchauffe, le découpeur stoppe son fonctionnement automatiquement, avec un indicateur dédié, et reprend lorsque la température est redevenue normale.
Le CUTTER 45 CT est précâblé pour une utilisation sur table automatique de découpe (kit CNC en option).
L’utilisation est prévue dans des environnements avec une température ambiante comprise entre -10 et +40 °C, avec une humidité relative maximale de 50 % à 40 °C. Le matériel peut être utilisé en extérieur, conformément à son indice de protection IP23, mais doit être protégé de la pluie battante directe.
Le raccordement électrique doit être conforme aux spécifications (230 V monophasé pour le modèle 16 A, 400 V triphasé pour le modèle 32 A), avec une mise à la terre obligatoire.
L’alimentation en air comprimé doit être propre, sèche et filtrée, avec une pression de 5 à 7 bars, un débit adapté et une qualité conforme à la norme ISO8573-1 classe 1.2.2.
Le découpeur accepte une gamme de torches MT 70 / AT 70 (6 ou 12 m) avec des consommables spécifiques à installer dans un ordre précis (électrode, diffuseur, tuyère, buse de protection).
Pour garantir une coupe correcte et une durée de vie optimale des consommables, il est essentiel de régler correctement le courant et la pression d’air, de maintenir un rythme de coupe régulier, et de respecter les angles et positions de la torche selon le type de coupe.
En cas de dysfonctionnement, plusieurs indicateurs lumineux sur le panneau de commande signalent les anomalies (pression insuffisante, intervention sur la torche, protection thermique, etc.) et des procédures précises sont à suivre pour rétablir le fonctionnement.
Enfin, un entretien régulier est nécessaire, notamment le nettoyage et la purge du filtre à air, la vérification des connexions électriques, et le contrôle de l’état des consommables et des câbles.
(Ces informations sont issues des instructions et fiches techniques fournies, notamment les pages 2, 3, 6, 7, 9, 10, 11, 12, 16, 17, 18, 19 et 20 du manuel d’utilisation et de la fiche produit.)
Votre produit GYS est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat dans un premier temps. Ensuite procéder au renvoi du produit à l'adresse suivante : BATI AVENUE - 9 RUE DU CHAMPS DE L'ETANG - 85140 ESSARTS EN BOCAGE. A réception de votre demande, cette dernière sera directement transmis au constructeur.
GYS
1 RUE DE LA CROIX DES LANDESCS 54159
53941 - SAINTE BERTHEVIN CEDEX
France
contact@gys.fr
Questions produits
Quelles sont les capacités de coupe du découpeur plasma CUTTER 45 CT ?
Le CUTTER 45 CT permet une coupe propre jusqu'à 25 mm d'épaisseur et une capacité de séparation jusqu'à 30 mm sur une large gamme de matériaux, dont l'acier doux, inoxydable, trempé, HLE, l'aluminium et le cuivre. Il offre également une capacité de perçage jusqu'à 12 mm.
Comment fonctionne le système d’amorçage sans HF et quels sont ses avantages ?
Le découpeur utilise un amorçage sans haute fréquence (sans HF) qui évite les perturbations électromagnétiques pouvant endommager les équipements électroniques à proximité. Ce système préserve aussi la durée de vie des consommables.
Quels modes de travail propose le CUTTER 45 CT et comment les sélectionner ?
Le panneau de commande intuitif offre trois modes de travail : coupe sur tôles pleines, coupe sur tôles ajourées avec réamorçage automatique de l’arc en cas de débouchage, et coupe longue avec verrouillage de la gâchette pour relâcher la main pendant la coupe. Le mode se choisit via un bouton sélecteur sur le poste.
Quelles sont les conditions d’utilisation électrique et pneumatique à respecter ?
Le CUTTER 45 CT fonctionne sous une tension flexible de 85 à 265 V, compatible avec des raccordements monophasés 110 V ou 230 V, avec une puissance maximale de 10,5 kW. La pression d’air doit être propre, sèche et filtrée, conforme à la norme ISO8573-1 classe 1.2.2, avec une pression recommandée entre 5 et 7 bars selon la longueur de la torche.
Comment assurer la sécurité lors de l’utilisation et quelles normes garantissent la conformité du produit ?
Le découpeur est conforme à la norme EN 60974-1, garantissant la sécurité électrique et mécanique. Il est équipé d’indicateurs lumineux pour signaler les défauts (pression d’air insuffisante, intervention sur la torche, protection thermique). Il est impératif de respecter les consignes de sécurité liées aux risques électriques, aux émissions électromagnétiques et à la manipulation des consommables.
Dans quels environnements et conditions ce découpeur plasma est-il adapté ?
Le CUTTER 45 CT est conçu pour évoluer dans des environnements difficiles, avec une carrosserie renforcée, des patins antidérapants et un indice de protection IP23 qui permet une utilisation extérieure protégée de la pluie battante. La plage de température d’utilisation est de -10 à +40 °C avec une humidité relative maximale de 50 % à 40 °C.
