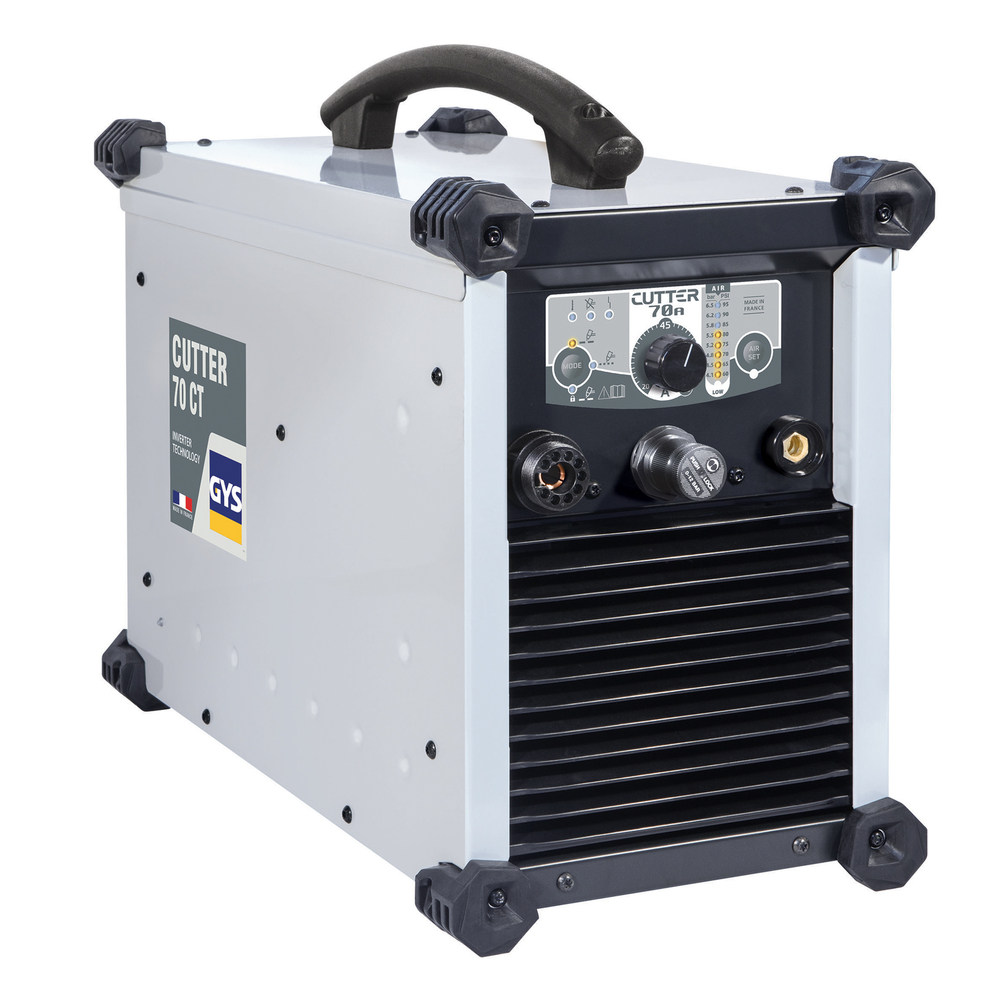

DÉCOUPEUR PLASMA CUTTER 70 CT - SANS TORCHE - GYS - 013636

Le découpeur plasma CUTTER 70 CT est un outil puissant et robuste, conçu pour réaliser des découpes précises dans une variété de matériaux. Avec une puissance de 70 A, il permet de couper des épaisseurs allant jusqu'à 35 mm sur des aciers doux, inox, aluminium et cuivre.
Destiné aux environnements difficiles, ce découpeur est doté d'une mécanique solide et d'un panneau de commande intuitif pour une utilisation facile. Il fonctionne sur alimentation triphasée 400 V et propose trois modes de travail : découpe sur tôles pleines, découpe de supports grillagés, et verrouillage de gâchette pour plus de sécurité.
En plus de ses capacités de découpe, le CUTTER 70 CT offre également une fonctionnalité de gougeage avec un retrait maximal pour une élimination efficace du métal, grâce à des patins et tuyères spécifiques en option. Son amorçage sans haute fréquence évite les perturbations, protégeant ainsi les équipements électroniques environnants. Compacts et portables, ces découpeurs sont pré-câblés pour une utilisation sur des tables automatiques de découpe et sont livrés sans torche.

Découpeur PLASMA CUTTER 70 CT
Le CUTTER 70 CT est un découpeur plasma de 70 A doté d’une capacité de coupe de 35 mm d’épaisseur sur une multitude de matériaux. Destiné à évoluer dans les environnements difficiles, il dispose d’une mécanique très robuste et d’un panneau de commande intuitif.

• Alimentation triphasée 400 V
• Découpe les aciers (doux, inox, trempé, HLE), l’aluminium, le cuivre…
• Présente 3 modes de travail :
- Coupe sur tôles pleines
- Coupe de supports grillagés
- Verrouillage gâchette
• Gougeage avec retrait maximal - Permet une élimination de métal importante (Patin et Tuyère spécifiques en options)
• Amorçage sans HF qui évite les perturbations pouvant endommager les équipements électroniques à proximité
• Précablé pour une utilisation sur table automatique de découpe.

• Carrosserie renforcée & patins antidérapants
• Compact et portable

• Livré sans torche

Le découpeur plasma CUTTER 70 CT s’utilise en alimentation triphasée 400 V avec mise à la terre. Il se met en marche par rotation du commutateur marche/arrêt sur la position I et s’arrête en le remettant sur O. Il fonctionne avec un air comprimé filtré, dont la pression doit être réglée entre 5 et 9 bars selon la longueur de la torche et le type d’utilisation (coupe ou gougeage).

L’opérateur choisit le mode de travail sur le panneau de commande, qui propose trois modes : découpe sur tôle pleine, découpe sur tôle ajourée (avec réamorçage automatique de l’arc tant que la gâchette est maintenue) et verrouillage de gâchette pour coupes longues.

Pour démarrer une coupe manuelle à partir du bord de la pièce, la pince de masse est fixée sur la pièce. La torche est placée perpendiculairement (90°) au bord, puis la gâchette est actionnée pour amorcer l’arc-pilote. Une fois la pièce entamée, le patin de la torche est légèrement traîné sur la surface à découper en maintenant un rythme régulier.

Pour un départ de coupe en pleine tôle, la torche est tenue à environ 30° par rapport à la pièce. L’arc est amorcé en maintenant la gâchette, puis la torche est lentement pivotée vers une position perpendiculaire. La coupe continue en traînant le patin sur la pièce.

Le gougeage s’effectue avec la pince de masse fixée, la torche tenue à 45° et le patin spécial gougeage maintenu à environ 2 mm de la pièce avant amorçage. L’arc est poussé dans le sens de la goujure à créer, en maintenant une distance minimale entre le patin et le métal fondu.

La pression d’air se règle via une molette après déverrouillage, en observant les indicateurs LED de pression en façade. Cette pression doit être ajustée en fonction de la longueur de la torche et du type de travail (coupe ou gougeage). Un bouton permet de tester la pression d’air.

Le courant de coupe se règle avec un potentiomètre, en fonction du calibre de consommables utilisés (20-50 A ou 70 A). Le réglage doit correspondre aux consommables pour garantir les performances et la durée de vie optimales.

En cas de dysfonctionnement, plusieurs indicateurs lumineux informent l’utilisateur (intervention sur la torche, pression d’air insuffisante, protection thermique, perturbation du fonctionnement). Des procédures simples sont prévues pour rétablir le fonctionnement normal (vérification des branchements, réglages, refroidissement).

Le découpeur est transporté à la main par sa poignée, en position verticale. Il doit être installé sur un sol stable, avec une zone aérée et accessible. Les câbles doivent être déroulés complètement pour éviter toute surchauffe.

L’utilisation est prévue dans des environnements sans poussières métalliques conductrices, à des températures comprises entre -10 et +40°C, avec une humidité limitée. L’appareil peut être utilisé en extérieur selon son indice de protection IP23.

Le CUTTER 70 CT est compatible avec un kit CNC pour découpe automatisée sur table, et peut fonctionner avec un groupe électrogène répondant aux critères de tension et fréquence.

Ainsi, l’usage consiste à alimenter l’appareil, raccorder l’air comprimé, sélectionner le mode et régler la pression et le courant, puis procéder à la découpe ou au gougeage en suivant les séquences décrites, en maintenant la torche et le patin adaptés à la tâche. Le refroidissement de la torche est assuré par l’air qui continue de circuler après arrêt de l’arc.

(Informations issues des pages 1, 6, 7, 8, 9, 10, 11, 15, 16, 17, 18, 19 et 20 du manuel et de la fiche produit.)
