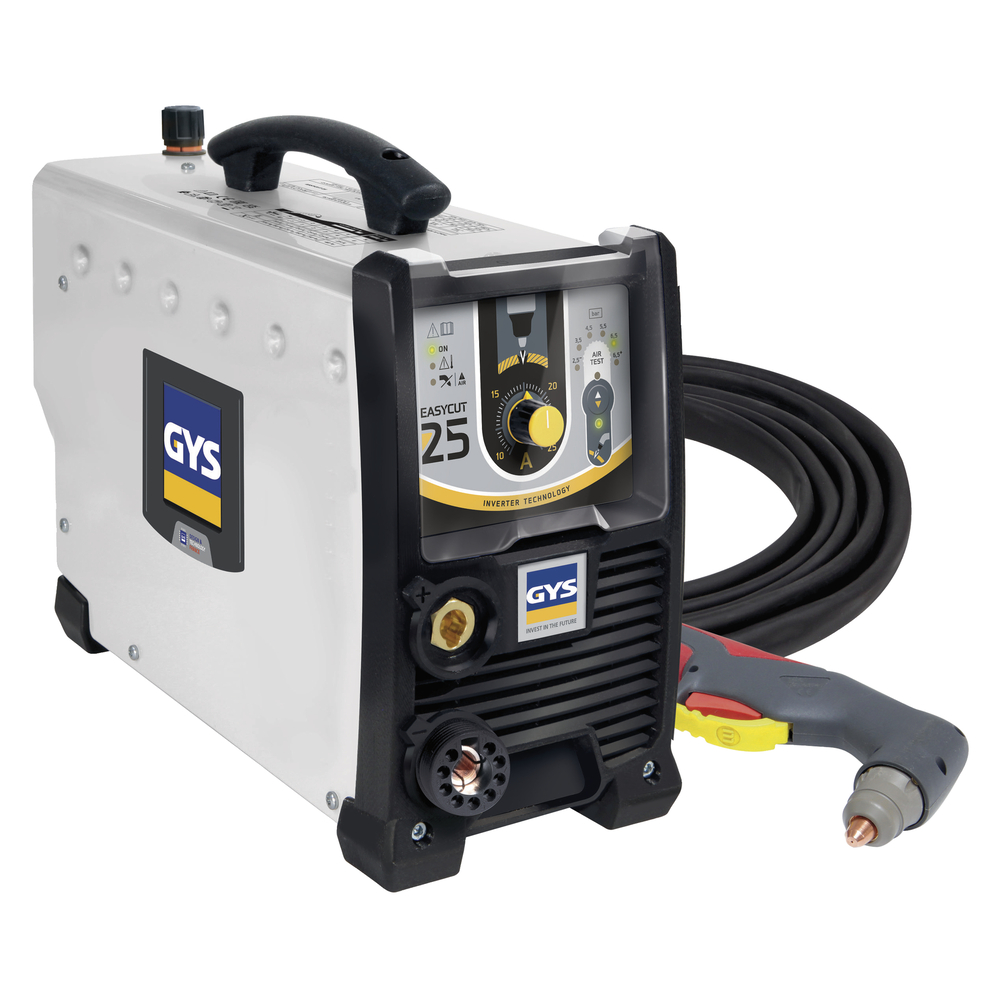

Découpeur plasma EASYCUT 25 (torche incluse) GYS - 065543
Référence : G018065543
Découvrez Découpeur plasma EASYCUT 25 (torche incluse) GYS - 065543 disponible à l'achat
- Ultra compact et léger pour une manipulation aisée
- Technologie inverter pour une découpe de qualité
- Amorçage sans HF évitant les perturbations
- Panneau de commande intuitif pour un usage facile
- Carrosserie renforcée pour une durabilité accrue
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Certificat
1 document
Voir plus de documents
Ultra compact (7.8 kg), le découpeur plasma EASYCUT 25 à amorçage sans HF est idéal pour couper facilement tous types de métal jusqu’à 8 mm d’épaisseur. Doté d’une puissance de 25 A, il excelle dans la découpe de précision à faible intensité. Idéal en atelier ou carrosserie automobile, l’EASYCUT 25 offre une véritable portabilité sans toutefois sacrifier les performances de coupe.
EFFICACE
Technologie inverter garantissant une découpe de qualité sur tous les aciers (doux, inoxydable, trempé, HLE), l’aluminium, le cuivre, etc.
Mise en place des consommables facile et rapide.
TORCHE ERGONOMIQUE
Coupe efficace : corps de torche refroidi à air offrant une grande stabilité de l’arc aux différents régimes.
Mécanisme de gâchette facile à utiliser pour plus de confort.
Conçue pour résister aux chocs et à la chaleur.
Connexion/déconnexion rapide de la torche, sans outils.
SIMPLE D’UTILISATION
Panneau de commande intuitif.
Réglage manuel de la pression d’air (2.5
Détection automatique de la torche.
Amorçage sans HF qui évite les perturbations pouvant endommager les équipements électroniques à proximité.
SÉCURISÉ
Protections intégrées :
Protégé contre les surtensions et surintensités
Signalisation présence torche ou pression d’air insuffisante.
ERGONOMIQUE
Carrosserie renforcée & patins en caoutchouc.
Capot de protection de l’IHM.
Torche et pince de masse déconnectables.
Compact, léger et portable.
Ce découpeur utilise une technologie inverter assurant une qualité de coupe optimale sur divers matériaux tels que les aciers doux, inoxydable, trempé, HLE, ainsi que l’aluminium et le cuivre. La mise en place des consommables est simple et rapide, facilitant ainsi l’entretien.
La torche ergonomique, refroidie à air, assure une grande stabilité de l’arc à différents régimes. Son mécanisme de gâchette est facile à utiliser pour un meilleur confort, et la torche est conçue pour résister aux chocs et à la chaleur. La connexion et déconnexion de la torche se font rapidement, sans outils.
L’appareil dispose d’un panneau de commande intuitif avec un seul potentiomètre pour régler l’intensité de coupe. La pression d’air est réglable manuellement entre 2,5 et 6,5 bars, avec un bargraph en façade pour un contrôle visuel. La détection automatique de la torche et l’amorçage sans HF évitent les perturbations électromagnétiques susceptibles d’endommager les équipements électroniques à proximité.
Le découpeur intègre des protections contre les surtensions et surintensités, ainsi qu’une signalisation en cas de présence de la torche ou de pression d’air insuffisante, garantissant une utilisation sécurisée.
Sa carrosserie renforcée est équipée de patins en caoutchouc pour une meilleure résistance et stabilité. Un capot protège l’interface homme-machine (IHM). La torche et la pince de masse sont déconnectables, contribuant à la portabilité et à la facilité d’utilisation.
Le découpeur EASYCUT 25 fonctionne en monophasé 230 V et nécessite un raccordement à une source d’air comprimé. Il est livré avec une pince de masse de 2 m (section 10 mm²) et une torche TPT25 de 4 m.
Performances techniques :
- Capacité de coupe jusqu’à 8 mm sur acier (Fe) et 6 mm sur aluminium ou acier inoxydable (Al/CrNi) en séparation.
- Coupe propre jusqu’à 6 mm sur acier et 4 mm sur aluminium ou acier inoxydable.
- Intensité réglable de 10 à 25 A.
- Consommation d’air de 115 L/min.
- Dimensions : 42 x 15 x 30 cm.
- Indice de protection IP 21.
Ce découpeur répond à la norme EN 60974-1 et est fabriqué en Chine.
Découpeur PLASMA EASYCUT 25
Idéal en maintenance et travaux de carrosserie, le découpeur plasma EASYCUT 25 coupe facilement tous types de métal jusqu’à 8 mm d’épaisseur. Doté d’une puissance de 25 A, il excelle dans la découpe de précision à faible intensité.
• Alimentation monophasée 230 V
• Mise en place des consommables facile et rapide
• Panneau de commande intuitif avec un seul potentiomètre pour régler l’intensité de coupe
• Amorçage sans HF pour éviter toutes perturbations électromagnétiques
• Réglage manuel de la pression d’air (2.5 < 6.5 bars) avec bargraph en façade
• Détection automatique de la torche
• Carrosserie renforcée & patins en caoutchouc.
• Capot de protection de l’IHM.
• Torche et pince de masse déconnectables.
• Compact, léger et portable.
Nécessite le raccordement à une source d’air comprimé
• Livré avec :
- pince de masse (2 m, 10 mm²)
- torche TPT25 (4 m)
L’appareil est mis en marche via le panneau de commande où un voyant vert indique l’alimentation. La pression d’air est réglable manuellement entre 2,5 et 6,5 bars à l’aide d’un bouton de sélection, avec un affichage visuel. Le courant de coupe est ajusté par une molette selon l’épaisseur et le type de métal à découper.
Pour démarrer la découpe, il faut déverrouiller le loquet de sécurité de la torche, puis appuyer sur la gâchette. La torche doit être tenue à une distance constante et adaptée de la pièce, en traînant légèrement la buse pour assurer une coupe régulière. Lors d’une coupe manuelle à partir du bord, la torche est maintenue perpendiculairement (90°) au bord, la gâchette est pressée pour amorcer l’arc jusqu’à l’entame complète du métal, puis la coupe se poursuit en maintenant un rythme régulier.
Pour percer une pièce ou découper en milieu de pièce, la torche est positionnée à un angle d’environ 30°, l’arc est amorcé, puis la torche est lentement pivotée vers une position perpendiculaire (90°) tout en maintenant la gâchette, jusqu’à ce que l’arc perce le métal. Ensuite, la coupe se poursuit en traînant la buse régulièrement.
L’appareil fonctionne avec une alimentation électrique monophasée 230 V et nécessite un raccordement à une source d’air comprimé conforme aux plages de pression indiquées. La qualité de l’air influence la vitesse, la qualité de coupe et la durée de vie des consommables.
En cas de dysfonctionnement, des voyants signalent la surchauffe, la surintensité, l’absence ou défaut de connexion de la torche, ou une pression d’air insuffisante, invitant à vérifier les branchements, la pression et l’état des consommables.
Le résultat attendu est une découpe précise de métaux jusqu’à 8 mm d’épaisseur, avec une bonne stabilité de l’arc et une qualité de coupe régulière, adaptée à des travaux en atelier ou carrosserie automobile.
Votre produit GYS est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat dans un premier temps. Ensuite procéder au renvoi du produit à l'adresse suivante : BATI AVENUE - 9 RUE DU CHAMPS DE L'ETANG - 85140 ESSARTS EN BOCAGE. A réception de votre demande, cette dernière sera directement transmis au constructeur.
GYS
1 RUE DE LA CROIX DES LANDESCS 54159
53941 - SAINTE BERTHEVIN CEDEX
France
contact@gys.fr
Questions produits
Quelles sont les capacités de coupe du découpeur plasma EASYCUT 25 ?
Le découpeur plasma EASYCUT 25 permet de couper des métaux jusqu’à 8 mm d’épaisseur en séparation (acier doux) et jusqu’à 6 mm pour l’aluminium ou l’acier inoxydable. La coupe propre est assurée jusqu’à 6 mm pour l’acier et 4 mm pour l’aluminium ou l’inox.
Comment s’effectue le réglage de la pression d’air et du courant de coupe ?
La pression d’air est réglable manuellement entre 2,5 et 6,5 bars via un bouton de sélection avec un bargraph en façade pour un contrôle visuel. Le courant de coupe s’ajuste grâce à une molette sur le panneau de commande, en fonction de l’épaisseur et du type de métal à découper.
Quels sont les éléments clés de la torche fournie avec l’EASYCUT 25 ?
La torche TPT25 est refroidie à l’air, conçue pour résister aux chocs et à la chaleur, avec un mécanisme de gâchette facile à utiliser et un corps assurant une grande stabilité de l’arc. Elle est déconnectable rapidement sans outil, facilitant la portabilité et l’entretien.
Quelles protections intègre le découpeur pour garantir la sécurité d’utilisation ?
L’appareil est protégé contre les surtensions et surintensités. Il signale la présence de la torche et une pression d’air insuffisante par des voyants. La carrosserie renforcée et le capot protègent l’interface homme-machine, et la pince de masse est déconnectable pour plus de sécurité.
Quels sont les critères à respecter pour l’alimentation en air comprimé ?
L’EASYCUT 25 nécessite une alimentation en air comprimé conforme à la norme ISO8573-1 classe 1.2.2, avec une pression recommandée de 2,5 à 6,5 bars et un débit minimum de 115 L/min. La qualité de l’air est cruciale pour la vitesse, la qualité de coupe et la durée de vie des consommables.
Comment vérifier et remplacer les consommables de la torche ?
Les consommables comprennent l’électrode, le diffuseur, la tuyère et la buse de protection. Ils doivent être inspectés régulièrement : remplacer la buse si elle est brûlée, la tuyère si son diamètre est déformé, le diffuseur si obstrué ou usé, et l’électrode dès que l’insert est usé (retrait de 1,5 mm).
Comment se déroule la mise en œuvre pour une découpe manuelle à partir du bord ?
Fixez la pince de masse à la pièce en assurant un bon contact électrique. Maintenez la torche perpendiculairement (90°) au bord, déverrouillez le loquet de sécurité, puis appuyez sur la gâchette pour amorcer l’arc. Une fois la pièce entamée, traînez légèrement la buse pour poursuivre la coupe à rythme régulier.
Quels sont les risques liés aux perturbations électromagnétiques et comment les limiter ?
L’amorçage sans haute fréquence (HF) évite les perturbations électromagnétiques pouvant endommager les équipements électroniques à proximité. Il est recommandé de positionner les câbles ensemble, éviter de les enrouler autour du corps, et de raccorder la pince de masse au plus près de la zone de coupe.
