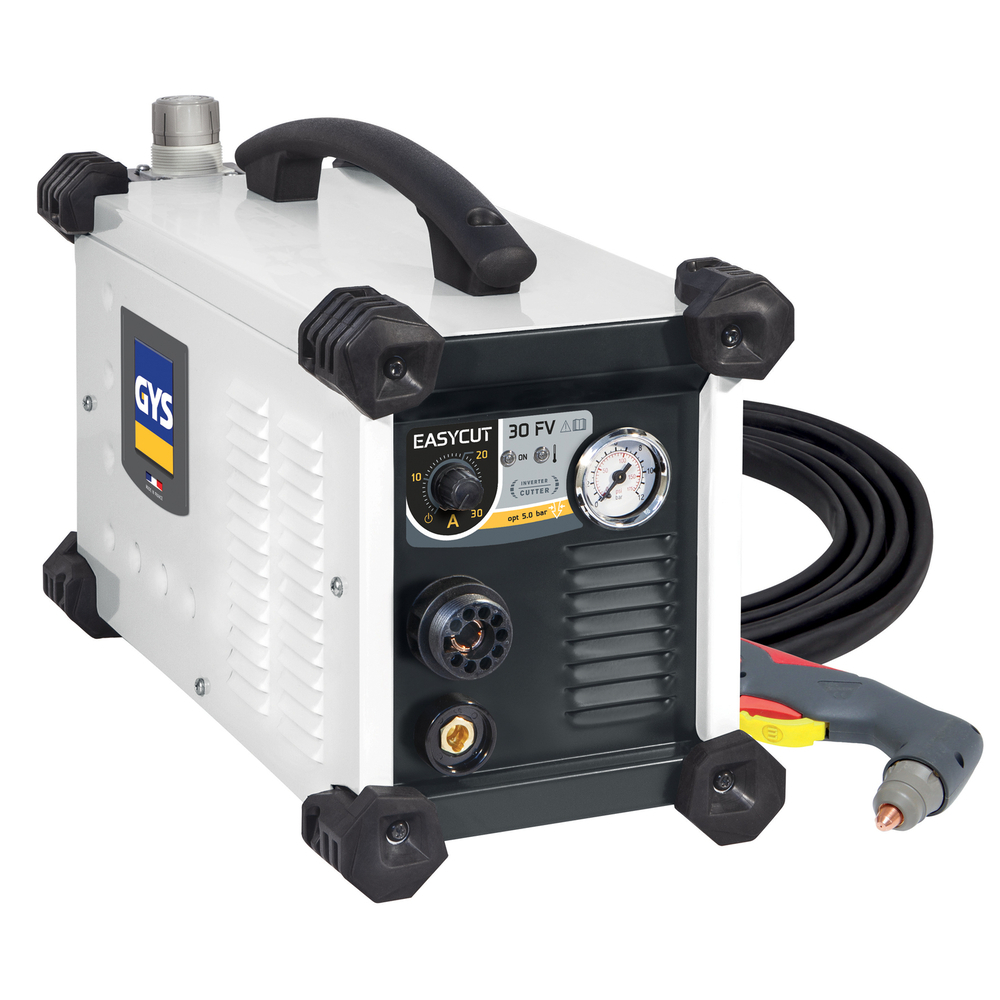

DÉCOUPEUR PLASMA EASYCUT 30 FV - TORCHE INCLUSE - GYS - 013858
Référence : G018013858
Découvrez DÉCOUPEUR PLASMA EASYCUT 30 FV - TORCHE INCLUSE - GYS - 013858 disponible à l'achat
- Outil performant pour découpe précise et efficace
- Capacité de coupe jusqu'à 10 mm d'acier
- Technologie d’amorçage sans HF pour durabilité
- Panneau de commande intuitif et réglage facile
- Compact et léger pour un transport aisée
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Certificat
1 document
Voir plus de documents
Découvrez le découpeur plasma EASYCUT 30 FV, un outil performant et pratique pour vos travaux de découpe. Avec une puissance de 30 A, il permet de couper jusqu'à 10 mm d'acier, idéal pour des applications comme la maintenance ou la carrosserie automobile. Sa technologie d’amorçage sans HF garantit une longévité accrue des consommables et évite les perturbations électromagnétiques.
Ce découpeur est alimenté en monophasé, avec une large plage de voltage de 85 à 265 V, et intègre un système PFC qui optimise l’énergie avec une réduction de 30% de la consommation. Son panneau de commande est intuitif, grâce à un seul potentiomètre qui ajuste l’intensité de coupe. De plus, le réglage manuel de la pression d’air (de 2,5 à 9 bars) avec un débitmètre en façade facilite son utilisation.
Compact et léger, le EASYCUT 30 FV est conçu pour être portable. Il est équipé d'une carrosserie renforcée, de patins antidérapants et d’une torche déconnectable avec longueur de câble de 4 m, ainsi qu'une pince de masse de 2 m pour un maximum de praticité. Raccordable à une source d'air comprimé, il est l'outil parfait pour tous vos besoins de découpe efficace.
Ce découpeur est alimenté en monophasé avec une plage de tension flexible de 85 à 265 V, intégrant une technologie PFC qui optimise l’exploitation du réseau électrique et permet une économie d’énergie de 30 %. Le panneau de commande est simple et intuitif, avec un potentiomètre unique pour régler l’intensité de coupe selon l’épaisseur et le type de tôle, ainsi qu’un réglage manuel de la pression d’air (de 2,5 à 9 bars) via un débitmètre en façade. La détection automatique de la torche facilite l’usage.
La torche déconnectable de 4 m est ergonomique, avec un corps refroidi à air pour une stabilité optimale de l’arc, un mécanisme de gâchette facile à utiliser et conçue pour résister aux chocs et à la chaleur. La pince de masse déconnectable de 2 m (10 mm²) complète l’équipement.
Le découpeur est robuste et fonctionnel, doté d’une carrosserie renforcée et de patins antidérapants en caoutchouc. Compact, léger et portable, il est idéal pour les travaux de maintenance et de carrosserie automobile. Il nécessite un raccordement à une source d’air comprimé.
Livré avec la torche IPT40 (4 m) et la pince de masse (2 m), il offre une mise en place des consommables facile et rapide, garantissant une utilisation efficace dans tous les environnements.
Caractéristiques principales :
- Courant de coupe : 10 à 30 A
- Capacité de coupe acier (coupe propre) : 10 mm
- Capacité de séparation acier : 15 mm
- Capacité de coupe aluminium/CrNi (coupe propre) : 8 mm
- Capacité de séparation aluminium/CrNi : 10 mm
- Alimentation monophasée 85-265 V
- Réglage manuel de la pression d’air : 2,5 à 9 bars
- Technologie PFC pour économie d’énergie de 30 %
- Système d’amorçage sans HF
- Torche déconnectable 4 m, pince de masse 2 m
- Carrosserie renforcée, patins antidérapants
- Compact, léger et portable
Norme : Conforme à la norme EN 60974-1 (40 °C).
Ce découpeur plasma allie robustesse, performance et simplicité d’utilisation pour répondre aux exigences des professionnels en maintenance et carrosserie.
Découpeur PLASMA CUTTER 30 FV
Le CUTTER 30 FV est un découpeur plasma de 30 A doté d’une capacité de coupe de 10 mm en acier (et 15 mm en séparation). Son système d’amorçage sans HF permet d’accroitre la durée de vie des consommables. Destiné aux travaux de maintenance, comme de carrosserie automobile, il dispose d’une mécanique très robuste et d’une interface simple avec débitmètre.
• Alimentation monophasée, avec flexible voltage, comprise entre 85 et 265 V
• Technologie PFC, le réseau électrique est mieux exploité et permet une économie d’énergie de 30%
• Mise en place des consommables facile et rapide
• Panneau de commande intuitif avec un seul potentiomètre pour régler l’intensité de coupe
• Amorçage sans HF pour éviter toutes perturbations électromagnétiques
• Réglage manuel de la pression d’air (2.5 < 9 bars) avec débitmètre en façade.
• Détection automatique de la torche
→ Nécessite le raccordement à une source d’air comprimé
• Carrosserie renforcée & patins antidérapants en caoutchouc.
• Torche et pince de masse déconnectables.
• Compact, léger et portable.
• Livré avec : torche IPT40 (4 m) et pince de masse (2 m, 10 mm²)
Après avoir mis l’appareil sous tension, le voyant vert de fonctionnement doit s’allumer. Le réglage de la pression d’air s’effectue manuellement via un régulateur situé en façade. Pour cela, il faut appuyer sur la gâchette de la torche pour établir l’arc, puis la relâcher : l’air continue de s’écouler environ 15 secondes. Pendant ce temps, la pression d’air doit être ajustée à environ 5 bars (à 3 bars pour des courants inférieurs à 10 A).
L’intensité de coupe se règle à l’aide d’un potentiomètre unique, en fonction de l’épaisseur et du type de tôle à découper. Le découpeur est muni d’un système d’arc pilote permettant d’amorcer l’arc sans toucher la pièce, soit par appui sur la gâchette avant contact avec la pièce, soit par contact avec la pièce suivi de l’appui sur la gâchette.
Lors de la découpe, il faut maintenir un contact constant entre la torche et la pièce, en traînant légèrement la buse sur la surface pour assurer une coupe régulière. Pour une coupe à partir du bord, la torche est tenue perpendiculairement à la pièce ; pour une découpe en milieu de pièce, la torche est positionnée à environ 30° avant d’être ramenée à la verticale une fois le perçage amorcé.
En cas de surchauffe, un voyant jaune s’allume et la machine s’arrête temporairement. Si une surtension est détectée, le voyant jaune clignote, et il faut alors débrancher puis rebrancher l’appareil.
Le découpeur nécessite un raccordement à une source d’air comprimé avec une pression d’entrée recommandée entre 5 et 9 bars, et un débit minimum de 115 L/min. L’air doit être filtré et de bonne qualité pour garantir une découpe efficace et préserver la durée de vie des consommables.
Enfin, en cas de fonctionnement non conforme, comme un arc qui ne se maintient pas ou une absence de puissance, il convient de vérifier la connexion de la pince de masse, la qualité de l’air, l’état des consommables, ainsi que la conformité de l’alimentation électrique.
Ce résumé reflète strictement les étapes et conditions d’utilisation telles qu’exprimées dans les documents fournis, sans ajout ni interprétation.
Votre produit GYS est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat dans un premier temps. Ensuite procéder au renvoi du produit à l'adresse suivante : BATI AVENUE - 9 RUE DU CHAMPS DE L'ETANG - 85140 ESSARTS EN BOCAGE. A réception de votre demande, cette dernière sera directement transmis au constructeur.
GYS
1 RUE DE LA CROIX DES LANDESCS 54159
53941 - SAINTE BERTHEVIN CEDEX
France
contact@gys.fr
Questions produits
Quelles sont les capacités de coupe du découpeur plasma EASYCUT 30 FV ?
Le découpeur plasma EASYCUT 30 FV permet une coupe propre jusqu’à 10 mm d’acier et une séparation jusqu’à 15 mm. Il est également capable de couper proprement 8 mm d’aluminium ou d’acier inoxydable, avec une séparation possible jusqu’à 10 mm.
Comment se règle la pression d’air et pourquoi est-ce important ?
La pression d’air se règle manuellement via un régulateur en façade, avec un débitmètre visible. La pression recommandée est d’environ 5 bars pendant la découpe, ou 3 bars pour un courant inférieur à 10 A. Ce réglage optimise la qualité de coupe et la durée de vie des consommables.
Quels sont les avantages du système d’amorçage sans HF sur ce découpeur ?
Le système d’amorçage sans haute fréquence (HF) évite les perturbations électromagnétiques qui pourraient endommager les équipements électroniques à proximité. Il contribue aussi à prolonger la durée de vie des consommables.
Quelles sont les caractéristiques de la torche fournie avec le découpeur ?
La torche IPT40 est déconnectable, avec un câble de 4 m. Elle est refroidie à l’air pour stabiliser l’arc, conçue pour résister aux chocs et à la chaleur, et équipée d’un mécanisme de gâchette facile à utiliser, incluant un loquet de sécurité pour éviter les amorçages accidentels.
Quels sont les critères à vérifier pour garantir la sécurité électrique et la conformité du poste ?
Le découpeur doit être raccordé à une alimentation monophasée 230 V avec mise à la terre effective. La norme EN 60974-1 (40 °C) est respectée. Il est impératif de ne pas toucher simultanément la torche et la pince de masse, de vérifier l’état des câbles, et de respecter les protections électriques recommandées.
Comment s’effectue la mise en œuvre et le démarrage du découpeur ?
Après avoir fixé la pince de masse sur une zone propre de la pièce, il faut vérifier la présence des consommables sur la torche, mettre sous tension l’appareil (voyant vert allumé), régler la pression d’air, puis ajuster le courant de coupe via le potentiomètre. Le système d’arc pilote permet d’amorcer l’arc sans contact direct avec la pièce.
Quels sont les éléments à contrôler en cas de dysfonctionnement de la machine ?
En cas d’absence d’arc ou de puissance, il faut vérifier la connexion de la pince de masse, la qualité et la pression de l’air, l’état des consommables, ainsi que la conformité de l’alimentation électrique. Un voyant jaune signale la surchauffe ou une surtension.
Quelles sont les recommandations pour réduire les émissions électromagnétiques ?
Il est conseillé de regrouper les câbles de coupage, d’éviter d’enrouler les câbles autour du corps, de positionner le corps loin des câbles, de raccorder la pince de masse au plus proche de la zone de coupe, et de ne pas s’asseoir ou s’appuyer sur la source de courant. Ces mesures réduisent l’exposition aux champs électromagnétiques conformément aux normes IEC 61000-3-11 et IEC 61000-3-12.
