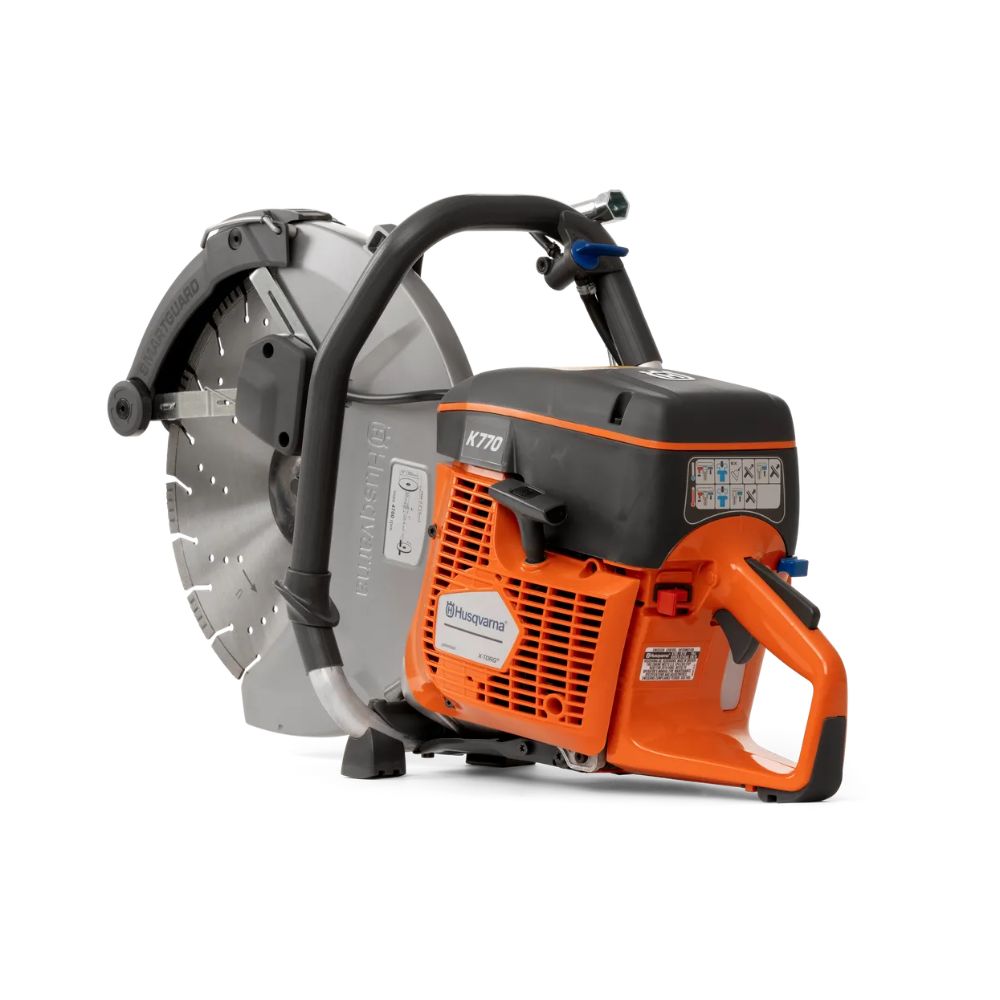

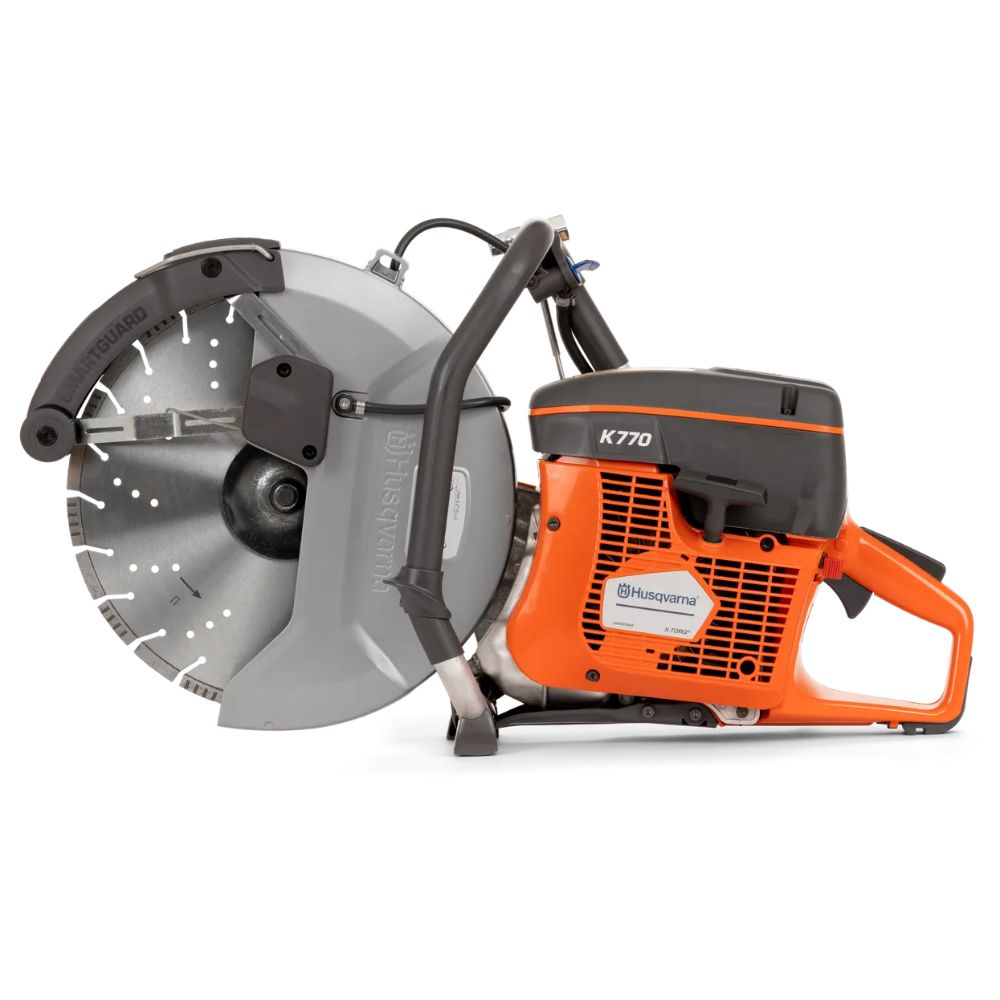

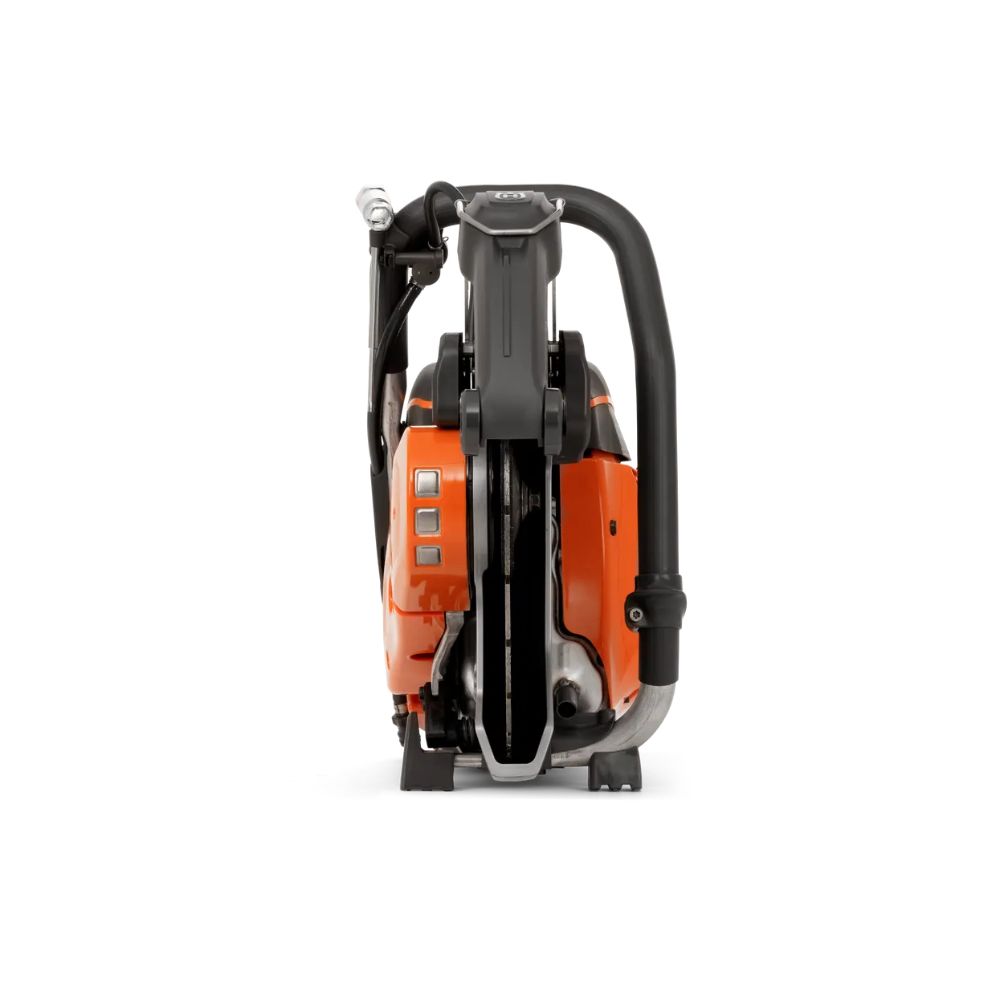

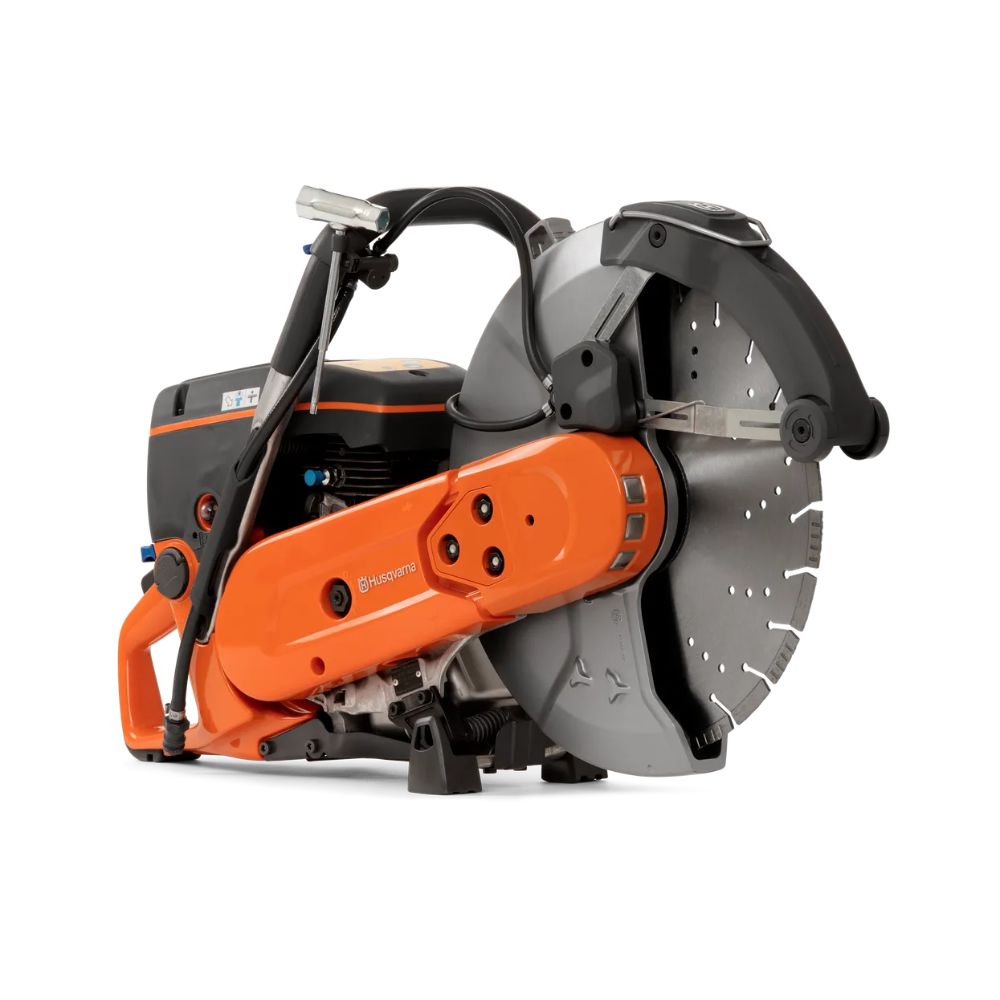

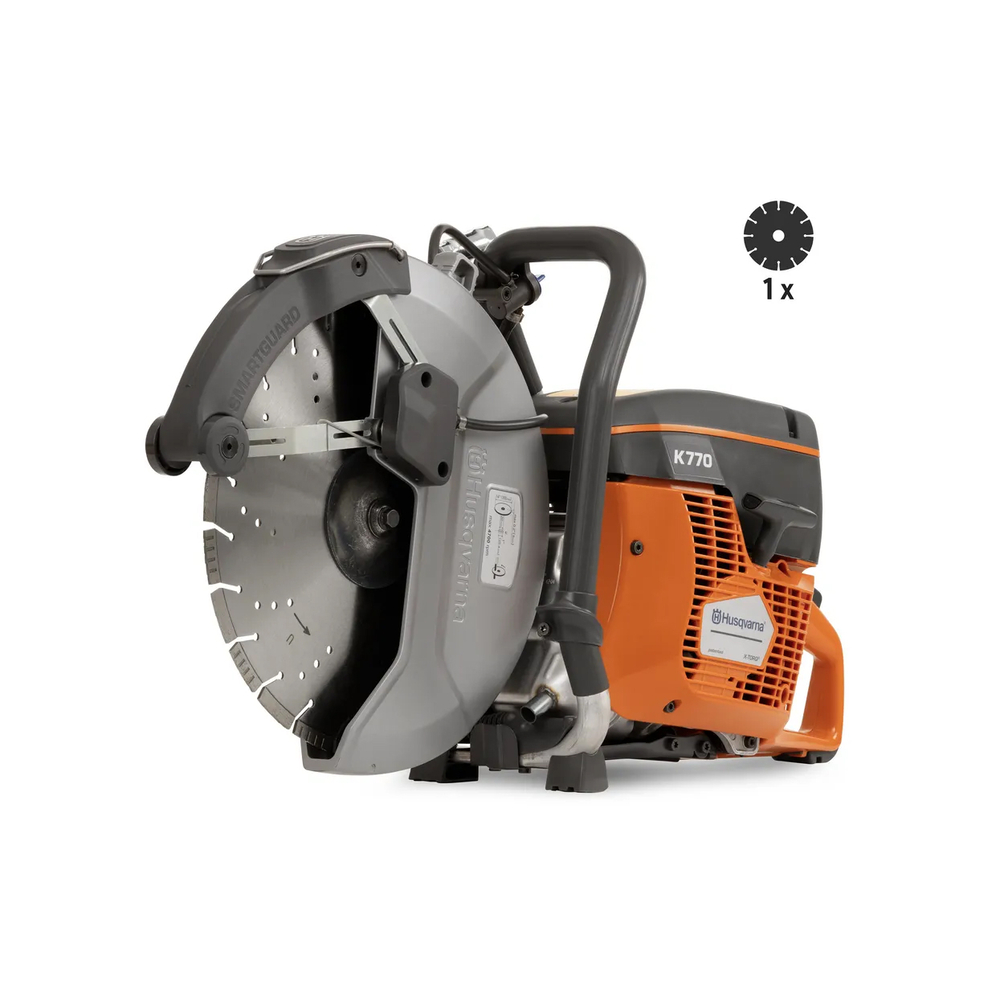

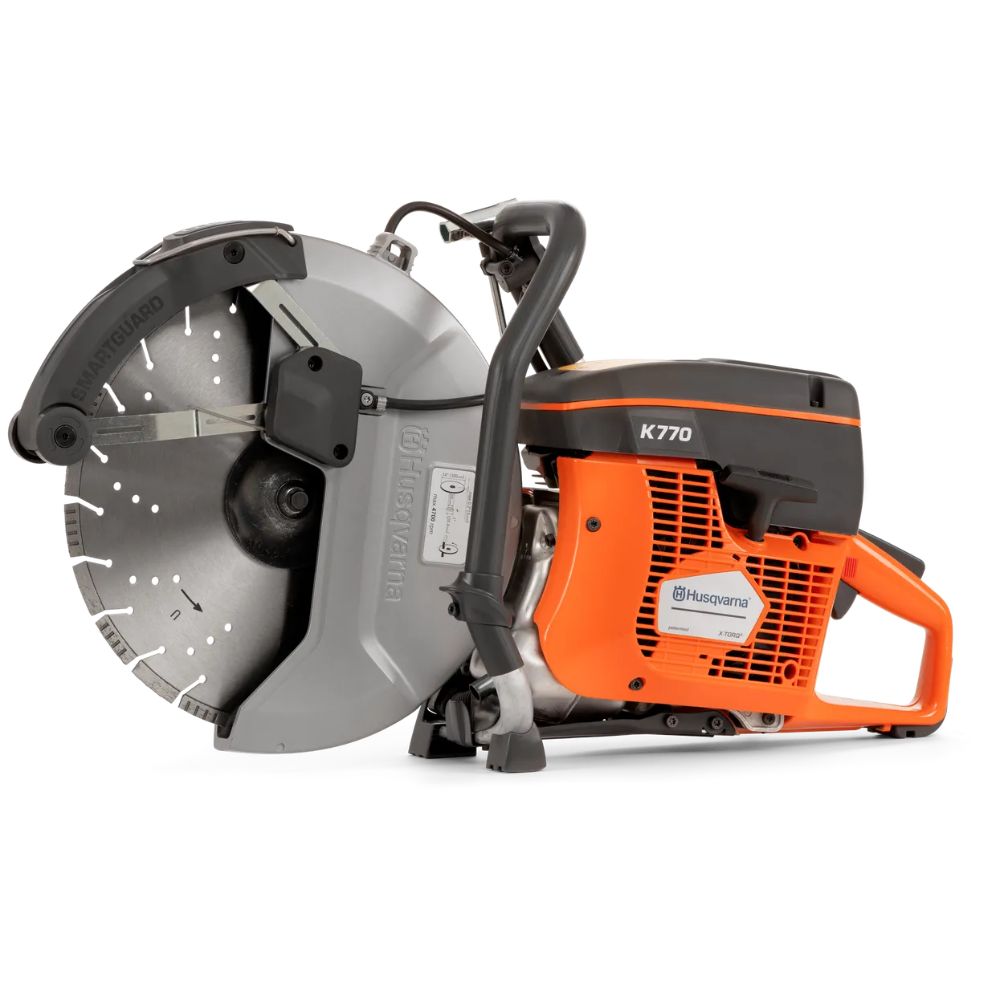

Découpeuse thermique HUSQVARNA K770 SmartGuard Ø 300 mm - 970494801
Référence : HUS_970494801
Découvrez Découpeuse thermique HUSQVARNA K770 SmartGuard Ø 300 mm - 970494801 disponible à l'achat
- Technologie SmartGuard pour une sécurité accrue
- Puissance moteur 3,7 kW pour une coupe rapide
- Système SmartTension™ pour moins d’entretien
- Conception ergonomique et système anti-vibrations
- Profondeur de coupe maximale de 100 mm
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Mode d’emploi
1 document
Voir plus de documents
La découpeuse thermique Husqvarna K770 SmartGuard – référence 970 49 48-01 est une machine de coupe professionnelle conçue pour les travaux intensifs dans le bâtiment, la voirie et les travaux publics. Polyvalente, robuste et performante, elle est particulièrement adaptée pour la découpe de matériaux tels que le béton, l’asphalte, les pavés, les blocs de construction ou encore les dalles. Grâce à sa conception avancée, elle offre un excellent compromis entre puissance, maniabilité et sécurité sur les chantiers.
Ce modèle intègre la technologie SmartGuard, un carter de disque étendu qui améliore considérablement la sécurité lors des opérations de coupe. Ce système réduit le risque de rebond et d’accident en guidant l’utilisateur vers une position de travail correcte et une zone de coupe plus sûre. Cette innovation rend la machine particulièrement adaptée aux professionnels qui recherchent un haut niveau de sécurité tout en conservant une grande efficacité.
La K770 SmartGuard se distingue également par son excellent rapport puissance/poids. Son moteur thermique 2 temps développe une puissance de 3,7 kW, permettant d’obtenir une coupe rapide et précise même dans les matériaux les plus résistants. Malgré cette puissance élevée, la machine reste relativement légère et bien équilibrée, ce qui réduit la fatigue de l’utilisateur lors d’utilisations prolongées.
Afin d’optimiser la transmission de puissance et de limiter l’usure des composants, la découpeuse est équipée du système SmartTension™. Ce dispositif semi-automatique assure un tensionnement optimal de la courroie et prolonge sa durée de vie tout en réduisant les opérations de maintenance. De plus, la machine bénéficie d’un système de filtration performant et d’un lanceur robuste qui garantissent un démarrage facile et des intervalles d’entretien prolongés.
La version 970 49 48-01 est conçue pour fonctionner avec un disque de 300 mm, offrant une profondeur de coupe maximale de 100 mm. Elle peut être utilisée pour une large gamme d’applications, comme la découpe de sols, de murs ou l’enfouissement de câbles. Sa conception ergonomique, son système anti-vibrations et son démarrage fiable en font un outil performant et confortable pour les professionnels exigeants.
- Type d’outil : Découpeuse thermique professionnelle
- Alimentation : Essence
- Type de moteur : 2 temps / 1 cylindre
- Puissance de sortie : 3,7 kW
- Cylindrée : 73,5 cm³
- Régime moteur maximal : 9 300 tr/min
- Vitesse de puissance maximale : 9 000 tr/min
- Diamètre de disque maximum : 300 mm
- Profondeur de coupe maximale : 100 mm
- Diamètre d’arbre : 25,4 mm / 20 mm
- Épaisseur de disque maximale : 5 mm
- Vitesse périphérique maximale : 80 m/s
- Refroidissement du disque : à l’eau
- Niveau de puissance sonore garanti : 115 dB(A)
- Niveau de pression sonore aux oreilles de l’utilisateur : environ 101 dB(A)
- Vibrations poignée gauche : 2,4 m/s²
- Vibrations poignée droite : 2,1 m/s²
- Dimensions : 225 mm x 735 mm x 429 mm
- Émissions CO₂ (EU V) : 711 g/kWh
- Technologies intégrées : SmartGuard / SmartTension™ / Active Air Filtration™ / système anti-vibrations
Le principe d’utilisation repose sur la rotation rapide d’un disque de coupe, qui doit être appliqué avec précaution sur le matériau. Il est important de ne jamais utiliser la zone de rebond de la lame (kickback zone), car cela peut provoquer un mouvement brutal et dangereux vers l’utilisateur. La découpe doit se faire en maintenant la lame libre de tout pincement pour éviter les risques de rebond, notamment en soutenant correctement la pièce à couper afin que la coupe reste ouverte.
Pour couper des tuyaux plus petits que la profondeur de coupe maximale, la découpe s’effectue en une seule passe de haut en bas. Pour des tuyaux plus larges, il faut diviser la coupe en plusieurs étapes en réalisant d’abord une rainure guide, puis en découpant par sections selon un ordre précis, avant de finaliser la séparation par une coupe arrière.
La machine est utilisée principalement pour la découpe de matériaux durs tels que béton, asphalte, pavés, blocs de construction ou dalles, dans des contextes professionnels de bâtiment, voirie et travaux publics. La profondeur de coupe maximale est de 100 mm avec un disque de 300 mm.
Lors de la coupe, il faut appliquer la lame avec une pression modérée, sans forcer, en laissant la machine faire le travail. La lame doit tourner à pleine vitesse jusqu’à la fin de la coupe. Il est nécessaire de vérifier que la zone de travail est dégagée, stable et que le matériau ne peut pas bouger pendant la coupe.
En cas de blocage ou de pincement de la lame, il faut être vigilant car cela peut provoquer un coup de rebond violent. Pour éviter cela, il faut toujours s’assurer que la lame ne soit pas coincée et que la coupe reste ouverte.
Le dispositif SmartGuard guide l’utilisateur pour maintenir une position de travail correcte et sécurisée, limitant les risques liés à la découpe.
Enfin, la machine ne doit pas être utilisée pour couper des matériaux autres que ceux spécifiés, ni au-dessus de la hauteur des épaules, ni depuis une échelle. Il est conseillé d’utiliser une plateforme ou un échafaudage si la coupe est en hauteur.
Votre produit HUSQVARNA est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new), Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur. Pour les robots de tontes, une checklist respective sera à suivre pour l'envoi en SAV de l'article. Elle vous sera fournie en retour de mail à votre demande.
Questions produits
Quels sont les éléments de sécurité intégrés à la découpeuse K770 SmartGuard ?
La découpeuse intègre la technologie SmartGuard, un carter de disque étendu qui réduit le risque de rebond en guidant l’utilisateur vers une position de travail correcte et une zone de coupe plus sûre. Elle possède également un système anti-vibrations pour améliorer le confort et réduire la fatigue. Le système SmartTension™ optimise la tension de la courroie pour limiter l’usure et les opérations de maintenance. Le démarrage est facilité par un lanceur robuste et un système de filtration performant.
Comment la découpeuse K770 SmartGuard limite-t-elle les risques de coup de rebond ?
Le carter SmartGuard est monté au-dessus de la lame et agit comme un guide pour éviter que la lame ne soit utilisée dans la zone de rebond, source de coup violent. Ce carter est monté sur ressorts et doit toujours revenir en position initiale librement. La découpe doit être réalisée en évitant de forcer la lame et en maintenant la pièce à découper stable pour éviter le pincement et le blocage de la lame.
Quelles sont les consignes spécifiques d’utilisation pour la découpe de tuyaux ?
Pour des tuyaux plus petits que la profondeur de coupe maximale (100 mm), la découpe s’effectue en une seule passe de haut en bas. Pour des tuyaux plus larges, il faut diviser la coupe en plusieurs étapes : d’abord une rainure guide, puis la découpe par sections selon un ordre précis, et enfin la séparation finale par une coupe arrière. Il est essentiel que le tuyau soit bien soutenu pour éviter que la coupe ne se referme et pince la lame.
Quelles sont les limites d’utilisation à respecter avec cette découpeuse ?
La machine ne doit pas être utilisée pour couper des matériaux autres que ceux spécifiés (béton, asphalte, pavés, blocs de construction, dalles). Il est interdit de couper au-dessus de la hauteur des épaules ou depuis une échelle. En cas de coupe en hauteur, il est conseillé d’utiliser une plateforme ou un échafaudage. Il est également interdit de couper des matériaux contenant de l’amiante.
Quels sont les critères techniques à vérifier pour choisir un disque adapté à cette découpeuse ?
Le disque doit avoir un diamètre maximum de 300 mm, une épaisseur maximale de 5 mm et un diamètre d’arbre compatible (25,4 mm ou 20 mm avec bague). Il faut utiliser uniquement des disques diamant ou abrasifs adaptés aux matériaux à couper, conformes aux normes EN12413, EN13236 ou ANSI B7.1. Les disques doivent être en bon état, sans fissure ni déformation, et avoir une vitesse nominale au moins égale à celle de la machine (80 m/s en vitesse périphérique).
