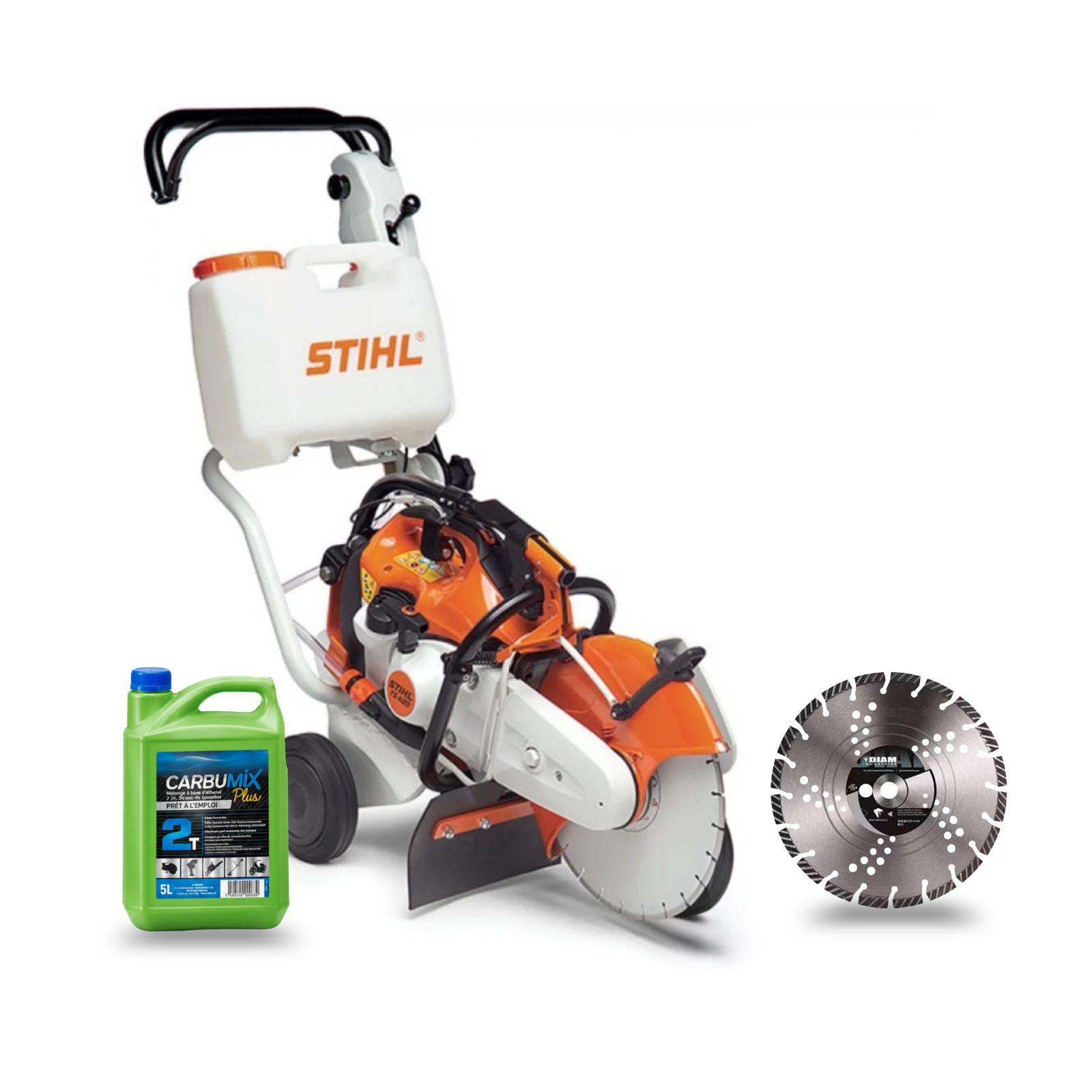

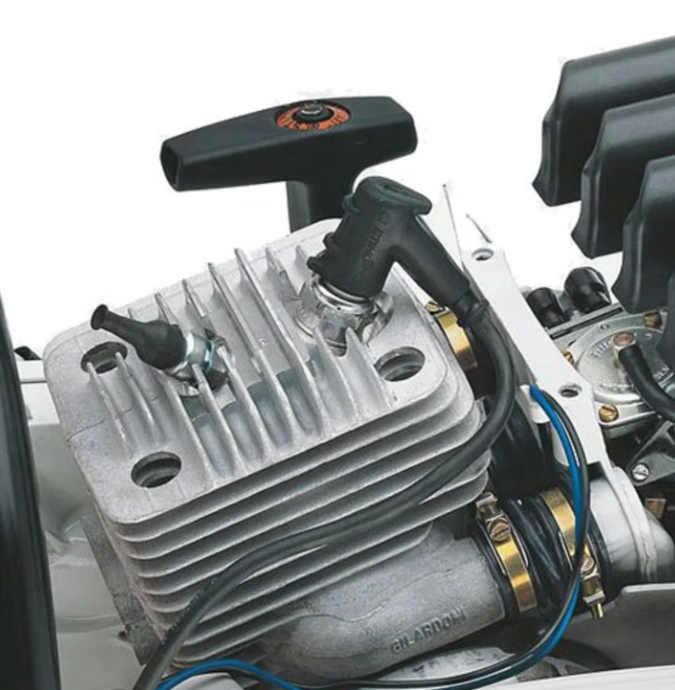

La découpeuse thermique STIHL TS 420 Ø 350 mm constitue une solution adaptée aux professionnels du bâtiment et des travaux publics pour réaliser des travaux de découpe au sol sur chantier. Robuste et performante, elle est équipée d’un moteur de 66,7 cm³ développant 3,2 kW et permet d’atteindre une profondeur de coupe allant jusqu’à 125 mm.

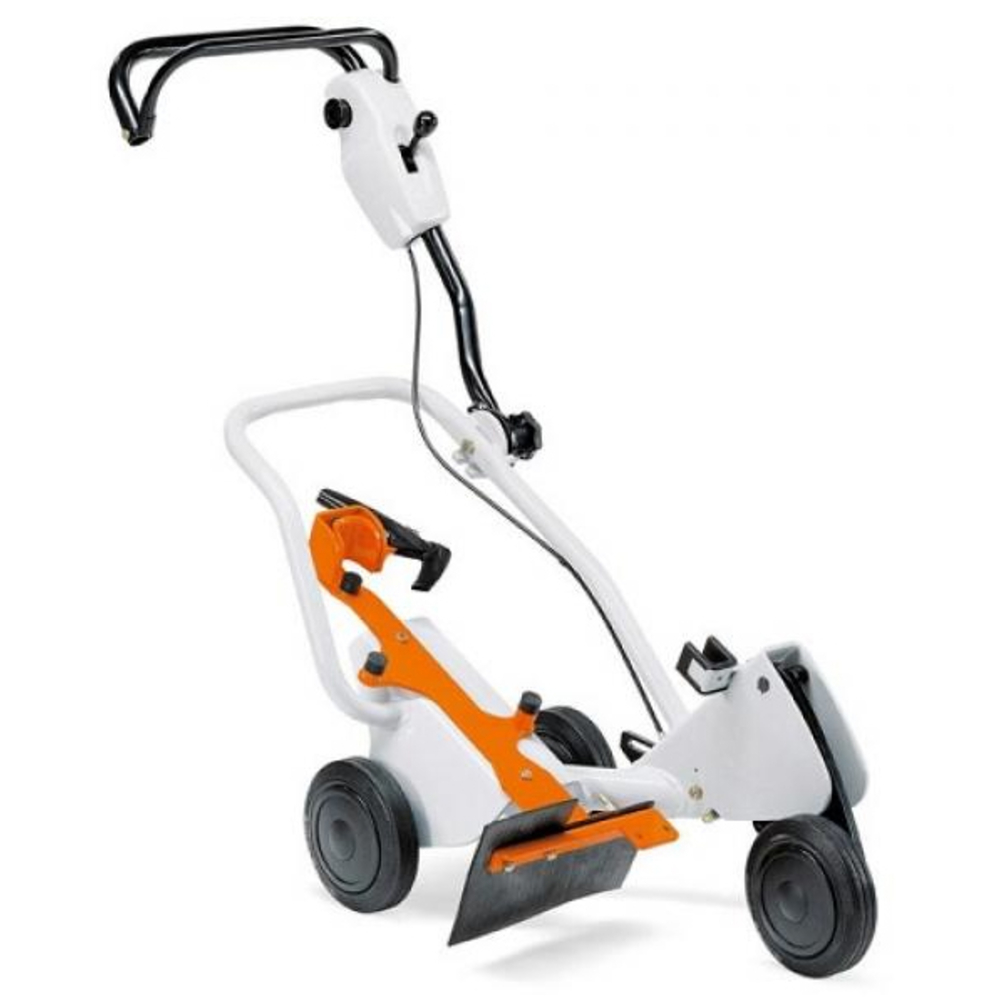

Ce pack intègre un chariot de guidage STIHL FW 20 spécialement conçu pour les découpeuses STIHL, dont la TS 420. Il permet de réaliser des découpes au sol longues et rectilignes avec une meilleure précision et un réglage de la profondeur de coupe directement depuis le guidon. Le montage de la découpeuse sur le chariot s’effectue rapidement et sans outil.

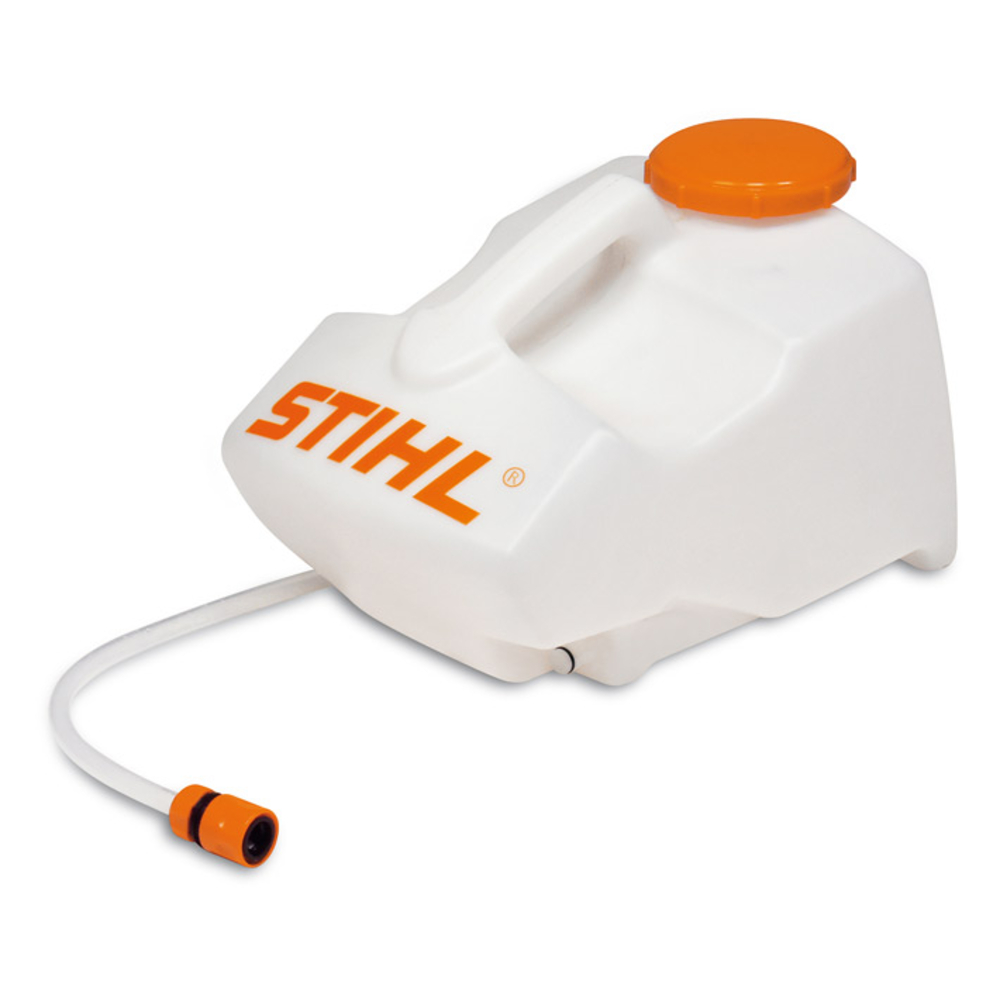

Pour les travaux nécessitant une découpe à eau, le pack comprend également un réservoir d’eau STIHL de 13 litres conçu pour être monté sur le chariot FW 20. Son système d’alimentation par gravité permet d’apporter l’eau directement à la découpeuse, notamment sur les chantiers ne disposant pas d’une alimentation en eau fixe. Sa large ouverture de remplissage avec tamis intégré facilite le remplissage tout en limitant l’entrée des impuretés.

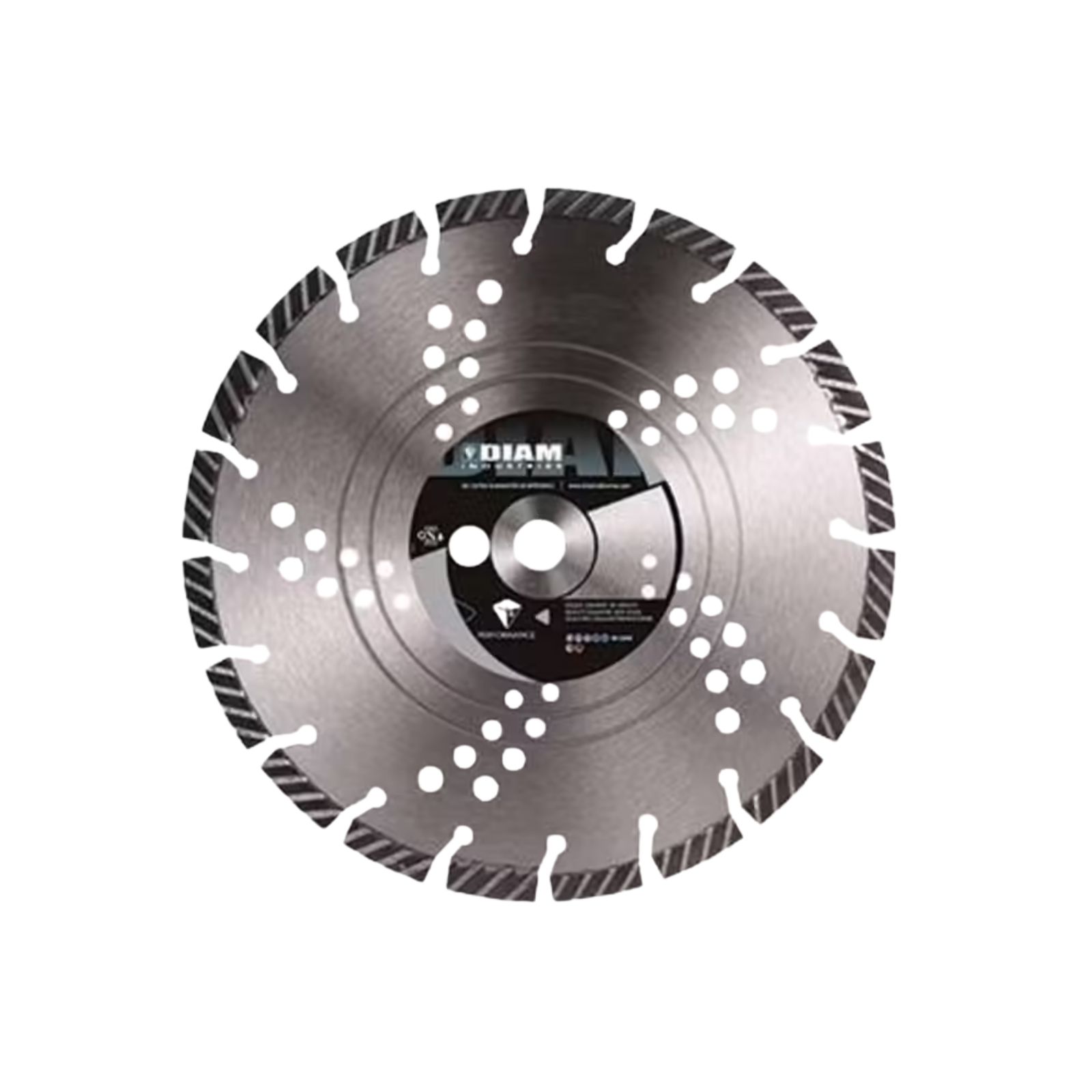

Le disque diamant mixte DIAM INDUSTRIE MX90 Ø 350 mm avec alésage de 20 mm complète l’ensemble. Équipé de 24 segments de 12 mm de hauteur, il est adapté à la découpe de l’acier, du béton et de l’asphalte, à sec ou à eau. Ses segments créneautés favorisent une coupe efficace en limitant les frottements latéraux et ses perforations contribuent au refroidissement du disque.

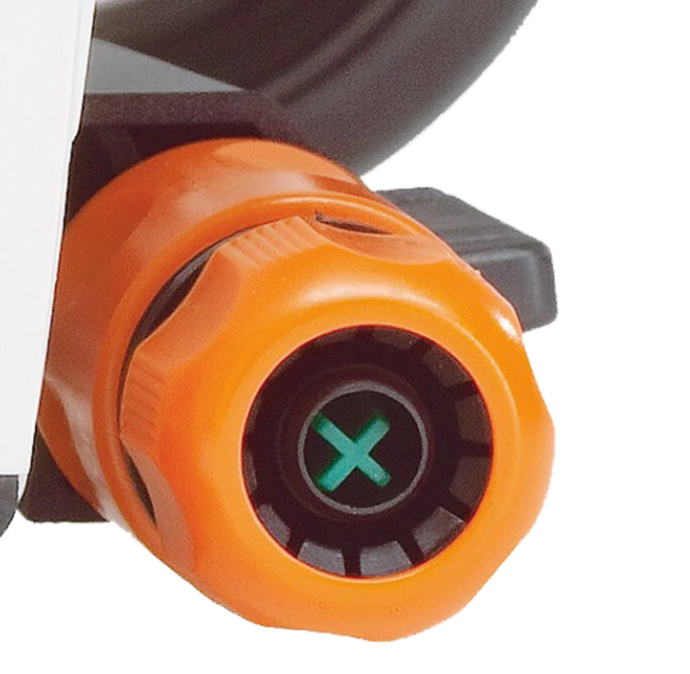

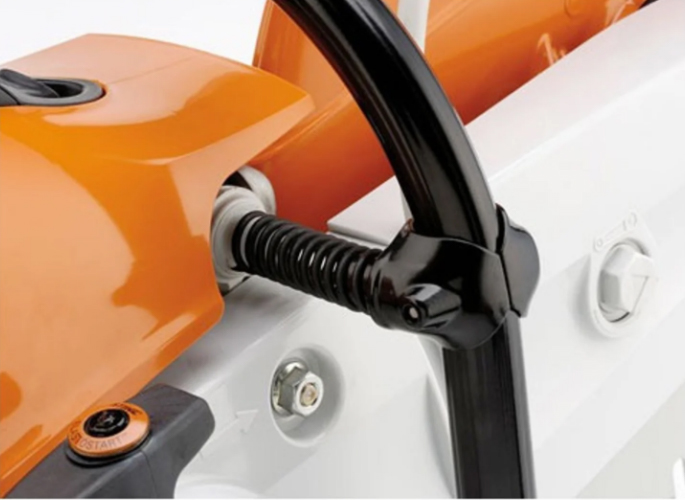

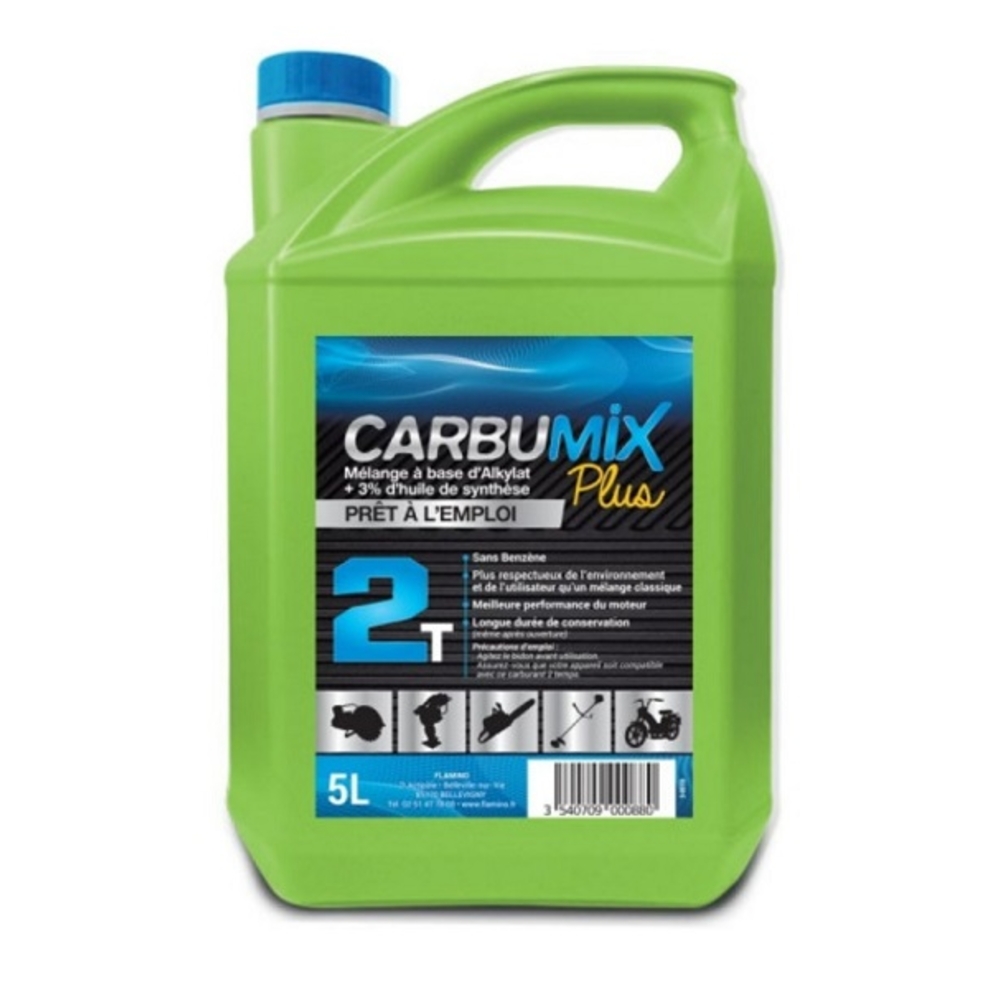

Le pack comprend enfin un bidon de carburant CARBUMIX+ 2 Temps 2,6 % 5 L ALKYLAT, prêt à l’emploi pour alimenter la découpeuse thermique. La TS 420 bénéficie notamment d’une pré-filtration cyclonique permettant de séparer environ 80 % des particules de poussière avant leur arrivée au filtre plissé, ainsi que d’un système antivibratoire, d’une poignée ergonomique et d’un raccord d’eau intégré pour faciliter les travaux de découpe à eau.
L’ensemble constitue une solution adaptée aux travaux de découpe au sol nécessitant précision, guidage, profondeur de coupe importante et alimentation en eau autonome.
Découpeuse thermique STIHL TS420 Ø 350mm - 42380112810 :
Disque diamant mixte MX90 Ø 300 mm - D002MX9035020 :
Carburant CARBUMIX+ 2 Temps 2,6 % 5 L ALKYLAT - 1634 :
Réservoir d’eau par gravité 10L pour chariot FW20 STIHL - 42240071018 :
Chariot de guidage FW20 STIHL pour TS410 - 42242000043 :
Les produits STIHL bénéficient initialement d’une garantie de deux ans à compter de leur date de facturation.
STIHL propose également une année de garantie supplémentaire, sous réserve d’avoir enregistré le produit en ligne dans les 30 jours suivant son achat.
Pour procéder à l’enregistrement de votre article, veuillez consulter le site du fabricant : https://www.stihl.fr/fr/services/enregistrer-mon-produit
Un certificat vous sera ensuite transmis afin de confirmer cette extension de garantie.
En cas de panne, veuillez utiliser le formulaire de contact afin de nous transmettre votre demande de service après-vente. Merci de joindre les éléments suivants :
Nous vous remercions de retourner le produit à l’adresse suivante :
BATI AVENUE
9 RUE DU CHAMP DE L’ÉTANG
85140 ESSARTS EN BOCAGE
Dès réception, le produit sera transmis à un centre d’expertise agréé STIHL.
Vous pouvez également contacter directement le centre de réparation agréé STIHL le plus proche de chez vous. La liste des centres est disponible sur le site du fabricant : https://www.stihl.fr/fr/revendeurs
STIHL ANDREAS SARL (matériel)
ZI NORD DE TORCYBP 47
77201 - MARNE LA VALLEE
France
https://support.stihl.com/fr-FR/par-e-mail/
Il est essentiel de contrôler l’état technique de la machine, notamment l’absence de fuite du système de carburant, la bonne fixation et l’état du disque adapté au matériau à couper, le serrage correct de la protection, ainsi que le fonctionnement des commandes et des dispositifs de sécurité. La machine doit être utilisée uniquement en bon état pour éviter tout risque d’accident.
La machine doit être tenue avec les deux mains, la droite sur la poignée arrière et la gauche sur la poignée avant, en enveloppant les poignées avec les pouces. Le disque doit être guidé droit dans la rainure de coupe, sans appuyer en biais ni forcer, et la coupe doit se faire en plusieurs passes de 5 à 6 cm de profondeur maximum pour les matériaux épais.
La TS 420 accepte des disques résine de 350 mm pour des coupes jusqu’à 125 mm de profondeur. Les disques diamant sont réservés à la coupe humide avec alimentation en eau adaptée, tandis que les disques résine peuvent être utilisés en coupe sèche ou humide selon leur type. Il est indispensable d’utiliser uniquement des disques homologués et adaptés au matériau.
Le port d’équipements de protection individuelle adaptés (lunettes EN 166, casque, gants résistants, chaussures de sécurité, protections auditives et masque anti-poussière si nécessaire) est obligatoire. Il faut également veiller à ce que la zone de travail soit dégagée, éviter toute présence non autorisée à proximité, et ne jamais utiliser la machine pour couper des matériaux non prévus comme le bois ou l’amiante.
La TS 420 est équipée d’un système de pré-filtration cyclonique qui réduit la fréquence de nettoyage du filtre à air plissé à sec, prolongeant ainsi sa durée de vie. Cela facilite le démarrage et maintient les performances du moteur en limitant la contrainte d’entretien quotidienne.
En cas de vibrations inhabituelles, baisse de performance ou comportement anormal de la lame, il est impératif d’arrêter le travail immédiatement. Il faut vérifier l’état et le montage correct du disque, ainsi que l’état général de la machine avant de reprendre l’utilisation.
La découpeuse peut être utilisée manuellement en tenant fermement les poignées comme décrit, ou montée sur le chariot FW 20 pour plus de stabilité et précision lors de coupes répétitives ou longues. Le choix dépend des contraintes du chantier et des préférences d’utilisation.
L’utilisation de disques non homologués, endommagés, ou inadaptés au matériau peut provoquer des ruptures, vibrations excessives, ou retour de force dangereux. De même, forcer la machine ou couper des matériaux non prévus peut entraîner des accidents graves et endommager la machine.
