Découpeuse thermique à disque TS 420 DB10 350mm - STIHL - 42382000040
Référence : S00642382000040
Découvrez Découpeuse thermique à disque TS 420 DB10 350mm - STIHL - 42382000040 disponible à l'achat
- Coupe jusqu’à 125 mm de profondeur avec disque de 350 mm
- Système anti-vibrations pour un confort d’utilisation accru
- Démarrage facilité grâce à la soupape de décompression et pompe manuelle
- Poids léger de 9.8 kg pour une maniabilité optimale
- Filtre cyclonique prolongeant la durée de vie et réduisant l’entretien
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Mode d’emploi
1 document
Voir plus de documents

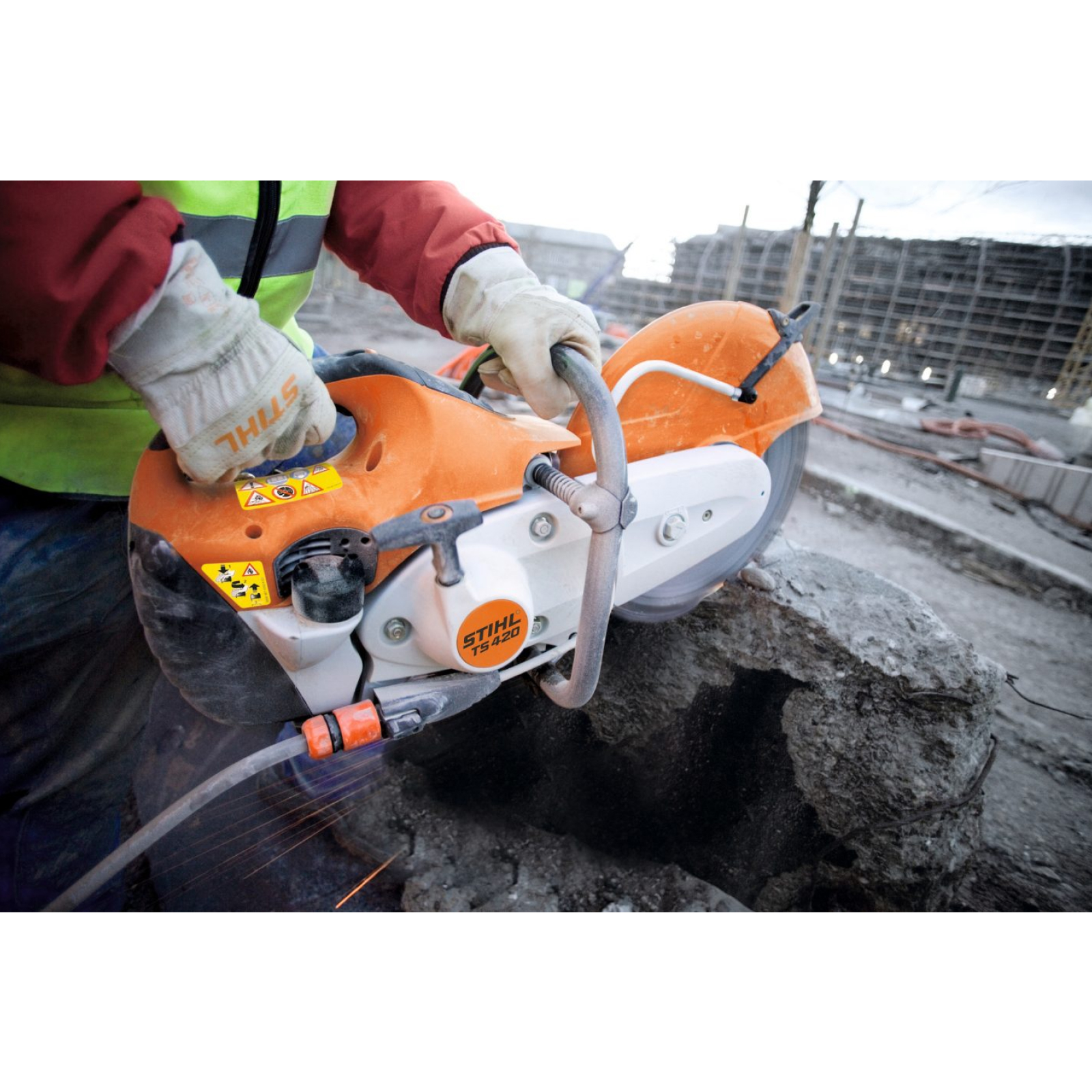

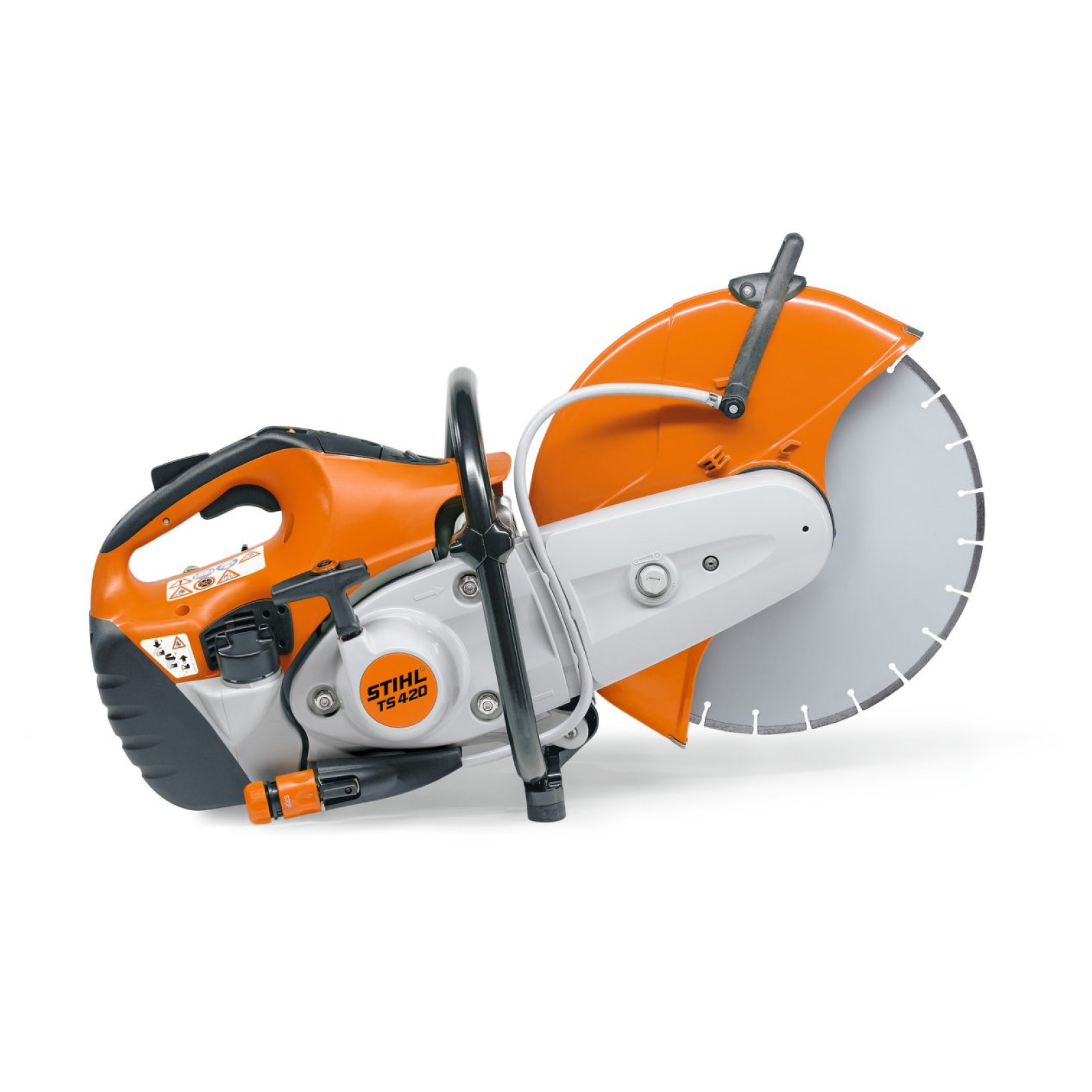

Découpeuse thermique à disque TS 420 DB10 350mm de STIHL, un outil léger, compact et extrêmement maniable.
Elle est équipée d’un disque à découper de 350 mm de diamètre, permettant des coupes jusqu’à 125 mm de profondeur.
Le système anti-vibrations STIHL assure un guidage précis et confortable lors de la découpe.
La pré-filtration cyclonique protège le filtre plissé à sec en réduisant la fréquence de nettoyage et prolonge sa durée de vie.
Le démarrage est facilité grâce à une soupape de décompression, une pompe d’amorçage manuelle et une poignée ElastoStart.
Le moteur 2-temps à balayage stratifié est puissant, efficace et économique, réduisant la consommation et les émissions par rapport à un moteur conventionnel.
Cette découpeuse peut être utilisée manuellement ou montée sur un chariot FW 20 pour plus de stabilité.
La pompe à carburant manuelle réduit le nombre de lancements nécessaires pour démarrer l’appareil, ce qui simplifie particulièrement le démarrage après une longue pause.
Le compensateur intégré dans le carburateur maintient les performances du moteur constantes malgré l’encrassement progressif du filtre à air, réduisant ainsi les besoins d’entretien.
La soupape de décompression diminue la force nécessaire au démarrage en libérant une partie du mélange comprimé.
Un raccord d’eau intégré permet une alimentation en eau permanente pour rincer le disque pendant la coupe, ce qui agglomère les poussières et refroidit efficacement la zone de travail.
La protection du disque en magnésium moulé est légère, robuste et évite tout contact avec le matériau coupé ou l’eau de refroidissement.
Le tendeur de courroie semi-automatique STIHL facilite le réglage de la tension de la courroie, prolongeant ainsi la durée de vie de la courroie et des roulements.
Le système de filtre à air longue durée sépare environ 80 % des particules de poussière par flux cyclonique, ce qui augmente la longévité du filtre et simplifie l’entretien.
La poignée ergonomique incurvée assure une prise en main ferme et confortable, permettant des coupes précises même en présence de pierres.
Le système anti-vibrations réduit la transmission des vibrations du moteur à la poignée, rendant l’utilisation plus agréable et moins fatigante.
Caractéristiques techniques principales :
La cylindrée du moteur est de 66,7 cm³ avec une puissance de 3,20 kW.
Le taux d’émission de CO2 est de 747 g/kWh.
Le poids unitaire sans carburant est de 9,8 kg (sans disque de coupe).
La longueur totale de l’appareil avec disque est de 72 cm.
Le niveau de pression sonore est de 98 dB(A) et le niveau de puissance acoustique atteint 109 dB(A).
Les valeurs K pour le niveau de pression et de puissance acoustique sont de 2 dB(A).
Les vibrations mesurées côté gauche et droit sont de 3,9 m/s².
Cette découpeuse est livrée avec un disque diamant en équipement d’origine, garantissant une performance optimale dès la première utilisation.
Les mesures acoustiques et vibratoires sont conformes aux normes ISO 19432, EN 60745-2-22 et à la directive 2006/42/CE.
La découpeuse thermique TS 420 DB10 allie puissance, maniabilité et confort d’utilisation pour répondre efficacement aux besoins de découpe manuelle ou sur chariot dans divers environnements professionnels.
Elle permet des coupes précises et profondes grâce à son disque de 350 mm, avec une profondeur maximale de 125 mm.
Le système anti-vibrations STIHL et la poignée ergonomique assurent un confort optimal même lors d’utilisations prolongées.
Le démarrage est simplifié par une soupape de décompression, une pompe manuelle et une poignée ElastoStart.
La pré-filtration cyclonique et le compensateur carburateur réduisent les entretiens et prolongent la durée de vie du moteur.
Un raccord d’eau intégré assure un refroidissement efficace et limite la poussière lors de la découpe.
La protection du disque en magnésium est à la fois légère et robuste.
Le tendeur semi-automatique facilite le réglage de la courroie pour une meilleure longévité.
Cette machine est conforme aux normes de sécurité et environnementales en vigueur, garantissant une utilisation professionnelle fiable et sécurisée.
Elle peut être utilisée à la main ou montée sur un chariot STIHL FW 20 pour plus de stabilité et de précision.
En résumé, la TS 420 DB10 est un outil performant, maniable et confortable, idéal pour des travaux de découpe exigeants dans le secteur professionnel.
- cylindrée : 66.7 cm³
- puissance : 3.20 kW
- émission de CO2 : 747 g/kWh
- poids unitaire sans carburant : 9.8 kg
- diamètre de disque à découper : 350 mm
- équipement de première monte départ usine : disque diamant
- profondeur de coupe max. : 125 mm
- longueur de l’appareil avec disque de coupe : 72 cm
- niveau de pression sonore : 98 dB(A)
- niveau de puissance acoustique : 109 dB(A)
- valeur K (niveau de pression acoustique) : 2 dB(A)
- valeur K (niveau de puissance acoustique) : 2 dB(A)
- taux de vibrations côté gauche : 3.9 m/s²
- taux de vibrations côté droit : 3.9 m/s²
Le fonctionnement consiste à démarrer le moteur sur une surface stable, en veillant à ce que le disque ne touche pas le sol ou un autre objet au démarrage. La coupe s’effectue en guidant la machine vers le matériau à découper, en maintenant une pression constante sans forcer ni dévier le disque. La découpe doit être réalisée en suivant une ligne tracée, en plusieurs passes si nécessaire, avec une profondeur de coupe adaptée (jusqu’à 125 mm).
Pour le refroidissement du disque et la réduction de la poussière, un raccord d’eau intégré permet d’alimenter en continu le disque pendant la coupe. L’alimentation en eau peut être ajustée via une commande électronique. En cas d’utilisation de disques diamant, le sciage doit se faire à l’eau (coupe humide) pour augmenter la durée de vie du disque et limiter la poussière. Pour les disques en résine, l’usage peut être à sec ou à l’eau selon leur type.
Le matériau à découper doit être bien stabilisé et sécurisé pour éviter tout mouvement, vibration ou risque de basculement pendant la coupe. Il est important de ne pas modifier la direction de coupe une fois commencée et de ne jamais appuyer fortement sur la machine. La découpeuse ne doit pas être utilisée pour d’autres usages que la découpe manuelle ou sur chariot.
En cas de dysfonctionnement, notamment si le disque vibre ou si la machine ne fonctionne pas correctement, il faut interrompre le travail et vérifier l’état du disque, la tension de la courroie, et la présence d’eau pour le refroidissement. Le démarrage est facilité grâce à une pompe manuelle d’amorçage et une soupape de décompression.
Le résultat attendu est une coupe précise et profonde, réalisée dans des conditions de confort grâce au système anti-vibrations et à la poignée ergonomique, avec une gestion efficace de la poussière et du refroidissement du disque.
Nous vous informons que les produits STIHL possèdent à l'intitial d'une garantie d'1 an à partir de la date de facturation du produit. Sachez que STIHL offre en supplément, une année de garantie sous conditon de s'être enregistrer en ligne dans les 30 jours suivant l’achat. Pour enregistrer votre article, vous pouvez cliquer sur lien ENREGISTRER MON PRODUIT STIHL (se référer au site du fabricant). Une preuve d'enregistrement, sous forme de certificat, vous sera alors envoyé pour confirmer cette extension. Si votre produit tombe en panne, nous vous invitons à utiliser le formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new) et nous faire parvenir la demande SAV comme suit: joindre une photo de la plaque signalétique du produit, la facture d'achat et un descriptif de la panne, dans les conditions d'utilisations. Il vous faudra nous retourner le produit à l'adresse suivante: BATI AVENUE - 9 RUE DU CHAMPS DE L'ETANG - 85140 ESSARTS EN BOCAGE. Dès réception, le produit sera envoyé en centre d'expertise agréé STIHL. Il vous est aussi possible de vous rapprocher directement auprès d'un centre de réparation agréé dans la marque au plus près de chez vous, dont le lien est disponible ici: CENTRES DE REPARATIONS STIHL (se référer au site du fabricant),
STIHL ANDREAS SARL (matériel)
ZI NORD DE TORCYBP 47
77201 - MARNE LA VALLEE
France
https://support.stihl.com/fr-FR/par-e-mail/
Questions produits
Quels critères vérifier pour choisir la bonne découpeuse thermique à disque ?
Il faut s'assurer que la machine supporte un disque de 350 mm pour permettre une profondeur de coupe maximale de 125 mm. Vérifiez la puissance moteur (3,20 kW) et la cylindrée (66,7 cm³) pour répondre à vos besoins de performance. Le poids (9,8 kg sans carburant) est aussi un critère important pour la maniabilité.
Cette découpeuse est-elle compatible avec un chariot pour plus de stabilité ?
Oui, la TS 420 DB10 peut être utilisée manuellement ou montée sur un chariot STIHL FW 20, ce qui améliore la stabilité et la précision lors des découpes.
Comment la machine garantit-elle un confort d’utilisation lors de longues sessions de travail ?
Elle est équipée d’un système anti-vibrations qui réduit la transmission des vibrations au niveau des poignées, ainsi que d’une poignée ergonomique incurvée pour une prise en main ferme et confortable. Ces éléments diminuent la fatigue lors d’utilisation prolongée.
Quelles sont les spécificités techniques du disque de coupe fourni avec la découpeuse ?
La machine est livrée avec un disque diamant de 350 mm de diamètre, adapté aux coupes précises et profondes jusqu’à 125 mm. Ce disque est conçu pour un usage professionnel et garantit une performance optimale dès la première utilisation.
Quels sont les dispositifs facilitant le démarrage et l’entretien de cette découpeuse thermique ?
Le démarrage est facilité par une soupape de décompression, une pompe manuelle d’amorçage et une poignée ElastoStart. De plus, le système de pré-filtration cyclonique protège le filtre à air, réduisant la fréquence de nettoyage et prolongeant la durée de vie du moteur. Le compensateur intégré maintient la puissance constante malgré l’encrassement du filtre.
Comment se fait le refroidissement et la limitation de la poussière lors de la découpe ?
Un raccord d’eau intégré permet un apport continu d’eau pour rincer le disque pendant la coupe. Cela refroidit efficacement la zone de travail et agglomère les poussières, améliorant la sécurité et la propreté du chantier.
Quelles précautions de sécurité sont associées à l’utilisation de cette découpeuse thermique ?
La machine répond aux normes ISO 19432, EN 60745-2-22 et à la directive 2006/42/CE. Il est important de toujours utiliser des disques adaptés et en bon état, de porter les équipements de protection individuels recommandés, et de respecter les consignes de sécurité liées aux vibrations, au bruit (niveau sonore de 98 dB(A)) et à la manipulation du carburant.
