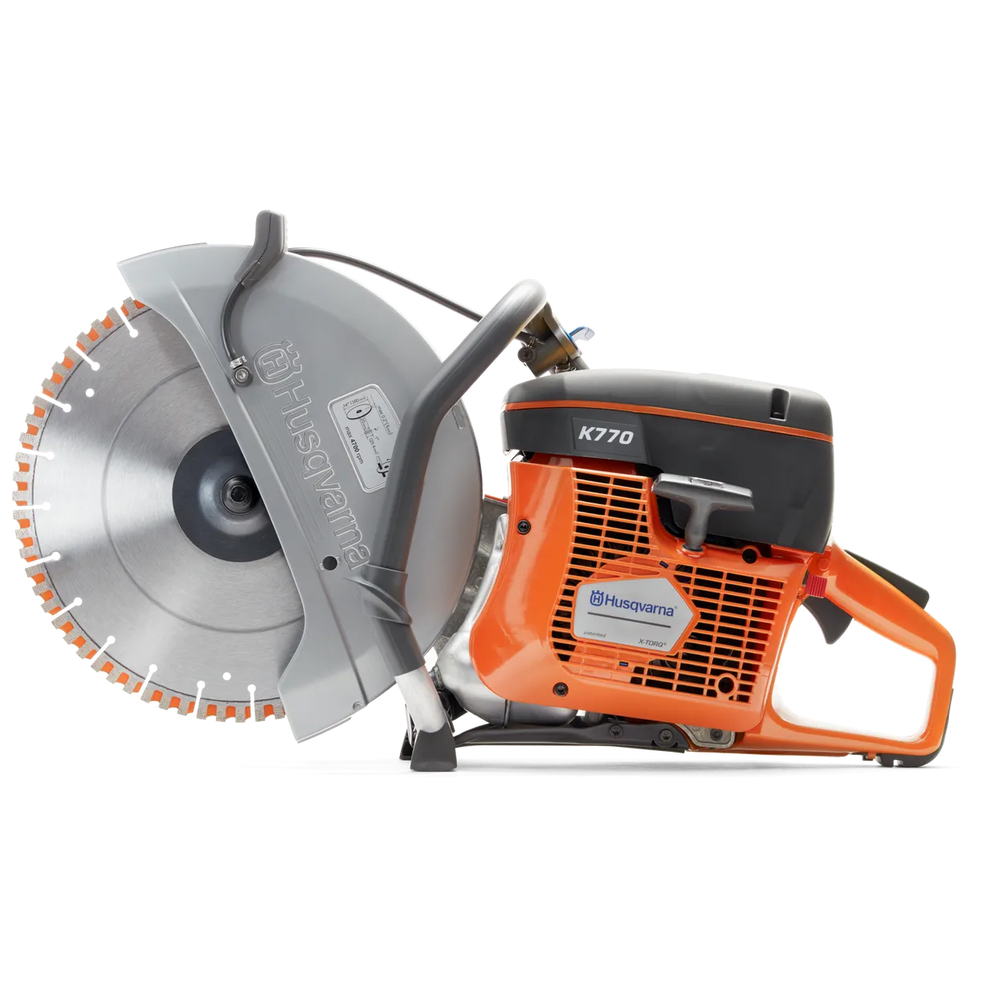

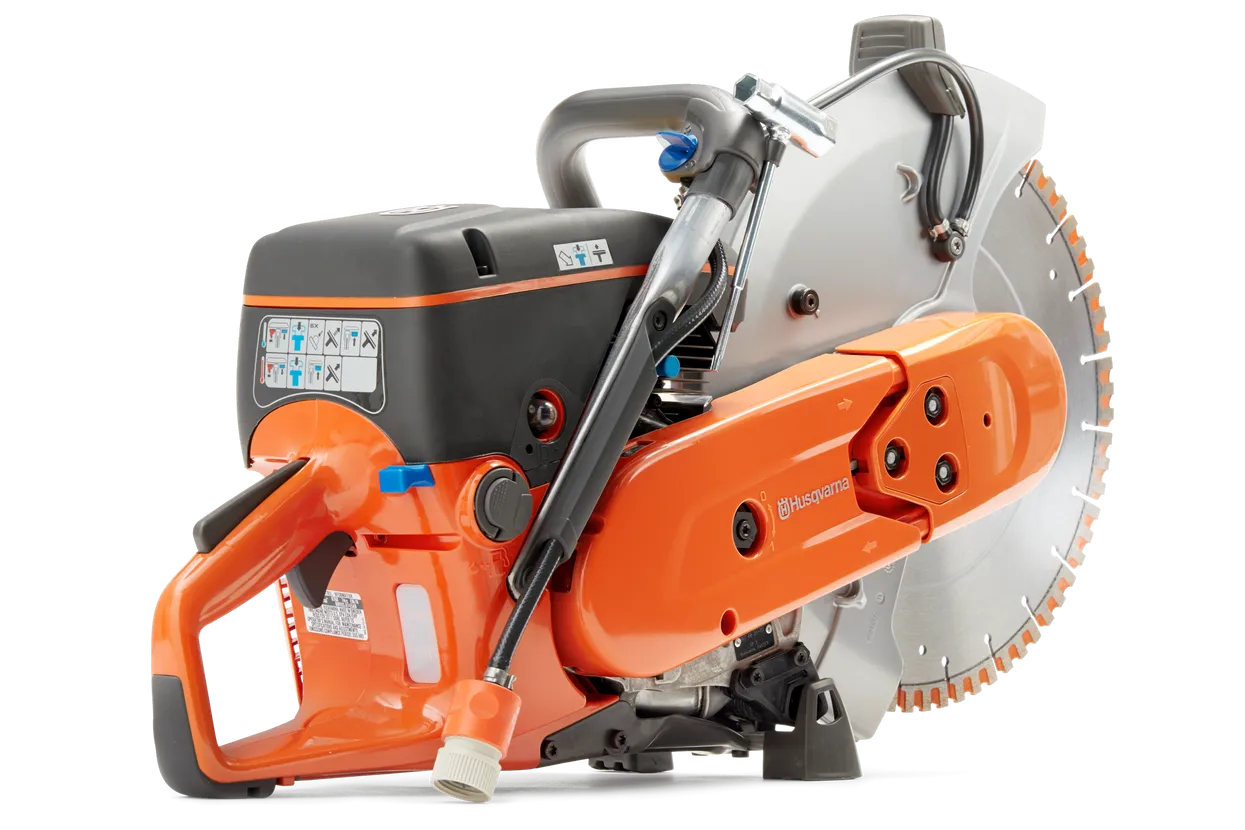

Découpeuse thermique HUSQVARNA K770 Carter de disque 300mm AL 20 - 970850302
Référence : HUS 970850302
Découvrez Découpeuse thermique HUSQVARNA K770 Carter de disque 300mm AL 20 - 970850302 disponible à l'achat
- Puissance moteur de 3.7 kW pour une coupe efficace
- Profondeur de coupe maximale de 100 mm avec disque 300 mm
- Système de refroidissement à l’eau pour une meilleure durabilité
- Niveau de vibrations réduit pour un confort optimal
- Conforme aux normes Euro V pour des émissions contrôlées
Livraison offerte
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Mode d’emploi
1 document
Schéma
1 document
Voir plus de documents
La découpeuse thermique HUSQVARNA K770 12" avec carter de disque 300 mm AL 20 (réf. 970850302) est une machine portable puissante conçue pour la découpe de matériaux durs tels que le béton, la maçonnerie, la pierre et l’acier.
Elle est équipée d’un moteur 2 temps monocylindre développant une puissance de sortie de 3,7 kW avec un régime moteur maximal de 9 300 tr/min et une vitesse de puissance maximale de 9 000 tr/min.
La profondeur de coupe maximale est de 100 mm avec un disque de 300 mm de diamètre, pouvant atteindre une épaisseur maximale de 5 mm.
Le diamètre de l’arbre est de 25,4/20 mm et la vitesse périphérique maximale du disque est de 80 m/s.
Le refroidissement du moteur se fait à l’eau, garantissant une meilleure dissipation de la chaleur.
Au niveau des émissions sonores, la découpeuse affiche un niveau de puissance sonore garanti (Lwa) de 115 dB(A) et un niveau de pression sonore au niveau des oreilles de l’utilisateur de 101 dB(A).
Elle est également conçue pour limiter les vibrations, avec un niveau de vibrations mesuré à 2,1 m/s² à la poignée gauche et 2,3 m/s² à la poignée droite.
La machine fonctionne avec un carburant essence et intègre un système de démarrage à corde.
Elle dispose d’un filtre à air, d’une valve de décompression et d’un système de purge d’air pour faciliter la mise en route.
Le carter de disque est équipé d’un système SmartGuard permettant une meilleure protection contre les projections et les risques liés au disque.
Cette découpeuse est conçue pour être utilisée par des opérateurs professionnels expérimentés et respecte les normes européennes en matière d’émissions (Euro V) ainsi que les directives de sécurité.
Elle est dotée de dispositifs de sécurité tels que le verrouillage de la gâchette d’accélérateur, un interrupteur d’arrêt et un carter de protection pour le disque.
Pour assurer la sécurité et la performance, il est recommandé d’utiliser uniquement des disques adaptés et conformes aux normes EN12413, EN13236 ou ANSI B7.1.
L’utilisation de disques diamantés ou abrasifs est préconisée, avec une attention particulière portée à la compatibilité du diamètre et de l’épaisseur du disque.
La découpeuse thermique HUSQVARNA K770 est conçue pour offrir une grande efficacité de coupe tout en garantissant un confort d’utilisation grâce à son système de réduction des vibrations et à sa conception ergonomique.
Elle est idéale pour les travaux de découpe intensifs dans le secteur professionnel, notamment en construction et en génie civil.
Enfin, il est important de respecter les consignes de sécurité, notamment le port d’équipements de protection individuelle adaptés (casque, protection auditive, lunettes, gants, protection respiratoire) et de suivre rigoureusement les instructions d’utilisation et de maintenance fournies dans le manuel utilisateur.
Puissance de sortie : 3,7 kW
Régime moteur maxi : 9 300 tr/min
Vitesse de puissance maxi : 9 000 tr/min
Cylindres : 1
Nombre de coups : Moteur 2 temps
Exhaust emissions (CO₂ EU V) : 711 g/kWh
Source d’alimentation : Essence
Profondeur de coupe maximum : 100mm
Disque : 300mm
Diamètre arbre : 25.4/20mm
Epaisseur disque, max : 5mm
Vitesse périphérique, max : 80 m/s
Liquide refroidissement : À l'eau
Longueur maxi : 605mm
Largeur maxi : 225mm
Hauteur maxi : 391mm
Poids : 10 kg
Packaging longueur : 700mm
Packaging largeur : 250mm
Packaging hauteur : 430mm
Niveau de puissance sonore garanti (Lwa) : 115 dB(A)
Niveau de pression sonore au niveau des oreilles de l'utilisateur : 101 dB(A)
Niveau de vibrations au niveau de la poignée gauche : 2,1 m/s²
Niveau de vibrations au niveau de la poignée droite" : 2,3 m/s²
Pour démarrer, il faut s’assurer que le stop switch est en position arrêt, utiliser la valve de décompression et la purge d’air si nécessaire, puis tirer la corde de démarrage. Le régime moteur doit être maintenu à pleine puissance pendant la découpe. La lame doit être appliquée sur la zone à couper en maintenant une vitesse de rotation élevée, sans forcer excessivement la machine, afin de laisser la découpeuse effectuer le travail.
La découpeuse est utilisée pour la découpe de matériaux durs dans des contextes professionnels, notamment en construction et génie civil. Elle peut être employée pour des coupes droites, des découpes dans des tuyaux (en plusieurs étapes si le diamètre dépasse la profondeur de coupe maximale), et près de murs en inversant la tête de coupe.
Il est important de toujours éviter la zone de kickback, c’est-à-dire la partie supérieure arrière de la lame, pour prévenir les retours violents de la machine vers l’opérateur. La lame ne doit jamais être pincée ou bloquée dans la coupe. En cas de blocage ou de vibrations anormales, il faut immédiatement arrêter la machine.
L’ajustement du carter de protection se fait via une poignée de réglage pour que la partie arrière du carter soit ajustée au plus près du matériau, ce qui permet de canaliser les projections et les étincelles loin de l’utilisateur.
La découpeuse doit être utilisée uniquement dans des zones dégagées, avec une position stable de l’opérateur, sans surélever la machine au-dessus de la hauteur des épaules, ni couper depuis une échelle. Il est nécessaire de s’assurer que la zone de travail est exempte de personnes non formées et que les matériaux à découper sont bien maintenus pour éviter tout mouvement pouvant pincer la lame.
Enfin, la machine doit être déplacée uniquement lorsque la lame est arrêtée, et il faut s’assurer que le moteur est coupé avant de s’éloigner. Le régime moteur doit être maintenu à plein régime pendant la coupe et la lame continue de tourner quelques instants après la libération de la gâchette, il faut donc attendre son arrêt complet avant de poser la machine.
En résumé, l’utilisation repose sur un démarrage à froid ou à chaud avec les commandes spécifiques (starter, purge d’air), une prise en main ferme, une application progressive de la lame sur le matériau, une vigilance constante sur la zone de kickback et le maintien d’une position stable et sécurisée pour l’opérateur.
Votre produit HUSQVARNA est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new), Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur. Pour les robots de tontes, une checklist respective sera à suivre pour l'envoi en SAV de l'article. Elle vous sera fournie en retour de mail à votre demande.
HUSQVARNA (matériel)
7 RUE DES ARCHESCS 33402
41034 - BLOIS CEDEX
France
serviceclient.blois@husqvarnagroup.com
Questions produits
Quelles sont les caractéristiques techniques principales de la découpeuse thermique HUSQVARNA K770 ?
La HUSQVARNA K770 est équipée d’un moteur 2 temps monocylindre de 3,7 kW développant jusqu’à 9 300 tr/min. Elle accepte un disque de 300 mm de diamètre avec une profondeur de coupe maximale de 100 mm et une épaisseur de disque jusqu’à 5 mm. Le refroidissement du moteur se fait à l’eau pour une meilleure durabilité.
Quels dispositifs de sécurité sont intégrés pour limiter les risques lors de l’utilisation ?
La machine est dotée d’un carter de disque avec système SmartGuard pour protéger contre les projections. Elle dispose aussi d’un verrouillage de la gâchette d’accélérateur, d’un interrupteur d’arrêt, et d’un système de réduction des vibrations (2,1 m/s² poignée gauche, 2,3 m/s² poignée droite). Le niveau sonore est de 115 dB(A) en puissance et 101 dB(A) au niveau des oreilles.
Quels types de disques sont compatibles et recommandés pour cette découpeuse ?
Il est impératif d’utiliser uniquement des disques diamantés ou abrasifs adaptés, conformes aux normes EN12413, EN13236 ou ANSI B7.1. La vitesse périphérique maximale du disque est de 80 m/s. L’épaisseur et le diamètre du disque doivent respecter les limites techniques du produit.
Quelles sont les précautions à prendre pour prévenir les risques de kickback ?
Le kickback est un mouvement brutal de la machine vers l’opérateur, souvent causé par un pincement ou un blocage du disque dans la zone de kickback (partie supérieure arrière de la lame). Il faut éviter d’utiliser cette zone, toujours maintenir une position stable, ne jamais forcer la machine, et s’assurer que le matériau est bien fixé. En cas de blocage, il faut arrêter immédiatement la machine.
Comment la découpeuse doit-elle être utilisée pour garantir une coupe efficace et sécurisée ?
Il faut tenir la machine à deux mains, appliquer la lame avec une vitesse de rotation élevée sans forcer, et ajuster le carter de protection au plus près du matériau pour canaliser les projections. La machine ne doit pas être utilisée au-dessus des épaules ni depuis une échelle. Il est nécessaire de respecter les consignes de sécurité et de porter les équipements de protection individuelle adaptés.
