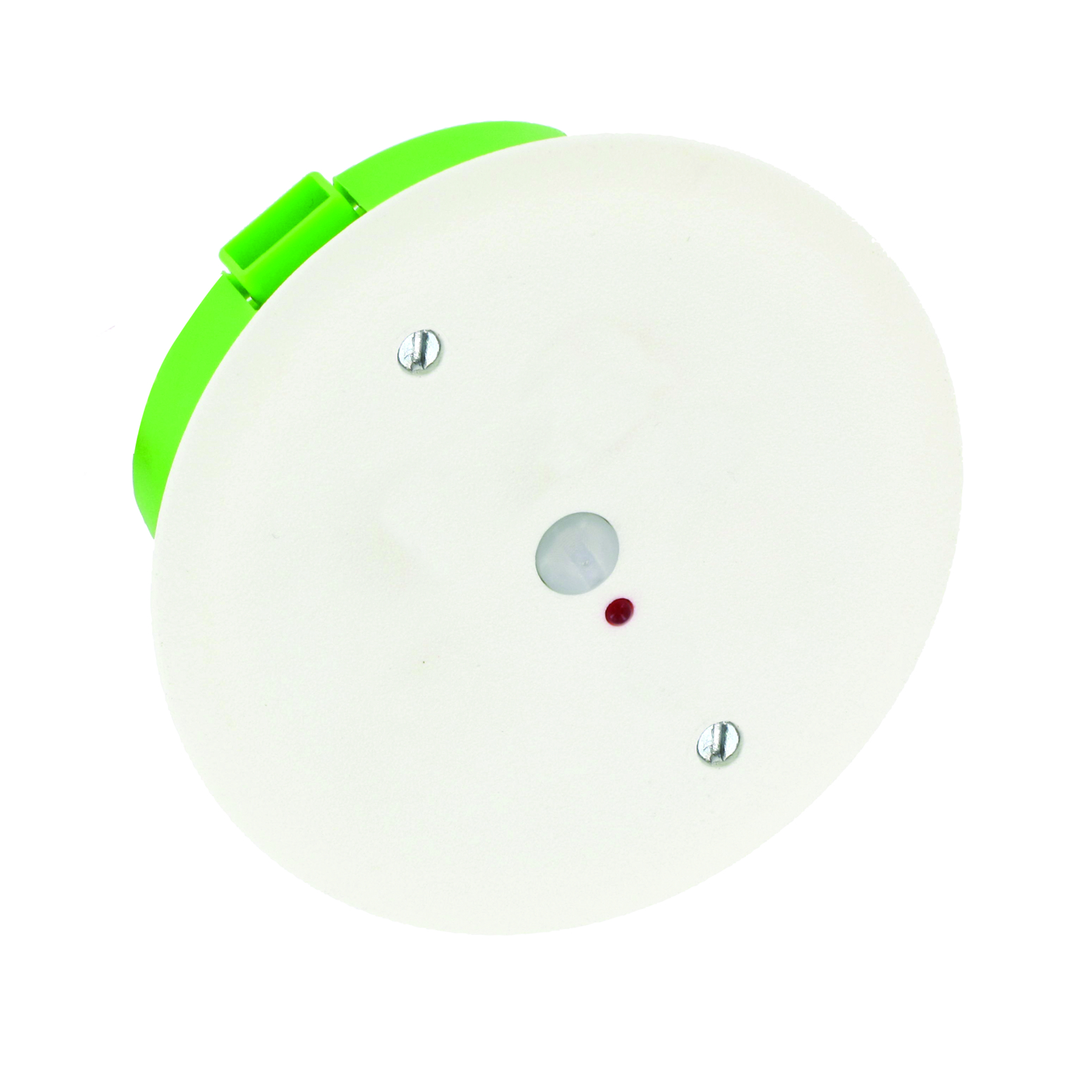

Détecteur faux plafond champ large 2-4 urinoirs avec électrovanne PRESTO ROBINETTERIE 52454 PRESTO - 52454
Référence : P22352454
.png?frz-width=260){kind=logo}
Découvrez Détecteur faux plafond champ large 2-4 urinoirs avec électrovanne PRESTO ROBINETTERIE 52454 PRESTO - 52454 disponible à l'achat
- Installation discrète en faux plafond avec dimensions compactes
- Débit réglable jusqu’à 104 l/mn pour gestion optimale de l’eau
- Durée d’écoulement paramétrable de 1 à 20 secondes
- Sécurité avec annulation et forçage du rinçage selon affluence
- Résistance au brouillard salin neutre 200 h selon norme NF ISO 9227
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Schéma
1 document
Voir plus de documents
Le détecteur en faux plafond PRESTO ROBINETTERIE 52454 est conçu pour la gestion efficace de 2 à 4 urinoirs.
Ce kit complet comprend un détecteur avec son circuit de commande à installer en faux plafond.
Il intègre également une électrovanne équipée d’un robinet d’arrêt et d’un filtre.
L’alimentation électrique est assurée par un transformateur 230VAC/12VDC de 12W, à monter sur rail DIN dans une armoire électrique.
Le débit maximal du système atteint 104 litres par minute à une pression recommandée comprise entre 1 et 5 bars.
Ce débit est réglable via le robinet d’arrêt.
La durée d’écoulement est paramétrable, avec un rinçage standard de 7 secondes, ajustable entre 1 et 20 secondes.
Un pré-rinçage est prévu, livré désactivé, correspondant à la moitié du temps de rinçage.
Le système intègre des fonctions de sécurité importantes : l’annulation du rinçage en cas d’arrivée d’un nouvel utilisateur et un forçage du rinçage au bout de 2 minutes en cas de grande affluence.
L’alimentation hydraulique se connecte via un filetage mâle G 3/4’’ (20x27).
Le détecteur est conçu pour une installation discrète en faux plafond.
Ses dimensions maximales sont de 90 mm de diamètre extérieur, 67 mm de diamètre intérieur, avec une épaisseur maximale de faux plafond de 40 mm et une hauteur totale de 50 mm, comme illustré sur le schéma technique.
Ce produit répond aux normes de qualité, avec une résistance au brouillard salin neutre (NSS) de 200 heures selon la norme NF ISO 9227.
Le kit est livré avec tous les éléments nécessaires pour une installation complète et sécurisée, garantissant une gestion optimale de l’eau pour les urinoirs.
Le système permet un débit maximal de 104 litres par minute à une pression recommandée comprise entre 1 et 5 bars, ce débit étant réglable via le robinet d’arrêt. La durée d’écoulement est paramétrable, avec un rinçage standard de 7 secondes, réglable de 1 à 20 secondes. Un pré-rinçage est prévu, livré désactivé, correspondant à la moitié du temps de rinçage.
Pour la sécurité et l’optimisation de l’usage, le système annule le rinçage en cas d’arrivée d’un nouvel utilisateur et force le rinçage au bout de 2 minutes en cas de grande affluence. L’alimentation hydraulique se connecte via un filetage mâle G 3/4’’ (20x27).
Le détecteur est conçu pour une installation discrète en faux plafond, avec des dimensions maximales de 90 mm de diamètre extérieur, 67 mm de diamètre intérieur, une épaisseur maximale du faux plafond de 40 mm et une hauteur totale de 50 mm, conformément au schéma technique.
Ce produit bénéficie d’une résistance au brouillard salin neutre (NSS) de 200 heures selon la norme NF ISO 9227, attestant de sa durabilité dans des environnements exigeants.
Le kit est livré avec tous les éléments nécessaires pour une installation complète et sécurisée, garantissant une gestion optimale de l’eau pour les urinoirs.
- pression d’utilisation recommandée : 1 à 5 bars
- débit : 104 l/mn maximum à 3 bars, réglable par action sur le robinet d'arrêt
- durée d’écoulement : rinçage 7 secondes (réglable de 1 à 20 s), pré-rinçage livré désactivé correspondant à la moitié du temps de rinçage
- alimentation hydraulique : filetage mâle G 3/4'' (20x27)
- alimentation électrique : transformateur 230VAC/12VDC – 12W, à monter sur rail DIN
- sécurité : annulation du rinçage en cas d'arrivée d'un nouvel utilisateur, forçage du rinçage au bout de 2 minutes en cas de grande affluence
- dimensions maximales : diamètre extérieur 90 mm, diamètre intérieur 67 mm, épaisseur maximale du faux plafond 40 mm, hauteur totale 50 mm
- résistance au brouillard salin neutre (NSS) : 200 h selon NF ISO 9227
- référence fournisseur : 52454
- marque : PRESTO ROBINETTERIE
L’utilisateur règle la sensibilité de détection à l’aide d’un potentiomètre, ainsi que la durée du rinçage via une roue codeuse et des cavaliers, permettant un réglage de 1 à 20 secondes. L’électrovanne s’ouvre pour le rinçage, avec un débit réglable par le robinet d’arrêt. Le détecteur est orienté vers le mur, et la zone de détection varie selon la hauteur du plafond, devant les urinoirs.
Ce système est utilisé pour gérer automatiquement l’alimentation en eau des urinoirs, en assurant un rinçage adapté à l’utilisation réelle, avec annulation ou forçage du rinçage selon la fréquentation.
Les produits PRESTO sont conçus pour offrir une excellente durabilité et une réparabilité optimale.
La garantie fabricant est de 10 ans sur les produits PRESTO, permettant de bénéficier d’une couverture longue durée sur les équipements concernés.
Au-delà de la période de garantie, PRESTO propose également une large gamme de pièces détachées, y compris pour certaines gammes anciennes, afin de faciliter l’entretien et la réparation des produits et de prolonger leur durée de vie.
Questions produits
Quels sont les critères de compatibilité pour installer ce détecteur en faux plafond PRESTO 52454 ?
Ce détecteur est conçu pour une installation en faux plafond d’une épaisseur maximale de 40 mm et une hauteur totale de 50 mm. Il est compatible avec des batteries de 2 à 4 urinoirs, avec une alimentation hydraulique par filetage mâle G 3/4’’ (20x27). L’alimentation électrique nécessite un transformateur 230VAC/12VDC de 12W à monter sur rail DIN.
Comment régler la durée et la sensibilité du rinçage sur ce détecteur pour urinoirs ?
La durée d’écoulement est réglable de 1 à 20 secondes via un système de cavaliers et une roue codeuse. Le rinçage standard est de 7 secondes, avec un pré-rinçage désactivé par défaut, correspondant à la moitié du temps de rinçage si activé. La sensibilité de détection se règle par un potentiomètre permettant d’ajuster la zone de détection selon les besoins.
Quelles fonctions de sécurité sont intégrées au système de rinçage PRESTO 52454 ?
Le détecteur annule le rinçage en cas d’arrivée d’un nouvel utilisateur pendant la temporisation. En cas de forte affluence, un rinçage forcé est activé au bout de 2 minutes. De plus, le pré-rinçage est annulé si un nouvel utilisateur est détecté dans les 20 secondes suivant un rinçage.
Quels sont les paramètres de pression et de débit recommandés pour ce détecteur avec électrovanne ?
La pression d’utilisation recommandée est comprise entre 1 et 5 bars. Le débit maximal atteint 104 litres par minute à 3 bars et est réglable par action sur le robinet d’arrêt intégré à l’électrovanne.
Comment s’effectue l’installation électrique et hydraulique de ce détecteur PRESTO ?
Le détecteur se connecte à l’électrovanne via des cosses Faston 6.35 marquées rouge et noir. L’électrovanne est raccordée à une alimentation électrique 230VAC/12VDC – 12W montée sur rail DIN dans une armoire électrique. L’alimentation hydraulique se raccorde par un filetage mâle G 3/4’’ (20x27), avec un sens de passage de l’eau à respecter.
