Détection urinoir faux plafond champ étroit 1 urinoir PRESTO - 52453

Le kit de détection urinoir en faux plafond PRESTO ROBINETTERIE réf. 52453 est conçu pour la gestion automatique d’un urinoir individuel.

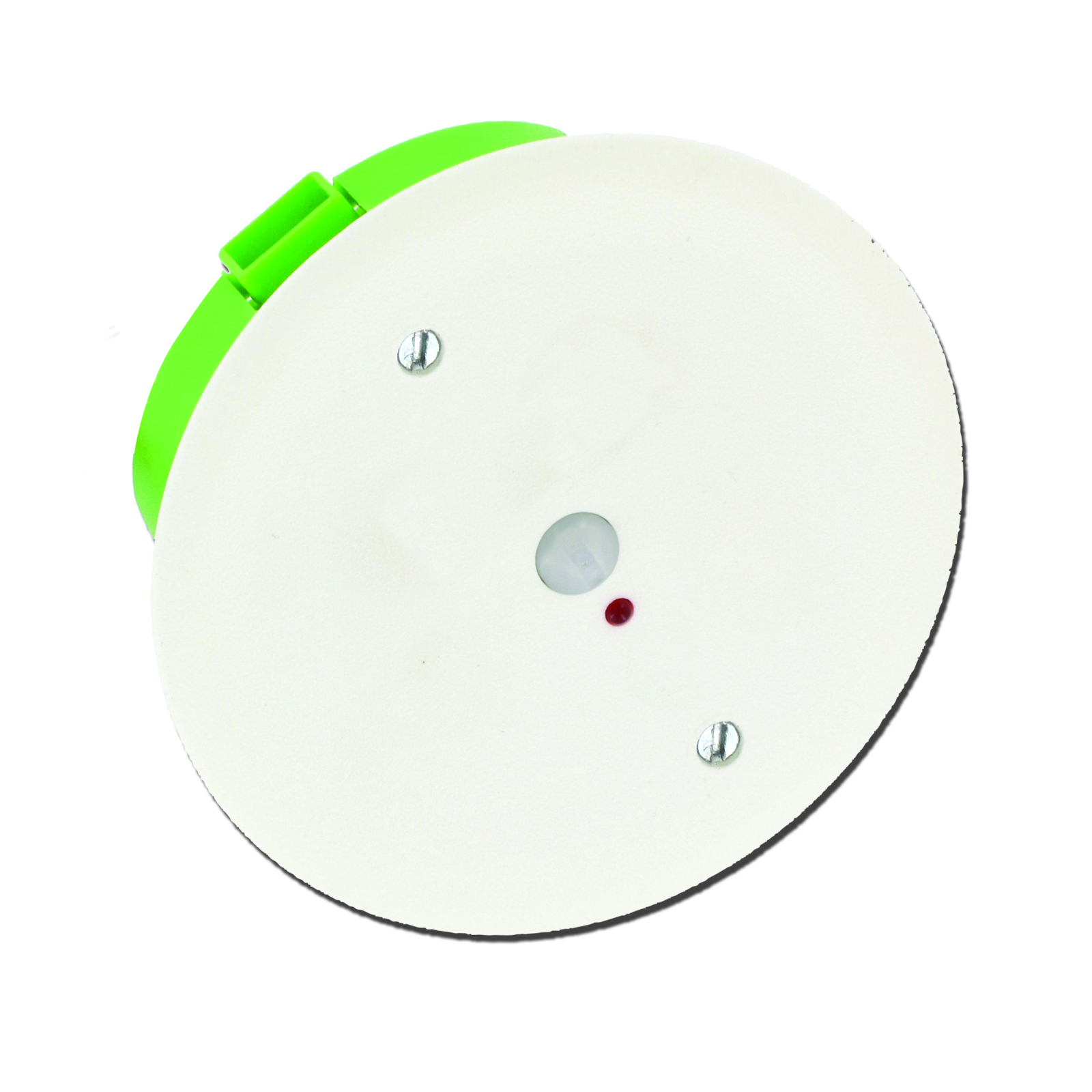

Il comprend un détecteur avec son circuit de commande à installer en faux plafond, une électrovanne associée à un robinet d’arrêt et un filtre, ainsi qu’une alimentation électrique 110VAC-230VAC/12VDC-12W à poser dans une armoire électrique sur rail DIN.
Le système garantit une installation discrète grâce à son intégration en faux plafond, avec des dimensions maximales d’installation de 50 mm de hauteur et une épaisseur de plafond jusqu’à 40 mm, comme indiqué sur le schéma technique.

La pression d’utilisation recommandée est comprise entre 1 et 5 bars.
Le débit est réglable par action sur le robinet d’arrêt et atteint un maximum de 10 litres par minute à 3 bars.
L’alimentation hydraulique est en MM G 1/2’’ (15x21).

La durée d’écoulement du rinçage est réglable de 1 à 20 secondes, avec une durée par défaut de 7 secondes.
Un pré-rinçage est disponible, livré désactivé, correspondant à la moitié du temps de rinçage.
La sécurité est assurée par l’annulation du rinçage en cas d’arrivée d’un nouvel utilisateur et un forçage du rinçage au bout de 2 minutes en cas de grande affluence.

Le kit est conforme à la norme NF ISO 9227 avec une résistance au brouillard salin neutre (NSS) de 200 heures.

Cette solution offre une facilité de montage et une maintenance simplifiée.
Elle est adaptée aux installations sanitaires nécessitant un contrôle précis et efficace de l’eau pour un usage individuel.

Ce produit constitue une solution complète, fiable et discrète pour la gestion automatique d’un urinoir en environnement collectif.

• marque : presto
• référence fournisseur : 52453
• pression d’utilisation recommandée : 1 à 5 bars
• débit : 10 l/mn maximum à 3 bars, réglable par action sur le robinet d'arrêt
• durée d’écoulement : rinçage 7 secondes (réglable de 1 à 20 s), pré-rinçage livré désactivé correspondant à la moitié du temps de rinçage
• alimentation hydraulique : MM G 1/2'' (15x21)
• alimentation électrique : transformateur 230VAC/12VDC – 12W, à monter sur rail DIN
• sécurité : annulation du rinçage en cas d'arrivée d'un nouvel utilisateur, forçage du rinçage au bout de 2 mn (grande affluence)
• dimensions maximales d’installation : 50 mm de hauteur, épaisseur de plafond jusqu’à 40 mm
• normes / agréments : résistance au brouillard salin neutre (NSS) 200 h selon NF ISO 9227

Le système fonctionne en détectant la présence d’un utilisateur devant l’urinoir grâce à un capteur infrarouge passif installé en faux plafond. Lorsqu’un utilisateur entre dans la zone de détection, un pré-rinçage est activé (durée égale à la moitié du temps de rinçage), sauf si cette fonction est désactivée. Après le départ de l’utilisateur, un rinçage s’active automatiquement au bout de 30 secondes, avec une durée réglable de 1 à 20 secondes selon le paramétrage. Si un nouvel utilisateur arrive pendant cette temporisation, celle-ci est réinitialisée. En cas de grande affluence, un rinçage forcé est déclenché au bout de 2 minutes. Dans les 20 secondes suivant un rinçage, le pré-rinçage est annulé si un nouvel utilisateur est détecté.

L’installation nécessite de monter le détecteur au plafond comme indiqué sur le schéma, de régler la sensibilité de détection et la durée de rinçage à l’aide des cavaliers et d’une roue codeuse, puis de raccorder électriquement le détecteur, l’électrovanne et l’alimentation électrique. Le système est prévu pour une utilisation individuelle, c’est-à-dire pour un seul urinoir.

Le dispositif est destiné à être utilisé dans des installations sanitaires collectives où un contrôle automatique et précis de l’eau est nécessaire pour la gestion d’un urinoir individuel. Il est adapté à une pression d’utilisation comprise entre 1 et 5 bars, avec un débit réglable par le robinet d’arrêt.

En cas de non-fonctionnement conforme, le rinçage est annulé si un nouvel utilisateur arrive pendant le rinçage ou le pré-rinçage. Le système réagit automatiquement à la présence ou à l’absence d’utilisateur pour gérer les cycles de rinçage.

Le résultat attendu est une gestion automatique de l’eau pour l’urinoir, avec un rinçage adapté à la fréquentation, permettant un usage hygiénique et économique.
