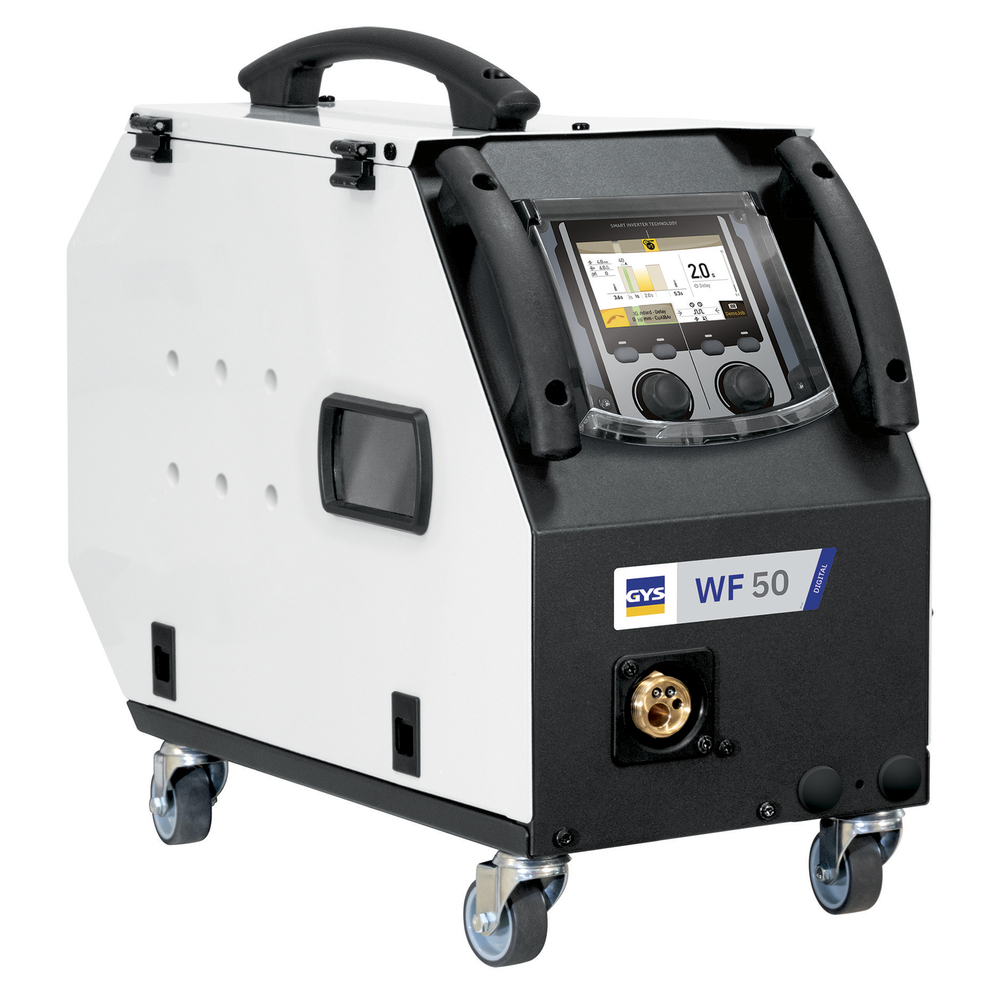

DEVIDOIR AIR/EAU WF 50 - GYS - 075108
Référence : G018075108
Découvrez DEVIDOIR AIR/EAU WF 50 - GYS - 075108 disponible à l'achat
- Conçu pour le refroidissement à air et à liquide
- Gestion efficace des fluides pour des performances optimales
- Réduction des risques de mélange pour plus de sécurité
- Facilité d'utilisation et peu d'entretien requis
- Installation simplifiée pour tous vos projets
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Certificat
1 document
Voir plus de documents
Découvrez le dévidoir séparé WF 50, spécialement conçu pour le refroidissement à air et à liquide. Cet équipement innovant permet une gestion efficace des fluides, garantissant des performances optimales lors de son utilisation. Sa conception séparée assure une réduction des risques de mélange entre les différents types de refroidissement et améliore ainsi la sécurité de vos installations.
Le dévidoir WF 50 se distingue par sa facilité d'utilisation. Il est recommandé de suivre les préconisations du fabricant pour garantir un fonctionnement optimal. Il s'adapte aisément à différents environnements de travail et nécessite peu d'entretien.
En termes de caractéristiques techniques, le dévidoir WF 50 est conçu pour résister aux environnements les plus exigeants, tout en offrant une durabilité exceptionnelle. Son design permet une installation simplifiée, rendant cet accessoire incontournable pour tous vos projets de refroidissement.
Sa performance couvre le soudage MIG/MAG avec différents types de fils :
- Acier et acier inoxydable : Ø 0.6 à 1.6 mm
- Aluminium : Ø 0.8 à 1.6 mm
- CuSi et CuAl : Ø 0.8 à 1.6 mm
- Fil fourré (inversion de polarité) : Ø 0.9 à 2.4 mm
Le WF 50 intègre une fonction intelligente de synergies pour acier, AlMg, AlSi, CrNi et CuSi. Après saisie du diamètre de fil, du matériau/gaz et de l’épaisseur à souder, il détermine automatiquement les conditions de soudage optimales. La machine peut être mise à jour via clé USB et mémorise jusqu’à 200 programmes de soudage (Jobs), facilitant les tâches répétitives. Elle offre une fonction portabilité permettant de charger, sauvegarder et transporter les configurations et programmes utilisateurs.
Le dévidoir assure la traçabilité des cordons de soudage selon la norme EN 3834. Il dispose d’un mode de calibration des accessoires pour ajuster la tension affichée, ainsi qu’un mode utilisateur pour partager le produit entre plusieurs soudeurs. Un outil gratuit en ligne permet de personnaliser l’interface. Le chargement du fil est intelligent, avec gestion de la longueur de la torche.
L’interface est un écran couleur 5 pouces multilingue, simple d’accès, avec deux modes d’affichage : Easy et Expert. Le produit est compatible avec les torches refroidies à air et liquide via le faisceau de liaison MIG-i, avec une option pour raccordement torche Push-Pull. L’éclairage LED du motodévidoir et de la bobine facilite le travail, tout comme la fenêtre de visualisation pour vérifier la consommation du fil d’apport.
Le dévidoir est équipé de galets de grand diamètre (Ø 37 mm) pour un dévidage optimal, avec changement rapide sans outils. Les galets sont codés par couleur selon le diamètre du fil. Un kit débitmètre en option permet de contrôler et régler précisément le flux de gaz de la torche. L’accès aux connectiques du faisceau est facilité par un système de verrouillage.
Caractéristiques techniques principales :
- Moteur premium 100 W
- Dimensions : 58 x 26 x 48 cm
- Poids : 14,5 kg
- Tension : 48 V DC
- Protection IP23
- Conforme à la norme EN 60974-1 et EN 60974-5 (40°C)
Le dévidoir WF 50 est livré sans accessoires, mais plusieurs options sont disponibles, notamment différents faisceaux de liaison pour air et liquide, chariot 10 m³, galets spécifiques pour divers diamètres et matériaux, ainsi que des rallonges de moteur.
Ce dévidoir allie robustesse, précision et ergonomie, s’adaptant aux environnements exigeants tout en facilitant l’utilisation grâce à son interface intuitive et ses fonctionnalités avancées. Il constitue un équipement essentiel pour les applications de soudage nécessitant un contrôle précis et une grande fiabilité.
L’installation de la bobine de fil s’effectue en ouvrant la trappe, en positionnant la bobine sur son support en tenant compte de l’ergot d’entraînement, et en réglant la molette de frein pour éviter que l’inertie de la bobine n’emmêle le fil. Le chargement du fil d’apport demande de desserrer les molettes du motodévidoir, d’insérer le fil, puis de refermer et serrer les molettes. Le dévidage du fil est actionné en appuyant sur la gâchette de la torche ou sur l’inverseur avance fil.
Le dévidoir dispose de galets adaptés selon le diamètre et la nature du fil (acier, aluminium, fil fourré), avec un changement rapide sans outil. L’utilisateur doit vérifier que le fil et la bobine ne touchent pas la mécanique pour éviter les courts-circuits.
Le fonctionnement du dévidoir est piloté via une interface homme-machine (IHM) avec écran couleur 5 pouces, proposant deux modes d’affichage : Easy et Expert. L’utilisateur saisit les paramètres tels que diamètre de fil, matériau/gaz et épaisseur à souder, pour que le système détermine automatiquement les conditions de soudage optimales (fonction synergies). Il peut mémoriser jusqu’à 200 programmes de soudage (Jobs) et les charger ou sauvegarder via clé USB.
Le dévidoir est compatible avec les torches refroidies à air ou liquide via le faisceau MIG-i, et peut être équipé en option d’un raccordement torche Push-Pull. L’éclairage LED du motodévidoir et de la bobine facilite la vérification visuelle de la consommation du fil.
Le dévidoir est utilisé dans les procédés de soudage semi-automatique MIG/MAG, avec différents types de fils (acier, inox, aluminium, CuSi, CuAl, fil fourré), ainsi qu’en soudage TIG et MMA. Les réglages de soudage (courant, vitesse de fil, modes de pointage, pulsé ou standard, etc.) sont accessibles via l’IHM selon le mode choisi.
En cas de dysfonctionnement, les causes et remèdes sont détaillés, par exemple pour un débit de fil irrégulier, un mauvais dévidage, un cordon poreux, ou des erreurs de téléchargement des programmes.
L’utilisateur doit procéder à la calibration des câbles de soudage avant la première utilisation et peut effectuer la mise à jour du firmware via clé USB en suivant la procédure indiquée.
Le dévidoir est destiné à être utilisé dans un environnement adapté (température entre -10 et +40°C, humidité et altitude limitées) et dans des conditions de sécurité respectant les consignes de protection individuelle et collective liées au soudage.
En résumé, l’utilisation du dévidoir WF 50 consiste à installer et charger la bobine de fil, connecter le faisceau au générateur, configurer les paramètres de soudage via l’IHM, puis actionner la gâchette de la torche pour effectuer le soudage semi-automatique ou TIG/MMA selon le matériau et le fil choisis. Le contrôle du débit de gaz peut être réalisé directement via l’IHM. Le produit supporte la gestion de plusieurs programmes utilisateurs et offre une interface intuitive pour faciliter les réglages répétitifs.
---
Ce résumé est strictement factuel et basé sur les informations d’utilisation explicitement présentes dans la fiche produit, le manuel d’utilisation et la notice fournis (pages 2 à 19). Aucun élément technique, promotionnel ou implicite n’a été ajouté.
Votre produit GYS est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat dans un premier temps. Ensuite procéder au renvoi du produit à l'adresse suivante : BATI AVENUE - 9 RUE DU CHAMPS DE L'ETANG - 85140 ESSARTS EN BOCAGE. A réception de votre demande, cette dernière sera directement transmis au constructeur.
GYS
1 RUE DE LA CROIX DES LANDESCS 54159
53941 - SAINTE BERTHEVIN CEDEX
France
contact@gys.fr
Questions produits
Quels sont les matériaux et diamètres de fil compatibles avec le dévidoir WF 50 ?
Le dévidoir WF 50 permet le soudage MIG/MAG avec des fils acier et acier inoxydable de Ø 0,6 à 1,6 mm, aluminium de Ø 0,8 à 1,6 mm, CuSi et CuAl de Ø 0,8 à 1,6 mm, ainsi que du fil fourré de Ø 0,9 à 2,4 mm. Les galets sont adaptés selon le diamètre et la nature du fil pour garantir un dévidage optimal.
Comment le dévidoir WF 50 optimise-t-il les réglages de soudage ?
Le WF 50 intègre une fonction synergies qui, après saisie du diamètre de fil, du matériau/gaz et de l’épaisseur à souder, détermine automatiquement les conditions optimales de soudage. Il mémorise jusqu’à 200 programmes de soudage et permet leur gestion via clé USB pour faciliter les tâches répétitives.
Quelles sont les précautions à respecter pour l’installation et la connexion du dévidoir ?
Le dévidoir doit être installé sur un sol avec une inclinaison maximale de 10°, à l’abri de la pluie et du soleil direct. Le raccordement du faisceau entre le générateur et le dévidoir doit impérativement se faire hors tension, en respectant les instructions de branchement fournies dans la notice.
Comment assurer la sécurité lors de l’utilisation du dévidoir WF 50 ?
Il est impératif de respecter les consignes de sécurité liées au soudage, notamment le port d’équipements de protection individuelle adaptés. Le dévidoir est conforme aux normes EN 60974-1 et EN 60974-5. Il est recommandé de sécuriser la zone de travail, de ne jamais enlever les protections du groupe froid sous tension et de respecter les règles relatives aux fumées et gaz de soudage.
Quels sont les éléments ergonomiques et fonctionnels facilitant l’usage sur chantier ?
Le WF 50 dispose d’une interface homme-machine avec écran couleur 5 pouces multilingue, proposant deux modes d’affichage (Easy et Expert). Il est compatible avec les torches refroidies à air ou liquide via un faisceau dédié. L’éclairage LED du motodévidoir et de la bobine, ainsi que la fenêtre de visualisation du fil, facilitent le contrôle en cours d’utilisation. Les galets sont codés par couleur pour un changement rapide sans outil.
Comment le dévidoir WF 50 répond-il aux contraintes d’un usage intensif ou terrain ?
Le dévidoir WF 50 est conçu pour résister aux environnements exigeants avec un indice de protection IP23. Son moteur premium de 100 W assure un facteur de marche élevé (500 A à 60 %). La gestion intelligente du fil et les fonctions de calibration garantissent une précision et une fiabilité adaptées à un usage professionnel intensif.
