Diable Bloc-bouteille à machoires 150 kg - FIMM - 815000713
Référence : F020815000713
Découvrez Diable Bloc-bouteille à machoires 150 kg - FIMM - 815000713 disponible à l'achat
- Mécanisme d'assistance pour un levage facilité
- Ajustement du mât pour divers diamètres de bouteilles
- Prise au sol directe pour éviter les efforts manuels
- Grandes roues pour une maniabilité optimale
- Capacité de charge jusqu'à 150 kg pour une utilisation efficace
Livraison offerte
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents

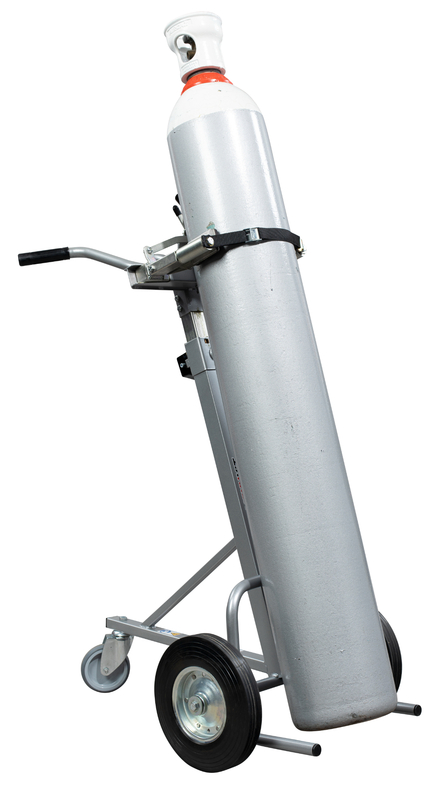

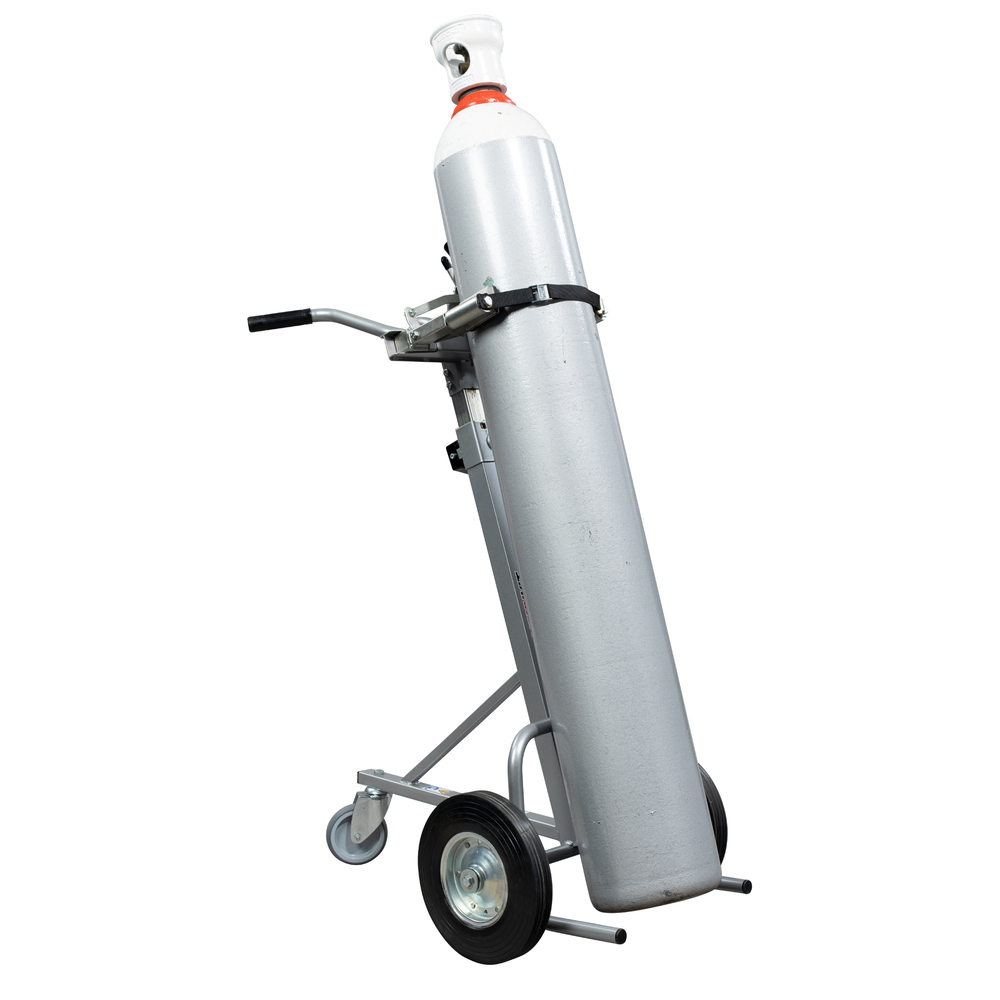

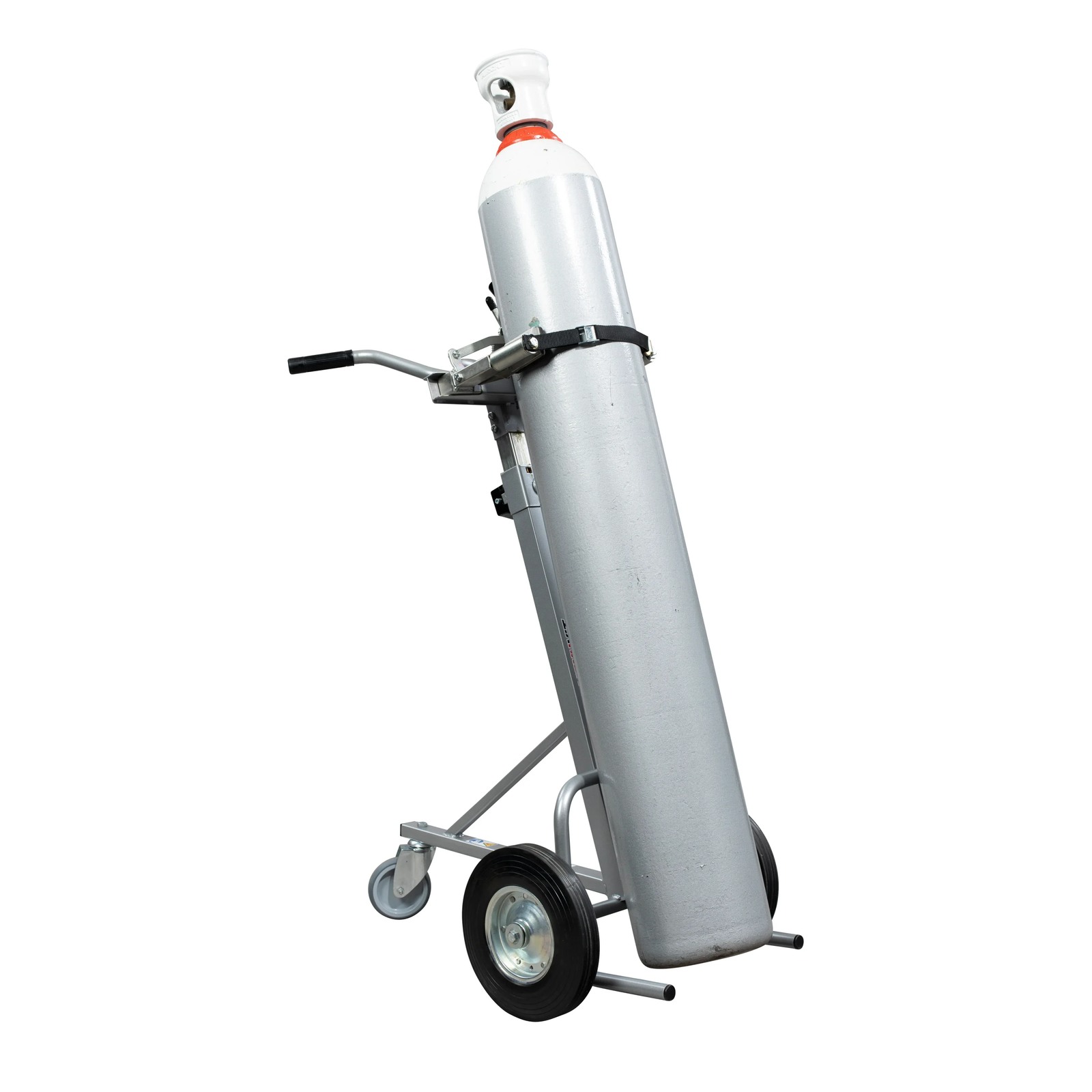

Le diable bloc-bouteille à mâchoires 150 kg de la marque FIMM est un équipement de manutention conçu pour faciliter le transport et la manipulation sécurisée des bouteilles de gaz.
Il intègre un système breveté d'élévation assistée qui réduit significativement les efforts physiques lors de la manutention.
Le serrage et le desserrage de la bouteille s'effectuent automatiquement à l'élévation et à la descente, assurant une prise sécurisée sans nécessiter de soulèvement préalable.

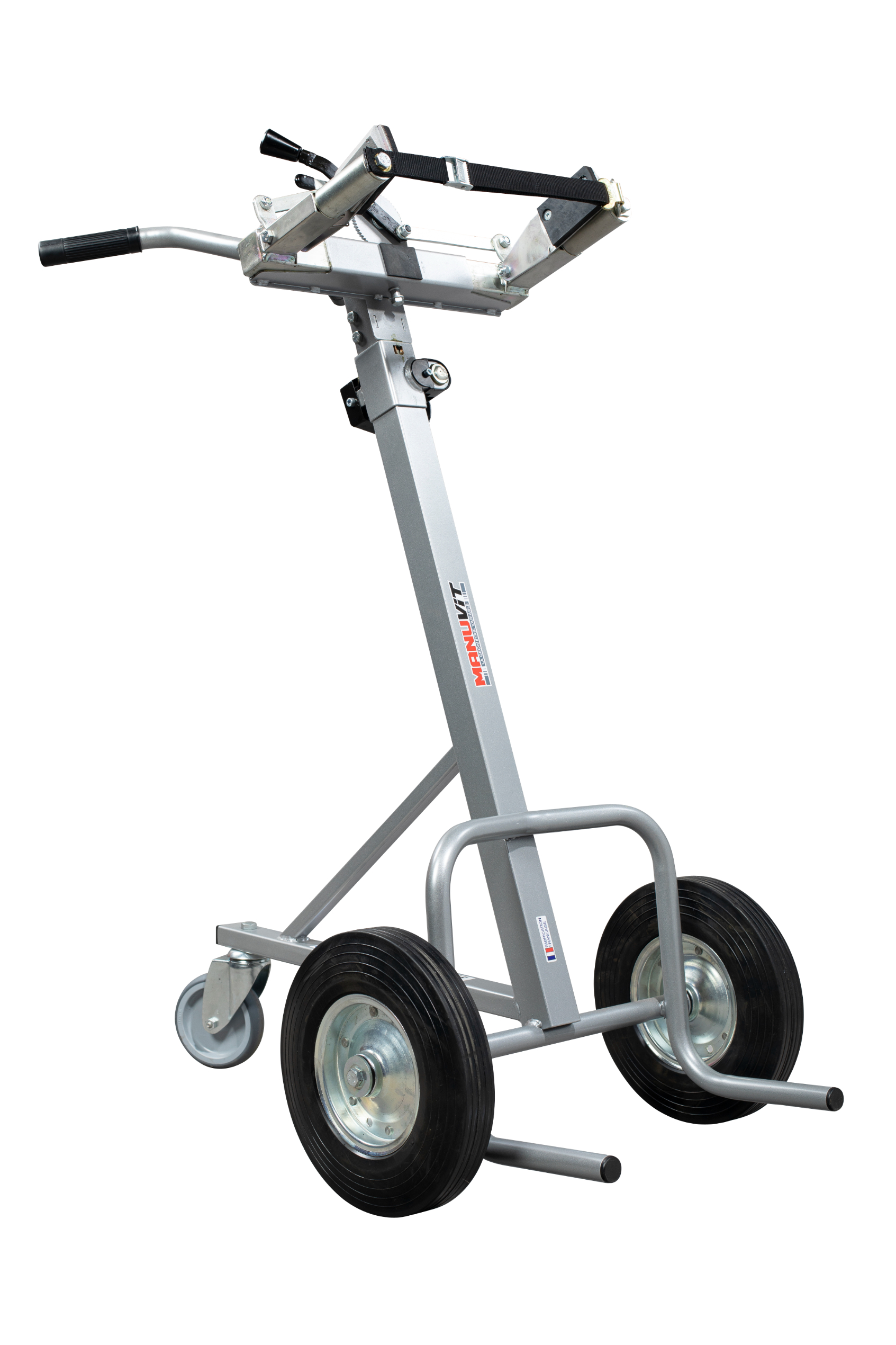

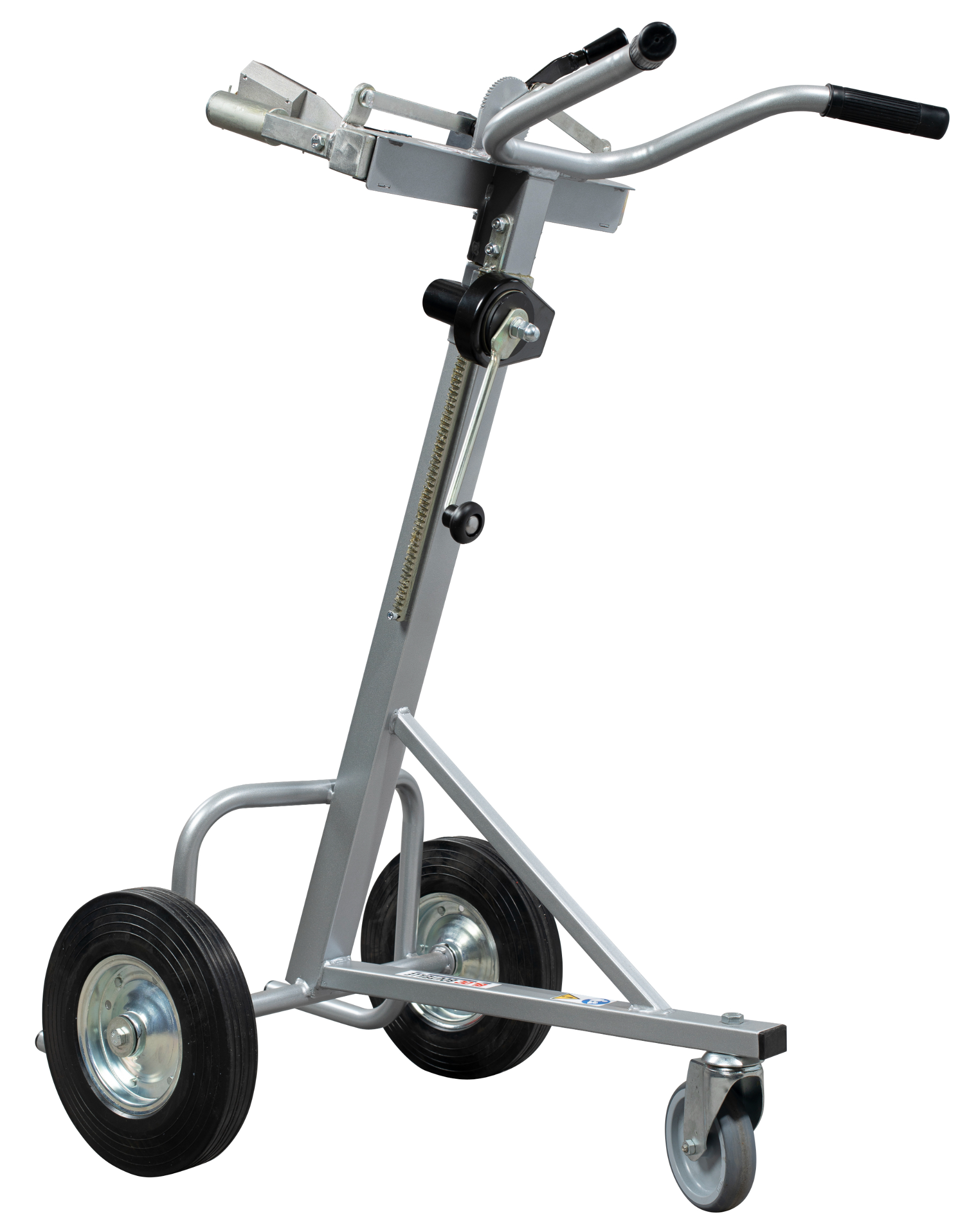

Le mât de levage est réglable en hauteur de 1070 à 1370 mm, ce qui permet d'adapter le diable à différents diamètres de bouteilles, de 200 à 300 mm.
Cette hauteur de levée facilite la pose ou le retrait direct des bouteilles sur un poste de travail ou une station de soudage.
Pour une mobilité optimale, le diable est équipé de grandes roues en caoutchouc d’un diamètre de 300 mm, recommandées pour les sols lisses.
L’écartement extérieur des roues est de 554 mm, garantissant une stabilité renforcée.
Une béquille de maintien facilite le déplacement et le stationnement de l’appareil.
Les caractéristiques techniques principales sont les suivantes :
- Capacité de charge maximale de 150 kg
- Dimensions hors tout de 770 × 554 × 1212 mm (L × l × H)
- Poids total de 25 kg
- Écartement intérieur des tubes de 322 mm
Ce diable est particulièrement adapté aux postes de soudage, aux ateliers de transformation métallique et aux sites de stockage de bouteilles de gaz.
Il sécurise et fluidifie la manutention répétée des bouteilles tout en réduisant la fatigue des opérateurs.
Il est idéal pour les petits déplacements en atelier et les changements fréquents de bouteilles sur postes de travail.
Le produit est livré avec une plaque de firme et une notice technique complète pour un usage optimal.
Description et fonctionnement :
- Le diable permet la prise directe de la bouteille au sol sans nécessité de la soulever manuellement.
- Le mât de levage est réglable en hauteur (de 1070 mm à 1370 mm), ce qui permet d’adapter l’appareil à différents diamètres de bouteilles, notamment celles de 200 à 300 mm de diamètre.

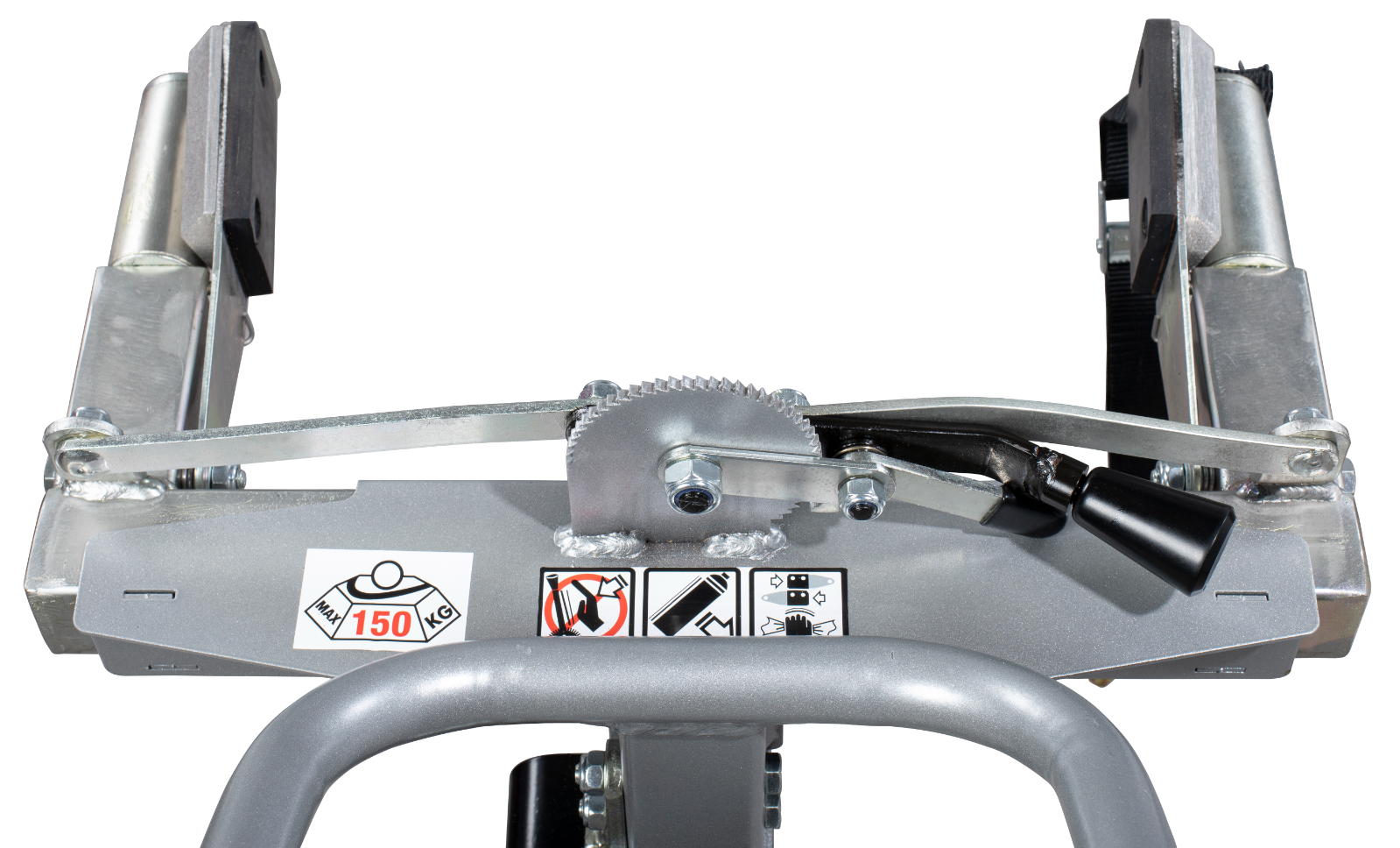

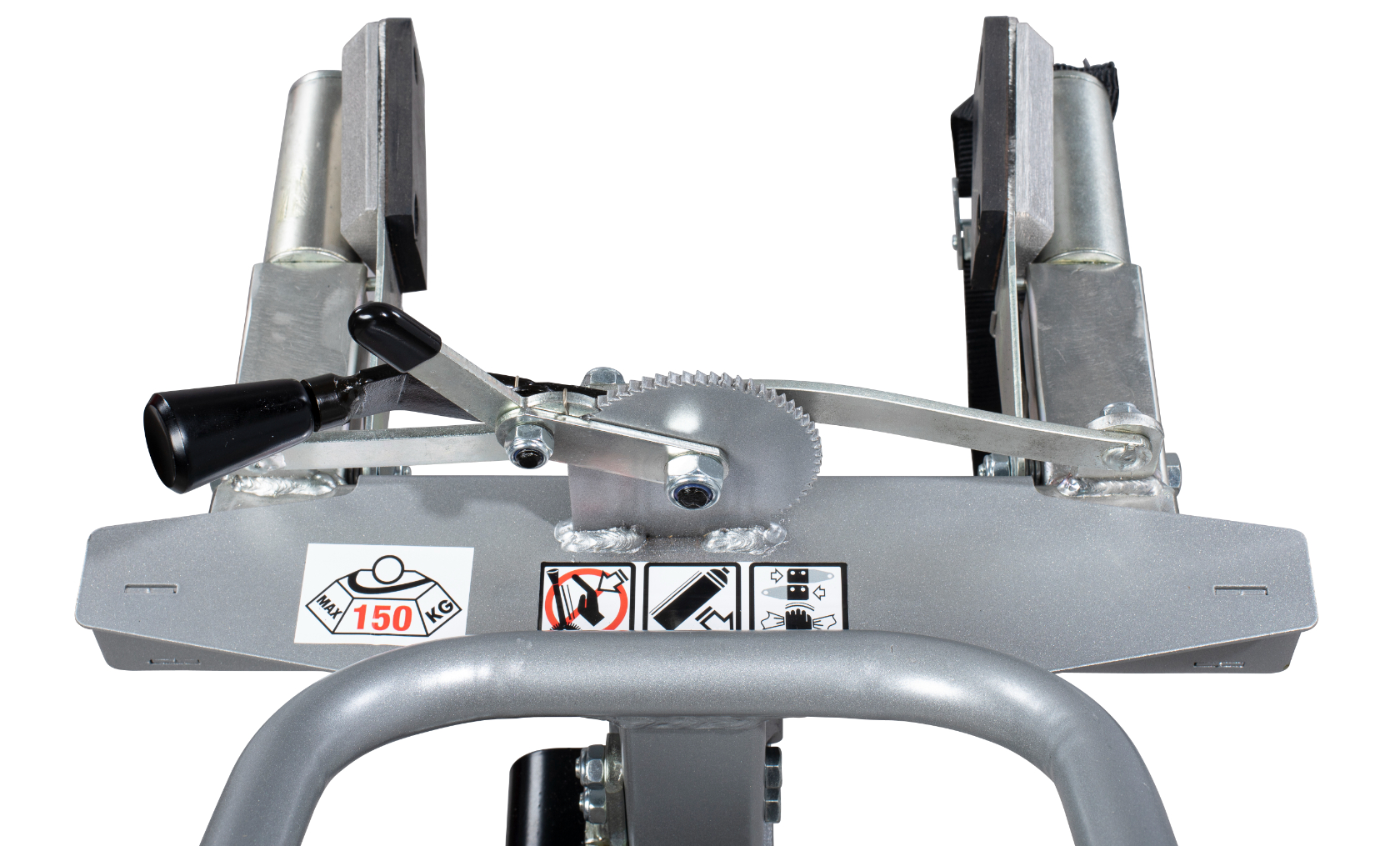

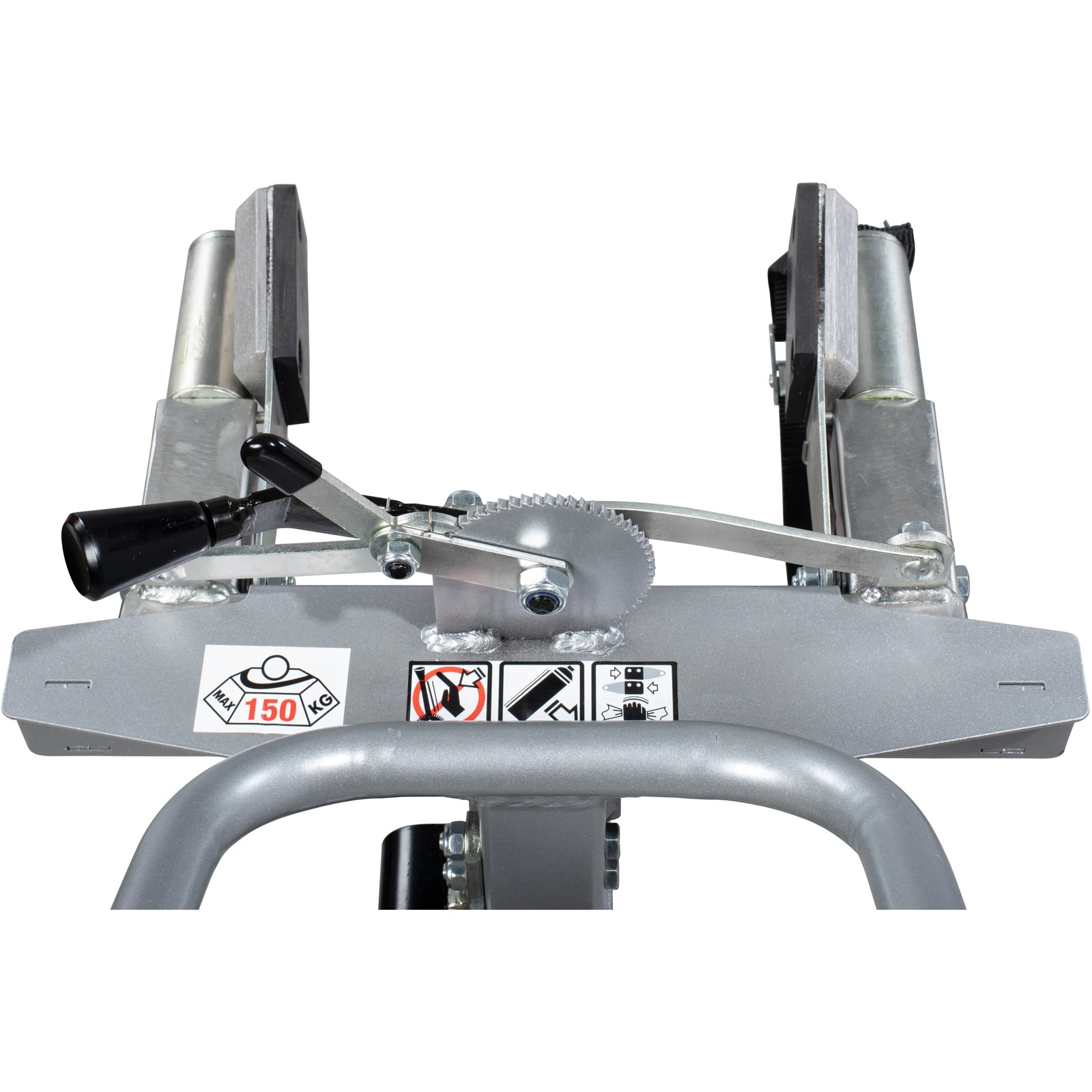

- Le serrage et desserrage de la bouteille s’effectuent automatiquement lors de l’élévation ou de la descente grâce aux mâchoires réglables en écartement, assurant un maintien sécurisé.
- Une béquille de maintien facilite le déplacement, tandis que les grandes roues en caoutchouc assurent un confort de roulage optimal et une bonne maniabilité.
- Le diable est livré monté, avec plaque de firme et notice technique.
Caractéristiques techniques :
- Charge utile maximale : 150 kg
- Dimensions hors tout (L x P x H) : 770 x 554 x 1212 mm
- Écartement des roues extérieures : 554 mm
- Écartement des tubes intérieurs : 322 mm
- Diamètre des roues : 300 mm (bandage en caoutchouc)
- Hauteur réglable du mât de levage : minimum 1070 mm, maximum 1370 mm
- Poids : 25 kg
Applications et avantages :
- Convient pour différentes tailles de bouteilles de gaz grâce au mât ajustable.
- Permet de poser ou retirer une bouteille d’un poste à souder en toute sécurité.
- Réduit les efforts physiques grâce au système d’élévation assistée breveté.
- Assure un déplacement aisé et sécurisé grâce à la béquille et aux grandes roues.
- Le modèle à mâchoires offre un serrage automatique, éliminant les manipulations manuelles de fixation.
Normes et certifications :
- Produit conforme aux normes CE.
- Garantie 10 ans.
- Livré monté prêt à l’emploi.
Conditionnement et conservation :
- Le produit est livré monté, prêt à être utilisé.
- Stockage dans un endroit sec et protégé pour préserver la qualité des composants.
Cette solution est idéale pour les ateliers et environnements nécessitant la manutention régulière de bouteilles de gaz en toute sécurité et avec un minimum d’effort.
- référence : 815000713
- capacité utile (cu) : 150 kg
- roues : caoutchouc
- dimensions hors tout (L × l × H) : 770 × 554 × 1212 mm
- nombre de bouteilles : 1
- diamètre des bouteilles : 200/300 mm
- hauteur min/max mât de levage : 1070/1370 mm
- écartement extérieur des roues : 554 mm
- écartement intérieur des tubes : 322 mm
- diamètre des roues : 300 mm
- descriptif roues : recommandées sur sols lisses
- poids : 25 kg
| Charge utile en Kg | 150 |
FIMM
PARC D'ACTIVITES2 RUE DE L'INDUSTRIE
89303 - JOIGNY CEDEX
France
fimm@fimm.fr
Questions produits
Comment le mécanisme d'assistance du diable facilite-t-il la manutention des bouteilles de gaz ?
Le diable intègre un système breveté d’élévation assistée qui réduit significativement l’effort physique lors de la manutention. Ce mécanisme permet une prise directe de la bouteille au sol sans nécessité de la soulever manuellement, facilitant ainsi le levage et le déplacement.
Comment s’adapte-t-il aux différentes tailles de bouteilles de gaz ?
Le mât de levage est réglable en hauteur de 1070 mm à 1370 mm, ce qui permet d’accueillir des bouteilles de diamètres compris entre 200 et 300 mm. De plus, les mâchoires ont un écartement réglable pour assurer un maintien sécurisé adapté à la taille de la bouteille.
Comment fonctionne le système de serrage des bouteilles sur ce modèle à mâchoires ?
Le serrage et le desserrage de la bouteille s’effectuent automatiquement lors de l’élévation ou de la descente grâce aux mâchoires réglables. Ce système élimine les manipulations manuelles de fixation, assurant un maintien sécurisé tout au long de la manutention.
Quelles caractéristiques garantissent la maniabilité et la sécurité lors du déplacement ?
Le diable est équipé de grandes roues en caoutchouc de 300 mm de diamètre qui assurent un confort de roulage optimal. Une béquille de maintien facilite la stabilité et le déplacement sécurisé du diable, même avec une charge maximale de 150 kg.
Quelles sont les dimensions et capacités techniques principales du diable bloc-bouteille ?
Le diable mesure 770 mm de longueur, 554 mm de largeur et 1212 mm de hauteur hors tout. Il supporte une charge maximale de 150 kg et est conçu pour des bouteilles de 200 à 300 mm de diamètre. Son poids total est de 25 kg.
