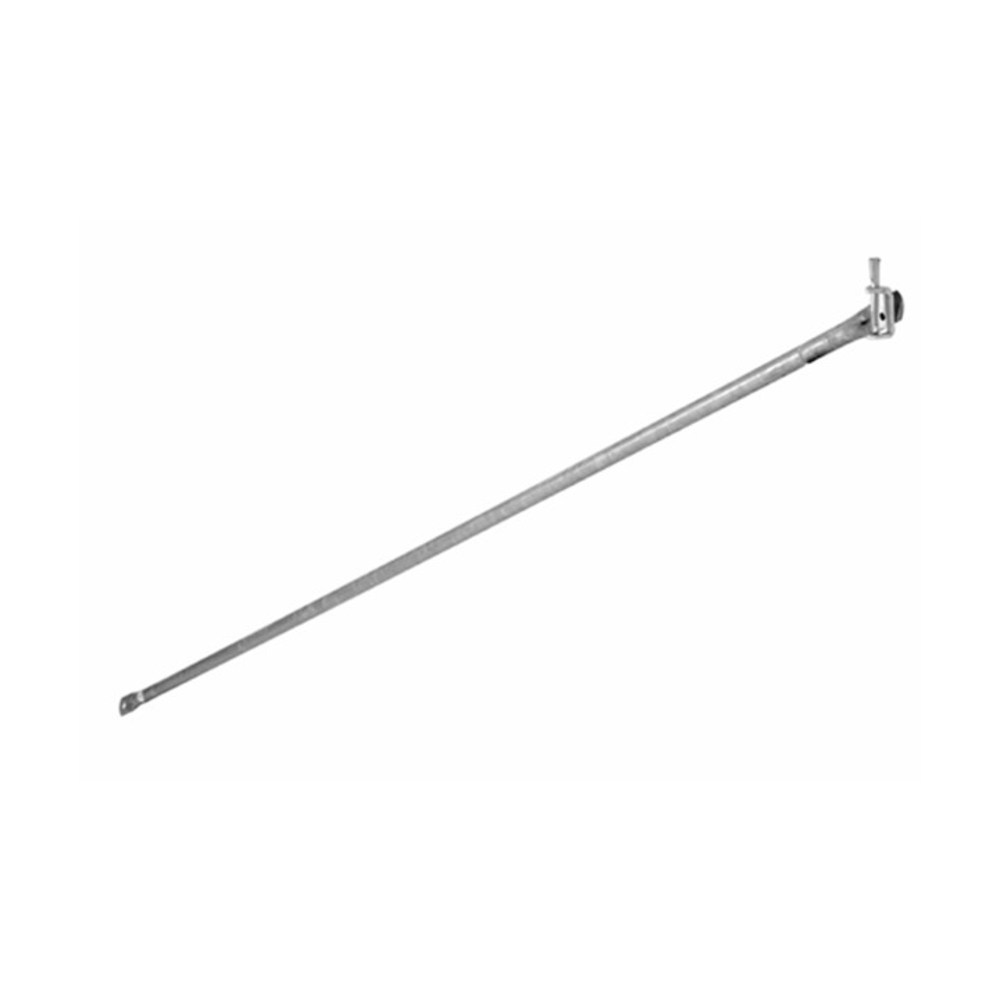

Diagonale verticale indexée. maille 3.00 x 2.00m RCM30 - TUBESCA COMABI - 04005005
Référence : T02504005005
Découvrez Diagonale verticale indexée. maille 3.00 x 2.00m RCM30 - TUBESCA COMABI - 04005005 disponible à l'achat
- Fabriqué en acier pour une durabilité optimale.
- Pèse 7,3 kg, offrant une solidité robuste.
- Maille 3,00 x 2,00 m avec un Ø de 40 x 2 mm.
- Compatible avec R200 Progress et R200 Record.
- Fonctionnalité adaptée au M368 pour plus de flexibilité.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Mode d’emploi
1 document
Voir plus de documents
Diagonale verticale indexée maille 3.00 x 2.00m RCM30 - TUBESCA COMABI est conçue en acier pour assurer robustesse et durabilité.
Elle permet une mise en œuvre simple avec l'étrier à pion RCM180 et garantit une traction/compression optimale de +/- 300 daN.
Compatible R200 Progress : Oui
Compatible R200 Record : Oui
Compatible M368 : Oui
Matériau : Acier
Elle peut être positionnée uniquement à 0° sur le nœud M368, ce qui autorise l’utilisation des porte-à-faux. La diagonale permet de reprendre les charges pour stabiliser la structure de l’échafaudage dans toutes les configurations de chantier.
L’utilisation est prévue dans le cadre du montage d’échafaudages multidirectionnels (M368) ou à cadres rigides (R200 PROGRESS / RECORD), compatibles entre eux. L’étrier à pion permet une mise en œuvre simple et rapide de la diagonale, assurant une traction/compression optimale.
En cas de montage non conforme, il est indispensable de se rapprocher du Bureau d’Étude Applications Chantiers pour établir des plans d’exécution et notes de calculs adaptés.
Le résultat attendu est un contreventement sûr et stable de la structure, avec une fixation rigide des éléments de l’échafaudage, assurant la stabilité pendant l’utilisation.
Votre produit TUBESCA COMABI est garanti 2 ans. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. La facture d'achat sera à joindre à votre demande. A réception de votre demande, cette dernière sera directement transmis au constructeur.
TUBESCA-COMABI
976 ROUTE DE ST BERNARD
1604 - TREVOUS CEDEX
France
adv@tubesca-comabi.com
Questions produits
À quoi sert la diagonale verticale indexée maille 3.00 x 2.00 m RCM30 ?
Cette diagonale assure un contreventement efficace et sûr des échafaudages multidirectionnels M368 et à cadres rigides R200 PROGRESS / RECORD. Elle permet de stabiliser la structure en reprenant les charges par traction ou compression, notamment sur les portes-à-faux.
Comment s’effectue la fixation de cette diagonale sur l’échafaudage ?
La fixation se fait par clavetage avec l’étrier à pion RCM180, garantissant une liaison rigide et perpendiculaire entre les longerons et les montants. Cette méthode assure une traction/compression optimale de +/- 300 daN.
Avec quels systèmes d’échafaudages cette diagonale est-elle compatible ?
Elle est compatible avec les systèmes M368, R200 PROGRESS et R200 RECORD, permettant une grande flexibilité d’utilisation sur différents types de structures.
Quelles sont les caractéristiques techniques principales de cette diagonale ?
Elle est fabriquée en acier, pèse 7,3 kg et mesure 3,00 m x 2,00 m avec un diamètre de tube de 40 x 2 mm. Sa conception garantit robustesse et durabilité dans le temps.
Quelles sont les précautions à prendre en cas de montage non conforme ?
En cas d’écart par rapport aux configurations standards, il est indispensable de contacter le Bureau d’Étude Applications Chantiers pour obtenir des plans d’exécution et notes de calcul adaptés, garantissant la sécurité et la stabilité du montage.
