Dispositif d'inclinaison STEF PETZL - S059AA00

Le dispositif d’inclinaison STEF PETZL - S059AA00 est un accessoire spécialement conçu pour la civière NEST, facilitant l’évacuation en milieux difficiles d’accès.

Il permet d’incliner la civière NEST selon le terrain, offrant des positions horizontale, verticale ou oblique adaptées aux contraintes du secours.

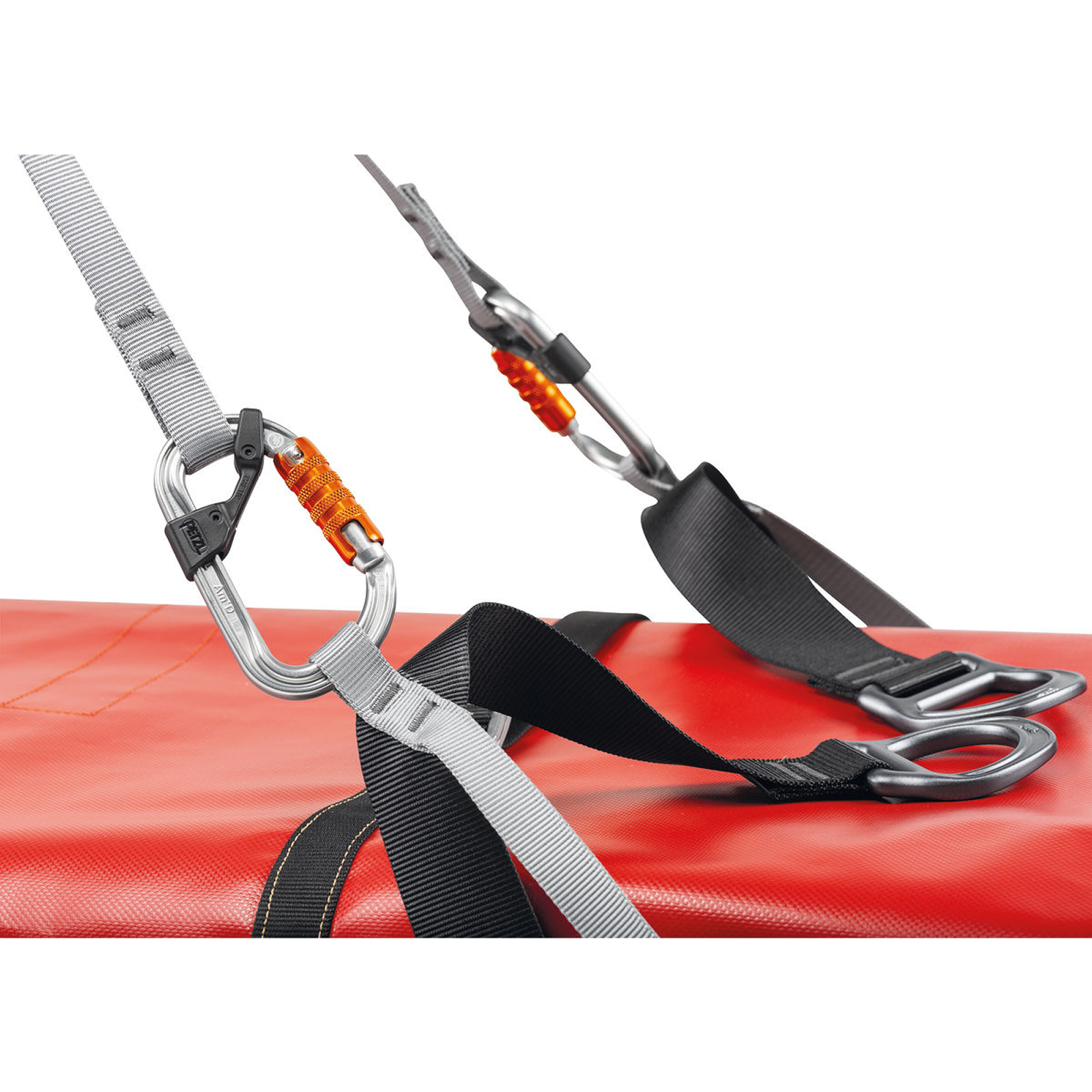

Le dispositif est équipé de trois connecteurs Am'D TRIACT-LOCK avec barrettes CAPTIV, garantissant un verrouillage automatique et sécurisé des points de connexion.
Un émerillon intégré (SWIVEL) facilite l’orientation précise de la civière durant la manœuvre.
Le connecteur Sm'D assure le blocage en position horizontale.
Un code couleur permet d’identifier facilement le sens d’utilisation.
Les points d’accroche pour tyrolienne sont dissociés des points verticaux, ce qui optimise l’adaptation aux modes d’évacuation spécifiques.
Le dispositif peut être associé à un kit de mouflage JAG SYSTEM de 2 mètres pour un contrôle précis de l’inclinaison.

Matériaux et caractéristiques techniques :
Le STEF est fabriqué en polyester et aluminium, assurant légèreté et robustesse.
Il pèse 640 g et supporte une charge maximale de 150 kg.
Sa couleur est noire.
Il est conforme aux exigences CE et répond au règlement (UE) 2016/425 relatif aux équipements de protection individuelle.

Installation et compatibilité :
La sangle simple du STEF se connecte au point d’attache côté tête de la civière NEST (référence S061AA00, modèle à partir de 2020).
Les sangles doubles se fixent aux points d’attache STEF sur la civière.
Le mousqueton Sm'D doit être positionné vers le haut et les sangles ne doivent pas être vrillées.
La traction de la civière s’effectue uniquement sur le SWIVEL ou le point d’attache côté tête.
Le STEF n’est pas compatible avec les modèles NEST antérieurs à 2020.

Fonctionnement :

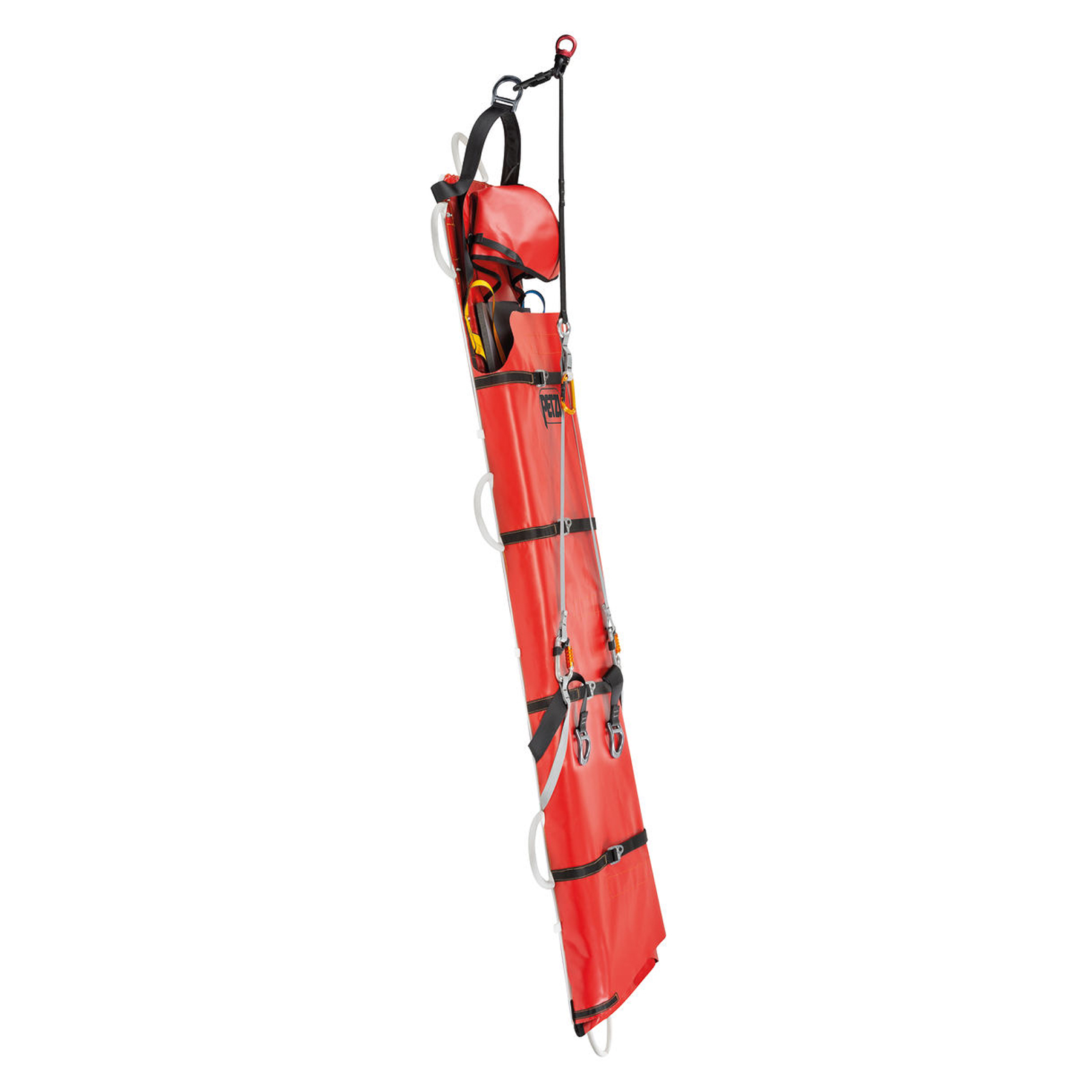

Le dispositif facilite le basculement contrôlé de la civière entre position horizontale et inclinée.
Le secouriste, attaché à une corde indépendante, détache le mousqueton Sm'D et incline la civière en saisissant les sangles au niveau des pieds, en veillant à ne pas placer les mains côté tête pour éviter tout risque de pincement.
Pour revenir à la position horizontale, une longe courte est fixée à l’anneau du STEF, servant de point fixe pour guider la manœuvre.
Le régulateur et le contrepoids contrôlent la descente de la civière qui bascule naturellement.
Le verrouillage en position horizontale est assuré en re-clippant le mousqueton Sm'D au SWIVEL.

Avantages produit :
- Adaptation facile de l’inclinaison de la civière selon le terrain et les besoins du secours.
- Sécurisation automatique des points de connexion grâce aux connecteurs Am'D TRIACT-LOCK et au système CAPTIV.
- Maniabilité améliorée par l’émerillon intégré et le code couleur.
- Compatibilité avec un kit de mouflage pour un contrôle précis.

Conditionnement, stockage et conservation :
Le dispositif est livré à l’unité.
Il doit être stocké dans un endroit sec et propre, à l’abri des frottements sur surfaces abrasives ou coupantes.

Normes et recommandations d’utilisation :
Le produit répond aux exigences du règlement (UE) 2016/425 sur les équipements de protection individuelle.
Son usage est réservé aux personnes formées et compétentes, ou sous contrôle visuel direct d’une personne compétente.
Il est impératif de suivre la notice technique fournie, qui détaille les procédures d’installation, d’utilisation et de maintenance.

En résumé, le STEF PETZL S059AA00 est un dispositif léger, robuste et certifié, conçu pour offrir un contrôle sécurisé et précis de l’inclinaison de la civière NEST lors des opérations de secours en milieux difficiles d’accès, améliorant la maniabilité et la sécurité du transport du blessé.

Pour plus de détails techniques et schémas d’installation, se référer à la notice technique (extraits pages 1 à 7) où sont illustrés la nomenclature, les points de connexion, la mise en place du blessé, ainsi que les différentes configurations d’évacuation.

• Compatible avec civière NEST à partir de 2020 (référence S061AA00)
• Matériaux : polyester et aluminium
• Poids : 640 g
• Charge maximale autorisée : 150 kg
• Couleur : noir
• Trois connecteurs Am'D TRIACT-LOCK avec barrettes CAPTIV
• Émerillon intégré pour orientation précise
• Connecteur Sm'D pour blocage en position horizontale
• Points d’accroche tyrolienne dissociés des points verticaux
• Compatible avec kit de mouflage JAG SYSTEM de 2 mètres
• Conforme aux exigences CE et règlement (UE) 2016/425

Le dispositif d'inclinaison STEF PETZL s'utilise exclusivement avec la civière NEST (modèle à partir de 2020). La sangle simple du STEF se connecte au point d’attache côté tête de la civière, tandis que les sangles doubles se fixent aux points d’attache STEF sur la civière. Le mousqueton Sm'D doit être positionné vers le haut et les sangles ne doivent pas être vrillées. La traction de la civière s’effectue uniquement sur l’émerillon intégré (SWIVEL) ou le point d’attache côté tête.

Pour installer le blessé, la civière est posée sur une surface stable. Les rabats sont ouverts et repliés sur les côtés, les sangles du harnais sont desserrées. Le blessé est placé sur la civière avec les épaules alignées au haut du matelas mousse, casque et lunettes de protection portés. Les boucles FAST LT PLUS des sangles de torse et de cuisses sont verrouillées en respectant un code couleur, les sangles de maintien sont fermées, et les supports de pied ajustés. Les capuches de tête et de pieds sont rabattues et fixées, les bras du blessé peuvent être à l’intérieur ou à l’extérieur.

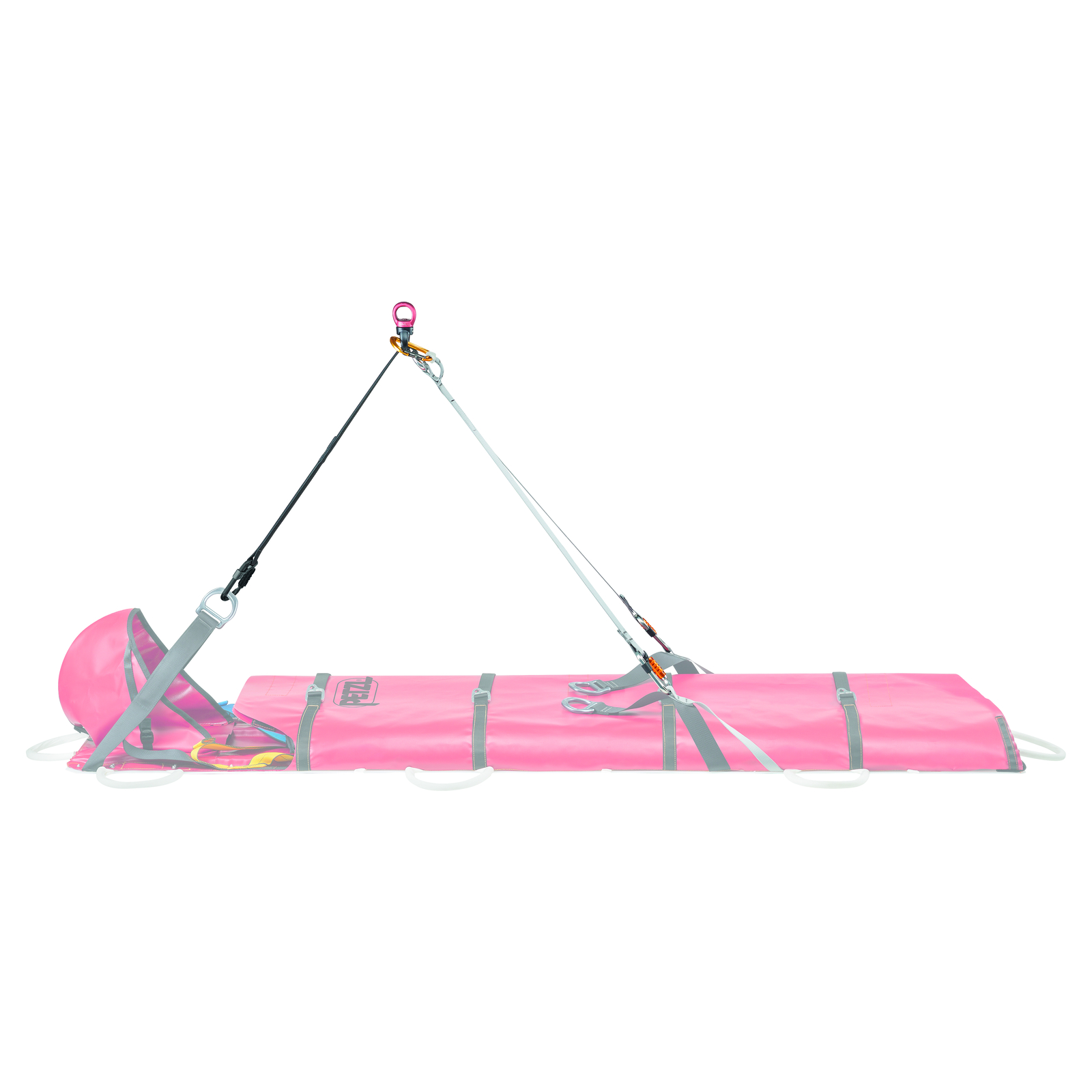

Pour l’évacuation, le dispositif STEF facilite le basculement contrôlé de la civière entre la position horizontale et une position inclinée (oblique à quasi verticale). En position horizontale, le mousqueton Sm'D est clipé dans le SWIVEL pour verrouiller cette position.

Pour passer de la position horizontale à inclinée, le secouriste, attaché à une corde indépendante, fait face à la civière, détache le mousqueton Sm'D, saisit les deux sangles doubles au niveau des pieds et incline la civière, éventuellement en appuyant avec les pieds. Il est important de ne pas placer les mains côté tête pour éviter tout risque de pincement ou de perte de contrôle du basculement.

Pour revenir de la position inclinée à horizontale, le secouriste fixe une longe courte à l’anneau du STEF, qui sert de point fixe et guide la manœuvre. Le régulateur et le contrepoids font descendre la civière, qui bascule naturellement. Le secouriste recolle le mousqueton Sm'D dans le SWIVEL pour verrouiller la position horizontale, puis retire la longe.

Les points d’accroche pour tyrolienne sont distincts des points verticaux, ce qui permet d’adapter la civière aux modes d’évacuation spécifiques.

La civière peut être transportée pliée dans une housse dédiée, après retrait des lattes longitudinales et transversales.

En cas de dysfonctionnement ou de difficulté à basculer la civière, il convient de vérifier la bonne fixation des sangles, le positionnement du mousqueton Sm'D, et le bon état des cordes et longe utilisées.

Le dispositif est destiné à être utilisé uniquement par des personnes formées et compétentes, ou sous contrôle visuel direct d’une personne compétente.

Ces indications sont extraites strictement des instructions d’utilisation et de la notice technique (pages 1 à 7), conformément aux informations fournies.
