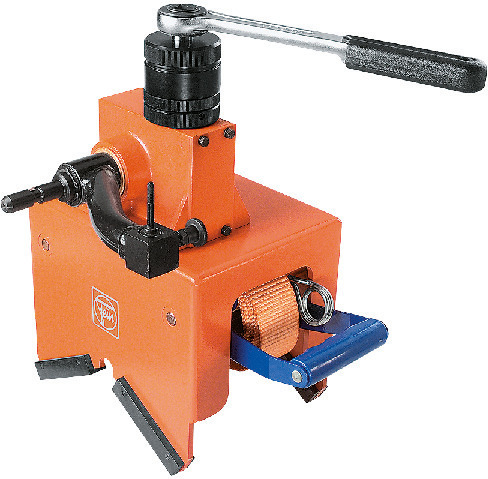

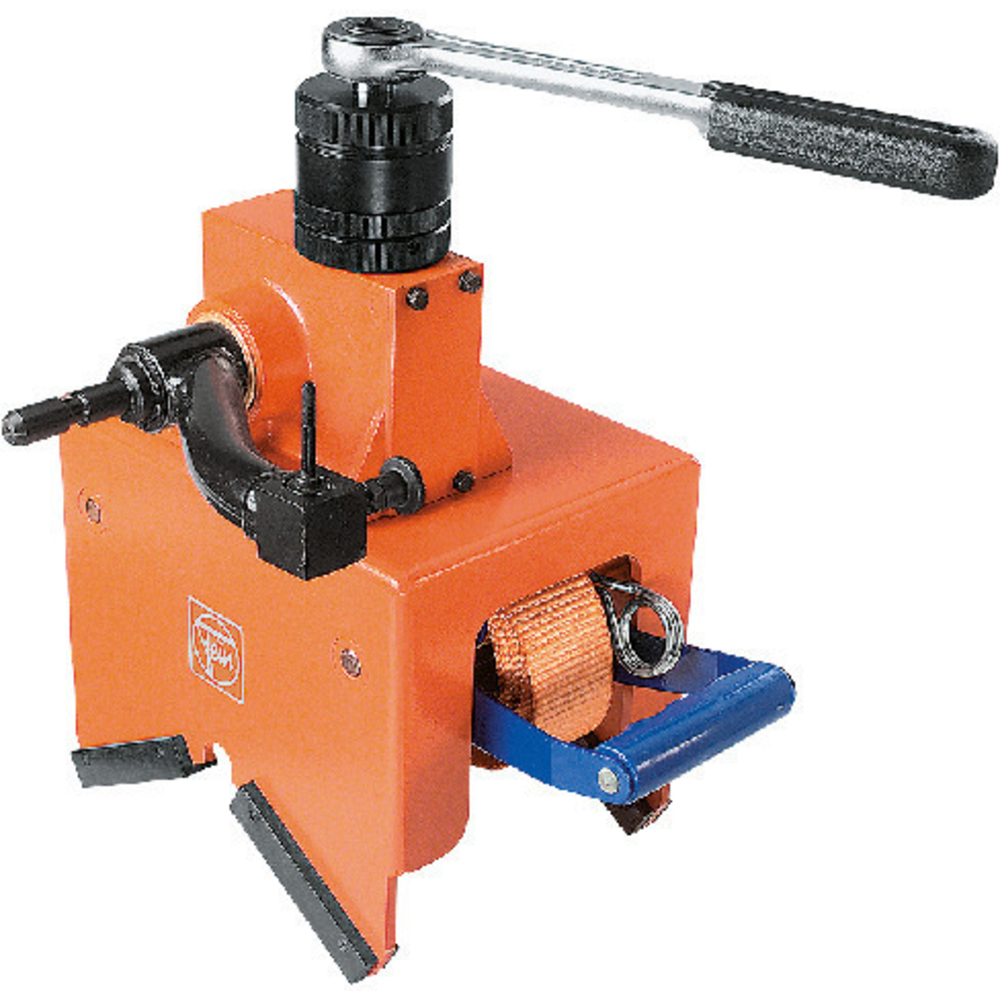

Dispositif de fixation et d'avance à glissement FEIN - 90702005000
Référence : F07090702005000
Découvrez Dispositif de fixation et d'avance à glissement FEIN - 90702005000 disponible à l'achat
- Dispositif de fixation pour tubes et matériaux cylindriques
- Compatible avec des diamètres extérieurs de 80 à 400 mm
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Découvrez notre dispositif de fixation et d'avance à glissement, spécialement conçu pour répondre à vos besoins en matière de manipulation de tuyaux et matériaux cylindriques. Mesurant 280 x 285 x 395 mm, cet outil est idéal pour des diamètres extérieurs allant de 80 à 400 mm, garantissant ainsi une compatibilité optimale avec une large gamme de tubes.
Ce dispositif novateur facilite le maintien et l'avance des matériaux, ce qui le rend essentiel pour vos projets de construction ou de bricolage. Son fonctionnement simple et efficace permet une utilisation pratique, offrant une grande stabilité lors de l'assemblage ou de la découpe. Que vous soyez un professionnel aguerri ou un amateur passionné, cet outil vous aidera à réaliser vos travaux avec précision et confort. Profitez d'une solution fiable pour tous vos besoins en fixation de cylindres.
Ce dispositif facilite l'assemblage et la découpe en assurant une avance stable et un maintien sécurisé des matériaux. Son fonctionnement simple et efficace permet une utilisation aisée, adaptée tant aux professionnels qu'aux amateurs. Il constitue une solution fiable pour les travaux nécessitant précision et confort dans la fixation et l'avance des cylindres.
- Dimensions : 280 x 285 x 395 mm
- Compatible avec des tuyaux et matériaux cylindriques
- Diamètres extérieurs compatibles : 80 à 400 mm
Lors de l'utilisation, il faut retirer la vis à tête cylindrique et la bague ressort de la scie sauteuse pour pouvoir fixer celle-ci sur l'axe pivotant du dispositif. La scie sauteuse peut être montée et utilisée des deux côtés du dispositif. La force d'application de la lame de scie est réglable par un système d'embrayage à friction, ajustable via une vis de réglage pour limiter la pression exercée.
Ce dispositif est utilisé pour la manipulation, le maintien et l'avance de tuyaux et matériaux cylindriques dont le diamètre extérieur est compris entre 80 et 400 mm. Il facilite l'assemblage et la découpe en assurant une avance stable et un maintien sécurisé des matériaux.
En cas de fonctionnement non conforme, il est précisé que la sangle de serrage ne doit être utilisée que pour serrer le dispositif et ne jamais servir à soulever des charges. Le dispositif doit être monté et utilisé conformément aux instructions, notamment en veillant à bien tendre la sangle et à fixer la scie sauteuse correctement.
Le résultat attendu est un maintien sécurisé des pièces à usiner et une avance contrôlée de la lame de scie, permettant d'obtenir des découpes propres et précises tout en limitant l'usure de la lame.
Votre produit FEIN est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
FEIN France SAS
ZI DU KOCHERSBERG18 RUE D'OTTERSVILLER
67700 - SAVERNE
France
contact@fein.fr
Questions produits
Quels diamètres de tuyaux ou matériaux cylindriques ce dispositif peut-il fixer et faire avancer ?
Ce dispositif est compatible avec des diamètres extérieurs allant de 80 à 400 mm, ce qui lui permet de manipuler une large gamme de tubes et matériaux cylindriques.
Comment fonctionne le mécanisme de serrage et d'avance du dispositif ?
La sangle textile polyester est positionnée autour du tuyau puis serrée via un mécanisme à cliquet. L'avance de la lame de scie sauteuse est contrôlée par ce même cliquet, permettant une progression régulière et stable lors de la découpe.
Quelles précautions faut-il prendre concernant l'utilisation de la sangle de serrage ?
La sangle est uniquement destinée à serrer le dispositif et ne doit en aucun cas être utilisée pour soulever des charges, sous peine de risque d'accident ou de dommage.
Comment s'effectue le réglage de la force d'application de la lame de scie ?
Un embrayage à friction réglable par une vis permet d'ajuster la pression exercée par la lame, limitant ainsi l'usure de celle-ci tout en assurant une découpe précise.
Comment se monte la scie sauteuse sur le dispositif ?
Il faut retirer la vis à tête cylindrique et la bague ressort de la scie sauteuse, puis fixer la scie sur l'axe pivotant du dispositif. La scie peut être montée des deux côtés pour plus de flexibilité d'utilisation.
Quels sont les éléments de sécurité à respecter lors de l'utilisation ?
Le dispositif doit être utilisé conformément aux instructions, notamment en veillant à bien tendre la sangle, à fixer correctement la scie et à ne pas utiliser la sangle pour soulever des charges. Le maintien sécurisé des pièces est essentiel pour éviter tout risque.
