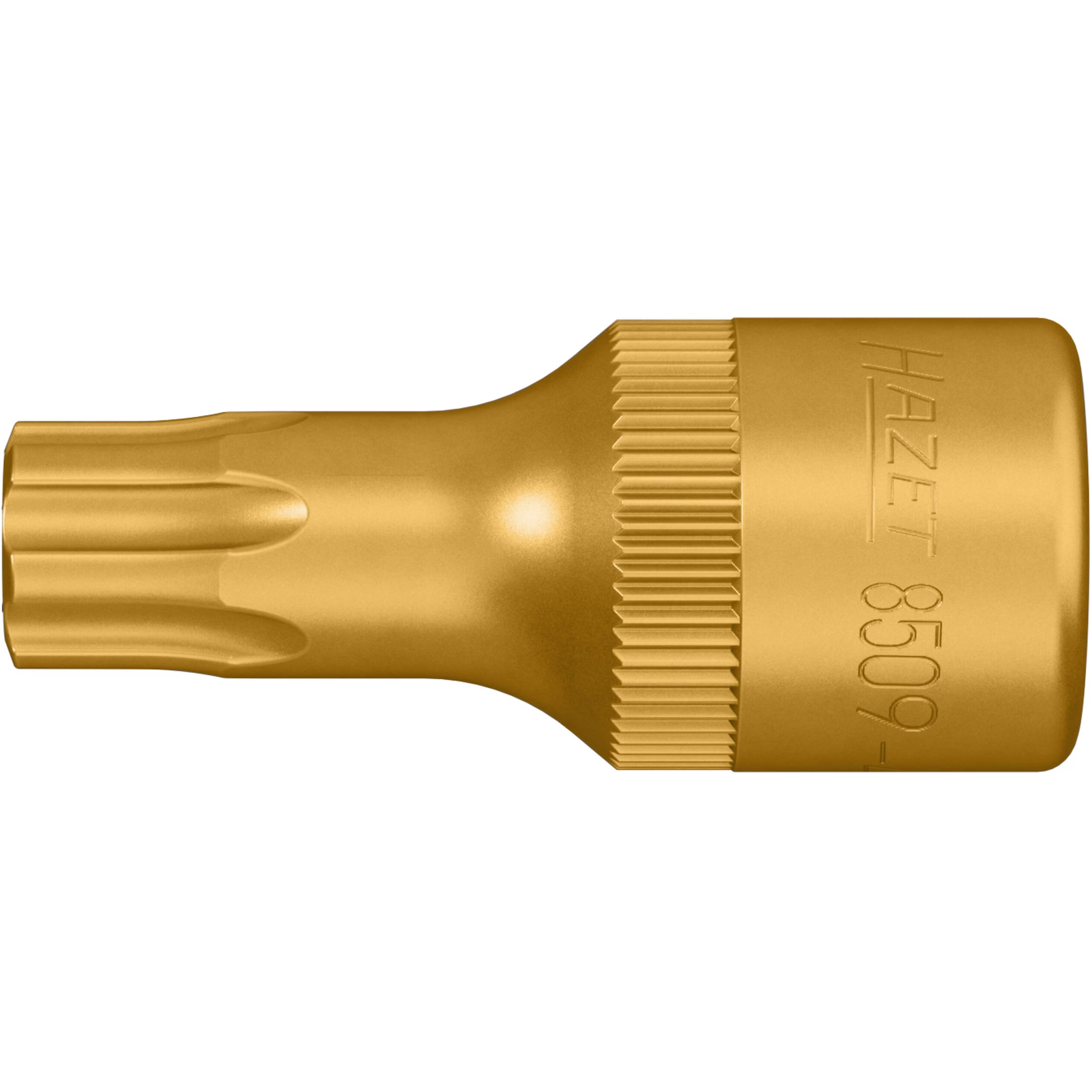

Douille mâle TORX PLUS 40IP carré creux 1/4 pouce 6,3 mm intérieur HAZET - 8509-40IP
Référence : H122850940IP
Découvrez Douille mâle TORX PLUS 40IP carré creux 1/4 pouce 6,3 mm intérieur HAZET - 8509-40IP disponible à l'achat
- Profil TORX PLUS® pour une transmission de couple 25 pourcent supérieure
- Réduit le glissement et l’usure pour une meilleure durabilité
- Usage manuel avec bille de retenue pour un maintien sûr
- Dimensions précises avec carré creux 1/4 pouce et diamètre 12 mm
- Moletage pour une prise en main optimale
La douille mâle TORX PLUS 40IP de HAZET est un outil de haute précision fabriqué en Allemagne.
Elle intègre le profil TORX PLUS®, une évolution du système d’entraînement TORX®, caractérisé par des flancs plus grands et plus plats ainsi qu’une surface de contact agrandie entre l’outil et la vis.
Cette conception optimise la répartition de la force, permettant une transmission du couple jusqu’à 25 % plus élevée.
Le profil réduit également le risque d’effet « Cam Out », c’est-à-dire le glissement involontaire de l’outil hors de la tête de vis lors du vissage.
Cette surface de contact supérieure diminue la charge ponctuelle, ce qui réduit l’usure de l’outil et de la vis, prolongeant ainsi leur durée de vie et améliorant le contrôle pendant la manœuvre.
Le profil TORX PLUS® est utilisé dans divers secteurs industriels, notamment l’industrie, l’ingénierie des vélos, l’aéronautique et l’automobile.
Il est adapté pour les modules de machines, installations de production, composants de vélos électriques, vissages structurels, clapets de maintenance, systèmes de freinage et composants de véhicules liés à la sécurité.
Dans l’industrie, ce profil est utilisé sur les machines CNC, têtes de fraisage, outils de tournage, couronnes de forage et pour la fixation de lames de rechange.
Dans le secteur du vélo et vélo électrique, il sert notamment à fixer le moteur électrique BOSCH Performance Line CX des générations 4 et 5, avec un couple de serrage de 20 Nm.
En aéronautique, il est employé pour les vissages structurels, clapets de maintenance, composants électroniques et revêtements, comme sur le BOEING 787 Dreamliner.
Dans l’automobile, il est utilisé sur les systèmes d’entraînement, châssis, carrosserie et sécurité, par exemple sur l’arbre de transmission du VW Amarok et les ancrages de ceinture de sécurité des FORD Transit MK8 et FORD Focus.
La douille mâle TORX PLUS 40IP possède les caractéristiques techniques suivantes :
- Taille 40IP avec profil TORX PLUS® intérieur
- Entraînement par carré creux de 1/4 pouce (6,3 mm)
- Usage manuel avec bille de retenue pour un maintien sûr
- Longueur totale de 28 mm avec une longueur d’emmanchement de 3,5 mm
- Diamètre de 12 mm
- Présence d’un moletage pour une meilleure prise en main
Il est recommandé d’utiliser exclusivement des outils TORX PLUS® adaptés pour exploiter pleinement les avantages du profil et éviter une usure prématurée.
Les vis TORX PLUS® peuvent être utilisées avec des outils TORX®, mais cela entraîne une usure importante.
En revanche, les vis TORX® ne sont pas compatibles avec les outils TORX PLUS®.
Cette douille est un composant essentiel pour les applications exigeant une transmission de couple élevée, une durée de vie prolongée de l’outil et un vissage précis et sécurisé.
- Taille : 40IP
- Profil : TORX PLUS® intérieur
- Entraînement : carré creux 1/4 pouce (6,3 mm)
- Utilisation : manuelle
- Bille de retenue
- Longueur l1 : 3,5 mm
- Longueur l2 : 28 mm
- Moletage : avec moletage
- Diamètre (d) : 12 mm
Questions produits
À quel type de vis cette douille mâle TORX PLUS 40IP est-elle compatible ?
Cette douille est conçue pour les vis avec profil TORX PLUS® intérieur taille 40IP. Elle ne doit pas être utilisée avec des vis TORX classiques, car elles ne sont pas compatibles et cela peut entraîner une usure prématurée de l’outil.
Quels sont les avantages du profil TORX PLUS® par rapport au profil TORX classique ?
Le profil TORX PLUS® offre une transmission de couple jusqu’à 25 % supérieure grâce à des flancs plus larges et une surface de contact agrandie. Cela réduit le risque de glissement (effet « Cam Out ») et diminue l’usure de la douille et de la vis, améliorant ainsi la durabilité et le contrôle lors du vissage.
Quelles sont les dimensions et caractéristiques techniques essentielles de cette douille ?
La douille mesure 28 mm de longueur totale avec un emmanchement de 3,5 mm, un diamètre de 12 mm et un carré creux de 1/4 pouce (6,3 mm). Elle est équipée d’une bille de retenue pour un maintien sûr et d’un moletage pour une meilleure prise en main.
Dans quels secteurs industriels ce type de douille est-il couramment utilisé ?
Le profil TORX PLUS® est employé dans l’industrie, l’aéronautique, l’automobile et l’ingénierie des vélos, notamment pour des applications nécessitant une transmission de couple élevée et une fixation précise, comme sur les moteurs électriques de vélos ou les composants de sécurité automobile.
Pourquoi est-il important d’utiliser uniquement des outils adaptés au profil TORX PLUS® ?
Utiliser des outils spécifiquement conçus pour le profil TORX PLUS® permet d’exploiter pleinement les avantages de la transmission de couple et de limiter l’usure. L’utilisation d’outils TORX classiques sur des vis TORX PLUS® peut provoquer une usure rapide et compromettre la qualité du vissage.
