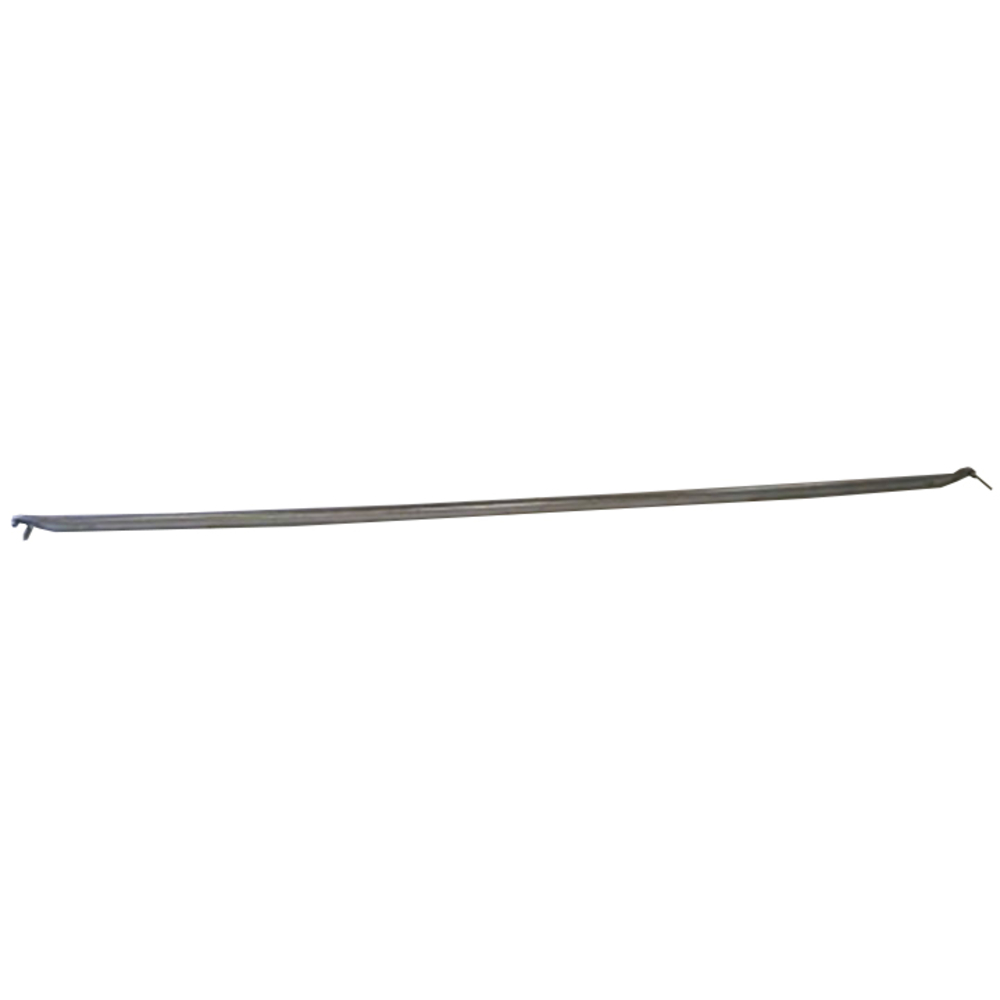

DV-1.00 x 2.00m Diagonale verticale à M368 Ø48.3 - TUBESCA COMABI - 04105008
Référence : T02504105008
Découvrez DV-1.00 x 2.00m Diagonale verticale à M368 Ø48.3 - TUBESCA COMABI - 04105008 disponible à l'achat
- Montage sans outil pour une installation rapide
- Rattrapage des jeux pour une meilleure stabilité
- Traction de +1380 daN pour une solidité accrue
- Compression de -600 daN pour un maintien efficace
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Mode d’emploi
1 document
Voir plus de documents

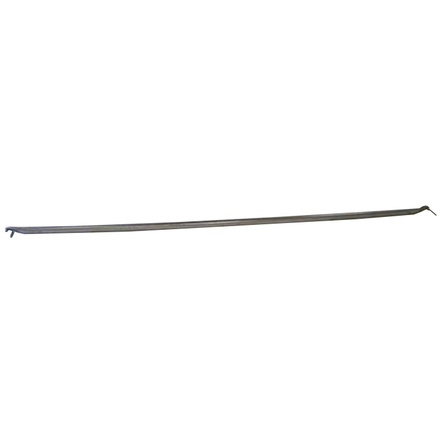

DV-1.00 x 2.00m Diagonale verticale à M368 Ø48.3 - TUBESCA COMABI - 04105008 : Cette diagonale verticale en acier assure un rattrapage des jeux et un montage sans outil.
Idéale pour les porte-à-faux, elle offre une traction de +1380 daN et compression de -600 daN.
Compatible R200 Progress : Oui
Compatible R200 Record : Non
Compatible M368 : Oui
Matériau : Acier
Pour obtenir le résultat attendu, la diagonale doit être fixée au nœud M368 par verrouillage mécanique (verrou ou étrier selon le type), assurant ainsi la reprise des charges en traction. L’installation ne nécessite pas d’outil, ce qui facilite le montage sur chantier.
En cas de montage non conforme, notamment si la diagonale est positionnée à un angle différent de 0° sur le nœud M368, son emploi n’est pas autorisé. Le montage doit toujours respecter les configurations décrites dans la notice de montage pour garantir la stabilité de l’échafaudage.
Le rendement attendu est un contreventement sûr et efficace des porte-à-faux, assurant la stabilité de la structure lors de son utilisation.
Votre produit TUBESCA COMABI est garanti 2 ans. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. La facture d'achat sera à joindre à votre demande. A réception de votre demande, cette dernière sera directement transmis au constructeur.
TUBESCA-COMABI
976 ROUTE DE ST BERNARD
1604 - TREVOUS CEDEX
France
adv@tubesca-comabi.com
Questions produits
Quelle est la fonction principale de la diagonale verticale DV-1.00 x 2.00m à M368 Ø48.3 ?
Cette diagonale verticale en acier assure un rattrapage des jeux et un montage sans outil. Elle est conçue pour un contreventement efficace des porte-à-faux dans les échafaudages fixes des systèmes M368 et R200 Progress, garantissant stabilité et sécurité.
Comment s’effectue le montage de cette diagonale verticale ?
Le montage s’effectue sans outil, par verrouillage mécanique au nœud M368 à 0°, à l’aide d’un verrou ou d’un étrier selon le type. Ce montage rapide garantit la reprise des charges en traction et permet un assemblage fiable sur chantier.
Quelles sont les contraintes d’utilisation spécifiques de cette diagonale ?
La diagonale doit impérativement être positionnée à 0° sur le nœud M368. Tout montage à un angle différent n’est pas autorisé, car il compromet la stabilité et la sécurité de l’échafaudage. Le respect strict des configurations de montage décrites dans la notice est obligatoire.
Quelles performances mécaniques cette diagonale offre-t-elle ?
Elle supporte une traction maximale de +1380 daN et une compression de -600 daN, assurant ainsi un maintien solide et efficace des porte-à-faux dans la structure de l’échafaudage.
Avec quels systèmes d’échafaudage cette diagonale est-elle compatible ?
La diagonale est compatible avec les systèmes multidirectionnels M368 et les cadres R200 Progress. Elle ne l’est pas avec le système R200 Record. Cette compatibilité permet une utilisation polyvalente sur différents types de chantiers.
Quels sont les risques en cas de non-respect des consignes de montage ?
Un montage non conforme, notamment un positionnement à un angle autre que 0°, peut entraîner une instabilité de l’échafaudage et compromettre la sécurité des utilisateurs. Le respect des consignes est donc essentiel pour garantir la performance et la sécurité du contreventement.
