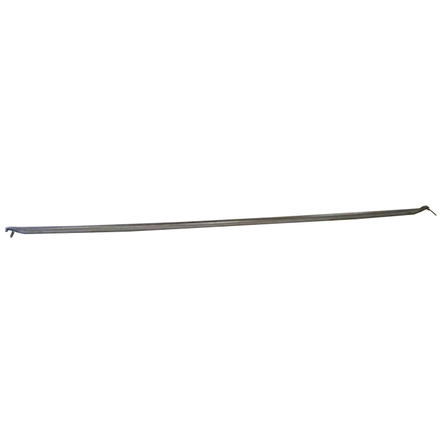

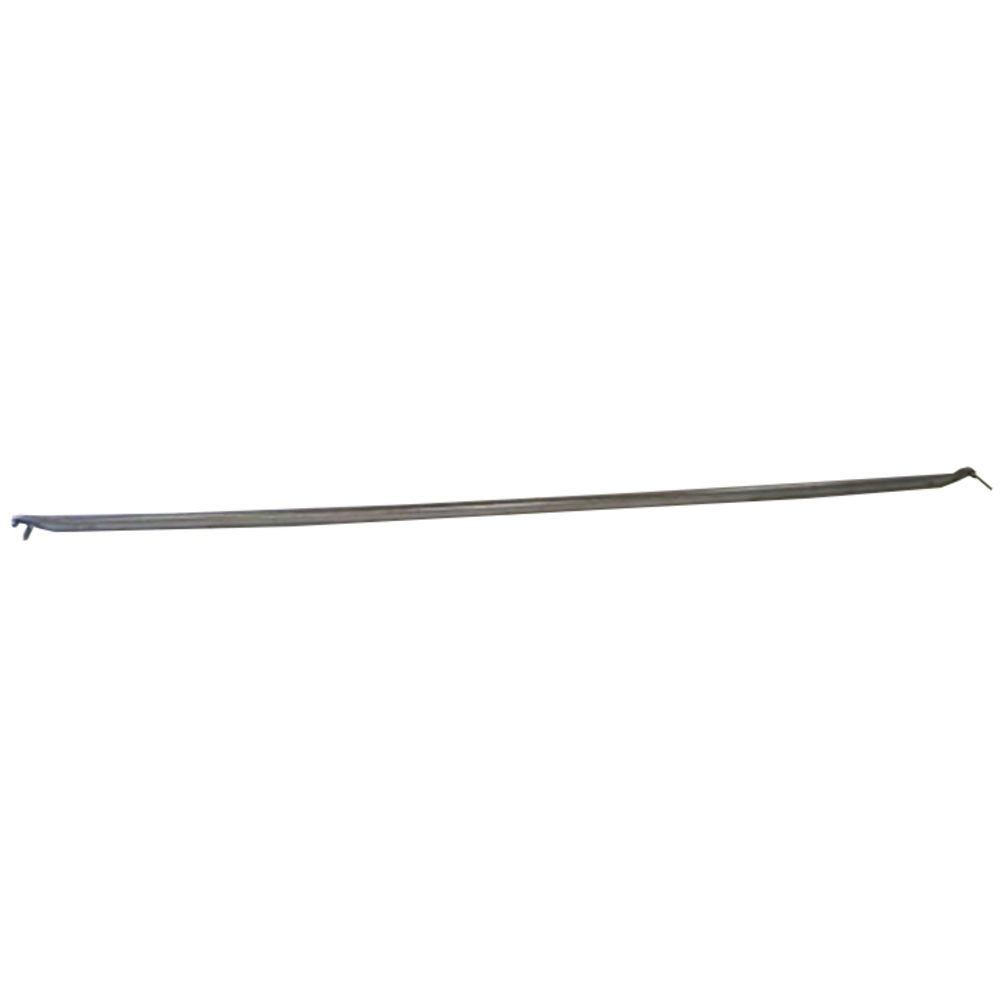

DV-1.50 x 1.50m Diagonale verticale à M368 Ø48.3 - TUBESCA COMABI - 04105010
Référence : T02504105010
Découvrez DV-1.50 x 1.50m Diagonale verticale à M368 Ø48.3 - TUBESCA COMABI - 04105010 disponible à l'achat
- Fabrication en acier pour une solidité accrue
- Montage sans outil pour une installation rapide
- Connexion verrouillée pour des charges optimales
- Rattrapage des jeux pour une utilisation fiable
- Idéale pour les porte-à-faux et les structures légères
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Mode d’emploi
1 document
Voir plus de documents
Découvrez le DV-1.50 x 1.50m Diagonale verticale à M368 Ø48.3 de TUBESCA COMABI.
Fabriquée en acier, cette diagonale offre un rattrapage des jeux, un montage sans outil et une connexion verrouillée pour des charges optimales.
Idéale pour les porte-à-faux.
Compatible R200 Progress : Oui
Compatible R200 Record : Non
Compatible M368 : Oui
Matériau : Acier
Le principe d’utilisation repose sur l’emboîtement et le verrouillage des éléments par clavetage ou fixation mécanique, garantissant un contreventement efficace notamment grâce aux diagonales verticales (DV ou RCM). Le montage est réalisé par empilement et fixation progressive des éléments selon les cas usuels décrits, en veillant à respecter les compatibilités entre composants et à utiliser les cadres de départ et de rattrapage de niveaux adaptés pour compenser les irrégularités du terrain.
L’utilisation prévue concerne la réalisation d’échafaudages sur la plupart des configurations de chantier, y compris pour des bâtiments complexes, avec possibilité de traiter des porte-à-faux et des hauteurs variables. Le système est compatible avec différents types de planchers et d’accessoires, permettant une adaptation aux besoins spécifiques du chantier.
En cas de fonctionnement non conforme, notamment en cas d’écart au montage par rapport aux cas usuels, il est nécessaire de recourir à des plans d’exécution et notes de calculs spécifiques, réalisés par une personne compétente.
Le résultat attendu est une structure stable et sécurisée, assurant la stabilité de l’échafaudage et la reprise des charges selon les règles de montage et les prescriptions du système. Le montage conforme garantit un contreventement efficace et un point d’accrochage sécurisé pour les équipements de protection individuelle.
Ces informations sont basées sur les principes d’assemblage, d’utilisation des diagonales et de montage décrits dans la notice de montage M368 / R200 PROGRESS / R200 RECORD (pages 7 à 12), ainsi que sur la nomenclature et compatibilité des éléments (pages 14 à 20).
Votre produit TUBESCA COMABI est garanti 2 ans. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. La facture d'achat sera à joindre à votre demande. A réception de votre demande, cette dernière sera directement transmis au constructeur.
TUBESCA-COMABI
976 ROUTE DE ST BERNARD
1604 - TREVOUS CEDEX
France
adv@tubesca-comabi.com
Questions produits
Quelles sont les caractéristiques techniques spécifiques de la diagonale verticale DV-1.50 x 1.50m à M368 Ø48.3 ?
Cette diagonale est fabriquée en acier pour une solidité accrue. Elle est compatible avec le système multidirectionnel M368 et permet un rattrapage des jeux grâce à un montage sans outil et une connexion verrouillée. Sa conception assure un contreventement efficace, notamment pour les porte-à-faux.
Comment s’intègre cette diagonale dans le système d’échafaudage M368 ?
La diagonale DV s’emboîte sur le nœud M368, qui offre 8 positions possibles à 360°. Le montage s’effectue par clavetage assurant un verrouillage mécanique. Le système M368 autorise les porte-à-faux uniquement à 0°, ce qui est compatible avec l’usage de cette diagonale verticale DV.
Avec quels systèmes d’échafaudage cette diagonale est-elle compatible ?
La diagonale DV-1.50 x 1.50m est compatible avec le système multidirectionnel M368 et le cadre rigide en acier R200 PROGRESS. Elle n’est pas compatible avec le système R200 RECORD en aluminium, qui n’utilise que des diagonales de type RCM.
Quelles garanties de sécurité et de conformité sont associées à cette diagonale ?
Le système M368, incluant cette diagonale, est conforme aux normes NF EN 12810 et NF EN 12811, certifié par la marque NF. Le montage doit être réalisé conformément à la notice et aux notes de calculs. Toute modification nécessite un plan d’exécution validé par une personne compétente. Le nœud M368 est testé selon un référentiel reconnu garantissant la sécurité et la stabilité de l’échafaudage.
Quels sont les avantages techniques du montage sans outil et de la connexion verrouillée ?
Le montage sans outil facilite et accélère l’assemblage sur chantier tout en assurant une connexion verrouillée robuste. Cela garantit la reprise optimale des charges et réduit les risques de montage incorrect. La diagonale offre ainsi une utilisation fiable et sécurisée, adaptée aux contraintes des chantiers complexes.
