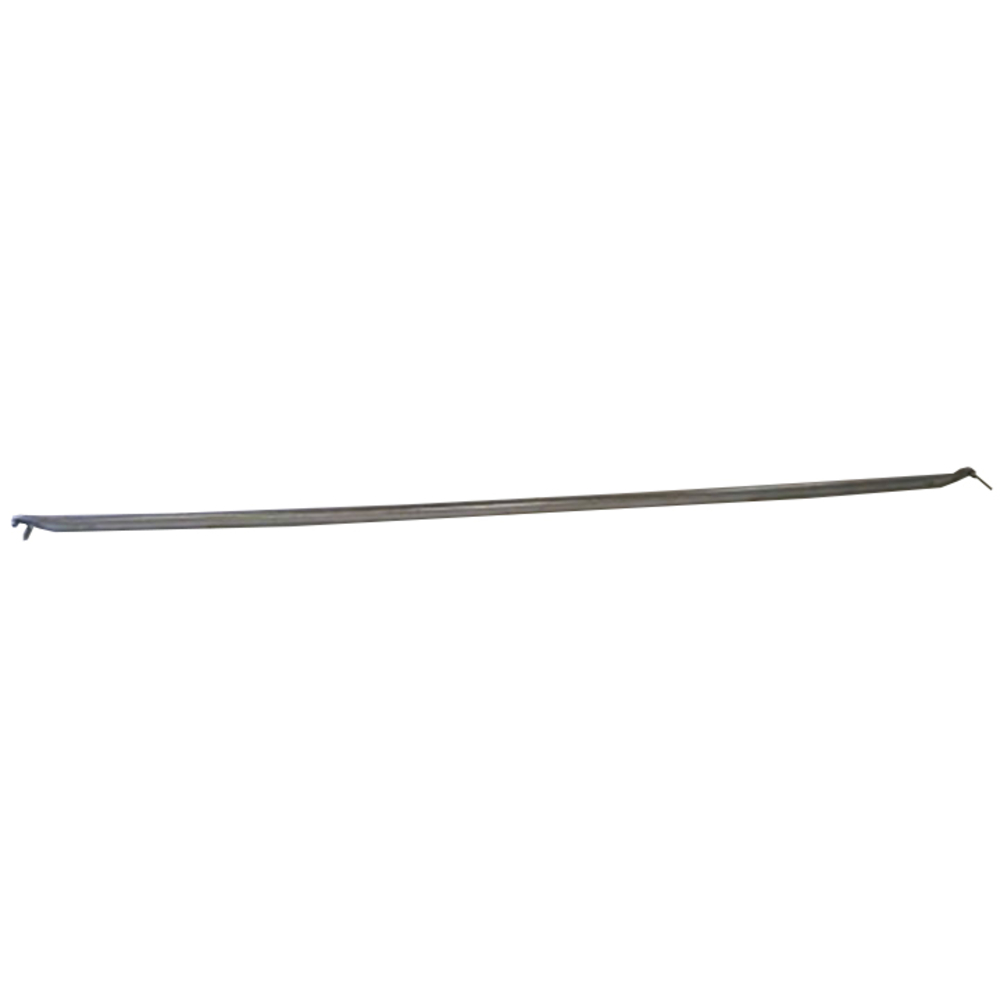

DV-1.50 x 2.00m Diagonale verticale à M368 Ø48.3 - TUBESCA COMABI - 04105007
Référence : T02504105007
Découvrez DV-1.50 x 2.00m Diagonale verticale à M368 Ø48.3 - TUBESCA COMABI - 04105007 disponible à l'achat
- Conception en acier pour une durabilité accrue
- Montage facile sans outil requis
- Idéale pour des charges lourdes
- Système de verrou pour une fixation sécurisée
- Compatible avec M368 pour une utilisation optimale
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Mode d’emploi
1 document
Voir plus de documents
DV-1.50 x 2.00m Diagonale verticale à M368 Ø48.3 - TUBESCA COMABI - 04105007 en acier, offre une prise en main améliorée et un montage sans outil.
Conçue pour des charges lourdes, elle assure rattrapage des jeux et se fixe facilement grâce à un système de verrou.
Compatible R200 Progress : Oui
Compatible R200 Record : Non
Compatible M368 : Oui
Matériau : Acier
Ce type de diagonale est utilisé dans les configurations d’échafaudages nécessitant un contreventement vertical, notamment sur des chantiers de maçonnerie, charpente, couverture, ou sur des ouvrages complexes comme les monuments historiques, les sites industriels lourds ou navals. Le montage s’adapte à différentes positions sur le nœud, avec la possibilité d’orienter la diagonale entre 0° et 180°, le montage à 0° étant le seul autorisant l’usage des porte-à-faux.
En cas de dysfonctionnement ou de montage non conforme, il est impératif de respecter les consignes données dans la notice de montage pour garantir la stabilité et la sécurité de l’échafaudage. Toute modification ou écart par rapport aux cas usuels de montage nécessite l’élaboration de plans d’exécution et de notes de calculs spécifiques.
Le résultat attendu est un contreventement efficace de l’échafaudage assurant sa stabilité et sa sécurité en usage, notamment en supportant les charges lourdes et en rattrapant les jeux entre éléments. Le verrouillage sans outil facilite le montage et le démontage tout en garantissant une fixation solide.
(Informations issues de la description produit et de la notice de montage M368 / R200, notamment chapitres 2.1.1, 2.1.2, 4.1.7 et 10.)
Votre produit TUBESCA COMABI est garanti 2 ans. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. La facture d'achat sera à joindre à votre demande. A réception de votre demande, cette dernière sera directement transmis au constructeur.
TUBESCA-COMABI
976 ROUTE DE ST BERNARD
1604 - TREVOUS CEDEX
France
adv@tubesca-comabi.com
Questions produits
Comment la diagonale verticale DV-1.50 x 2.00m s’intègre-t-elle dans le système multidirectionnel M368 ?
La diagonale verticale DV se fixe sur le nœud M368 par verrouillage sans outil, assurant un montage rapide et sécurisé. Elle permet un contreventement vertical efficace, notamment pour reprendre des charges lourdes et rattraper les jeux entre éléments, contribuant ainsi à la stabilité globale de l’échafaudage.
Quelles sont les caractéristiques techniques principales de cette diagonale ?
Fabriquée en acier avec un diamètre de 48,3 mm, cette diagonale est compatible exclusivement avec le système M368. Elle est conçue pour des charges lourdes et dispose d’un système de verrou assurant une fixation solide sans outil.
Quels sont les avantages du système de verrouillage utilisé sur cette diagonale ?
Le verrouillage sans outil facilite la prise en main et accélère les opérations de montage et démontage. Il garantit également un blocage sécurisé entre la diagonale et le nœud M368, limitant les risques de désassemblage involontaire.
Dans quels contextes professionnels cette diagonale est-elle particulièrement adaptée ?
Elle est recommandée pour des chantiers exigeants comme la maçonnerie, la charpente, la couverture, ainsi que pour des ouvrages complexes tels que les monuments historiques, les sites industriels lourds ou navals. Sa conception permet de s’adapter à des configurations variées grâce à la possibilité d’orienter la diagonale de 0° à 180° sur le nœud.
Quelles précautions doivent être prises lors du montage pour garantir la sécurité ?
Il est impératif de respecter strictement les consignes de montage indiquées dans la notice M368, notamment l’utilisation correcte du verrou et le positionnement adéquat sur le nœud. Tout montage non conforme ou modification doit faire l’objet de plans d’exécution et de notes de calcul spécifiques afin d’assurer la stabilité et la sécurité de l’échafaudage.
