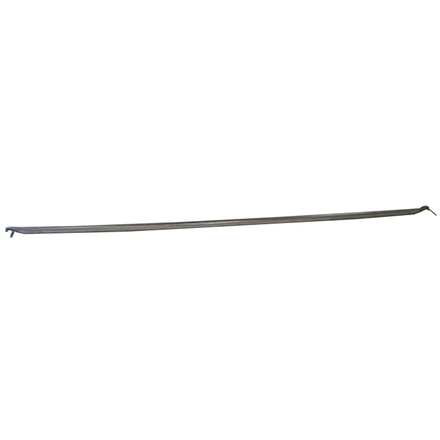

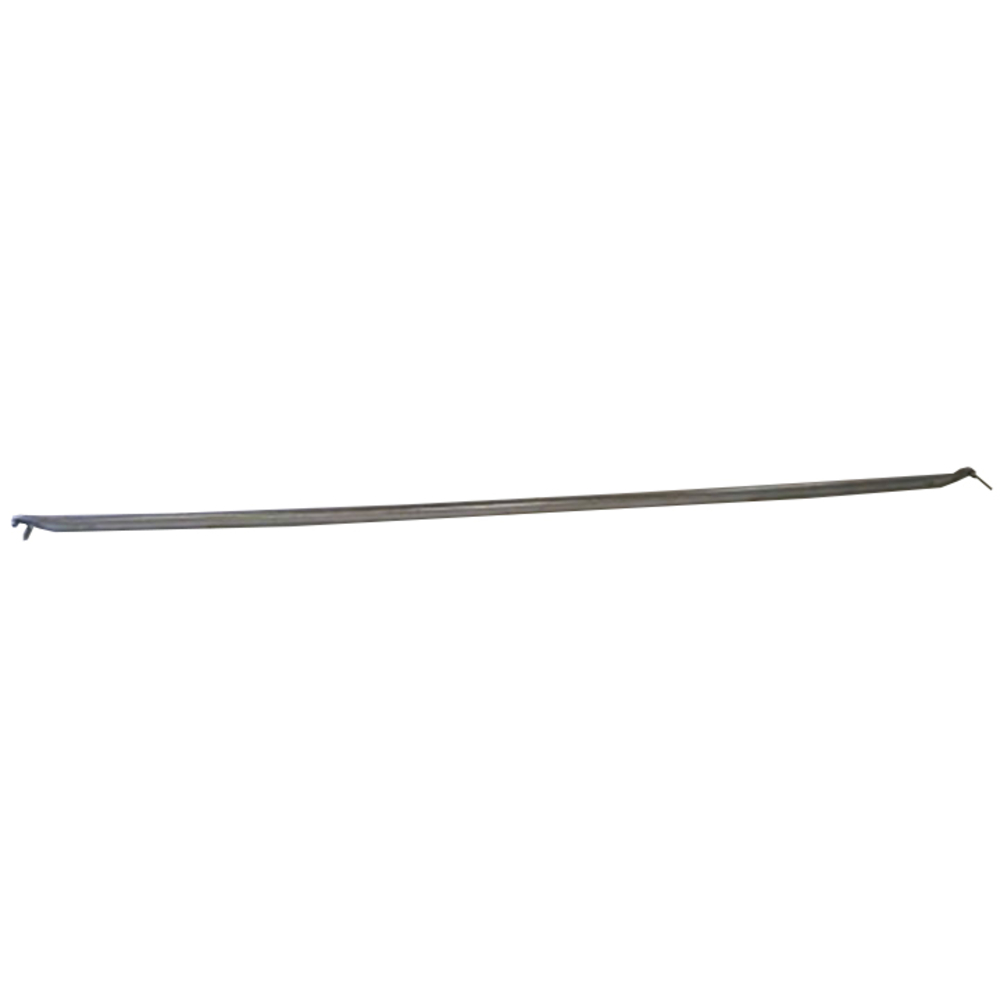

DV-3.00 x 2.00m Diagonale verticale à M368 Ø48.3 - TUBESCA COMABI - 04105004
Référence : T02504105004
Découvrez DV-3.00 x 2.00m Diagonale verticale à M368 Ø48.3 - TUBESCA COMABI - 04105004 disponible à l'achat
- Conception en acier pour une robustesse accrue
- Traction et compression optimales jusqu'à 1380 daN
- Montage facile sans outils nécessaires
- Connexion par verrou pour une sécurité renforcée
- Compatible avec le système M368
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Mode d’emploi
1 document
Voir plus de documents
DV-3.00 x 2.00m Diagonale verticale à M368 Ø48.3 - TUBESCA COMABI - 04105004 en acier, assure un rattrapage des jeux avec une traction/compression de +1380/-600 daN.
Sa connexion par verrou et son montage sans outil garantissent une prise en main facile et une fiabilité optimale.
Compatible R200 Progress : Oui
Compatible R200 Record : Non
Compatible M368 : Oui
Matériau : Acier
L’utilisation se fait dans le cadre du montage d’échafaudages sur chantier, notamment dans des configurations complexes où le système M368 permet un montage dans toutes les positions (0° à 180°) sur chaque douille, avec les diagonales utilisées pour la reprise de charge en porte-à-faux.
La diagonale verticale DV est insérée et verrouillée sur le nœud M368, qui est sécurisé par goupillage. Ce montage garantit la stabilité de la structure dans les conditions normales d’usage. Elle est compatible uniquement avec le système M368 (non compatible avec R200 RECORD).
En cas de montage non conforme, il est impératif de respecter les plans d’exécution et notes de calculs spécifiques.
Le résultat attendu est un contreventement efficace assurant la stabilité de l’échafaudage, notamment pour les porte-à-faux, grâce à la fixation rigide par verrou sur le nœud multidirectionnel M368.
(Informations extraites de la description produit et des pages 7 à 12, ainsi que des tableaux de nomenclature et d’utilisation des diagonales sur les pages 17 et 18 de la notice de montage M368 / R200.)
Votre produit TUBESCA COMABI est garanti 2 ans. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. La facture d'achat sera à joindre à votre demande. A réception de votre demande, cette dernière sera directement transmis au constructeur.
TUBESCA-COMABI
976 ROUTE DE ST BERNARD
1604 - TREVOUS CEDEX
France
adv@tubesca-comabi.com
Questions produits
Comment la diagonale verticale DV-3.00 x 2.00m s’intègre-t-elle dans le système M368 ?
La diagonale verticale DV-3.00 x 2.00m se connecte par verrou sur le nœud multidirectionnel M368 Ø48,3, assurant un rattrapage des jeux avec une traction/compression de +1380/-600 daN. Ce montage sans outil garantit une fixation rigide et une stabilité optimale de l’échafaudage, notamment pour les porte-à-faux (pages 1, 7, 8 et résumé d’utilisation).
Quelles sont les caractéristiques techniques principales de cette diagonale ?
Elle est conçue en acier pour une robustesse accrue, compatible uniquement avec le système M368, et supporte des efforts de traction jusqu’à 1380 daN et de compression jusqu’à 600 daN. Sa connexion par verrou permet un montage facile et sécurisé sans outil (pages 1, 7, 8 et tableau caractéristiques).
Quels avantages offre le système de verrouillage de cette diagonale ?
La connexion par verrou permet un montage rapide sans outil, facilitant la prise en main sur chantier. Cette fixation garantit également une sécurité renforcée, car la diagonale est insérée et verrouillée sur le nœud M368 sécurisé par goupillage (pages 1, 7, 8 et résumé d’utilisation).
Dans quels contextes professionnels cette diagonale est-elle la plus adaptée ?
Elle est particulièrement adaptée aux configurations complexes d’échafaudages multidirectionnels M368, notamment pour le contreventement efficace des structures en porte-à-faux. Elle convient aux chantiers nécessitant une reprise de charge rigide et stable, avec montage dans toutes les positions du nœud M368 (0° à 180°) (pages 7-9 et résumé d’utilisation).
Quelles sont les précautions à respecter pour le montage de cette diagonale ?
Le montage doit impérativement respecter les plans d’exécution et notes de calculs spécifiques. Toute déviation par rapport aux cas décrits dans la notice nécessite une étude particulière. Le montage non conforme peut compromettre la stabilité et la sécurité de l’échafaudage (pages 7, 12 et résumé d’utilisation).
