Échafaudage 60m² R200 acier Progress BUDGET Pack structure et planchers TUBESCA COMABI - 0P000581
Référence : T0250P000581
Découvrez Échafaudage 60m² R200 acier Progress BUDGET Pack structure et planchers TUBESCA COMABI - 0P000581 disponible à l'achat
- Structure en acier galvanisé pour une grande robustesse
- Surface de travail de 60 m² adaptée aux travaux de façade
- Montage rapide et intuitif pour gagner du temps sur chantier
- Conforme aux normes européennes EN 12810 et EN 12811
- Sécurité assurée grâce aux contreventements et socles réglables
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Mode d’emploi
2 documents
Voir plus de documents

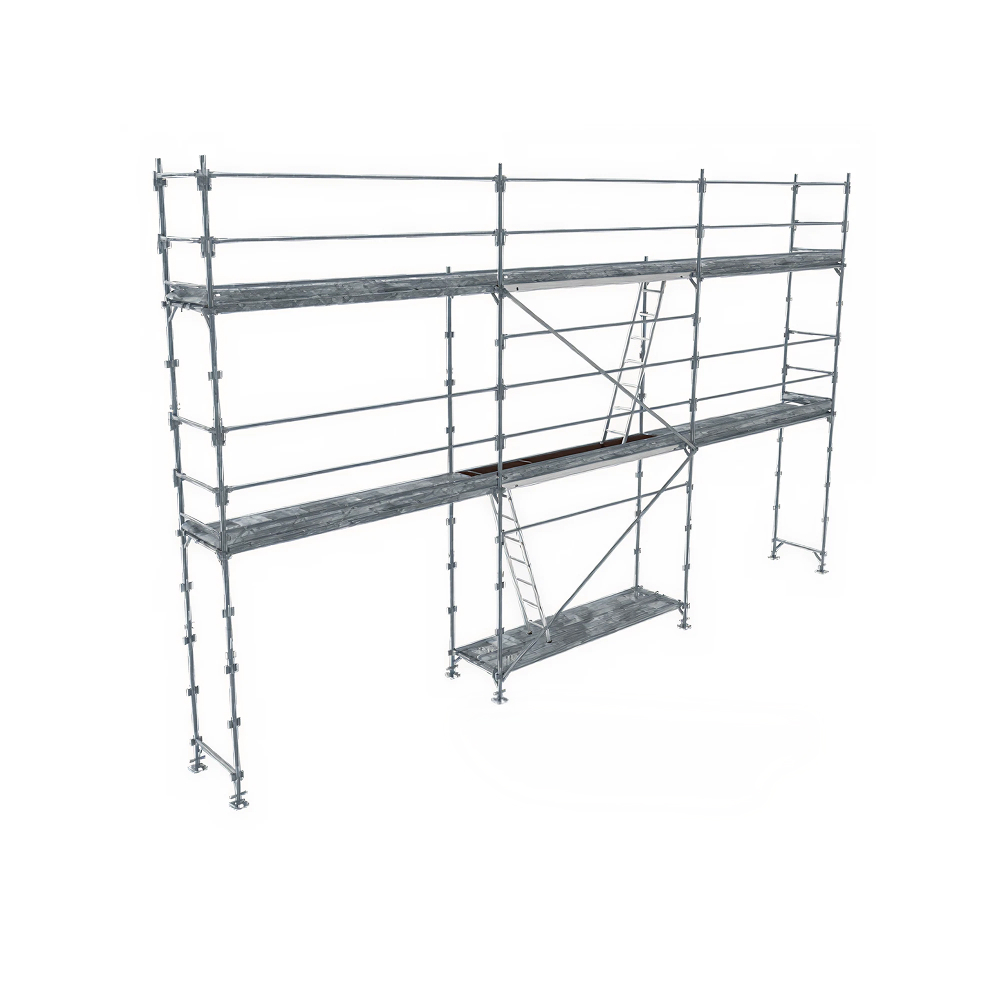

L’échafaudage de façade R200 PROGRESS TUBESCA-COMABI référence 0P000581 est une solution compacte, robuste et parfaitement adaptée aux travaux de rénovation, de peinture et d’entretien de façade. Conçu en acier galvanisé de type cadre en H, il offre une excellente résistance mécanique tout en garantissant une grande stabilité sur chantier. Avec une surface de travail de 60 m², une longueur de 9 mètres et une hauteur de plancher de 4 mètres, cet échafaudage est idéal pour les interventions de moyenne hauteur nécessitant sécurité et efficacité.
Le système R200 Progress est reconnu pour sa simplicité de montage et sa conception intuitive, permettant un assemblage rapide et sécurisé même sur les chantiers à forte cadence. Conforme aux normes européennes EN 12810 et EN 12811, il garantit un haut niveau de sécurité pour les utilisateurs. Sa structure modulaire en cadres acier permet une adaptation facile aux différentes configurations de façade. Les éléments de contreventement assurent une rigidité optimale, tandis que les planchers acier et alu-bois offrent une excellente résistance aux charges et une stabilité renforcée lors des déplacements.
Ce pack budget 60 m² constitue une solution efficace et économique pour les professionnels recherchant un échafaudage fiable, fonctionnel et durable. Il est particulièrement adapté aux façadiers, peintres et artisans du bâtiment souhaitant disposer d’un matériel simple à transporter, rapide à monter et sécurisé en utilisation. L’ensemble est conçu pour optimiser la productivité tout en réduisant les temps d’installation sur chantier.
Composition du lot :
Structure
- 04002009 R1 Cadre de départ en U 1,20 m - acier (4)
- 04002004 R3 Cadre en H 2,00 m - acier (6)
- 04002006 R4 Cadre 2,00 m asymétrique - acier (2)
Socles / Pieds
- 04101002 RCM24F Socle à vis fixe débattement 0,45 m (Ø38 mm) (8)
- 04001012 Lot de 20 cales de pieds en plastique (OFFERT) (1)
Longerons / Lisses
- 00010520 RCM630 Lisse latérale 3,00 m (14)
- 00010550 RCM608 Lisse d’extrémité 0,80 m (8)
Diagonales / Contreventement
- 04005005 RCM30 Diagonale verticale indexée maille 3,00 x 2,00 m (2)
Planchers
- 04010335 R08-CT3000X730 Plancher d’accès alu-bois 3,00 m x 0,73 m (2)
- 04010001 RCE300 Plateau acier crochets sertis 3,00 m x 0,36 m (10)
Accès
- 04030054 Échelle acier (2)
- Matière : Acier galvanisé
- Type : Échafaudage de façade cadre en H
- Surface de travail : 60 m²
- Longueur : 9 m
- Hauteur de plancher : 4 m
- Surface de travail indicative : 10 x 6 m
- Normes : EN 12810 / EN 12811
- Structure : Modulaire en cadres acier
- Planchers : Acier + alu-bois
- Largeur utile plancher : 0,36 m / 0,73 m selon éléments
- Accès : Échelles acier intégrées
- Montage : Rapide et intuitif
- Usage : Façade / peinture / rénovation / entretien
- Ancrage recommandé : 1 lot de 3 amarrages
- Sécurité : Contreventement + lisses + socles réglables
- Gamme : R200 PROGRESS BUDGET
Le principe d’utilisation repose sur la mise en place progressive des cadres de départ, puis des cadres en H et des éléments de liaison (longerons, lisses) pour constituer la structure porteuse. Le contreventement est assuré par des diagonales à verrou ou à étrier, positionnées selon les configurations de chantier. Les planchers alu-bois ou acier sont ensuite installés sur les longerons pour former les surfaces de travail.
L’échafaudage est destiné à des travaux de rénovation, peinture et entretien de façade, sur des hauteurs moyennes (exemple plancher à 4 mètres), avec une surface de travail de 60 m². Il est utilisé dans des environnements où la stabilité est assurée par un calage adapté au sol et des ancrages dimensionnés et fixés au plus près des croisements des montants et moises.
Les conditions d’usage précisent que les supports doivent être vérifiés pour supporter les charges ramenées par l’échafaudage. Les ancrages doivent être répartis avec une densité d’un amarrage par mètre carré. En cas de présence de filets ou bâches, ceux-ci doivent être fixés au niveau des nœuds des planchers.
En cas de fonctionnement non conforme, il est interdit de modifier les éléments (longerons, lisses, planchers, etc.), de mélanger le matériel avec d’autres fabricants, ou de ne pas vérifier la présence des goupilles. La vérification journalière et trimestrielle de l’état du matériel est nécessaire.
Le résultat attendu est une structure stable et sécurisée, dont la descente de charge maximale sur le poteau le plus chargé est de 468 daN non pondérée, avec un effort maximal d’ancrage en traction de 212 daN et en cisaillement de 53 daN. Le calage doit être réalisé avec des plaques de répartition dimensionnées selon le type de sol.
Ces informations sont issues du plan d’avant-projet et des consignes d’utilisation détaillées dans le dossier S22-05-04 (pages 1 à 4 du dernier document), ainsi que des notices de montage et nomenclatures fournies.
Votre produit TUBESCA COMABI est garanti 2 ans. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. La facture d'achat sera à joindre à votre demande. A réception de votre demande, cette dernière sera directement transmis au constructeur.
TUBESCA-COMABI
976 ROUTE DE ST BERNARD
1604 - TREVOUS CEDEX
France
adv@tubesca-comabi.com
Questions produits
Quels sont les principes fondamentaux à respecter pour assurer la stabilité et la sécurité de cet échafaudage ?
L’échafaudage doit être monté, démonté ou modifié sous la direction d’une personne compétente et par des travailleurs formés spécifiquement. La notice fabricant et la note de calcul doivent être respectées. Toute configuration non prévue nécessite un plan d’exécution et une note de calcul spécifiques. La stabilité est assurée par un calage adapté, des ancrages dimensionnés et une vérification régulière de l’état du matériel.
Comment se réalise le montage et l’assemblage de l’échafaudage R200 PROGRESS ?
Le montage repose sur un assemblage modulaire de cadres rigides en H, emboîtés et fixés par goupilles. Les éléments (cadres, longerons, lisses, diagonales, planchers) s’assemblent par emboîtement avec serrage au couple recommandé de 50 N.m. L’accès est assuré par des échelles acier intégrées. Le contreventement est assuré par des diagonales à verrou ou à étrier selon la configuration.
Quelles sont les normes et certifications applicables à cet échafaudage ?
L’échafaudage est conforme aux normes européennes EN 12810 et EN 12811 et bénéficie de la marque NF, garantissant la conformité à ces normes. La marque NF atteste notamment de la qualité de conception, de fabrication, de traçabilité et de résistance par calcul. L’utilisation doit respecter les prescriptions de montage et d’utilisation fournies par le fabricant.
Quelles sont les contraintes spécifiques liées au calage et à l’ancrage de cet échafaudage ?
Le calage doit être réalisé avec des plaques de répartition adaptées au type de sol et à la charge calculée. Les ancrages doivent être dimensionnés par une personne compétente, fixés au plus près des croisements des montants et moises, et répartis à raison d’un amarrage par mètre carré. La résistance du support doit être vérifiée, avec un effort maximal par ancrage de 212 daN en traction et 53 daN en cisaillement (non pondéré).
Quelles sont les limites d’utilisation et précautions à respecter pour garantir la sécurité ?
Il est interdit de modifier les éléments (longerons, lisses, planchers) ou de mélanger le matériel avec celui d’autres fabricants. La présence et le bon serrage des goupilles doivent être vérifiés. En cas de présence de filets ou bâches, ceux-ci doivent être fixés au niveau des nœuds des planchers. Une vérification journalière et trimestrielle de l’état du matériel est obligatoire pendant toute la durée d’utilisation.
