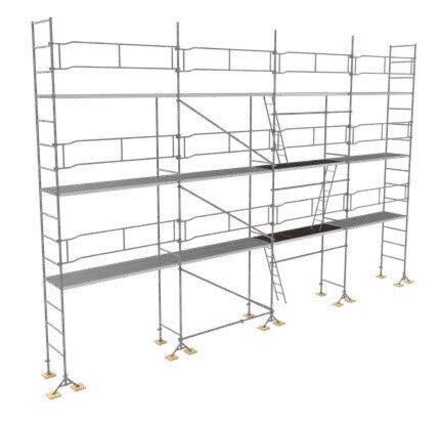

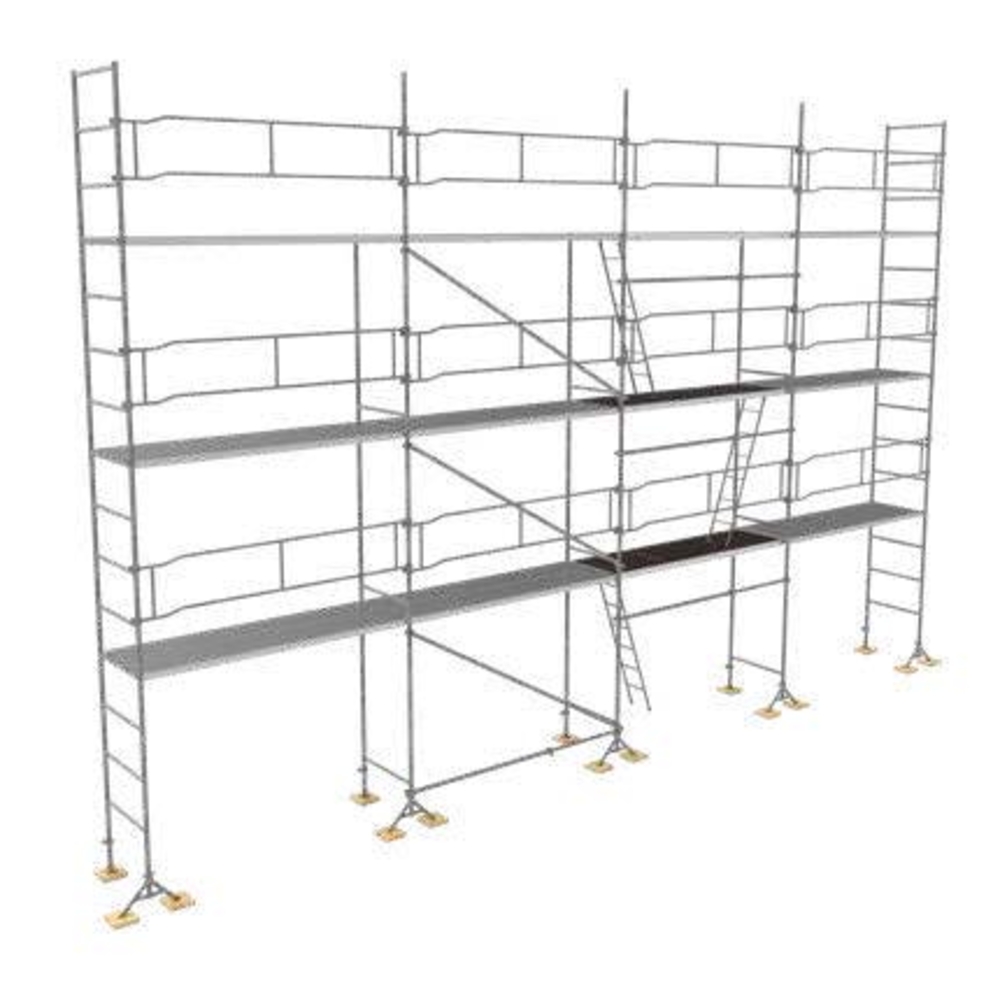

Echafaudage ACIER fixe M49 104 m² MASTER PLUS structure + planchers acier + accès - TUBESCA - 0P000968
Référence : T0250P000968
Découvrez Echafaudage ACIER fixe M49 104 m² MASTER PLUS structure + planchers acier + accès - TUBESCA - 0P000968 disponible à l'achat
- Résistance aux sollicitations extrêmes du métier
- Montants robustes en acier galvanisé à chaud
- Cadres réglables pour un accès facile
- Adaptable avec plusieurs compositions possibles
- Idéal pour maçons en neuf ou rénovation
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Mode d’emploi
1 document
Voir plus de documents
Les échafaudages M49 résistent aux sollicitations extrêmes du métier de maçon permettant des montages simples pour
les chantiers du quotidien.
Le M49 est adapté par exemple aux maçons constructeurs, neuf ou rénovation et interventions sur maisons individuelles.
Résistant
Montants de 48,3 x 2,7 mm
Galvanisé à chaud
Traverses « oblongues »
Manchons rapportés soudés
Confortable
Cadres à échelons, pour un réglage tous les 50 cm
Passage libre de 90 cm
Claveté, pour de multiples possibilité
Adaptable
Plusieurs départs possibles
Compositions multiples
Le montage se poursuit par la fixation des plinthes bois, la pose des diagonales sauf si le montage se fait exclusivement avec des garde-corps monoblocs de sécurité, puis la mise en place des planchers sur les niveaux supérieurs. L'accès aux niveaux supérieurs se fait par des échelles installées en quinconce sous les trappes d'accès.
L'amarrage et l'ancrage de l'échafaudage non bâché sont réalisés en fixant la barre d'amarrage la plus proche possible du mur, en positionnant et bloquant le vérin horizontalement dans l'embrasure d'une fenêtre, et en intercalant une cale bois entre les platines et la maçonnerie. Pour un amarrage "en ligne", le collier de la barre d'amarrage est placé près d'une extrémité du vérin, la barre est amenée en contact avec les montants à proximité d'un plancher, puis bloquée avec des colliers doubles.
L'accès aux niveaux supérieurs se fait par les échelles installées en quinconce, de préférence dans la première ou dernière travée. Le contreventement est réalisé en ne laissant pas plus de trois travées sans contreventements, en contreventant toujours les travées d'extrémité, et en montant les diagonales en opposition.
Le montage du dernier niveau consiste à installer deux cadres de 2 mètres aux extrémités, emboîter un montant de 1,60 m sur le cadre central, et amarrer chaque file de cadres au moins une fois tous les 8 mètres en quinconce ou une file sur deux tous les 4 mètres en partant du sol.
Les planchers doivent être équipés de garde-corps latéraux et d'extrémité ainsi que de plinthes d'au moins 15 cm. Il est interdit de sauter sur les planchers et ceux-ci ne doivent pas supporter des charges supérieures à celles indiquées sur le panneau indicateur placé au droit de chacun des accès.
En cas d'impossibilité d'utilisation des garde-corps de montage et d'exploitation, la protection du personnel par équipement de protection individuelle est assurée par un dispositif antichute réalisable sur l'ouvrage lui-même.
Ce montage est adapté aux chantiers du quotidien, notamment pour les maçons constructeurs en neuf ou rénovation et les interventions sur maisons individuelles.
Votre produit TUBESCA COMABI est garanti 2 ans. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. La facture d'achat sera à joindre à votre demande. A réception de votre demande, cette dernière sera directement transmis au constructeur.
TUBESCA-COMABI
976 ROUTE DE ST BERNARD
1604 - TREVOUS CEDEX
France
adv@tubesca-comabi.com
Questions produits
Quels sont les éléments techniques garantissant la résistance de l’échafaudage M49 ?
Le M49 est construit avec des montants robustes en acier galvanisé à chaud (épaisseur 2,7 mm, dimensions 48,3 mm) et des traverses oblongues. Les manchons sont rapportés et soudés, assurant une structure solide adaptée aux sollicitations extrêmes du métier de maçon.
Comment se réalise le montage de l’échafaudage M49 pour assurer sa stabilité et sécurité ?
Le montage doit être effectué sous la direction d’une personne compétente, en suivant rigoureusement les instructions. Il commence par l’emboîtement des cadres de départ dans les pieds simples et triangles, suivi de la pose des planchers verrouillés. Le calage des socles garantit une structure horizontale, et les garde-corps ainsi que les plinthes sont installés avant la fixation des diagonales pour le contreventement.
Quelles précautions sont nécessaires concernant la sécurité lors de l’utilisation du M49 ?
Il est impératif d’utiliser des garde-corps latéraux et d’extrémité ainsi que des plinthes d’au moins 15 cm. Les planchers ne doivent jamais supporter des charges supérieures à celles indiquées sur le panneau indicateur. Il est strictement interdit de sauter sur les planchers. En cas d’impossibilité d’utiliser les garde-corps, la protection individuelle par équipement antichute est obligatoire.
Comment s’effectue l’accès aux niveaux supérieurs sur cet échafaudage ?
L’accès se fait par des échelles en quinconce, de préférence positionnées dans la première ou dernière travée, sous les trappes d’accès intégrées aux planchers. Ce dispositif facilite la montée en sécurité entre les niveaux.
Quels sont les critères à respecter pour l’amarrage et l’ancrage de l’échafaudage ?
L’échafaudage non bâché doit être amarré au mur à l’aide d’une barre d’amarrage positionnée près d’une extrémité du vérin, avec une cale en bois entre la platine et la maçonnerie. L’amarrage doit être réalisé au moins une fois tous les 8 mètres en quinconce ou tous les 4 mètres en partant du sol, pour garantir la stabilité de la structure.
