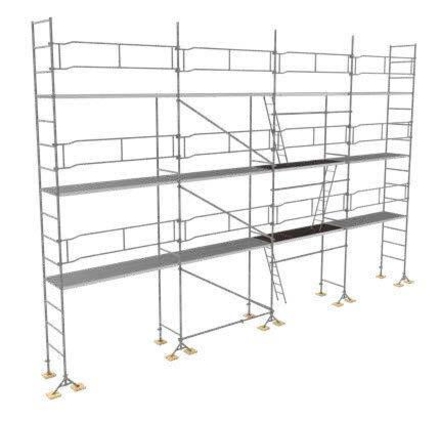

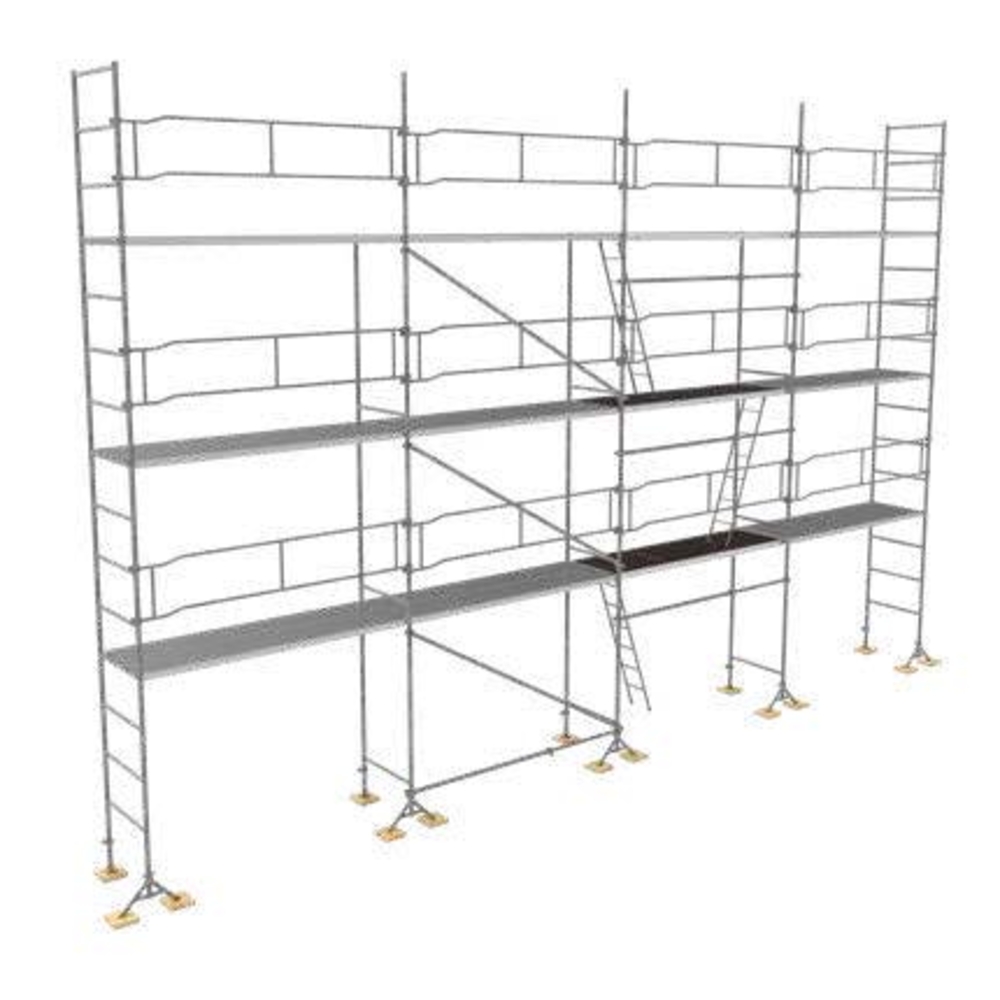

Echafaudage ACIER fixe M49 104 m² MASTER structure seule - TUBESCA - 0P000967
Référence : T0250P000967
Découvrez Echafaudage ACIER fixe M49 104 m² MASTER structure seule - TUBESCA - 0P000967 disponible à l'achat
- Résistance aux sollicitations extrêmes du métier
- Montants en acier galvanisé pour durabilité
- Cadres à échelons pour réglage facile
- Adaptable avec plusieurs compositions possibles
- Conception pratique pour chantiers quotidiens
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Mode d’emploi
1 document
Voir plus de documents
Les garde-corps sont positionnés sur les cadres de départ puis les plinthes bois sont fixées à l’aide de clous ou de vis. Les embouts des cadres sont emboîtés après avoir positionné les supports-clavettes des garde-corps. Le montage se termine en équipant les plinthes d’extrémité.
Deux possibilités de montage avec garde-corps sont décrites : soit avec un cadre à passage, soit avec un cadre de 2 m à 2 barreaux. Dans les deux cas, les plinthes sont positionnées sur les plateaux du niveau à monter, puis les cadres sont emboîtés en suivant les consignes de clavettage. La pose d’une diagonale est obligatoire sauf si le montage se fait exclusivement avec des garde-corps monoblocs de sécurité.
L’accès aux niveaux supérieurs se fait par des échelles installées en quinconce, de préférence dans la première ou dernière travée. Il est conseillé de ne pas laisser plus de 3 travées sans contreventements, de toujours contreventer les travées d’extrémité et de monter les diagonales en opposition.
L’ancrage de la structure aux extrémités est réalisé avec une barre d’amarrage fixée le plus près possible du mur, positionnée et bloquée selon des points précis (embrasure de fenêtre, barre d’amarrage, collier double). D’autres modes d’amarrage sont possibles, notamment en point fixe, sur tubes complémentaires ou sur chevilles adaptées à la nature du support.
Le montage des niveaux supérieurs se fait en emboîtant et clavettant les garde-corps en partie basse à partir du niveau inférieur, en positionnant les demi-cercles sous les traverses supérieures et en fixant les diagonales dans le même sens par travée, en opposition avec la travée suivante.
Le dernier niveau se monte en installant deux cadres de 2 mètres aux extrémités, en emboîtant un montant de 1,60 m sur le cadre central, en suivant les consignes de montage, et en amarrant la structure à intervalles réguliers (tous les 8 mètres en quinconce ou tous les 4 mètres en ligne).
Les planchers doivent être munis de protections réglementaires telles que garde-corps latéraux et plinthes d’au moins 15 cm. Il est interdit de sauter sur les planchers et de supporter des charges supérieures à celles indiquées sur le panneau des charges d’exploitation placé au droit de chaque accès.
Le montage et le démontage doivent être réalisés sous la direction d’une personne compétente et par des travailleurs formés aux instructions. Les éléments endommagés ou de marques différentes ne doivent pas être utilisés. L’échafaudage doit être régulièrement amarré au fur et à mesure du montage.
Le produit est utilisé dans des contextes de chantier de maçonnerie, neuf ou rénovation, notamment sur maisons individuelles, avec des montages simples adaptés aux sollicitations du métier.
En cas d’impossibilité d’utilisation des garde-corps de montage et d’exploitation, la protection du personnel par équipement de protection individuelle peut être assurée si l’accrochage du dispositif antichute de hauteur est réalisable sur l’ouvrage lui-même.
Ainsi, l’échafaudage est monté, utilisé et maintenu en suivant ces étapes et règles pour assurer un usage conforme et sécurisé.
Votre produit TUBESCA COMABI est garanti 2 ans. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. La facture d'achat sera à joindre à votre demande. A réception de votre demande, cette dernière sera directement transmis au constructeur.
TUBESCA-COMABI
976 ROUTE DE ST BERNARD
1604 - TREVOUS CEDEX
France
adv@tubesca-comabi.com
Questions produits
Quelles sont les caractéristiques principales de la structure de l’échafaudage M49 ?
La structure est en acier galvanisé à chaud avec des montants de 48,3 mm d’épaisseur 2,7 mm, assurant une bonne résistance aux sollicitations extrêmes. Les traverses sont de forme oblongue et les manchons sont rapportés et soudés, ce qui garantit la solidité et la durabilité de l’ensemble.
Comment se réalise le montage de l’échafaudage M49 pour garantir la sécurité ?
Le montage s’effectue en emboîtant les cadres de départ dans les pieds simples et triangles haut, puis en positionnant les ensembles aux distances définies. Il est impératif de verrouiller les planchers à chaque extrémité avec des doigts de sécurité sous les traverses supports, de mettre à niveau la structure dès le début et d’installer les garde-corps et plinthes conformément aux consignes. Le montage doit être réalisé sous la direction d’une personne compétente et par des travailleurs formés.
Quelles sont les règles d’amarrage et de contreventement à respecter ?
L’échafaudage doit être amarré aux extrémités à l’aide de barres d’amarrage positionnées le plus près possible du mur, avec fixation sur embrasures de fenêtres, tubes complémentaires ou chevilles adaptées. Il est conseillé de ne pas laisser plus de trois travées sans contreventement, de toujours contreventer les travées d’extrémité et de monter les diagonales en opposition. En cas d’échafaudage bâché, l’ensemble doit être entièrement bâché et les ancrages calculés.
Quelles sont les protections réglementaires à prévoir sur les planchers ?
Les planchers doivent être équipés de garde-corps latéraux et de plinthes d’au moins 15 cm. Il est strictement interdit de sauter sur les planchers ou de supporter des charges supérieures à celles indiquées sur le panneau des charges d’exploitation placé au droit de chaque accès.
Comment assurer la sécurité du personnel en cas d’impossibilité d’utiliser les garde-corps ?
Si l’utilisation des garde-corps de montage et d’exploitation est impossible, la protection du personnel peut être assurée par des équipements de protection individuelle (EPI) à condition que l’accrochage du dispositif antichute de hauteur soit réalisable sur l’ouvrage lui-même.
