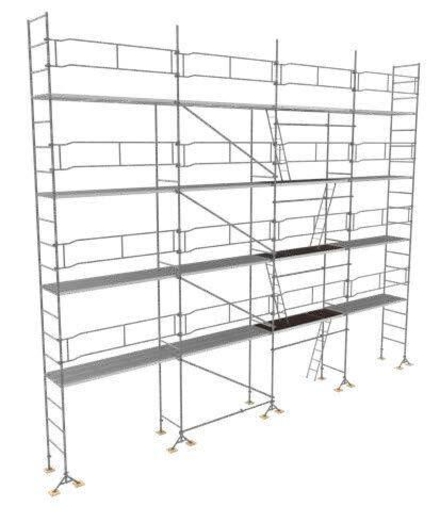

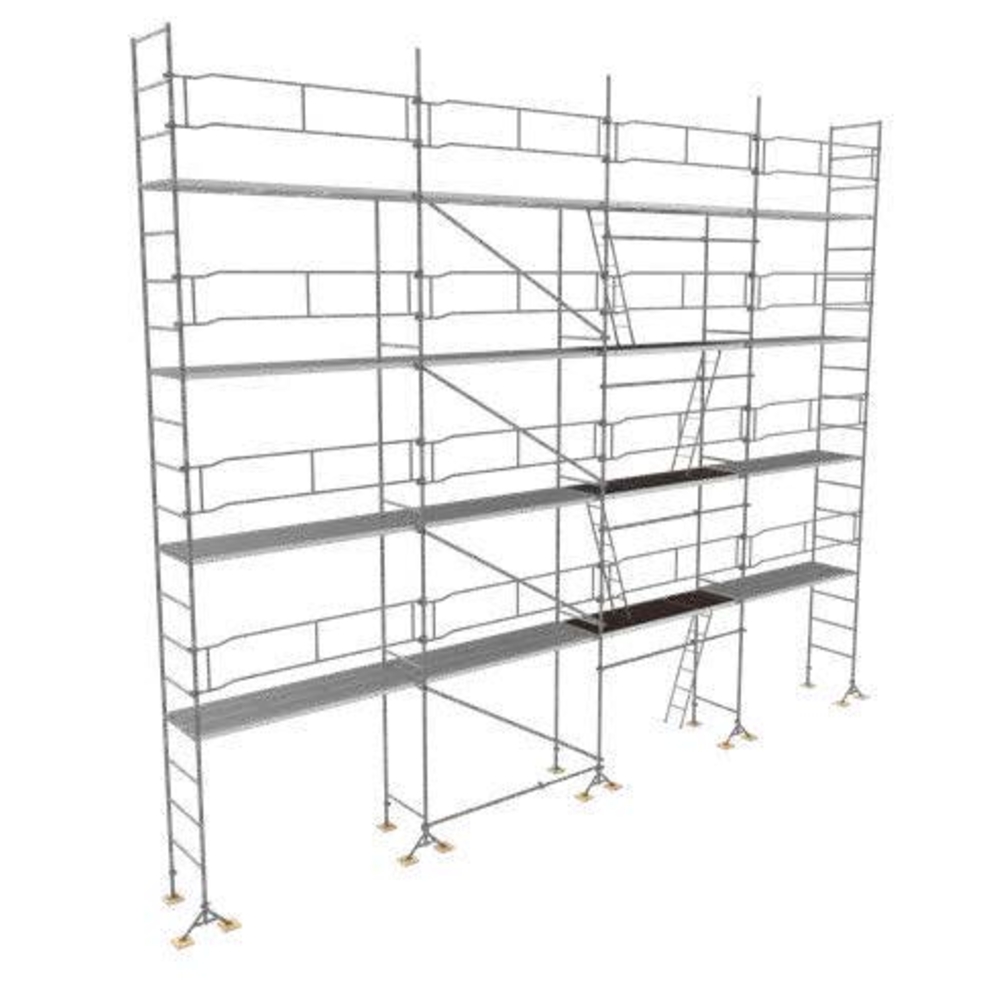

Echafaudage ACIER fixe M49 130 m² EXPERT structure seule - TUBESCA - 0P000547
Référence : T0250P000547
Découvrez Echafaudage ACIER fixe M49 130 m² EXPERT structure seule - TUBESCA - 0P000547 disponible à l'achat
- Robustesse exceptionnelle avec montants de 48,3 mm
- Largeur utile de plus de 90 cm pour un confort optimal
- Montage rapide et sécurisé grâce à un système d'assemblage
- Ajustable avec échelle réglable tous les 50 cm
- Stabilisé par des pieds en triangle auto-stables
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Mode d’emploi
1 document
Voir plus de documents
L’échafaudage Garde-corps Monoblocs M49 de 80 m² offre une robustesse exceptionnelle grâce à ses montants d'un diamètre de 48,3 mm et d'une épaisseur de 2,7 mm. Avec une largeur utile de plus de 90 cm, il garantit un confort optimal pour les déplacements des utilisateurs. Son montage est rapide et sécurisé grâce à un système d'assemblage avec clavettes.
Cet échafaudage est également très pratique et ajustable avec une échelle d'extrémité réglable tous les 50 cm. Sa stabilité est assurée par des pieds en triangle auto-stables. Il se distingue par sa grande flexibilité d'utilisation, offrant de multiples configurations de départ, un large choix de cadres et de garde-corps, ainsi que des planchers disponibles en acier ou en aluminium.
Les garde-corps sont positionnés sur les cadres de départ, puis les plinthes bois sont emboîtées et fixées. Les embouts des cadres sont emboîtés à l'intérieur des supports-clavettes des garde-corps, toujours en veillant au bon clavettage. Le montage se termine en équipant les plinthes d'extrémité.
Dans le cas d'utilisation de garde-corps de 3 m ou réglables, deux possibilités de montage des plinthes acier sont proposées : soit en remplaçant un cadre par un cadre à passage, soit en utilisant un cadre 2 m 2 barreaux. Dans tous les cas, les plinthes sont positionnées sur les plateaux du niveau à monter et verrouillées.
Une diagonale est fixée par travée, sauf si le montage se fait exclusivement avec des garde-corps monoblocs de sécurité. Les planchers sont ensuite mis en place sur les niveaux supérieurs, verrouillés à chaque extrémité.
L'accès aux niveaux supérieurs s'effectue par des échelles installées en quinconce, de préférence dans la première ou dernière travée. Le montage du dernier niveau consiste à installer deux cadres de 2 mètres aux extrémités, emboîter un montant de 1,60 m sur le cadre central, et amarrer l'ensemble selon les consignes.
L'amarrage et l'ancrage de l'échafaudage non bâché se font en positionnant et bloquant un vérin horizontalement dans l'embrasure d'une fenêtre, en intercalant une cale bois entre les platines et la maçonnerie, puis en amenant la barre d'amarrage en contact avec les montants et en la bloquant avec des colliers doubles.
En cas d'utilisation de bâches ou filets, les amarrages doivent être calculés et l'échafaudage bâché complètement, y compris les petits côtés.
Le résultat attendu est une structure stable et sécurisée, montée selon les distances et niveaux définis, avec planchers et garde-corps correctement positionnés et verrouillés, permettant un accès sécurisé aux différents niveaux via les échelles.
Votre produit TUBESCA COMABI est garanti 2 ans. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. La facture d'achat sera à joindre à votre demande. A réception de votre demande, cette dernière sera directement transmis au constructeur.
TUBESCA-COMABI
976 ROUTE DE ST BERNARD
1604 - TREVOUS CEDEX
France
adv@tubesca-comabi.com
Questions produits
Quelles sont les caractéristiques principales qui garantissent la robustesse et la stabilité de cet échafaudage ?
L’échafaudage M49 est conçu avec des montants en acier de 48,3 mm de diamètre et 2,7 mm d’épaisseur, assurant une robustesse élevée. Sa stabilité est renforcée par des pieds en triangle auto-stables et un système d’assemblage par clavettes qui sécurise chaque connexion. La norme EN 12811 certifie sa conformité aux exigences de sécurité et de performance.
Comment se déroule le montage de l’échafaudage M49 pour assurer une sécurité optimale ?
Le montage commence par l’emboîtement des cadres de départ dans les pieds, suivi du positionnement aux distances prévues. La mise à niveau verticale et horizontale est réalisée dès le début en calant les socles. Les planchers sont verrouillés à chaque extrémité grâce à des doigts de sécurité, et les garde-corps sont emboîtés et clavettés pour garantir la protection des utilisateurs.
Quels dispositifs de sécurité sont intégrés pour prévenir les chutes lors de l’utilisation ?
Les garde-corps monoblocs de sécurité, obligatoires, sont positionnés à chaque niveau et verrouillés. Des plinthes de 15 cm minimum sont fixées pour empêcher les objets de tomber. En cas d’impossibilité d’utiliser les garde-corps, le recours à un équipement de protection individuelle (EPI) est nécessaire. Le montage doit être réalisé par des personnes formées et équipées de harnais.
Comment l’échafaudage est-il ancré et amarré pour garantir sa stabilité sur chantier ?
L’amarrage s’effectue en positionnant un vérin horizontalement dans l’embrasure d’une fenêtre, avec une cale en bois entre la platine et la maçonnerie. Une barre d’amarrage est placée en contact avec les montants et bloquée par des colliers doubles. Pour les échafaudages bâchés, un amarrage complet y compris sur les petits côtés est obligatoire, avec un calcul spécifique des charges d’ancrage.
Quels éléments facilitent l’accès aux différents niveaux de l’échafaudage ?
L’accès est assuré par des échelles installées en quinconce, de préférence dans la première ou dernière travée. Une échelle est déployée sous la trappe d’accès sur chaque niveau, permettant une montée sécurisée. Le montage du dernier niveau inclut l’installation de cadres spécifiques et un amarrage renforcé selon les consignes.
