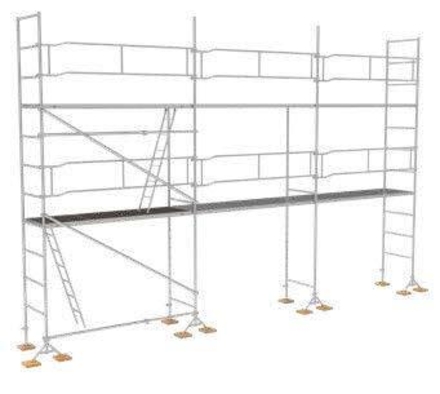

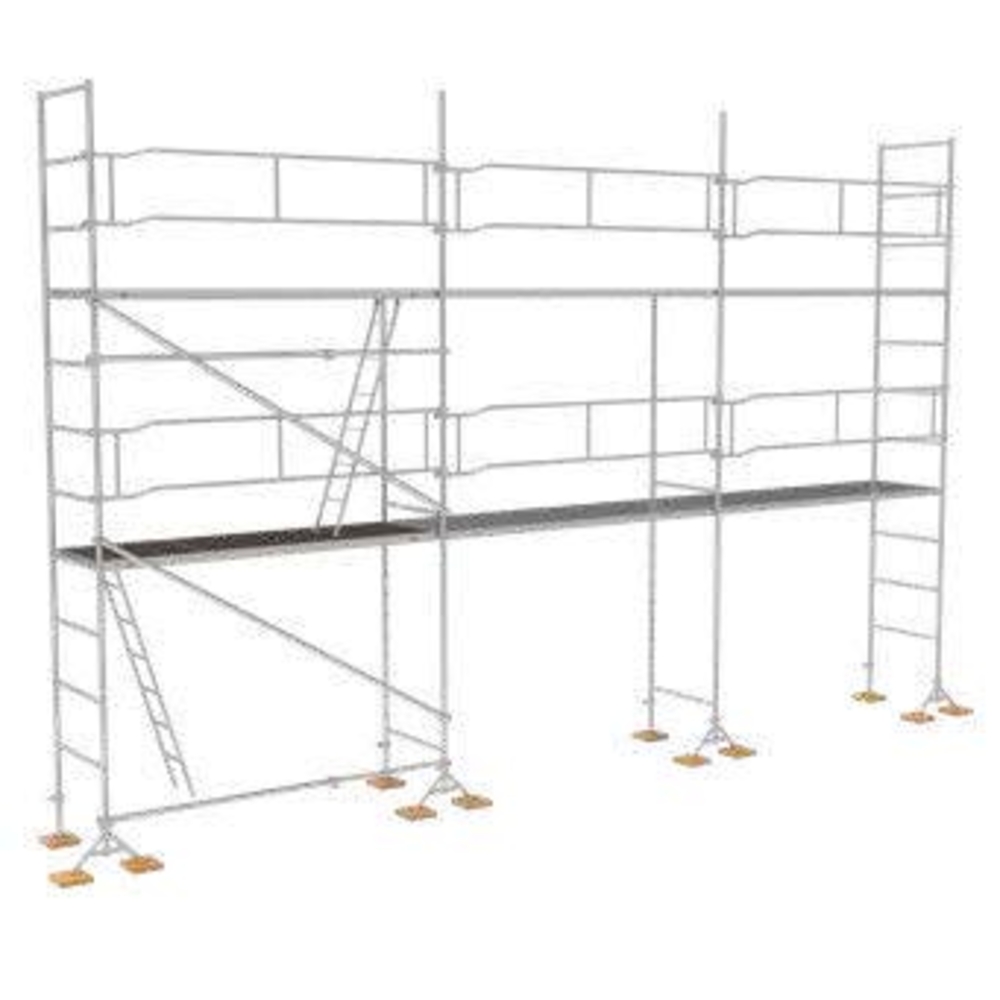

Echafaudage ACIER fixe M49 60 m² PRIMO structure seule - TUBESCA - 0P000164
Référence : T0250P000164
Découvrez Echafaudage ACIER fixe M49 60 m² PRIMO structure seule - TUBESCA - 0P000164 disponible à l'achat
- Robustesse exceptionnelle avec montants de 48,3 mm
- Largeur utile de plus de 90 cm pour un confort optimal
- Montage rapide et sécurisé grâce à un système d'assemblage
- Pratique et ajustable avec échelle réglable tous les 50 cm
- Stabilisé par des pieds en triangle auto-stables
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Mode d’emploi
1 document
Voir plus de documents
Les garde-corps sont positionnés sur les cadres de départ, puis les plinthes bois sont fixées à l’aide de clous ou vis (non fournies). Les embouts des cadres sont emboîtés à l’intérieur des supports-clavettes des garde-corps, en veillant au bon clavettage. Le montage se termine en équipant les plinthes d’extrémité.
Dans le cas d’utilisation de garde-corps de 3 m ou réglables, deux possibilités de montage des plinthes acier sont prévues : remplacer un cadre 2 m 2 barreaux par un cadre à passage ou monter avec cadre 2 m 2 barreaux. Les plinthes sont positionnées sur les plateaux du niveau à monter puis les cadres sont emboîtés selon les consignes.
Une diagonale est fixée par travée, sauf si le montage se fait exclusivement avec des garde-corps monoblocs de sécurité. Les planchers sont mis en place sur les niveaux supérieurs et verrouillés à chaque extrémité.
L’accès aux niveaux supérieurs se fait par les échelles installées en quinconce, de préférence dans la première ou dernière travée. Le montage des niveaux supérieurs se réalise en emboîtant et clavettant les garde-corps de sécurité en partie basse à partir du niveau inférieur, en positionnant le demi-cercle sous la traverse supérieure du cadre et sur la traverse à l’autre extrémité du plancher.
Le dernier niveau est monté en installant deux cadres de 2 mètres aux extrémités, en emboîtant un montant de 1,60 m sur le cadre central, puis en amarrant chaque file de cadres au moins une fois tous les 8 mètres en quinconce ou 1 file sur 2 tous les 4 mètres en partant du sol.
L’échafaudage est utilisé en extérieur ou intérieur, sur des sols adaptés à la charge et à la résistance requises. L’amarrage et l’ancrage de l’échafaudage non bâché se font en positionnant et bloquant le vérin horizontalement dans l’embrasure d’une fenêtre, en intercalant une cale bois entre platines et maçonnerie, puis en amenant la barre d’amarrage en contact avec les montants à proximité d’un plancher, bloquée par collier double.
Le résultat attendu est une structure stable, de niveau, sécurisée par garde-corps et plinthes, permettant un accès sécurisé aux différents niveaux pour les travaux en hauteur.
Votre produit TUBESCA COMABI est garanti 2 ans. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. La facture d'achat sera à joindre à votre demande. A réception de votre demande, cette dernière sera directement transmis au constructeur.
TUBESCA-COMABI
976 ROUTE DE ST BERNARD
1604 - TREVOUS CEDEX
France
adv@tubesca-comabi.com
Questions produits
Quels sont les éléments qui assurent la robustesse et la stabilité de cet échafaudage ?
L’échafaudage M49 est équipé de montants en acier de 48,3 mm de diamètre et 2,7 mm d’épaisseur, garantissant une robustesse importante. Sa stabilité est renforcée par des pieds en triangle auto-stables et un système d’assemblage avec clavettes qui sécurise les montages.
Comment se déroule le montage de l’échafaudage M49 ?
Le montage s’effectue en emboîtant les cadres de départ dans les pieds simples et triangles hauts, puis en positionnant les ensembles aux distances prévues. Les planchers sont installés et verrouillés à chaque extrémité avec des doigts de sécurité. La mise à niveau est réalisée dès le début, en calant les socles pour assurer une structure parfaitement horizontale.
Quelles sont les précautions spécifiques à respecter lors du montage et de l’utilisation ?
Le montage doit être réalisé par une personne compétente et formée, avec un amarrage régulier au fur et à mesure de l’avancement. Les planchers doivent être équipés de garde-corps latéraux et de plinthes d’au moins 15 cm. Il est interdit de dépasser la charge maximale de 300 kg/m² et de sauter sur les planchers.
Comment sont assurés la sécurité et l’accès aux niveaux supérieurs ?
Les garde-corps monoblocs de sécurité sont emboîtés et clavettés à partir du niveau inférieur. L’accès aux niveaux supérieurs se fait par des échelles installées en quinconce, de préférence dans les travées extrêmes. Les plinthes sont fixées pour éviter les chutes d’objets.
Comment est réalisé l’amarrage et l’ancrage de l’échafaudage non bâché ?
L’amarrage se fait en positionnant et bloquant un vérin horizontalement dans l’embrasure d’une fenêtre, avec une cale en bois entre platine et maçonnerie. La barre d’amarrage est placée en contact avec les montants près d’un plancher et bloquée par un collier double. Pour les ancrages sur chevilles, il faut utiliser des chevilles adaptées à la nature du support.
