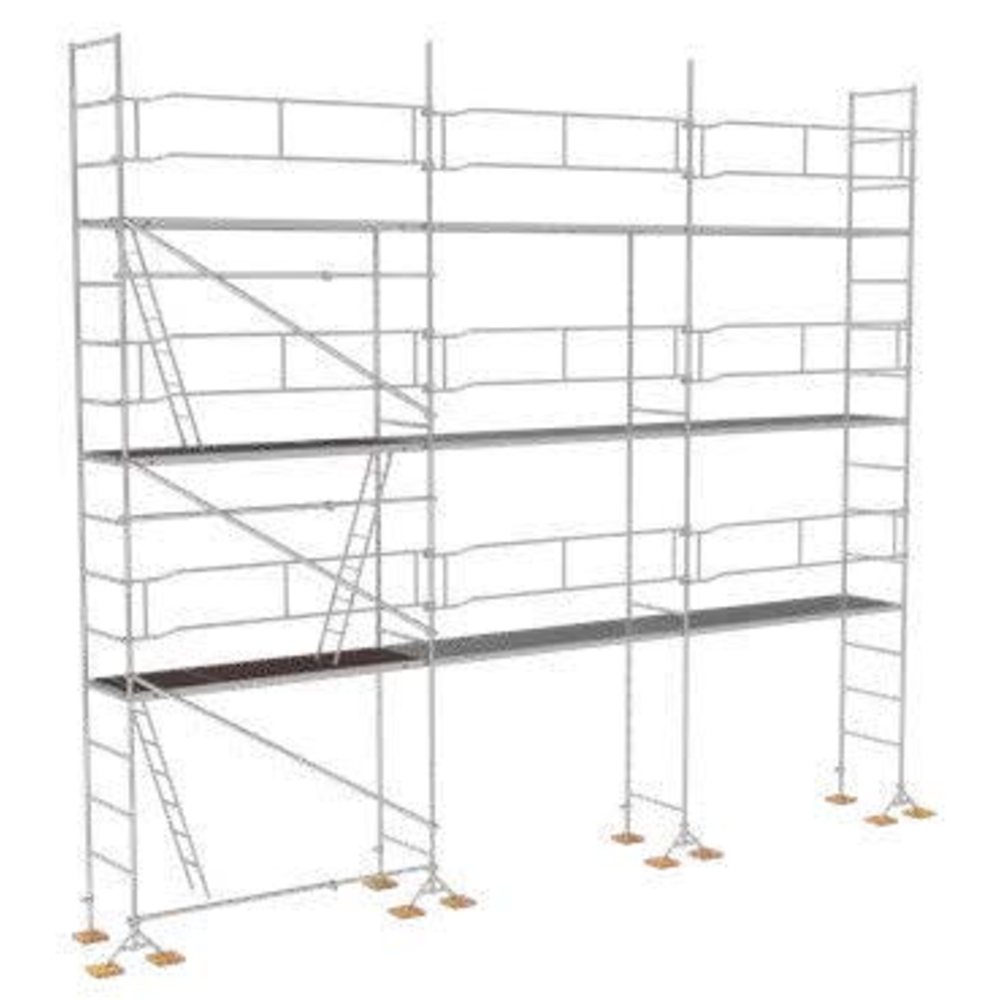

Echafaudage ACIER fixe M49 80 m² MEDIUM structure seule - TUBESCA - 04500804
Référence : T02504500804
Découvrez Echafaudage ACIER fixe M49 80 m² MEDIUM structure seule - TUBESCA - 04500804 disponible à l'achat
- Résistance aux sollicitations extrêmes du métier
- Montants en acier de 48,3 x 2,7 mm
- Cadres à échelons pour réglage tous les 50 cm
- Passage libre de 90 cm pour un accès facile
- Adaptable avec plusieurs départs possibles
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Mode d’emploi
1 document
Voir plus de documents
Les garde-corps sont positionnés sur les cadres de départ, puis les plinthes bois sont fixées à l’aide de clous ou de vis. Les embouts des cadres sont emboîtés à l’intérieur des supports-clavettes des garde-corps. Le montage du niveau se termine en équipant les plinthes d’extrémité. Pour les niveaux supérieurs, les garde-corps doivent être emboîtés et clavettés en partie basse à partir du niveau inférieur. Les diagonales sont fixées par travée et en opposition dans la travée suivante, sauf si le montage se fait exclusivement avec des garde-corps monoblocs de sécurité.
L’accès aux niveaux supérieurs s’effectue par les échelles installées en quinconce, de préférence dans la première ou dernière travée. L’ancrage de la structure est réalisé aux deux extrémités après déploiement de l’échelle sous la trappe d’accès. Plusieurs modes d’amarrage sont possibles, notamment en point fixe, sur chevilles ou sur tubes complémentaires, selon la nature du support.
L’échafaudage est utilisé principalement sur les chantiers de maçonnerie, en neuf ou rénovation, notamment pour les maisons individuelles. Il doit être monté ou démonté sous la direction d’une personne compétente et par des travailleurs formés aux instructions de montage et d’utilisation. Les éléments endommagés ne doivent pas être utilisés. Le balisage du chantier est nécessaire pour prévenir les chutes de matériel en cours de montage. L’échafaudage doit être régulièrement amarré au fur et à mesure de son montage.
En cas d’impossibilité d’utilisation des garde-corps, la protection du personnel par équipement individuel de protection est assurée si l’accrochage du dispositif antichute de hauteur est réalisable sur l’ouvrage lui-même.
Le résultat attendu est une structure stable, sécurisée et conforme aux consignes de montage, permettant un accès et un travail en hauteur adaptés aux besoins des interventions sur chantier.
Votre produit TUBESCA COMABI est garanti 2 ans. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. La facture d'achat sera à joindre à votre demande. A réception de votre demande, cette dernière sera directement transmis au constructeur.
TUBESCA-COMABI
976 ROUTE DE ST BERNARD
1604 - TREVOUS CEDEX
France
adv@tubesca-comabi.com
Questions produits
Quelles sont les caractéristiques principales de la structure de l’échafaudage M49 ?
L’échafaudage M49 est constitué d’une structure en acier galvanisé à chaud avec des montants de 48,3 x 2,7 mm. Il dispose de cadres à échelons permettant un réglage tous les 50 cm et un passage libre de 90 cm pour faciliter l’accès. La structure est conçue pour résister aux sollicitations extrêmes rencontrées sur les chantiers de maçonnerie.
Comment se déroule le montage de cet échafaudage ?
Le montage s’effectue en emboîtant les cadres de départ dans les pieds simples et triangles hauts, puis en positionnant les ensembles aux distances prévues. La mise à niveau verticale et horizontale doit être réalisée dès le début, avec calage des socles. Les planchers sont verrouillés par des doigts de sécurité sous les traverses. Les garde-corps et plinthes sont ensuite installés et clavettés pour assurer la sécurité.
Quelles sont les précautions de sécurité à respecter lors de l’utilisation ?
Le montage et démontage doivent être réalisés sous la direction d’une personne compétente et par des travailleurs formés. Les éléments endommagés ne doivent pas être utilisés. Le chantier doit être balisé pour prévenir les chutes de matériel. L’échafaudage doit être amarré régulièrement au fur et à mesure du montage. En cas d’absence de garde-corps, une protection par équipement individuel de protection (EPI) est obligatoire si l’accrochage antichute est réalisable.
Comment s’effectue l’ancrage et l’amarrage de l’échafaudage ?
L’ancrage se réalise aux deux extrémités de la structure, avec plusieurs modes possibles : en point fixe, sur chevilles adaptées à la nature du support, ou sur tubes complémentaires avec colliers doubles. La force minimale à l’arrachement doit être de 300 kg. En cas d’utilisation de bâches, l’échafaudage doit être entièrement bâché et les ancrages calculés.
Quelle est la capacité de charge maximale de l’échafaudage ?
La charge maximale admissible est de 300 kg/m². Il est important de ne pas dépasser cette charge sur les planchers, sous peine de compromettre la sécurité. Il est strictement interdit de sauter sur les planchers.
Quels sont les critères essentiels à vérifier pour choisir un échafaudage fixe en acier comme le M49 ?
Il convient de vérifier la résistance de la structure (acier galvanisé à chaud), la conformité aux normes (décret 2004-924), la capacité de charge (300 kg/m²), la facilité de montage avec cadres à échelons et clavettes, ainsi que les dispositifs de sécurité intégrés comme les garde-corps monoblocs et plinthes. L’adaptabilité avec plusieurs départs possibles est également un critère important.
