Echafaudage ALU fixe R200 160 m² RECORD PREMIUM garde-corps SECURIT’UP + planchers alu/bois - TUBESCA - 0P000638

Référence : T0250P000638 5 Questions Description
Echafaudage ALU fixe R200 160 m² RECORD PREMIUM garde-corps SECURIT’UP + planchers alu/bois - TUBESCA - 0P000638
Echafaudage ALU fixe R200 160 m² RECORD PREMIUM garde-corps SECURIT’UP + planchers alu/bois - TUBESCA - 0P000638
tubescacomabi

Découvrez Echafaudage ALU fixe R200 160 m² RECORD PREMIUM garde-corps SECURIT’UP + planchers alu/bois - TUBESCA - 0P000638 disponible à l'achat

Les points clés
  • Échafaudage en aluminium léger et robuste
  • Surface de travail généreuse de 160 m²
  • Montage intuitif et rapide pour un gain de temps
  • Garde-corps SECURIT’UP pour une sécurité optimale
  • Compatible avec les échafaudages multidirectionnels
Voir tout
Ajouter aux favoris Me notifier d'une baisse de prix
22 152,41 € TTC 18 460,34 € HT
Comment demander un devis gratuit ?
Etapes du devis :
  • Ajouter vos articles au panier.
  • Aller dans votre panier.
  • Demander un devis.

PRO ? : DIVISEZ VOS FRAIS DE LIVRAISON PAR 2 !

Profitez de -50 % sur votre livraison dès 600 € TTC d'achat avec votre compte PRO.

  • Paiement sécurisé
  • Des experts techniques
  • Retour facile sous 14 jours*

Produits complémentaires avec votre produit

1 207,63 €
1 006,36 €

tubescacomabi

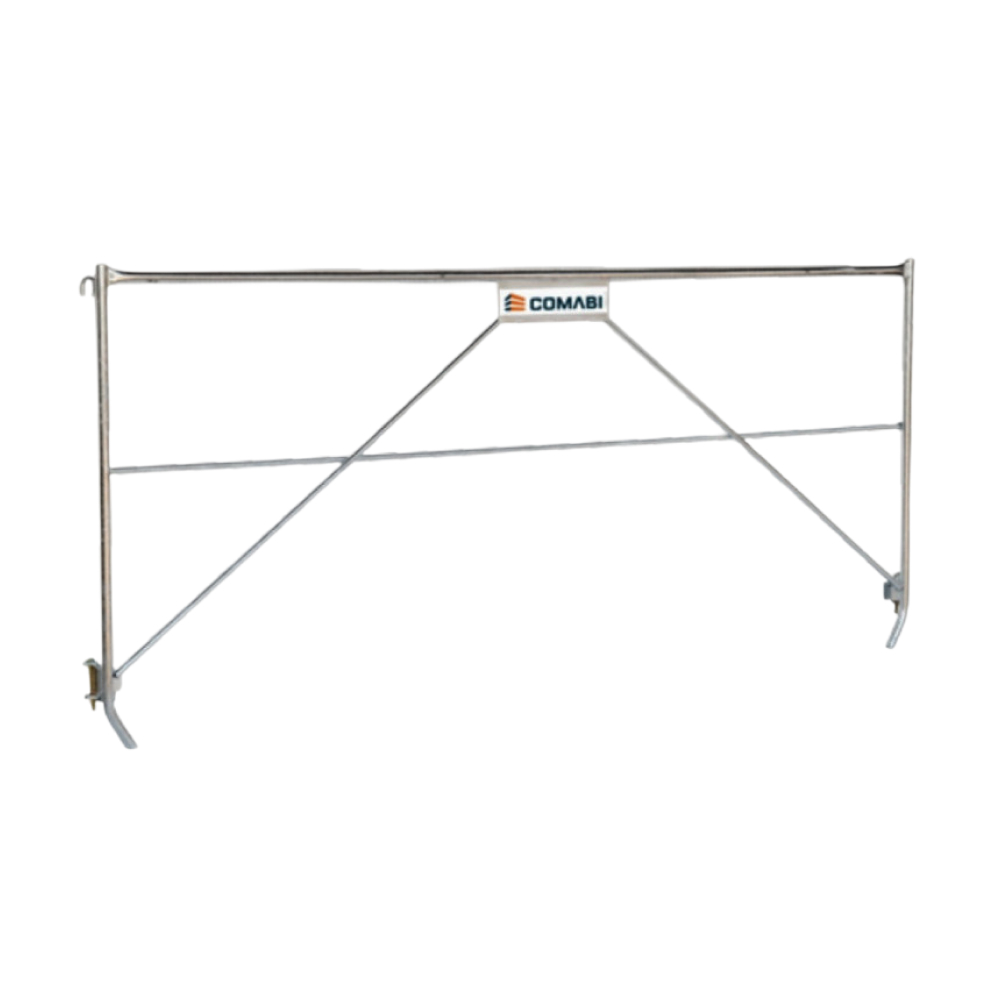

Lot de 6 garde-corps FUSIO 300 - sans plinthe TUBESCA COMABI - 0P000390

1 268,17 €
1 056,81 €

tubescacomabi

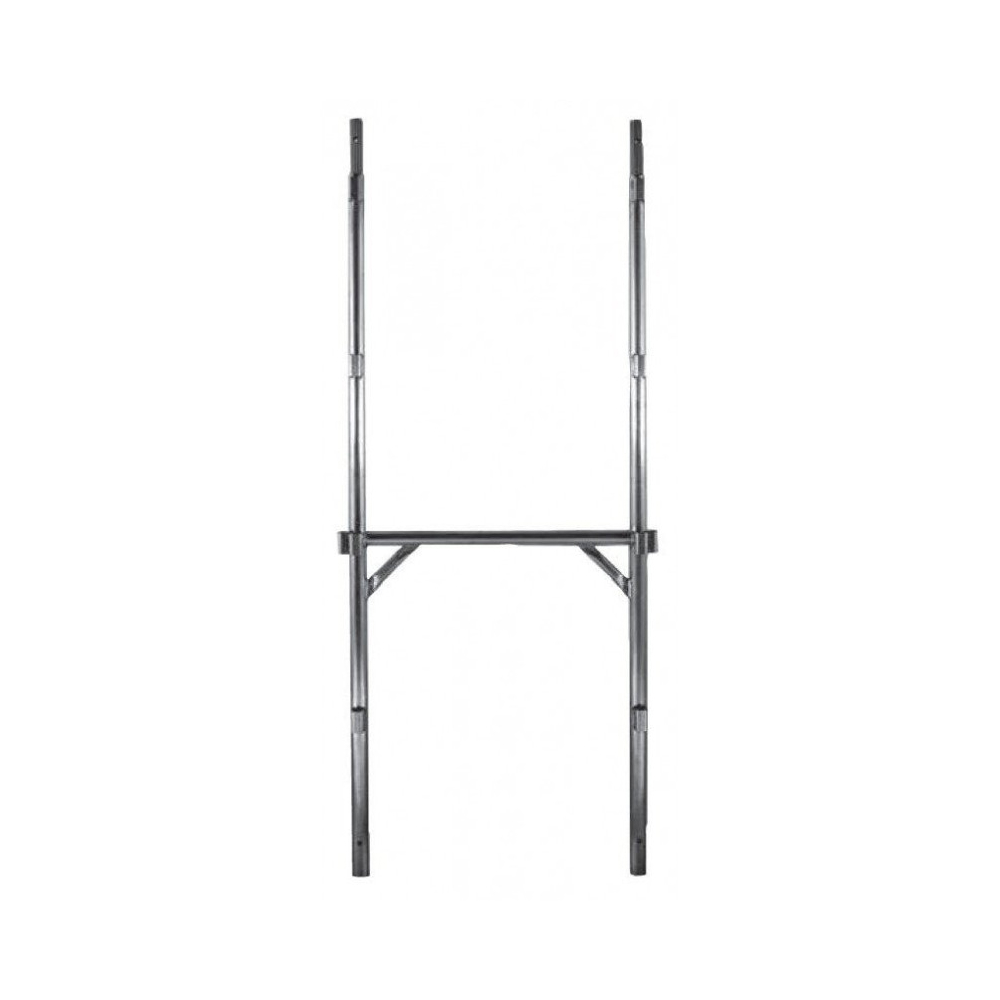

Lot de 10 cadres 2m R3 acier TUBESCA COMABI - 0P000301

1 480,64 €
1 233,87 €

tubescacomabi

Lot de 6 cadres 2m R3 aluminium TUBESCA COMABI - 0P000720

426,40 € - 10 %
355,33 €
395,48 € -10%

tubescacomabi

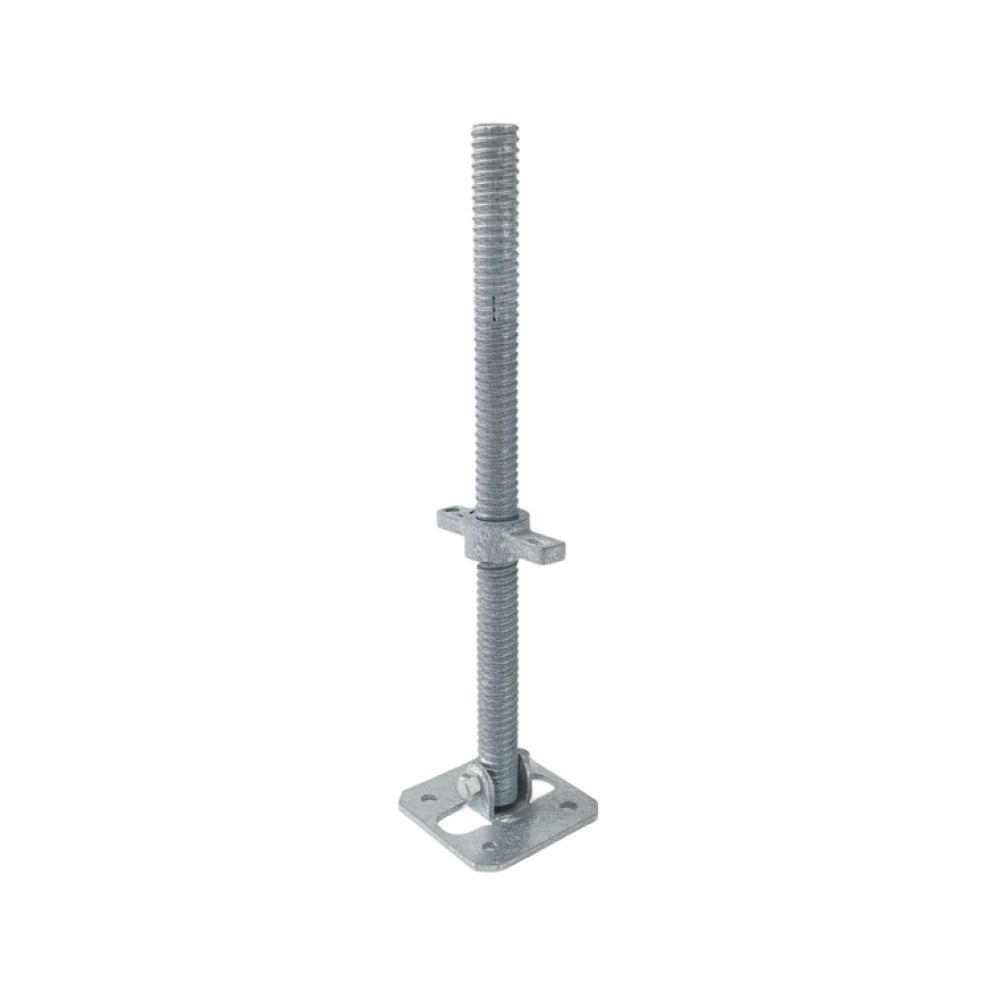

Lot de 10 socles RCM23 TUBESCA COMABI - 0P000963

333,55 €
277,96 €

tubescacomabi

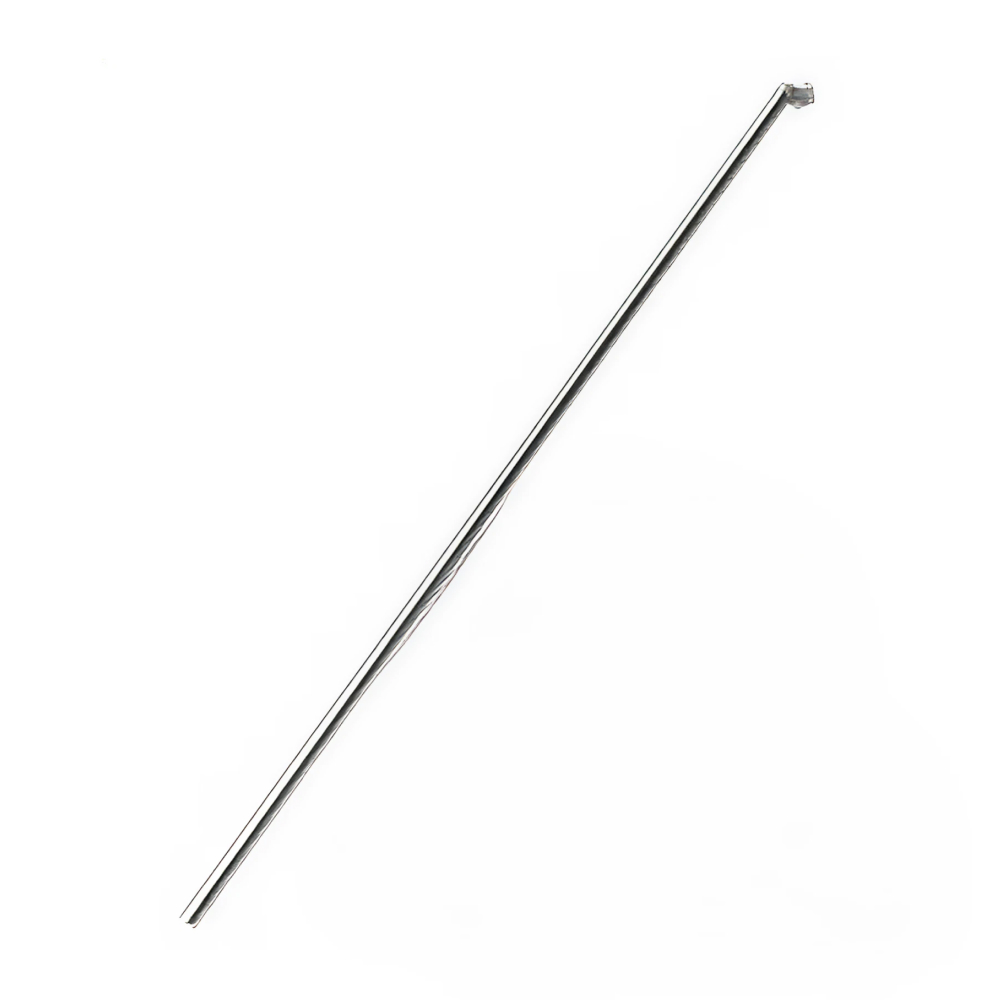

Lot de 3 compléments stabilisateurs acier S2 TUBESCA COMABI - 0P000664

129,89 €
108,24 €

tubescacomabi

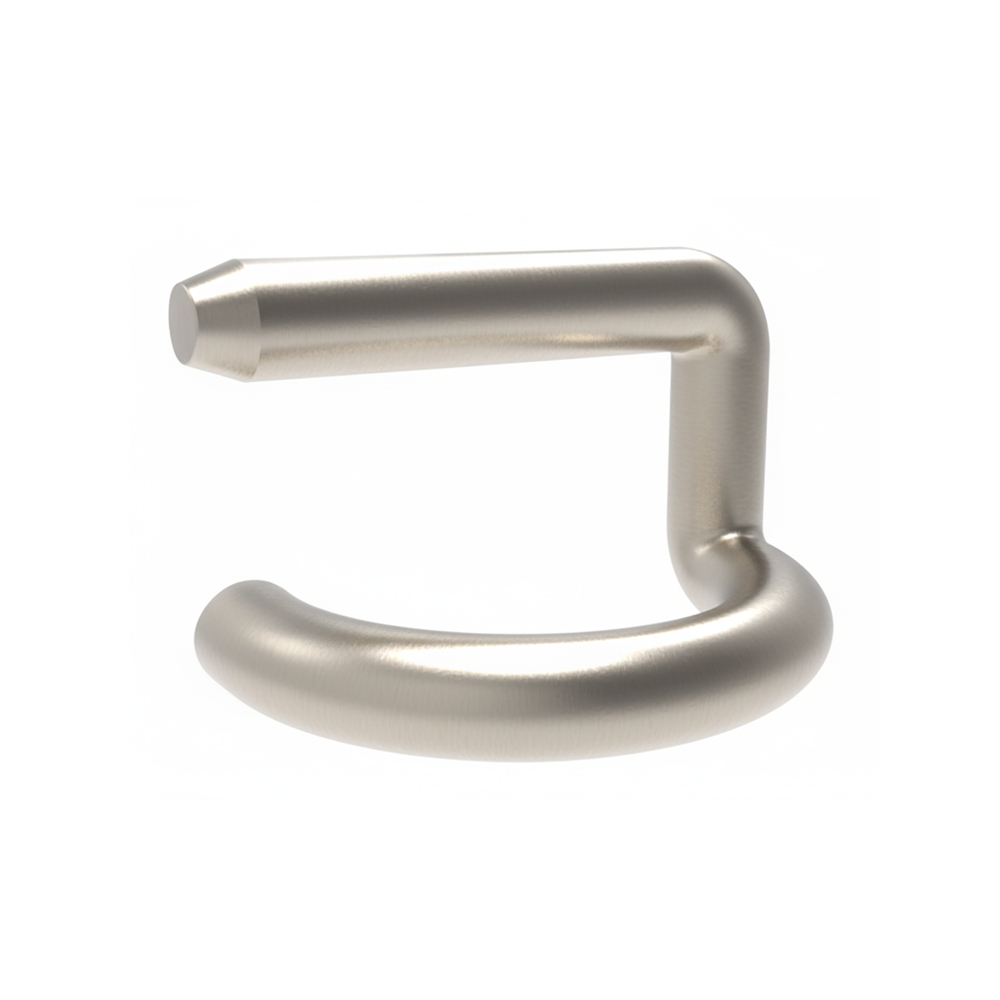

Lot de 30 goupilles RCM12 TUBESCA COMABI - 0P000994

204,76 €
170,63 €

tubescacomabi

Lot de 50 goupilles RCM12 TUBESCA COMABI - 0P000995

345,66 €
288,05 €

tubescacomabi

Lot de 100 goupilles RCM12 TUBESCA COMABI - 0P000996

479,96 €
399,97 €

tubescacomabi

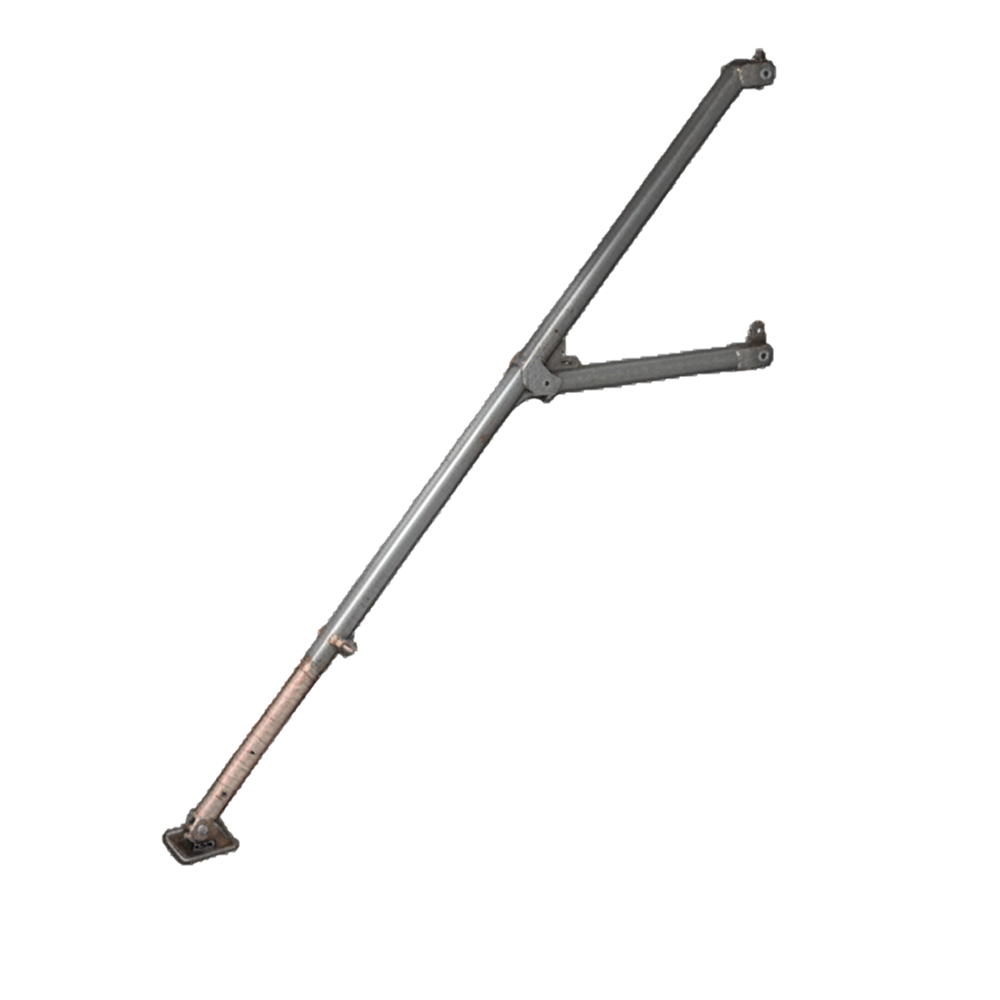

Lot de 3 stabilisateurs acier S1 TUBESCA COMABI - 0P000663

309,34 €
257,78 €

tubescacomabi

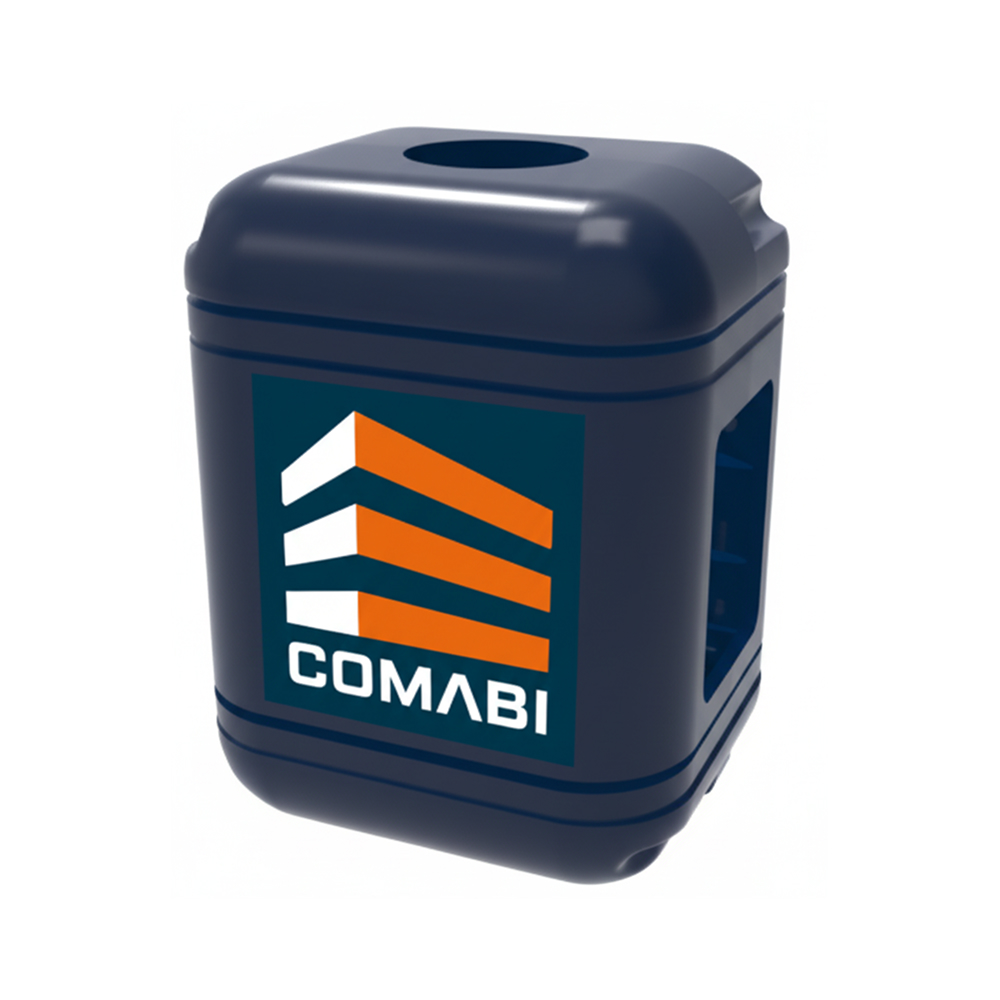

Lot de 42 protections de nœuds - 84 demi coques - TUBESCA COMABI - 0P001043

306,04 €
255,03 €

tubescacomabi

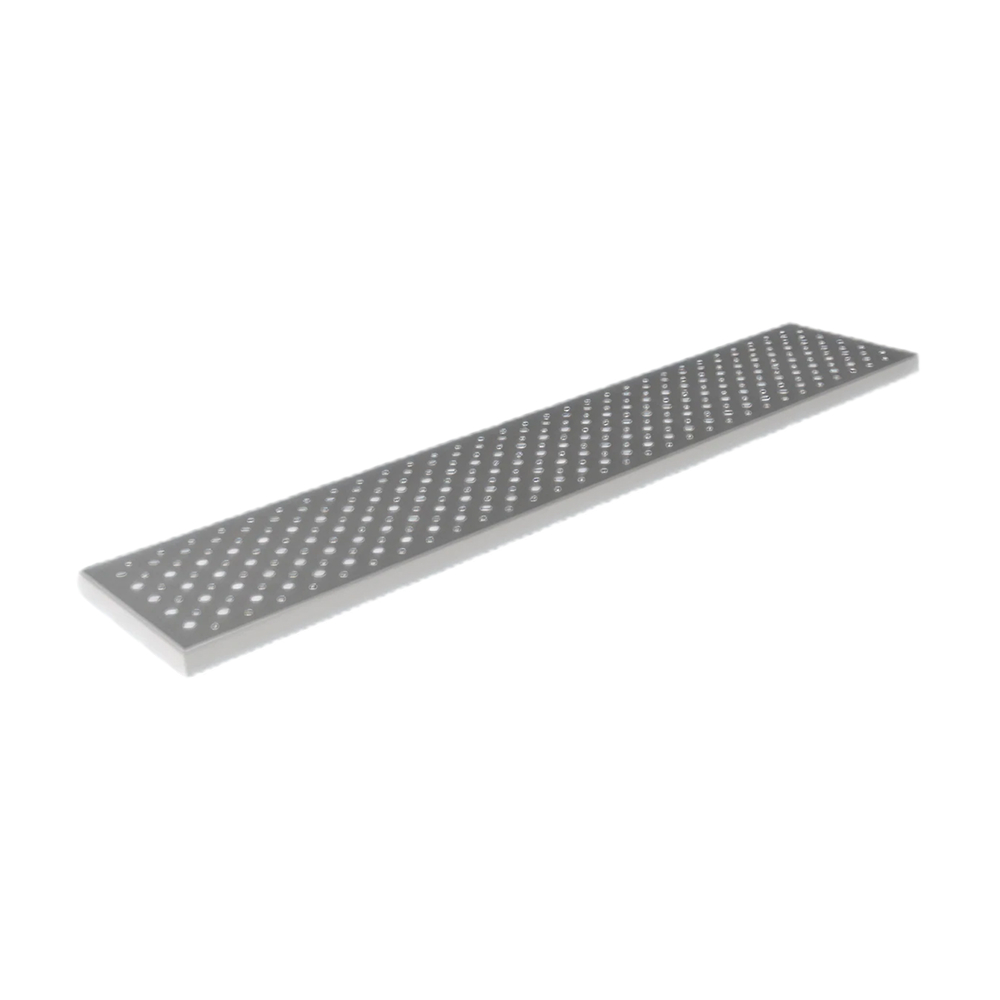

Lot 6 planchons 1,50 x 0x30 m TUBESCA COMABI - 0P001045

302,72 €
252,27 €

tubescacomabi

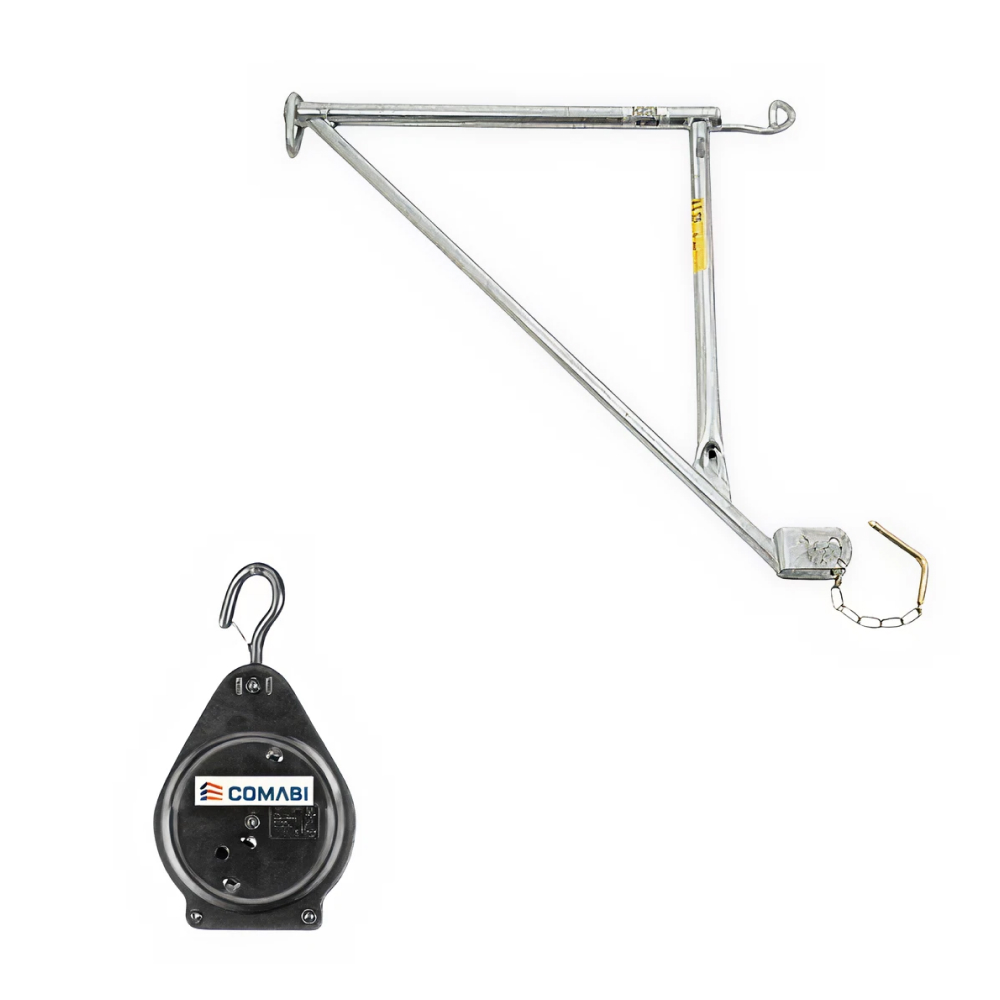

Lot de 1 potence de levage universelle + 1 poulie à cliquet TUBESCA COMABI - 0P000997

1 777,70 €
1 481,42 €

tubescacomabi

Lot de 12 planchers R14AC-CS-3M00X0M36 TUBESCA COMABI - 0P000999

3 335,16 €
2 779,30 €

tubescacomabi

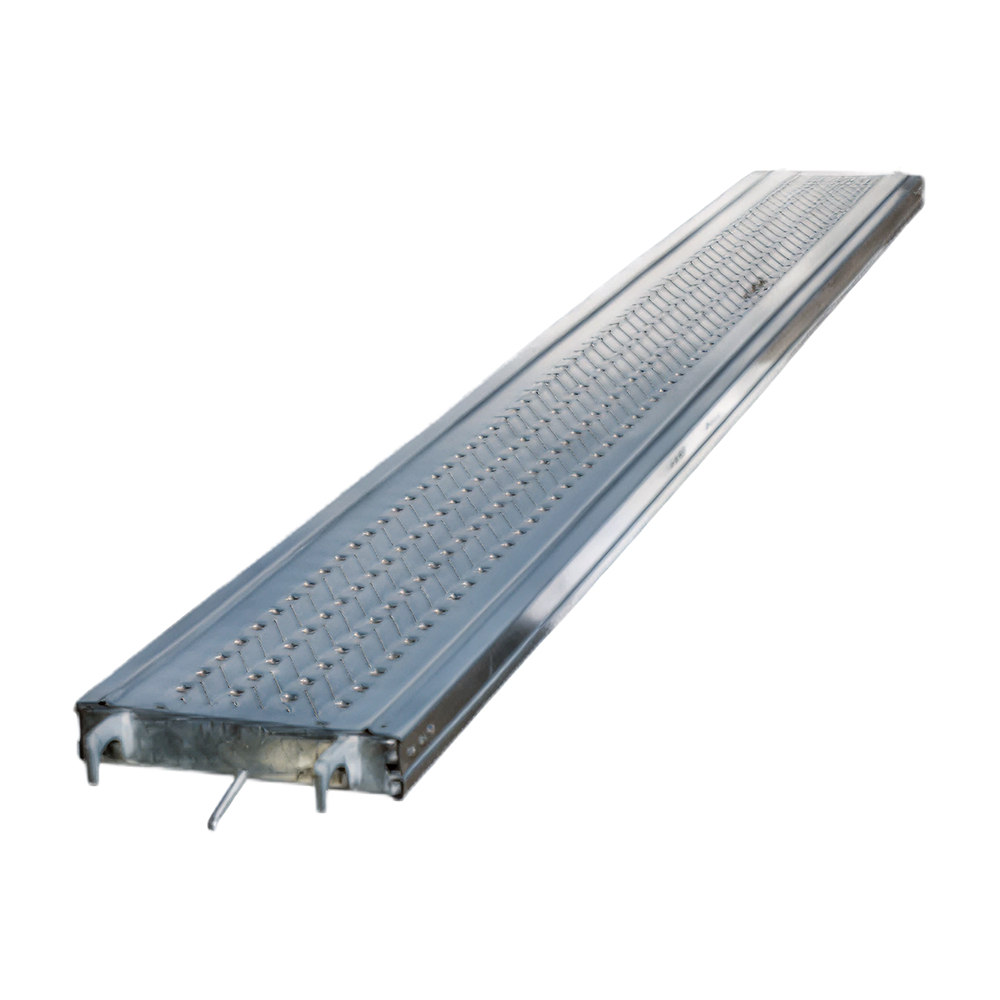

Lot de 24 planchers R14AC-CS-3M00X0M36 TUBESCA COMABI - 0P001000

5 453,48 €
4 544,57 €

tubescacomabi

Lot de 42 planchers R14AC-CS-3M00X0M36 TUBESCA COMABI - 0P001001

Caractéristiques techniques

Confortable : 75 cm de libre passage
Eligible aux subventions CARSAT : Oui
Type de garde corps : SECURIT’UP
Type de planchers : Alu/bois

COMPOSITION
RCM14 Socle à vis articulé déb. 0,65 m : 12 :
RCM12 Goupille D12 mm : 48 :
R1 Cadre de départ en U 1,20 m alu : 6 :
R3 Cadre en H 2m - alu : 20 :
R4 Cadre 2m asymétrique : 4 :
Longeron forte charge 3m  : 2 :
RCM630 Lisse latérale 3m : 4 :
RCM30 Diagonale verticale indexée, maille 3 x 2m : 8 :
RCM180 Etrier à pion pour débuter la file de diagonales indexées : 2 :
Securit’up Garde-corps monobloc sécurité - aluminium : 20 :
RCM608 Lisse d'extrémité 0,80m : 16 :
Plancher alu/bois R08 3m x 0,73m : 17 :
Plancher alu/bois à trappe R08 3m x 0,73m : 4 :
Plancher alu R08-A 3000x730 : X :
Plancher alu à trappe R08-AT 3000x730 : X :
RCM48 Échelle Aluminium : 4 :
PC080 Plinthe acier 0,80m : 8 :

Notice de montage

Description

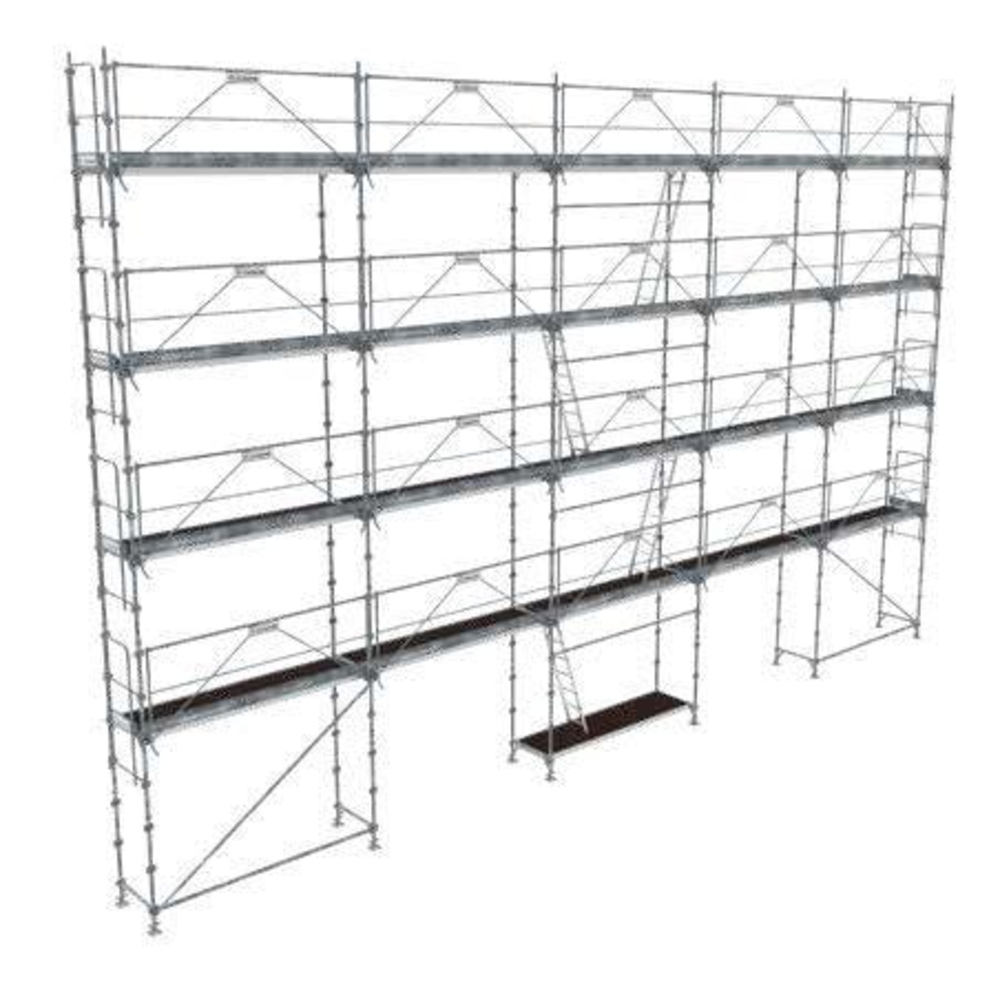

Le R200 RECORD de TUBESCA-COMABI est un échafaudage de façade en aluminium, conçu en "cadre en H", particulièrement adapté pour les travaux de peinture et de rénovation de façades. Ce lot offre une surface de travail généreuse de 160 m², idéale pour les interventions en hauteur les plus exigeantes.

Avec une longueur de 15 mètres et une hauteur de plancher de 8 mètres, ce modèle propose une plateforme de travail spacieuse et sécurisée, idéale pour s'adapter aux divers besoins des professionnels sur le terrain.

Grâce à sa conception en aluminium, cet échafaudage allie légèreté et robustesse, la plupart des composants sont inférieur à 9kg, ce qui en facilite le transport et la manipulation sur les chantier.

Vous gagnez du temps précieux sur vos chantiers grâce à un montage intuitif et nécessitant peu d'efforts.  Avec les garde-corps SECURIT’UP, bénéficiez d'un assemblage 100 % sécurisé, pour travailler en toute sérénité. Un gain de temps considérable et une satisfaction garantie pour les monteurs, pour des chantiers menés efficacement.

Compatibilité avec les échafaudages multidirectionnels M368.

Echafaudage ALU fixe R200 160 m² RECORD PREMIUM garde-corps SECURIT’UP + planchers alu/bois - TUBESCA - 0P000638

Guide d'utilisation
Le montage de l’échafaudage R200 RECORD s’effectue par assemblage de cadres rigides en H, soudés en monobloc, comportant les montants et le longeron transversal d’une largeur de 0,80 m. L’installation commence par la mise en place de cadres de départ spécifiques, puis l’élévation se poursuit par emboîtement des cadres suivants. Des cadres de rattrapage de niveaux peuvent être utilisés pour compenser les irrégularités ou mouvements de terrain.

Le principe d’utilisation repose sur l’emboîtement des cadres et la fixation des longerons et garde-corps aux douilles soudées présentes sur les montants, permettant une grande liberté de positionnement des éléments (longerons, garde-corps, consoles, diagonales). Les diagonales utilisées sont exclusivement de type RCM pour ce modèle.

L’échafaudage est destiné à être monté sur des chantiers à configurations variées, notamment pour des travaux en hauteur liés à la rénovation ou la peinture de façades. Il est compatible avec le système multidirectionnel M368, ce qui permet d’adapter l’installation à des bâtiments complexes.

En cas d’écart au montage standard, des plans d’exécution et notes de calculs doivent être réalisés. Le montage doit être réalisé par des personnes formées, en suivant strictement les instructions de montage fournies.

Le résultat attendu est une plateforme de travail sécurisée et stable, avec une surface importante (160 m² dans le cas du produit), permettant d’intervenir en hauteur jusqu’à 8 mètres de hauteur de plancher. Le système de garde-corps SECURIT’UP assure un assemblage sécurisé lors de l’élévation.

En résumé, l’utilisation consiste à :
- Installer les cadres de départ au sol,
- Monter les cadres en H par emboîtement successif,
- Fixer les longerons, planchers et garde-corps aux cadres,
- Utiliser les cadres de rattrapage pour ajuster les niveaux,
- Installer les diagonales RCM pour assurer la stabilité,
- Compléter avec les accessoires nécessaires selon la configuration du chantier.

Ce processus permet d’obtenir une plateforme de travail spacieuse et stable, adaptée aux travaux en hauteur sur façades.

FAQ : Questions / Réponses :

Comment s’effectue le montage de l’échafaudage ALU fixe R200 RECORD ?

Le montage repose sur l’assemblage de cadres rigides en H soudés monobloc, intégrant montants et longeron transversal de 0,80 m. L’installation débute par des cadres de départ spécifiques, suivis d’un emboîtement successif des cadres suivants. Des cadres de rattrapage peuvent être utilisés pour compenser les irrégularités du terrain. Les longerons, planchers et garde-corps se fixent aux cadres via des douilles soudées.

Quels éléments assurent la stabilité et la sécurité de cet échafaudage ?

La stabilité est assurée par des diagonales exclusivement de type RCM, fixées sur les montants. La sécurité est renforcée par le système de garde-corps monobloc SECURIT’UP en aluminium, garantissant un assemblage sécurisé à chaque étape du montage. Le montage doit être réalisé par des personnes formées, suivant strictement la notice fournie.

Quelle est la surface et la hauteur de travail offertes par ce modèle ?

Ce modèle offre une surface de travail importante de 160 m², avec une longueur de 15 mètres et une hauteur de plancher de 8 mètres, adaptée aux interventions en hauteur pour travaux de peinture et rénovation de façades.

Ce produit est-il compatible avec d’autres systèmes d’échafaudage ?

Oui, l’échafaudage R200 RECORD est compatible avec le système multidirectionnel M368. Cette compatibilité permet d’adapter l’installation à des bâtiments complexes en utilisant les mêmes planchers, garde-corps et accessoires.

Quelles sont les exigences réglementaires à respecter lors de l’utilisation de cet échafaudage ?

L’utilisation doit respecter le décret du 1er septembre 2004 et la circulaire du 27 juin 2005, notamment en ce qui concerne la formation des monteurs et la conformité au plan de montage. La stabilité doit être assurée conformément aux normes NF EN 12810 et 12811, attestée par la marque NF dont bénéficie ce produit. Toute modification du montage standard nécessite un plan d’exécution et une note de calculs réalisés par une personne compétente.
