Echafaudage ALU fixe R200 88 m² RECORD PIGNON + planchers tout alu + garde-corps SECURIT’UP - TUBESCA - 04000360

Name: Echafaudage ALU fixe R200 88 m² RECORD PIGNON + planchers tout alu + garde-corps SECURIT’UP - TUBESCA - 04000360
SKU: T02504000360
Price: 12912.83 EUR
Availability: InStock

Référence : T02504000360

Découvrez Echafaudage ALU fixe R200 88 m² RECORD PIGNON + planchers tout alu + garde-corps SECURIT’UP - TUBESCA - 04000360 disponible à l'achat

Les points clés

Structure en aluminium légère et robuste
Accès facilité aux zones difficiles d'accès
Montage rapide et sans effort
Sécurité renforcée avec garde-corps SECURIT’UP
Largeur de passage confortable de 75 cm

15 495,40 € TTC 12 912,83 € HT

Documents techniques :

Mode d’emploi

1 document

Voir plus de documents

Nos experts recommandent

Lot de 6 garde-corps FUSIO 300 - sans plinthe TUBESCA COMABI - 0P000390

1 343,27 €

1 119,39 €

tubescacomabi

Lot de 6 garde-corps FUSIO 300 - sans plinthe TUBESCA COMABI - 0P000390

Voir le produit

Lot de 10 cadres 2m R3 acier TUBESCA COMABI - 0P000301

1 410,61 €

1 175,51 €

tubescacomabi

Lot de 10 cadres 2m R3 acier TUBESCA COMABI - 0P000301

Voir le produit

Lot de 6 cadres 2m R3 aluminium TUBESCA COMABI - 0P000720

1 646,94 €

1 372,45 €

tubescacomabi

Lot de 6 cadres 2m R3 aluminium TUBESCA COMABI - 0P000720

Voir le produit

Lot de 10 socles RCM23 TUBESCA COMABI - 0P000963

477,55 €

397,96 €

tubescacomabi

Lot de 10 socles RCM23 TUBESCA COMABI - 0P000963

Voir le produit

Lot de 3 compléments stabilisateurs acier S2 TUBESCA COMABI - 0P000664

371,02 €

309,18 €

tubescacomabi

Lot de 3 compléments stabilisateurs acier S2 TUBESCA COMABI - 0P000664

Voir le produit

Lot de 30 goupilles RCM12 TUBESCA COMABI - 0P000994

144,49 €

120,41 €

tubescacomabi

Lot de 30 goupilles RCM12 TUBESCA COMABI - 0P000994

Voir le produit

Lot de 50 goupilles RCM12 TUBESCA COMABI - 0P000995

227,76 €

189,80 €

tubescacomabi

Lot de 50 goupilles RCM12 TUBESCA COMABI - 0P000995

Voir le produit

Lot de 100 goupilles RCM12 TUBESCA COMABI - 0P000996

384,49 €

320,41 €

tubescacomabi

Lot de 100 goupilles RCM12 TUBESCA COMABI - 0P000996

Voir le produit

Lot de 3 stabilisateurs acier S1 TUBESCA COMABI - 0P000663

533,88 €

444,90 €

tubescacomabi

Lot de 3 stabilisateurs acier S1 TUBESCA COMABI - 0P000663

Voir le produit

371,02 €

309,18 €

tubescacomabi

Lot de 3 compléments stabilisateurs acier S2 TUBESCA COMABI - 0P000664

Voir le produit

Lot de 42 protections de nœuds - 84 demi coques - TUBESCA COMABI - 0P001043

344,08 €

286,73 €

tubescacomabi

Lot de 42 protections de nœuds - 84 demi coques - TUBESCA COMABI - 0P001043

Voir le produit

Lot 6 planchons 1,50 x 0x30 m TUBESCA COMABI - 0P001045

340,40 €

283,67 €

tubescacomabi

Lot 6 planchons 1,50 x 0x30 m TUBESCA COMABI - 0P001045

Voir le produit

Lot de 1 potence de levage universelle + 1 poulie à cliquet TUBESCA COMABI - 0P000997

336,73 €

280,61 €

tubescacomabi

Lot de 1 potence de levage universelle + 1 poulie à cliquet TUBESCA COMABI - 0P000997

Voir le produit

Lot de 12 planchers R14AC-CS-3M00X0M36 TUBESCA COMABI - 0P000999

1 808,57 €

1 507,14 €

tubescacomabi

Lot de 12 planchers R14AC-CS-3M00X0M36 TUBESCA COMABI - 0P000999

Voir le produit

Lot de 24 planchers R14AC-CS-3M00X0M36 TUBESCA COMABI - 0P001000

3 393,06 €

2 827,55 €

tubescacomabi

Lot de 24 planchers R14AC-CS-3M00X0M36 TUBESCA COMABI - 0P001000

Voir le produit

Lot de 42 planchers R14AC-CS-3M00X0M36 TUBESCA COMABI - 0P001001

5 548,16 €

4 623,47 €

tubescacomabi

Lot de 42 planchers R14AC-CS-3M00X0M36 TUBESCA COMABI - 0P001001

Voir le produit

Description

Caractéristiques techniques

Utilisation

SAV

Sécurité des produits

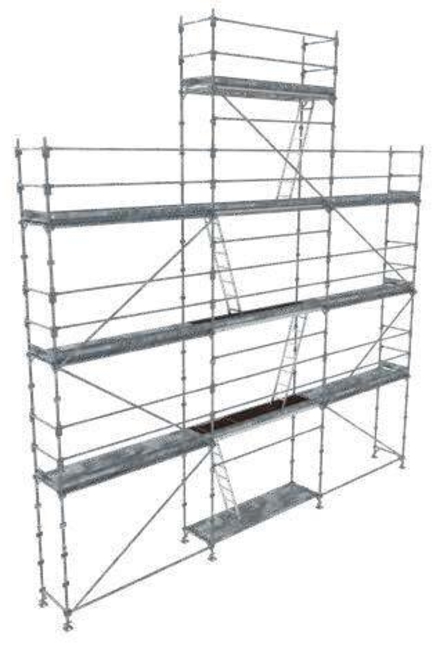

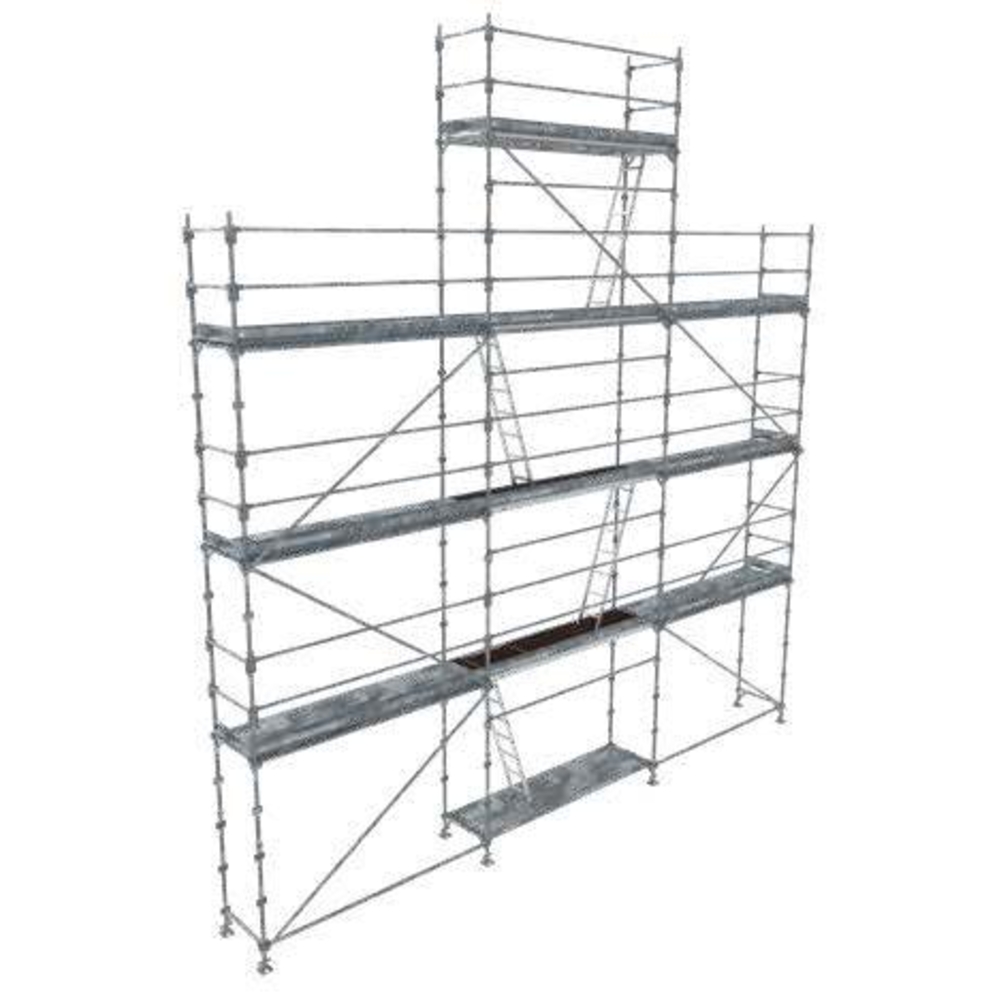

Cet échafaudage en aluminium de 88 m² est idéal pour travailler en toute sécurité sur les parties hautes et les pignons de murs !

Le pack R200 RECORD PIGNON de TUBESCA-COMABI est un échafaudage "cadre en H" en aluminium, spécialement conçu pour accéder facilement aux zones élevées et triangulaires des murs, même les plus difficiles d'accès.

Avec une surface de 88 m², ce lot d'échafaudage est parfait pour les travaux de grande envergure en hauteur. Sa structure en aluminium assure à la fois une grande légèreté et une robustesse optimale, ce qui en facilite le transport et l'installation sur le chantier.

D’une longueur de 9 mètres et offrant une hauteur de plancher de 8 mètres, cet échafaudage fournit une plateforme spacieuse et stable, adaptée à divers types d'interventions sur site.

Adaptabilité : convient à de nombreuses configurations de chantier

Accès facilité : idéal pour les zones difficiles à atteindre grâce à sa forme inclinée

Montage rapide : assemblage simple et sans effort

Sécurité renforcée : montage sécurisé à 100% avec garde-corps SECURIT’UP

Confort d'utilisation : largeur de passage de 75 cm

Compatible avec les systèmes d'échafaudage multidirectionnels Solidium et M368

Caractéristiques : 4000360

Eligible aux subventions CARSAT : oui

Type de garde corps : SECURIT'UP

Type de planchers : Aluminium

Matière : Aluminium

Surface de travail : 88m² (10x8m + 2x4m)

Longueur : 9m

Hauteur plancher 8m

Hauteur travail : 10m

Largeur : 0.80m

Ø montants : 0.45m

Garantie : 2 ans

Conforme aux normes EN 12810 - EN 12811

Référence Désignation :

33512 RCM14 Socle à vis articulé déb. 0,65 m : 8

80450 RCM12 Goupille D12 mm : 28

4702013 R200 R1 cadre de départ en U 1,20 m - alu : 4

4702010 R200 R3 Cadre en H 2m alu : 14

4204043 Longeron forte charge 3m : 2

10520 RCM630 Lisse latérale 3m : 4

4005005 RCM30 Diagonale verticale indexée, maille 3 x 2m : 7

15104 RCM180 Etrier à pion : 2

4704003 Securit’up Garde-corps monobloc sécurité - aluminium 3m : 10

10550 RCM608 Lisse d'extrémité 0,80m : 16

4010351 Plancher alu R08-A 3000x730 : 7

4010359 Plancher alu à trappe R08-AT 3000x730 : 4

2460034 RCM48 Échelle Aluminium : 4

4010208 PC080 Plinthe acier 0,80m : 8

Cet échafaudage s'utilise en installant les cadres rigides en H de la série R200 RECORD pour créer une structure stable et accessible. L'utilisateur procède au montage en assemblant les cadres de départ spécifiques, puis en ajoutant les cadres de rattrapage de niveaux pour compenser les irrégularités du terrain. Les planchers tout aluminium sont positionnés sur les longerons pour former une plateforme de travail spacieuse et stable à une hauteur allant jusqu'à 8 mètres. Le système intègre un garde-corps SECURIT’UP qui se monte au fur et à mesure de l’élévation pour sécuriser la zone de travail.

Le montage s'effectue selon un enchaînement précis d'élévation des cadres, fixation des diagonales pour le contreventement, et pose des planchers. L'échafaudage est adapté pour travailler sur des parties hautes et pignons de murs, notamment dans des zones difficiles d’accès grâce à sa forme inclinée. Il peut être utilisé dans diverses configurations de chantier, notamment pour des travaux de grande envergure en hauteur.

En cas de montage non conforme aux cas usuels décrits, il est nécessaire de se référer à des plans d’exécution spécifiques. Le système est compatible avec d’autres éléments des gammes multidirectionnelles M368 et R200 PROGRESS, permettant une adaptation aux configurations complexes.

Le résultat attendu est une plateforme de travail sécurisée et stable, facilitant l’accès aux zones élevées, avec une largeur de passage de 75 cm pour un confort d’utilisation. Le montage sécurisé à 100% avec le garde-corps SECURIT’UP assure une protection continue pendant l’utilisation.

Votre produit TUBESCA COMABI est garanti 2 ans. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. La facture d'achat sera à joindre à votre demande. A réception de votre demande, cette dernière sera directement transmis au constructeur.

TUBESCA-COMABI
976 ROUTE DE ST BERNARD
1604 - TREVOUS CEDEX
France
adv@tubesca-comabi.com

Questions produits

Quels sont les avantages techniques du système R200 RECORD pour un échafaudage fixe ?

Le système R200 RECORD utilise des cadres rigides en H en aluminium, assurant une grande légèreté et une robustesse adaptée aux travaux en hauteur. Il permet un montage rapide grâce à des cadres de départ spécifiques et des cadres de rattrapage de niveaux, facilitant l’adaptation aux irrégularités du terrain. Sa largeur de passage de 75 cm offre un confort d’utilisation optimal.

Comment la sécurité est-elle assurée sur cet échafaudage ALU fixe R200 RECORD ?

La sécurité est garantie par le montage sécurisé à 100 % du garde-corps monobloc SECURIT’UP en aluminium, qui se fixe au fur et à mesure de l’élévation des cadres. L’échafaudage est conforme aux normes EN 12810 et EN 12811, assurant stabilité et résistance selon les exigences réglementaires en vigueur.

Quelles sont les caractéristiques principales de la structure et des composants ?

La structure est entièrement en aluminium, combinant légèreté et robustesse. Les cadres en H ont une largeur de 0,80 m, avec des montants de diamètre 49,1 mm. Les planchers sont également en aluminium, et la surface de travail totale est de 88 m² avec une hauteur de plancher de 8 m. Le système inclut des longerons renforcés et des diagonales pour un contreventement efficace.

Dans quels contextes d’utilisation cet échafaudage est-il particulièrement adapté ?

Ce modèle est conçu pour les travaux de grande envergure en hauteur, notamment sur les parties hautes et les pignons de murs difficiles d’accès grâce à sa forme inclinée. Sa compatibilité avec les systèmes multidirectionnels M368 et R200 PROGRESS permet une adaptation aux configurations complexes de chantier.

Quels sont les éléments à vérifier pour garantir la conformité et la sécurité lors du montage ?

Il est impératif de respecter les cas usuels de montage décrits dans la notice, en utilisant les cadres de départ et de rattrapage adaptés. En cas d’écart, un plan d’exécution spécifique et une note de calcul sont obligatoires. La notice rappelle aussi l’importance de la formation des intervenants et de la consultation des documents techniques pour assurer la stabilité et la sécurité.
