ÉCHAFAUDAGE GOLIATH ACIER - TRAVAIL 3M - TUBESCA COMABI - 03144001
Référence : T02503144001
Découvrez ÉCHAFAUDAGE GOLIATH ACIER - TRAVAIL 3M - TUBESCA COMABI - 03144001 disponible à l'achat
Les points clés
- Structure en acier galvanisé pour une robustesse accrue
- Montage rapide et sécurisé sans outils nécessaires
- Hauteur de travail maximum de 3M
- Roues adaptées aux terrains encombrés de gravats
- Garde-corps monobloc pour une sécurité optimale
1 165,54 € TTC 971,28 € HT
Demander un devis gratuit
Etapes du devis :
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Documents techniques :
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents

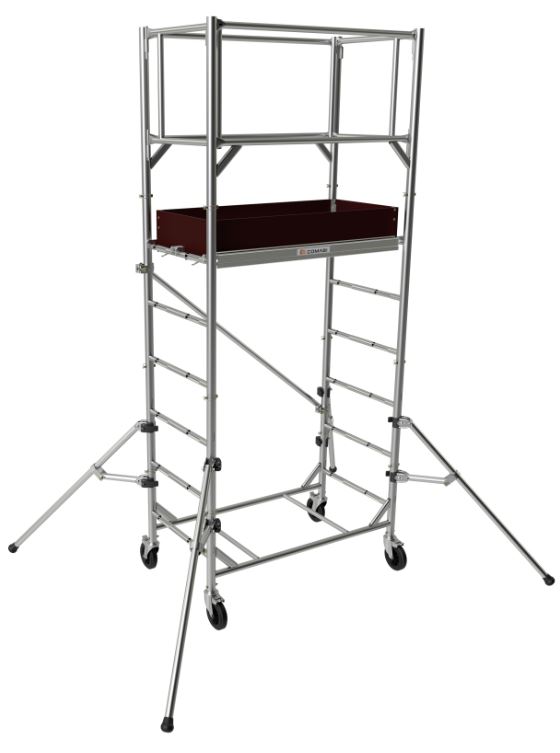

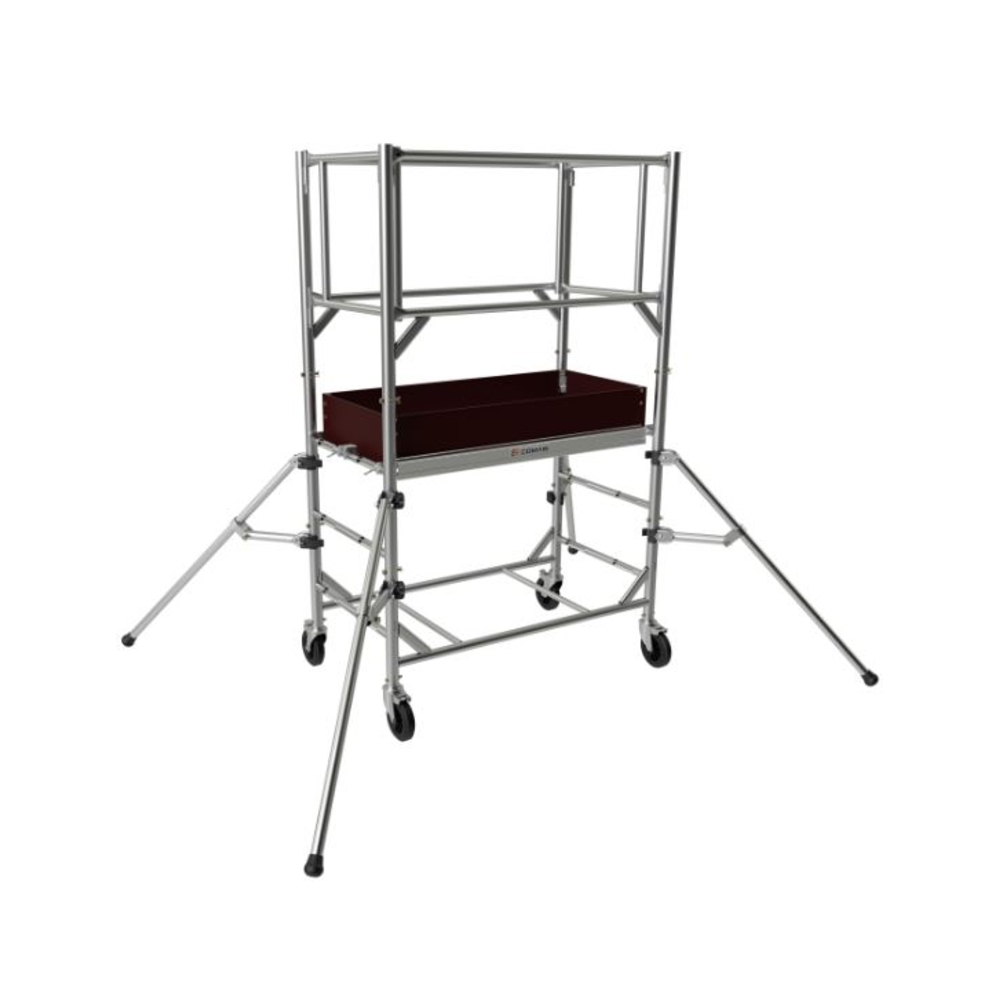

Le Goliath 120 est un échafaudage roulant en acier galvanisé avec des montants de 45 mm, des planchers acier de 113 x 60 cm lui conférant une robustesse inégalée. Sa base et ses garde-corps monobloc permettent un montage simple et rapide. Il est équipé de deux portillons pour des accès par l'extérieur. La hauteur de travail maximale est fixée à 4 m.
SPÉCIAL ENVIRONNEMENT EXTRÈME,
Structure tout Acier, même les planchers!
Finition Galvanisée
Montants de 45mm surdimensionnés
Montage en sécurité
Garde-corps monobloc antichute et base monobloc
Blocage des stabilisateurs avec système acier ERGOBLOCK
Les roues ø 200 mm sont adaptées aux terrains encombrés de gravats
Productivité Maximum
Base monobloc rigide
Stabilisateurs avec système de fixation breveté ERGOBLOC
Garde-corps monobloc diagonalisant = moins de composants !
Passe partout
Dimensions hors tout minimum: 124 x 68cm
Passage de porte de 73cm
Roues avec blocages de 160mm
SÉCURITÉ
Montage et démontage en sécurité MDS 2
Accès des 2 côtés par portillon rigide
UTILISATION
La base est étudiée pour servir de chariot de transport
Le montage est rapide avec peu de composants, sans vis ni outils
Le Goliath 120 est un échafaudage roulant en acier galvanisé, conçu pour les chantiers exigeants avec un usage ultra intensif. Il dispose de montants surdimensionnés de 45 mm et de planchers en acier de 113 x 60 cm, offrant une robustesse inégalée. Sa structure tout acier, y compris les planchers, est protégée par une finition galvanisée.
La base monobloc rigide et les garde-corps monoblocs antichute assurent un montage simple, rapide et sécurisé, sans vis ni outils. Le montage et le démontage respectent la norme de sécurité MDS 2. L’échafaudage est équipé de deux portillons rigides permettant un accès sécurisé des deux côtés. La base est conçue pour servir également de chariot de transport facilitant les déplacements sur chantier.
Les stabilisateurs bénéficient d’un système de fixation breveté ERGOBLOC en acier, garantissant un blocage fiable. Les roues de 200 mm de diamètre sont adaptées aux terrains encombrés de gravats, avec un système de blocage de 160 mm pour plus de stabilité. Le passage de porte est de 73 cm, et les dimensions hors tout minimum sont de 124 x 68 cm, ce qui le rend facilement maniable et passe-partout.
Caractéristiques techniques :
- Usage : Ultra intensif
- Utilisation : Sol plat et dénivelé
- Hauteur d’accès/de travail maximale : 4,00 m
- Matière : Acier galvanisé
- Charge maximale : 200 kg/m²
- Garantie : 3 ans
- Conforme au décret 2004//924
Performances et avantages :
- Productivité maximale grâce à un montage rapide avec peu de composants
- Moins de composants grâce au garde-corps monobloc diagonalisant
- Sécurité renforcée par le montage en sécurité MDS 2 et les garde-corps antichute
- Adaptabilité sur terrains difficiles grâce aux roues adaptées et stabilisateurs brevetés
- Facilité de transport et maniabilité grâce à la base chariot
Dimensions et poids des références principales :
- Réf. 03144001 : Hauteur plancher 1 m, poids 76,60 kg, hauteur accès max 3 m
- Réf. 03144002 : Hauteur plancher 2 m, poids 94,70 kg, hauteur accès max 4 m

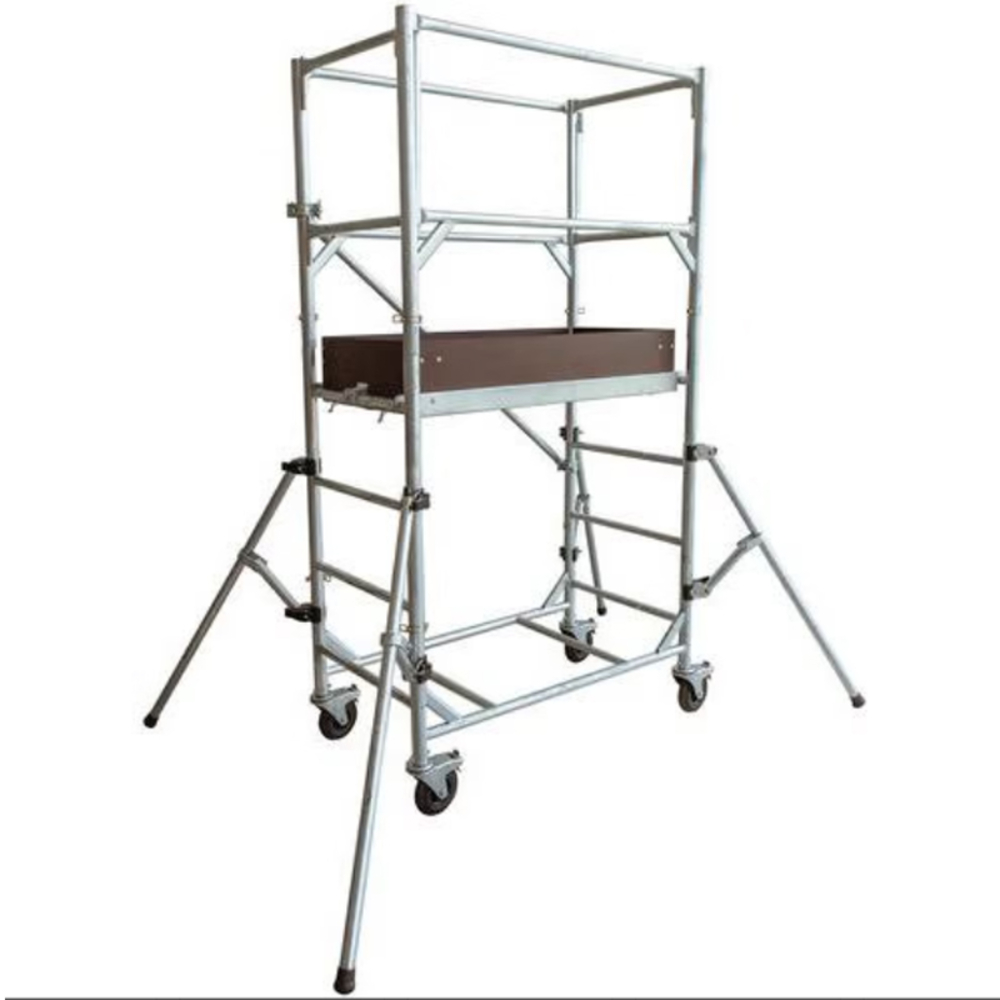

- Réf. 03144003 : Poids 18,50 kg (composant ou accessoire)
Le Goliath 120 est spécialement conçu pour un environnement extrême, garantissant robustesse, sécurité et productivité sur les chantiers les plus exigeants.
La base monobloc rigide et les garde-corps monoblocs antichute assurent un montage simple, rapide et sécurisé, sans vis ni outils. Le montage et le démontage respectent la norme de sécurité MDS 2. L’échafaudage est équipé de deux portillons rigides permettant un accès sécurisé des deux côtés. La base est conçue pour servir également de chariot de transport facilitant les déplacements sur chantier.
Les stabilisateurs bénéficient d’un système de fixation breveté ERGOBLOC en acier, garantissant un blocage fiable. Les roues de 200 mm de diamètre sont adaptées aux terrains encombrés de gravats, avec un système de blocage de 160 mm pour plus de stabilité. Le passage de porte est de 73 cm, et les dimensions hors tout minimum sont de 124 x 68 cm, ce qui le rend facilement maniable et passe-partout.
Caractéristiques techniques :
- Usage : Ultra intensif
- Utilisation : Sol plat et dénivelé
- Hauteur d’accès/de travail maximale : 4,00 m
- Matière : Acier galvanisé
- Charge maximale : 200 kg/m²
- Garantie : 3 ans
- Conforme au décret 2004//924
Performances et avantages :
- Productivité maximale grâce à un montage rapide avec peu de composants
- Moins de composants grâce au garde-corps monobloc diagonalisant
- Sécurité renforcée par le montage en sécurité MDS 2 et les garde-corps antichute
- Adaptabilité sur terrains difficiles grâce aux roues adaptées et stabilisateurs brevetés
- Facilité de transport et maniabilité grâce à la base chariot
Dimensions et poids des références principales :
- Réf. 03144001 : Hauteur plancher 1 m, poids 76,60 kg, hauteur accès max 3 m
- Réf. 03144002 : Hauteur plancher 2 m, poids 94,70 kg, hauteur accès max 4 m
- Réf. 03144003 : Poids 18,50 kg (composant ou accessoire)
Le Goliath 120 est spécialement conçu pour un environnement extrême, garantissant robustesse, sécurité et productivité sur les chantiers les plus exigeants.
Usage Ultra intensif
Utilisation Sol plat et dénivelé
Hauteur d'accès/de travail maxi (m) 3
Matière Acier
Charge maxi (kg/m²) 200
Garantie (ans) 3
Décret 2004//924
Le montage de l’échafaudage Goliath 120 commence par la pose de la base sur le côté, avec fixation de la bague entretoise sur la roue, puis boulonnage à l’aide d’une vis HM8 et d’un écrou frein HM8. Cette opération est répétée pour les quatre roues. Ensuite, la base est redressée et les roues bloquées.
À partir du sol, les rallonges de 0,6 m sont montées et goupillées. Les stabilisateurs sont installés à l’aide de pinces en respectant l’empattement, avec un verrouillage par système Ergoblock. Puis, les garde-corps latéraux sont emboîtés, douilles vers l’intérieur, et goupillés. Les garde-corps portillons sont placés dans les douilles prévues, avec le portillon s’ouvrant vers l’intérieur de l’échafaudage.
Une fois les garde-corps montés, les demi-plateaux sont installés, en veillant au verrouillage de l’anti-soulèvement. Les plinthes sont ensuite posées sur le plancher, ouvertes, puis glissées jusqu’à ce que les crochets centraux s’insèrent dans l’encoche de la plinthe. Pour finir, la diagonale est positionnée à l’aide de colliers et serrée avec un écrou papillon.
Le montage et le démontage s’effectuent sans vis ni outils, avec peu de composants. L’accès est possible des deux côtés grâce à deux portillons rigides. La base monobloc rigide peut également servir de chariot de transport pour déplacer l’échafaudage sur chantier. Les roues de 200 mm sont adaptées aux terrains encombrés de gravats et disposent d’un système de blocage de 160 mm.
L’échafaudage est destiné à un usage sur sol plat ou en dénivelé avec une hauteur d’accès maximale de 4 mètres. Il doit être monté et démonté par une seule personne formée aux instructions. Les stabilisateurs doivent toujours être utilisés et bloqués pendant l’utilisation. Le déplacement de l’échafaudage doit se faire manuellement sur un sol solide, de niveau et sans obstacle, avec une pente maximale de 3 %. Il est interdit de déplacer l’échafaudage lorsque du personnel ou du matériel s’y trouve. Le roulage se fait en poussant à deux personnes, sans le tirer ni le tracter par un véhicule moteur. Le vent limite d’utilisation est de 45 km/h ; au-delà, l’échafaudage doit être démonté.
En cas de dysfonctionnement ou doute, il convient de vérifier les appuis, le montage, les freins, le serrage de la diagonale, des pinces stabilisateurs, et le verrouillage de l’anti-soulèvement. Le démontage doit suivre la procédure inverse du montage, avec stabilisateurs positionnés et roues freinées.
Le résultat attendu est un échafaudage sécurisé, stable, maniable et adapté aux environnements extrêmes, avec un accès sécurisé par portillons et un montage rapide garantissant la sécurité selon la norme MDS 2.
À partir du sol, les rallonges de 0,6 m sont montées et goupillées. Les stabilisateurs sont installés à l’aide de pinces en respectant l’empattement, avec un verrouillage par système Ergoblock. Puis, les garde-corps latéraux sont emboîtés, douilles vers l’intérieur, et goupillés. Les garde-corps portillons sont placés dans les douilles prévues, avec le portillon s’ouvrant vers l’intérieur de l’échafaudage.
Une fois les garde-corps montés, les demi-plateaux sont installés, en veillant au verrouillage de l’anti-soulèvement. Les plinthes sont ensuite posées sur le plancher, ouvertes, puis glissées jusqu’à ce que les crochets centraux s’insèrent dans l’encoche de la plinthe. Pour finir, la diagonale est positionnée à l’aide de colliers et serrée avec un écrou papillon.
Le montage et le démontage s’effectuent sans vis ni outils, avec peu de composants. L’accès est possible des deux côtés grâce à deux portillons rigides. La base monobloc rigide peut également servir de chariot de transport pour déplacer l’échafaudage sur chantier. Les roues de 200 mm sont adaptées aux terrains encombrés de gravats et disposent d’un système de blocage de 160 mm.
L’échafaudage est destiné à un usage sur sol plat ou en dénivelé avec une hauteur d’accès maximale de 4 mètres. Il doit être monté et démonté par une seule personne formée aux instructions. Les stabilisateurs doivent toujours être utilisés et bloqués pendant l’utilisation. Le déplacement de l’échafaudage doit se faire manuellement sur un sol solide, de niveau et sans obstacle, avec une pente maximale de 3 %. Il est interdit de déplacer l’échafaudage lorsque du personnel ou du matériel s’y trouve. Le roulage se fait en poussant à deux personnes, sans le tirer ni le tracter par un véhicule moteur. Le vent limite d’utilisation est de 45 km/h ; au-delà, l’échafaudage doit être démonté.
En cas de dysfonctionnement ou doute, il convient de vérifier les appuis, le montage, les freins, le serrage de la diagonale, des pinces stabilisateurs, et le verrouillage de l’anti-soulèvement. Le démontage doit suivre la procédure inverse du montage, avec stabilisateurs positionnés et roues freinées.
Le résultat attendu est un échafaudage sécurisé, stable, maniable et adapté aux environnements extrêmes, avec un accès sécurisé par portillons et un montage rapide garantissant la sécurité selon la norme MDS 2.
Votre produit TUBESCA COMABI est garanti 2 ans. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. La facture d'achat sera à joindre à votre demande. A réception de votre demande, cette dernière sera directement transmis au constructeur.
TUBESCA-COMABI
976 ROUTE DE ST BERNARD
1604 - TREVOUS CEDEX
France
adv@tubesca-comabi.com
Questions produits
Quelles sont les caractéristiques techniques principales de l’échafaudage Goliath 120 ?
Le Goliath 120 est un échafaudage roulant en acier galvanisé destiné à un usage ultra intensif sur sol plat et en dénivelé. Il offre une hauteur d’accès maximale de 4 mètres et supporte une charge maximale de 200 kg/m². Sa structure comprend des montants surdimensionnés de 45 mm et des planchers en acier de 113 x 60 cm.
Comment s’effectue le montage et le démontage de cet échafaudage ?
Le montage et le démontage se réalisent sans vis ni outils, avec peu de composants. La base monobloc rigide facilite la mise en place, et les garde-corps monoblocs antichute assurent une sécurité optimale. Le montage respecte la norme de sécurité MDS 2 et peut être effectué par une seule personne formée.
Quels dispositifs garantissent la stabilité et la sécurité sur chantier ?
La stabilité est assurée par des stabilisateurs avec système de fixation breveté ERGOBLOC en acier et des roues de 200 mm adaptées aux terrains encombrés de gravats, équipées de blocages de 160 mm. L’échafaudage dispose également de deux portillons rigides pour un accès sécurisé des deux côtés.
Quelles sont les limites d’utilisation à respecter pour garantir la sécurité ?
Le vent limite d’utilisation est fixé à 45 km/h ; au-delà, l’échafaudage doit être démonté. Le déplacement doit se faire manuellement sur un sol solide, de niveau, sans obstacle, avec une pente maximale de 3 %. Il est interdit de déplacer l’échafaudage si du personnel ou du matériel s’y trouve.
Quels points de vigilance faut-il vérifier avant et pendant l’utilisation ?
Il est impératif de contrôler les appuis, le montage, les freins, le serrage de la diagonale, des pinces stabilisateurs, et le verrouillage de l’anti-soulèvement. Le montage doit suivre scrupuleusement les instructions et les stabilisateurs doivent toujours être utilisés et bloqués pendant l’utilisation.
Quels sont les éléments spécifiques facilitant le transport et la maniabilité sur chantier ?
La base monobloc rigide est conçue pour servir de chariot de transport, facilitant les déplacements. Les dimensions compactes (hors tout minimum 124 x 68 cm) et le passage de porte de 73 cm rendent l’échafaudage maniable et passe-partout sur les chantiers.
